带挂钩式真空橡胶吸盘结构设计

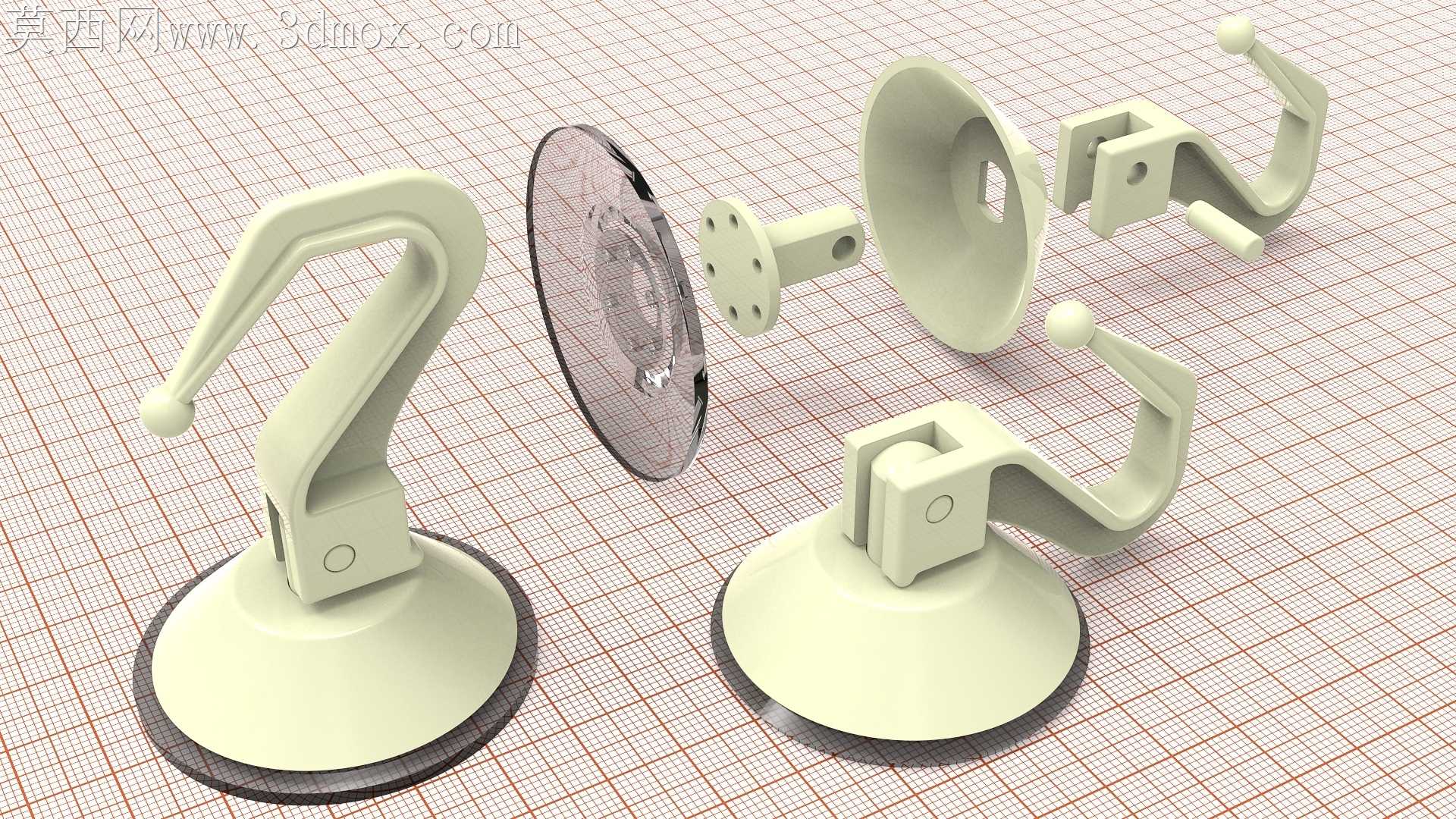

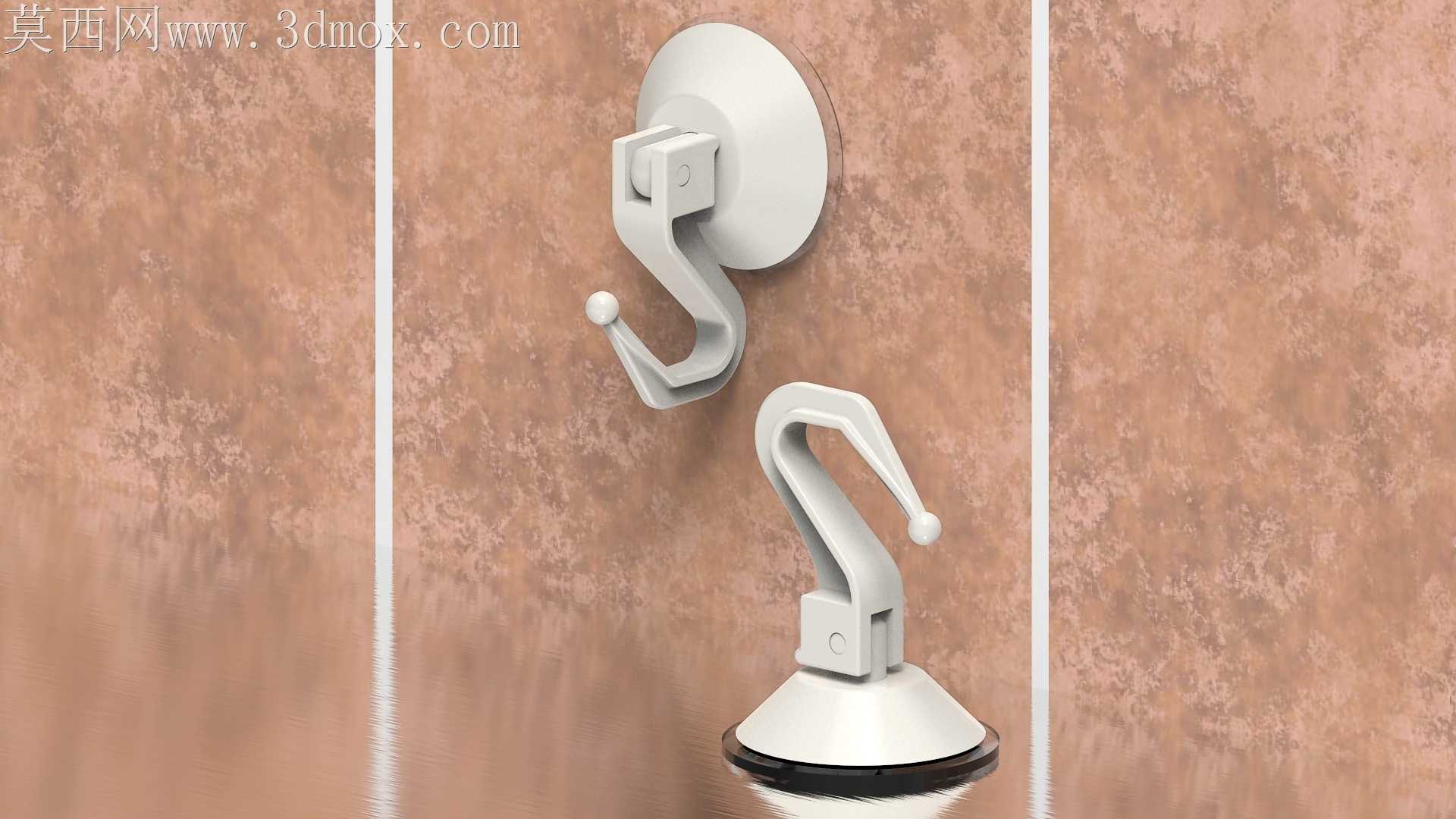

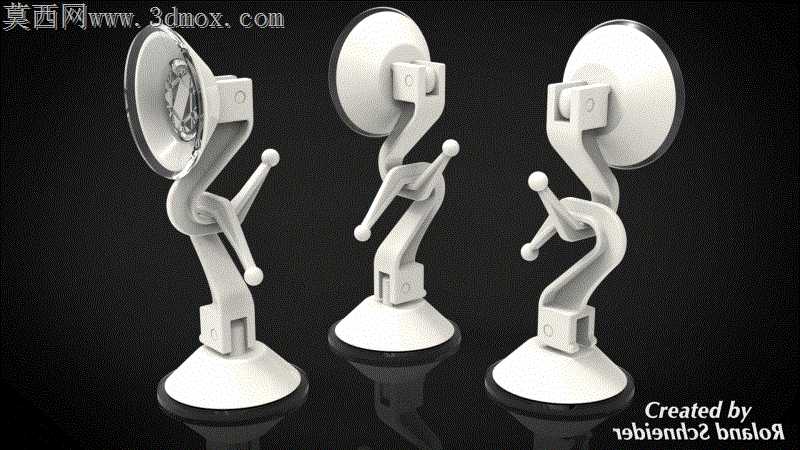

该款带挂钩的橡胶吸盘主要面向光滑硬质基面的无损伤挂载场景，可广泛应用于家居卫浴墙面置物、商业展陈临时挂装、办公区域轻型物料悬挂、玻璃隔断附属件挂载等场景，无需在基面打孔破坏饰面，也无需借助粘胶残留污渍，可实现反复拆装移位，适配玻璃、抛光瓷砖、烤漆金属板、光滑亚克力等多种致密无孔隙的平整基面。整套组件由软质橡胶吸盘本体、刚性塑料压合底座、可转动挂钩臂、连接紧固件四个核心部分构成，其中橡胶吸盘采用锥面薄边结构设计，当按压吸盘中心排出内部空气后，薄边可随负压形变紧密贴合基面轮廓，封堵边缘漏气间隙，维持内部负压环境实现稳定吸附；压合底座采用带中心定位柱的圆盘结构，刚好承托橡胶吸盘背部的刚性支撑区域，避免橡胶本体受挂载拉力过度形变导致负压失效，同时底座上设置的铰接座可连接挂钩臂，让挂钩实现一定角度的转动调整，适配不同挂载角度的需求。挂钩臂采用弯折式流线造型，末端做圆头处理避免剐蹭挂载物品，挂钩根部做加厚加强筋设计，可承受额定范围内的垂直拉力与侧向晃动力，避免挂载重物时出现断裂变形。设计过程中重点考量了吸附力与挂载强度的匹配关系，橡胶吸盘的有效吸附直径经过反复校核，确保在常规室内温湿度环境下，光滑玻璃基面的静态吸附拉力可覆盖日常轻型物品的挂载需求，同时压合底座的直径略小于吸盘边缘直径，既保证压合受力均匀，又不会遮挡吸盘密封边缘影响贴合效果。安装时无需额外辅助工具，只需将吸盘清洁后对准平整基面按压排出内部空气，扳动挂钩臂带动压合底座压紧吸盘背部即可完成锁止，拆卸时只需掀起吸盘边缘的密封胶边让空气进入内部，即可轻松取下整套组件，不会在基面留下任何痕迹。整套结构的所有塑料零件均采用等壁厚设计，适配注塑成型工艺要求，橡胶零件采用模压成型工艺，各部件之间的配合间隙经过优化，既保证铰接转动顺畅，又不会出现松旷脱落的问题，整体结构紧凑，外形圆润无尖锐棱角，兼顾实用性能与使用安全性。
