CNC教学用泰坦组合式积木结构件

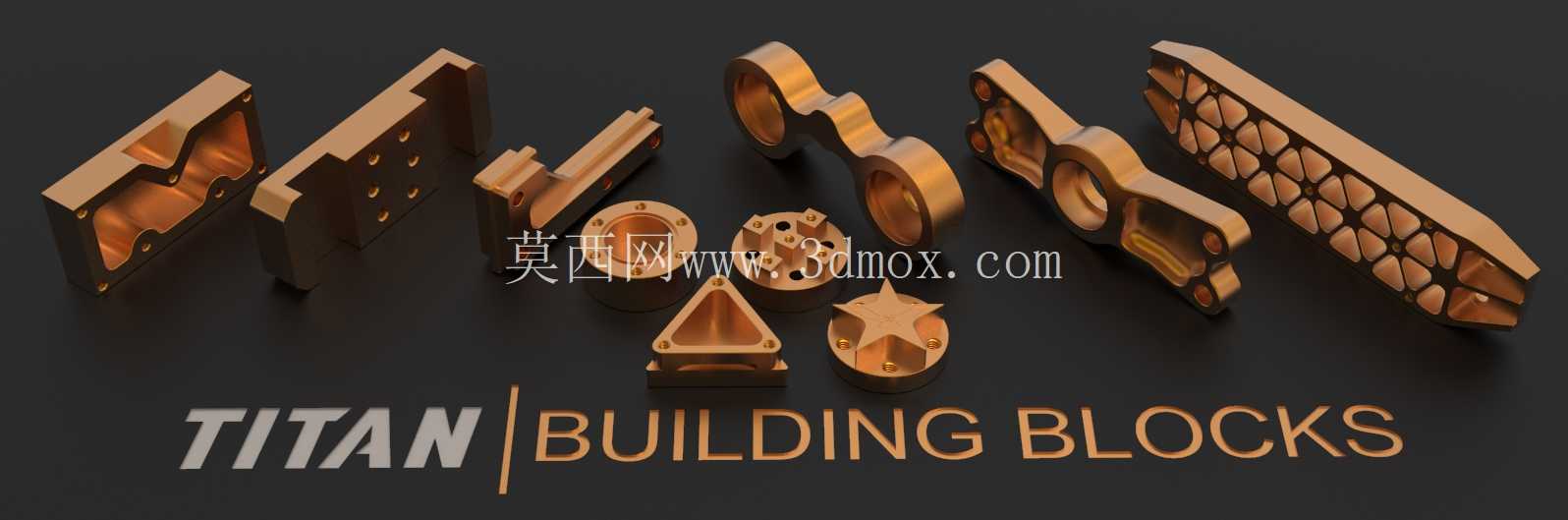

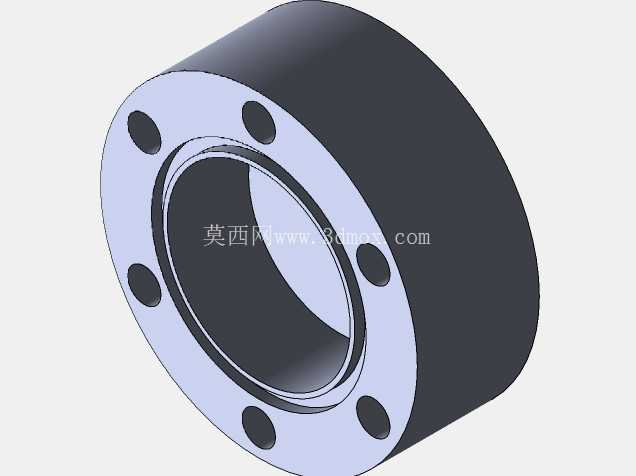

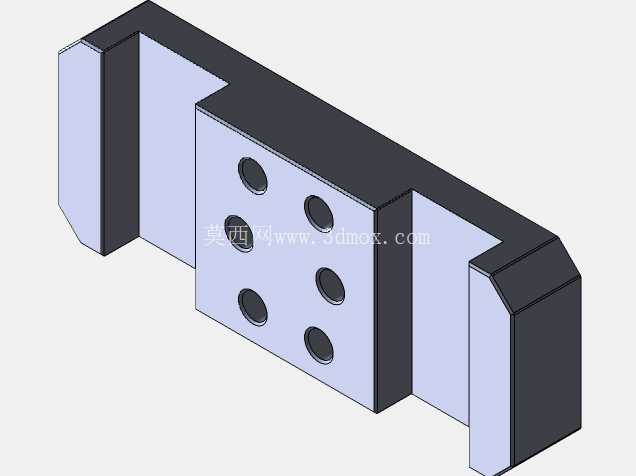

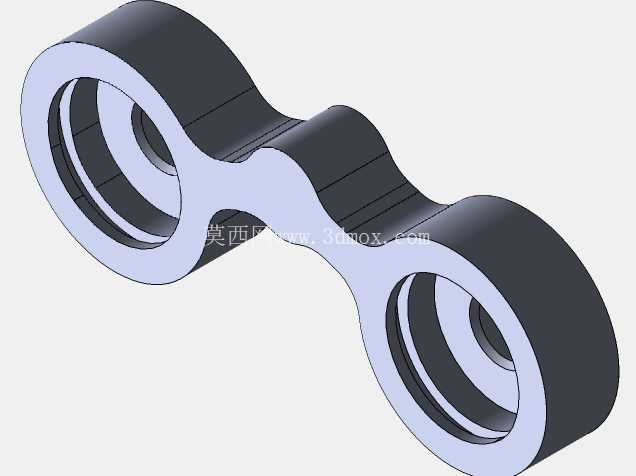

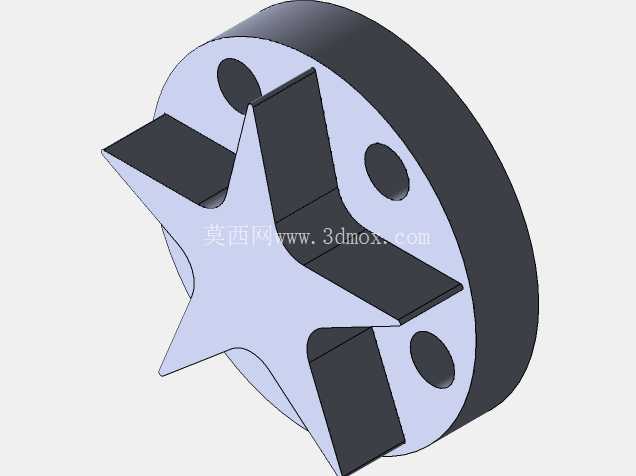

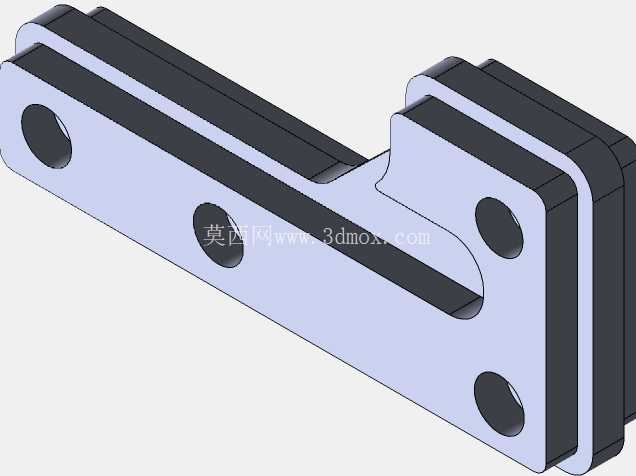

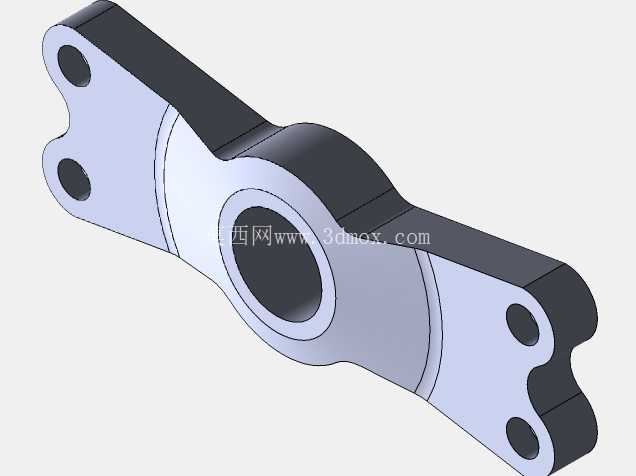

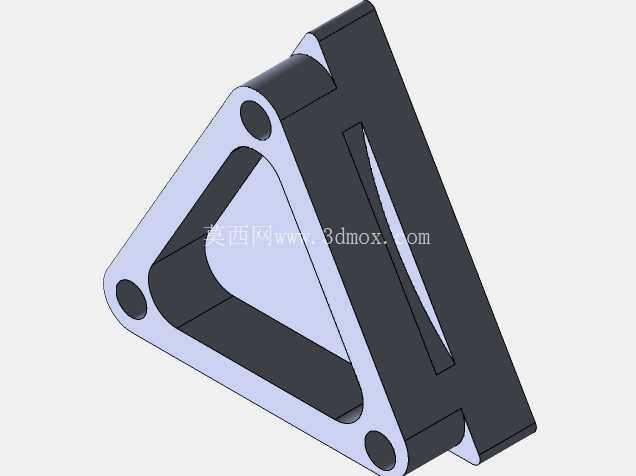

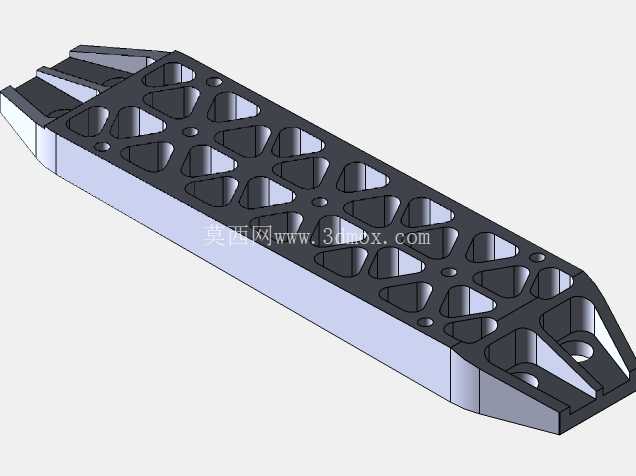

这套组合式金属结构件，核心定位是面向数控加工实操教学的训练载体，整套零件采用模块化拆分设计，所有单个构件均可通过常规三轴CNC铣床完成全工序加工，不需要依赖五轴联动等高端设备，适配职业院校机加工实训、社会数控技能培训的日常教学场景，能让学员在从毛坯下料、粗加工开粗、精加工清角到去毛刺倒角的完整流程中，掌握不同特征的加工工艺逻辑。从实际教学用途来看，整套构件拆分后的单个零件，分别涵盖了平面铣削、轮廓铣削、钻孔攻丝、型腔加工、曲面精加工等常见机加工特征，不同难度梯度的特征分布在不同零件上，学员可以按照从易到难的顺序逐个完成加工，最终将所有加工完成的零件拼接组合成完整的泰坦造型，相比传统单一的方块、台阶轴类训练工件，这种可拼接的成品形式能让学员直观看到自己加工的零件最终的组合效果，提升实训过程的参与感，也能通过拼接配合的精度要求，反向倒逼学员在加工过程中控制尺寸公差与形位公差。从设计思路上看，整套零件的拆分完全遵循机加工工艺合理性原则，所有零件的装夹面都选择了平整的基准面，不需要设计复杂的专用工装，使用普通平口钳即可完成装夹定位；每个零件的加工特征都避免了过深的型腔、过小的内角，防止加工过程中出现弹刀、断刀的问题，内角R角的设置匹配常规立铣刀的规格，不需要额外定制特殊刀具，降低实训过程的刀具成本。零件之间的配合采用了间隙配合设计，考虑到学员加工的尺寸误差范围，配合间隙预留了0.02-0.05mm的容错空间，即使是刚接触CNC操作的新手，只要将尺寸误差控制在常规实训要求的公差范围内，就能顺利完成拼接，不会出现因为个别尺寸超差导致整套零件无法组装的问题。从外形尺寸与安装边界来看，整套零件拼接完成后的整体轮廓尺寸控制在300mm×200mm×150mm范围内，单个零件的最大外形尺寸不超过120mm，适配常规实训用6061铝块、黄铜块的标准毛坯规格，不需要对毛坯进行额外的裁切预处理；所有零件的安装定位都采用了凸台与凹槽配合的形式，没有设计过盈配合的压装结构，不需要借助压力机等辅助设备，徒手即可完成拆装，方便教学过程中反复拆解演示配合关系。在实际教学应用中，这套构件还可以作为工艺编程的训练载体，学员可以针对每个零件的特征，自主选择刀具路径、切削参数，对比不同加工方案下的加工效率、表面质量差异，比如针对带网格纹理的面板类零件，可以练习曲面投影加工、流线加工的刀路设置，针对带星形、三角形轮廓的零件，可以练习轮廓铣的进退刀设置、接刀痕控制方法；针对带多个均匀分布孔位的零件，可以练习钻孔循环、坐标系偏移的编程技巧。零件的表面处理预留了足够的加工余量，学员完成精加工后，可以直接通过抛光、氧化等工序做出成品效果，作为自己机加工技能学习的成果展示件。整套结构没有设置复杂的内部传动、电子元器件，纯机械结构的设计也降低了教学过程中的维护成本，不需要担心电路故障、零件损耗带来的额外支出，反复拆装使用也不会出现结构损坏的问题，适合批量配备到实训车间供多批次学员轮换使用。
