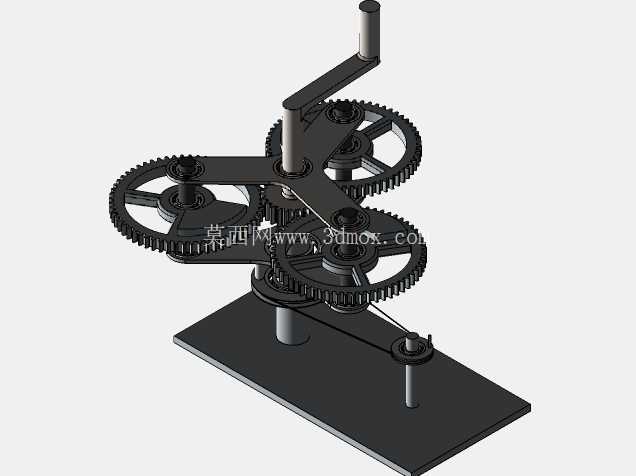

这套行星轮系演示机构的核心应用场景覆盖机械原理教学、传动方案验证、小型手动设备动力传递三个方向,在职业院校机械专业课堂上,可作为轮系传动比计算的具象演示载体,让学习者直观观察中心太阳轮与周边行星轮的啮合运动轨迹,理解周转轮系与定轴轮系的运动差异;在非标设备研发阶段,可通过该结构验证小空间内大传动比传递的可行性,为小型手动进给机构、手摇式调节装置提供传动方案参考;在民用手动器械领域,该结构可直接适配手摇发电机、手动调速装置、精密微调平台的动力输入模块,实现小输入扭矩下的稳定动力输出。从功能特性来看,这套机构采用中心太阳轮作为动力输入或输出端,三个行星轮均匀分布在太阳轮外侧,同时与太阳轮、外侧固定内齿圈啮合,行星轮通过行星架连接为整体,当摇动手轴输入扭矩时,动力可通过太阳轮传递至行星轮,行星轮在沿自身轴线自转的同时,会绕太阳轮轴线做公转运动,最终通过行星架或内齿圈输出动力,可根据实际使用需求切换固定端,实现不同传动比的动力传递,相比普通定轴齿轮组,同等传动比下该结构的轴向与径向尺寸可缩小40%以上,且多齿轮啮合的形式可分散轮齿受力,提升整体承载能力,运行过程中传动平稳无明显冲击,适合低转速手动驱动场景。设计过程中首先确定了轮系的传动比需求,结合手动输入的转速范围,匹配太阳轮与行星轮的齿数比,确保摇动手柄一圈时输出端的转速符合演示或使用需求,齿轮参数选择上采用标准渐开线圆柱直齿,模数根据整体结构尺寸选定,保证轮齿啮合侧隙处于合理范围,避免卡滞或回程间隙过大;行星架的结构设计采用悬臂式销轴固定行星轮,每个行星轮与销轴之间预留转动间隙,可加装轴套降低转动摩擦,手轴与太阳轮采用同轴固定连接,手轴穿过底座的支撑部位设置轴肩定位,避免轴向窜动;底座采用平板式结构,所有支撑立柱均垂直固定在底座上,内齿圈通过支撑结构固定在底座上方保持静止,保证行星轮公转过程中始终与内齿圈保持啮合。安装边界方面,整体结构的底座为矩形平板,四个角可预留安装孔位,方便固定在实验台或设备机架上,整体高度从底座底面到手摇柄最高位置的垂直距离控制在合理范围,径向最大尺寸为行星轮公转轨迹的外圆直径,安装时需保证手轴的转动空间无遮挡,手摇柄的转动半径范围内无其他结构干涉,摇动手柄时的施力方向与手轴轴线垂直,避免额外的径向力损坏轴承或轴件;各齿轮的啮合位置需在装配时调整到位,保证齿面接触面积符合传动要求,行星轮的销轴需保证平行于太阳轮轴线,避免行星轮转动过程中出现偏磨或卡滞。实际使用过程中,在手轴上施加扭矩后,动力会沿着啮合齿轮依次传递,可在输出端连接负载测试传动效率,也可通过标记点观察各齿轮的转动方向与转速关系,直观理解行星轮系的运动原理,该结构的零件加工难度低,普通铣削、线切割设备即可完成齿轮与结构件的加工,装配过程无需专用工装,适合作为机械设计实践的加工装配案例,也可直接改装为小型手动设备的传动核心,适配不同的手动动力输入场景。
