防阿克曼转向机构带方向盘齿轮齿条组件

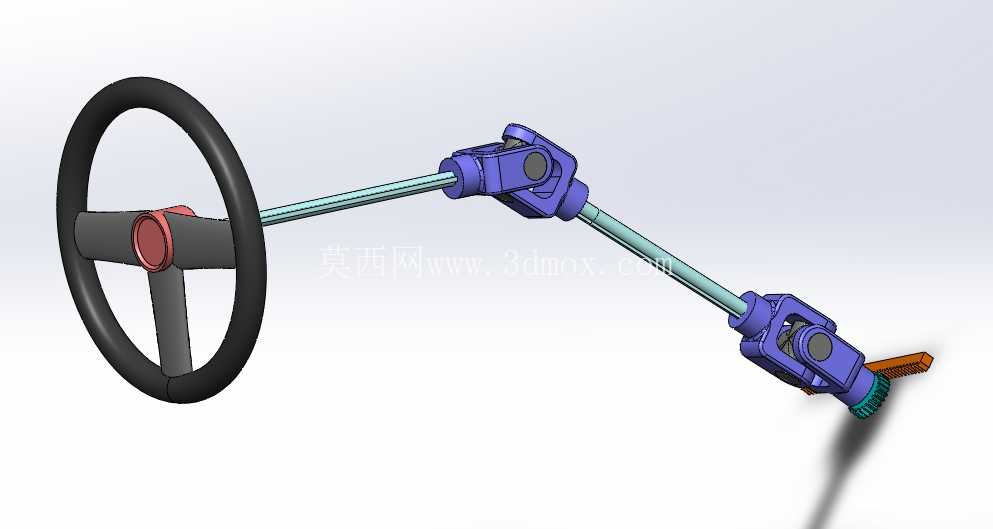

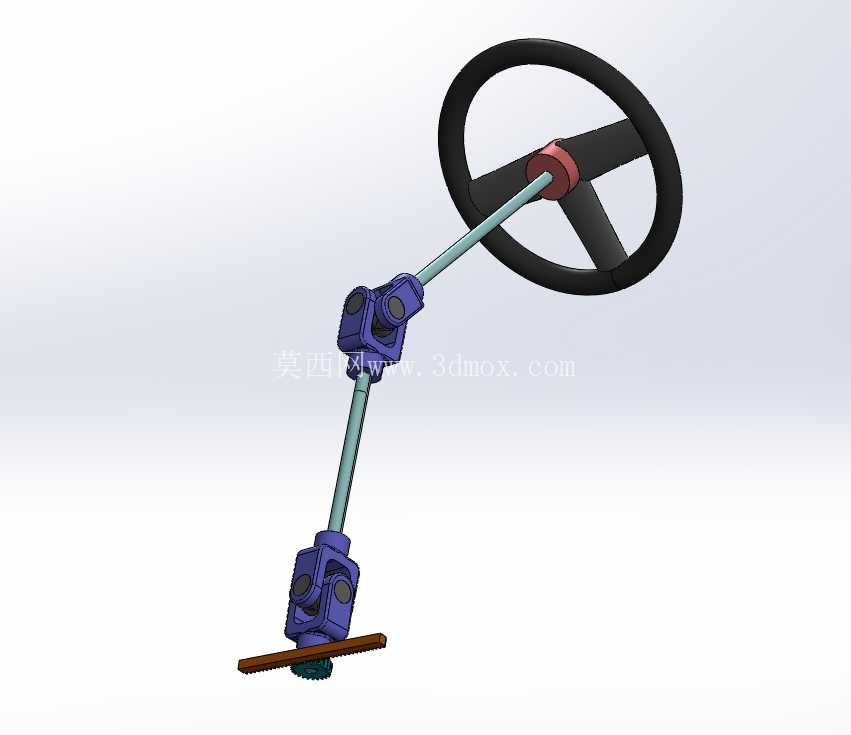

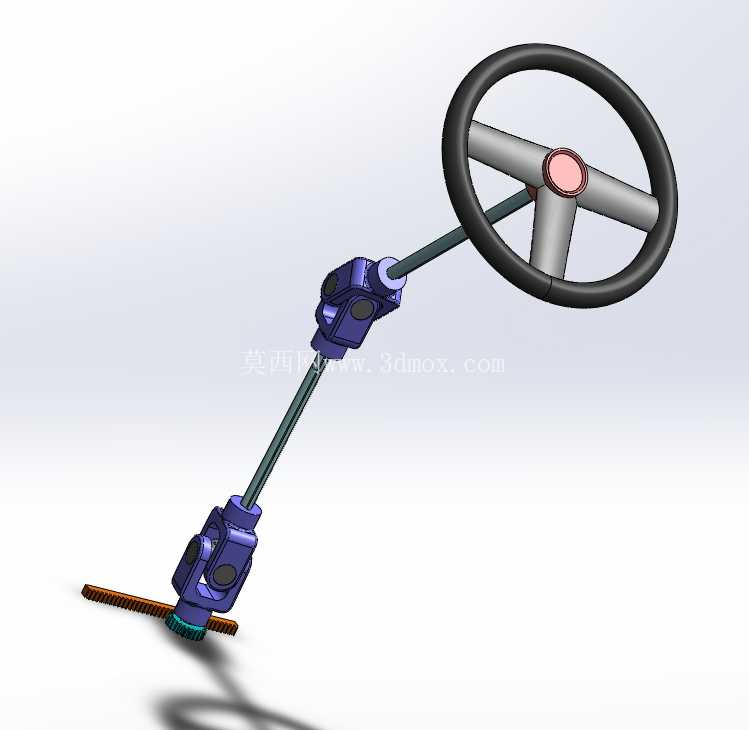

这套转向组件针对非阿克曼几何特性的小型定制车辆开发，核心适配巴哈赛车、小型越野定制车这类对转向响应灵敏度、轮迹匹配有特殊要求的载具，区别于常规民用车辆的阿克曼转向设计，该结构在大角度转向时允许内外侧转向轮形成更小的转弯半径差，适配非铺装路面的越野滑移转向需求，避免松软路面下轮胎过度侧滑磨损。整套组件从驾驶员操作端到转向执行端做了完整的结构整合，操作端采用10英寸直径三辐式方向盘，轮圈采用防滑包覆结构设计，中心定位凸台做了限位配合，可直接与转向传动轴上端的花键结构对接，无需额外加工转接衬套，方向盘辐条采用等强度三角布局，承受大扭矩转向输入时不会出现辐条变形，中心区域的粉色标识块为转向中位标记，方便装配时快速对准直行位置。转向传动轴采用分段式不等径杆体设计，上端穿过驾驶舱防火墙位置预留了密封件安装槽，可配合橡胶防尘套实现舱体密封，避免行驶过程中泥水、灰尘进入舱内；轴体中间布置的两个万向节结构，可抵消转向器安装位置与方向盘布置位置的空间角度偏差，允许转向器在车架上的安装位置有±15°的角度调整余量，适配不同车架的布局空间，不需要额外定制异形传动轴。转向器本体采用齿轮齿条啮合结构，输入端齿轮为24齿直齿圆柱齿轮，与输出端36齿的齿条做无侧隙啮合设计，啮合间隙可通过转向器侧盖的调整螺钉进行微调，长期使用出现磨损后可直接调整间隙消除转向虚位，不需要更换核心零件；转向器壳体采用分体式铸铝结构，两个安装脚位预留了螺栓过孔，可直接通过M8螺栓固定在车架前横梁的安装平面上，安装面的定位凸台可保证装配时齿轮齿条的啮合中心距偏差控制在0.02mm以内，避免啮合过紧导致转向卡滞或者过松出现冲击异响。齿条输出端的螺纹接头可直接连接转向横拉杆，齿条行程预留了足够的余量，可支持内侧轮最大转角达到45度，满足小半径转弯的需求，齿条端部设置了防尘罩安装卡槽，可配合褶皱式橡胶防尘罩保护齿条啮合面，避免砂石、泥水进入啮合区域造成齿面磨损。整套结构的安装边界做了明确的尺寸适配，转向器本体的安装孔距为120mm，传动轴总长度可根据不同车型的驾驶舱布置做±30mm的长度调整，方向盘安装后距离仪表台安装面的预留间隙不小于80mm，避免转向过程中方向盘与周边部件发生运动干涉。设计过程中针对转向传动比做了匹配优化，方向盘转动总圈数控制在2.5圈即可实现从最左到最右的全行程转向，转向响应直接，没有多余的虚位，适配越野场景下快速打方向的操作需求；齿轮齿条的啮合强度经过校核，在单侧车轮受到5000N的侧向冲击时，齿面接触应力仍在材料许用范围内，不会出现断齿、变形的问题。转向器的两个万向节十字轴采用滚针轴承结构，转动阻力小，长期使用不会出现卡滞，十字轴的密封结构可保证在泥水浸泡环境下仍能正常工作，满足越野赛事的恶劣使用环境要求。这套结构没有集成助力单元，完全依靠机械结构传递转向力，整体重量控制在2.8kg以内，不会给整车增加过多的簧下质量，适配轻量化定制车辆的减重需求，所有连接位置的紧固件都采用防松设计，避免越野颠簸路段出现紧固件松动导致的转向失效问题。
