内燃机活塞连杆组结构设计方案

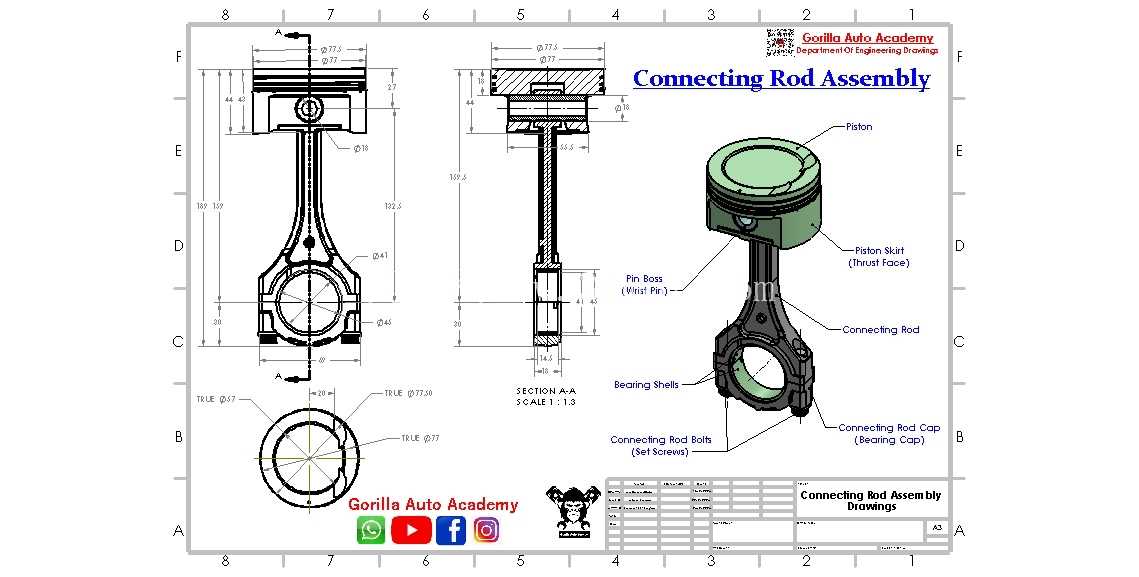

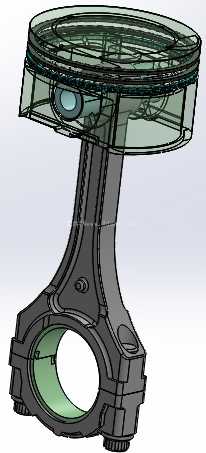

活塞连杆组作为内燃机核心运动传递部件，直接承担燃烧室燃气爆发压力的传导任务，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，广泛适配小排量乘用车汽油机、通用动力小型柴油机等动力场景，其结构合理性直接决定动力单元的运转可靠性、摩擦损耗水平与NVH表现。

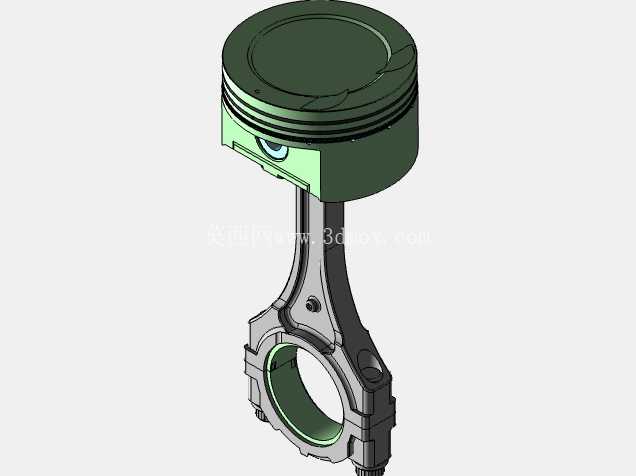

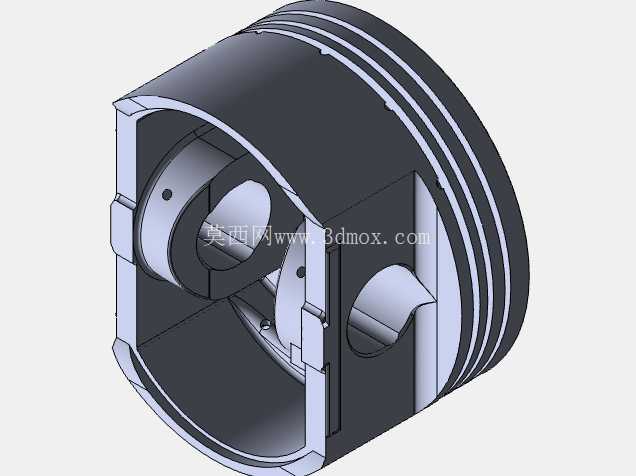

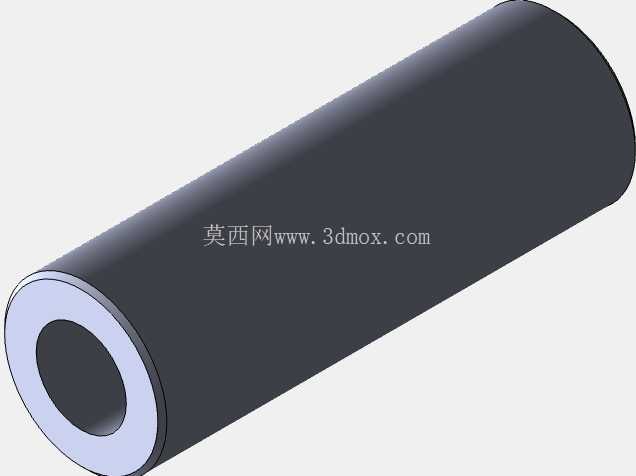

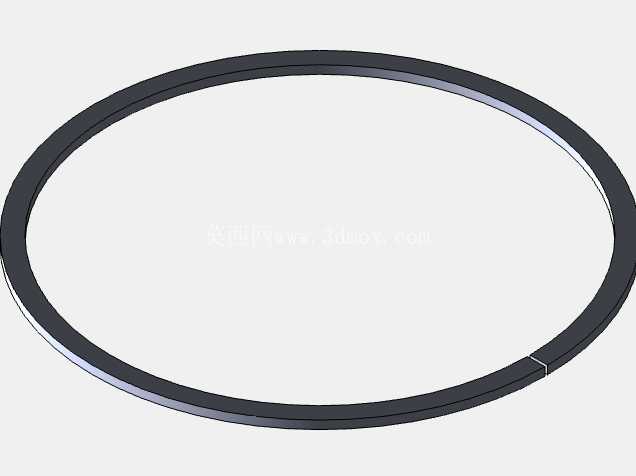

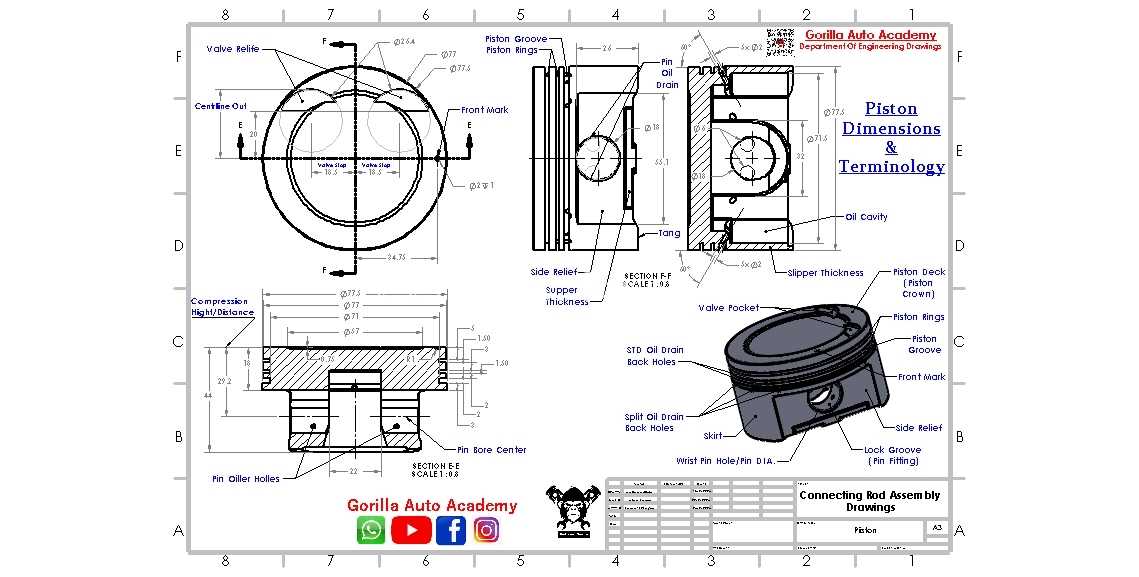

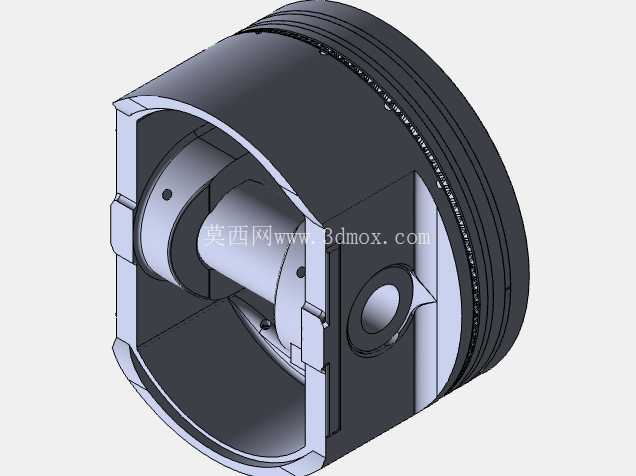

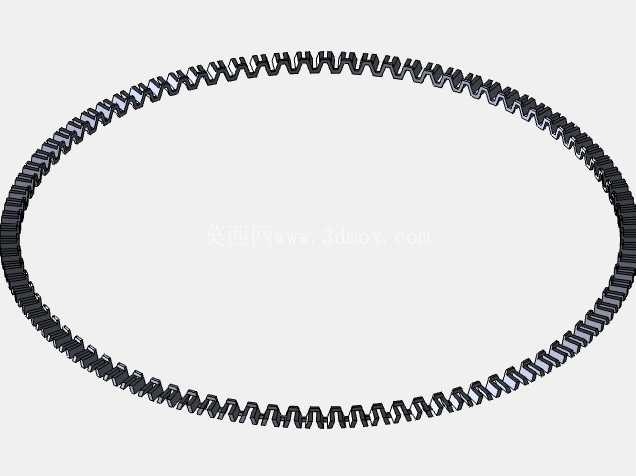

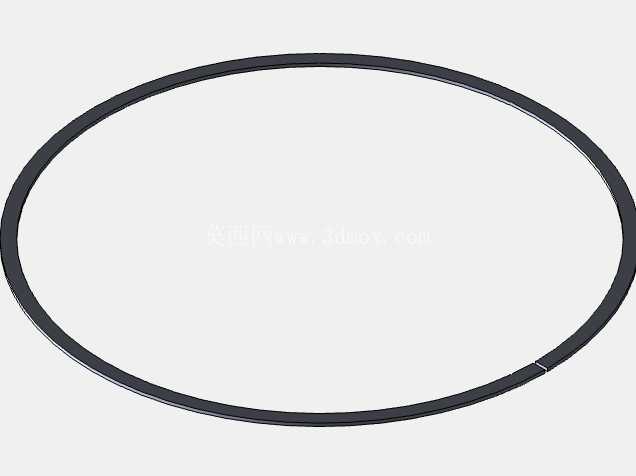

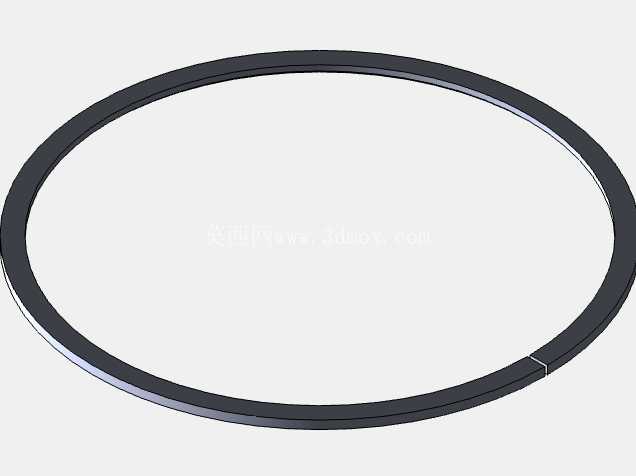

从实际工况适配角度出发，该组部件的设计首先围绕活塞的热负荷与机械负荷承载需求展开：活塞头部设置三道环槽，顶部两道为气环安装位，负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱影响机油性能与缸压稳定性，最下方一道为油环安装位，用于均匀涂布缸壁机油同时刮除多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶面采用适配燃烧室涡流组织的凹坑造型，可配合缸盖结构优化油气混合效率，裙部做轻量化减摩处理，非承压侧做局部切槽减重，同时预留活塞销座的加强筋结构，避免燃气爆发压力作用下销座出现应力集中开裂。活塞销采用全浮式设计边界，销孔与连杆小头衬套、活塞销座之间均保留合理配合间隙，工作状态下活塞销可在两个配合面间缓慢转动，保证销体磨损均匀，延长部件使用寿命。

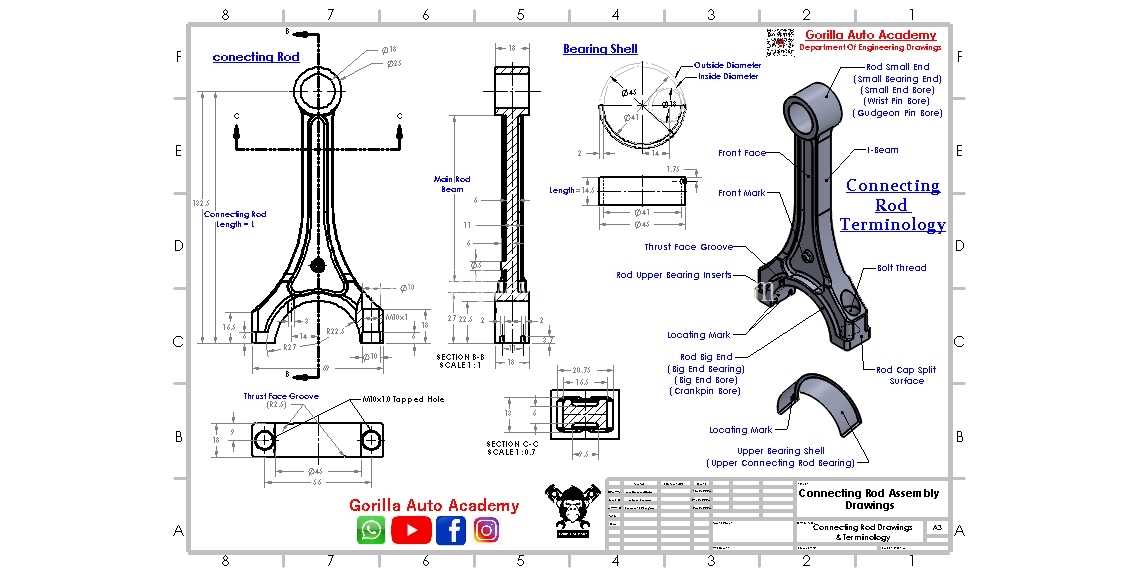

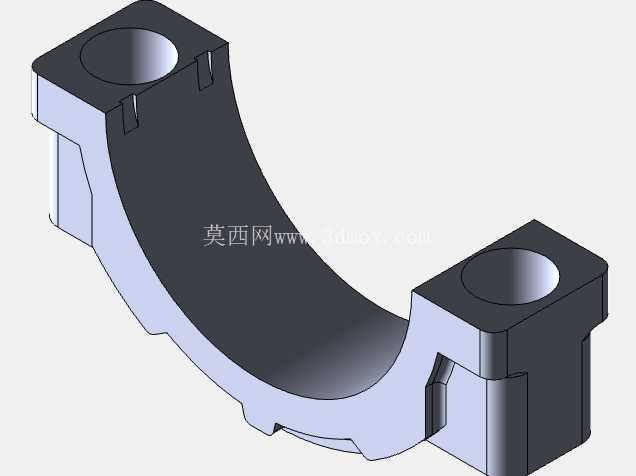

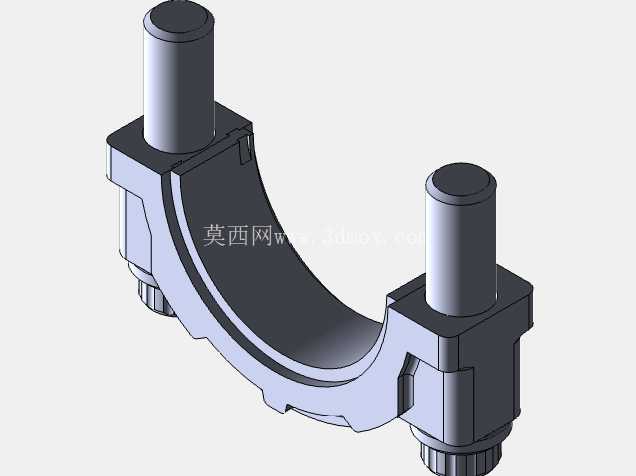

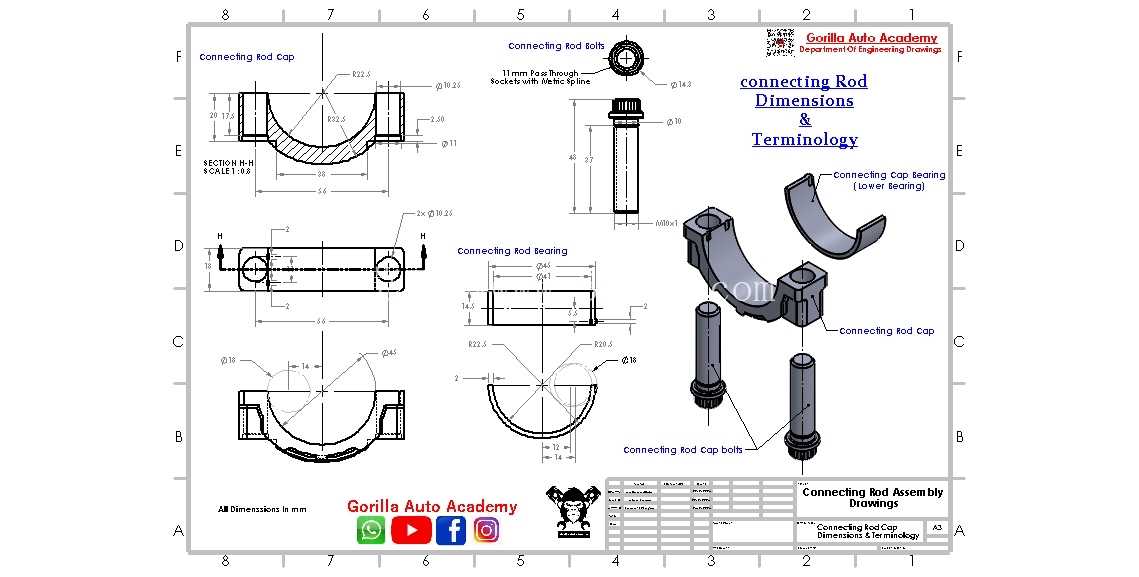

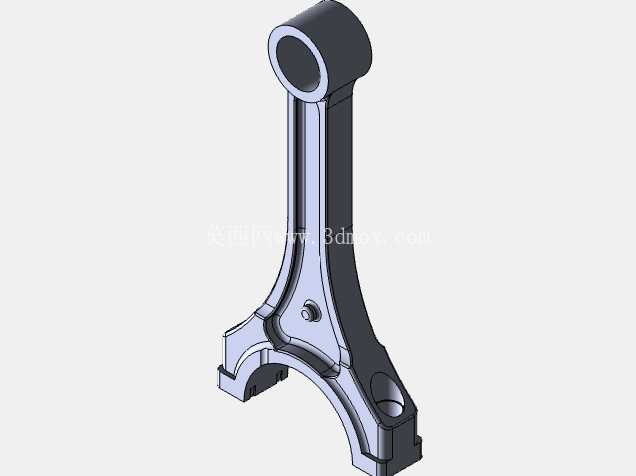

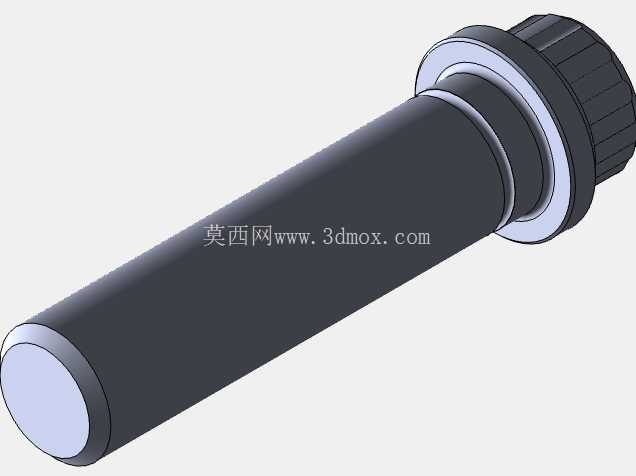

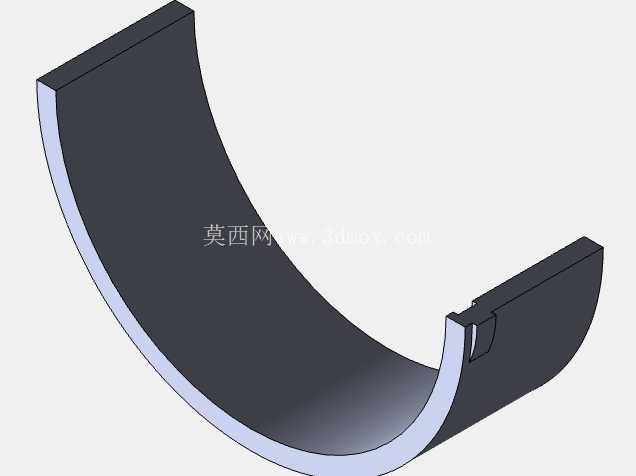

连杆部分采用工字形截面杆身设计，在保证杆身抗弯、抗扭刚度的前提下最大限度降低往复运动质量，减小曲轴旋转过程中的惯性力载荷。连杆大头采用分体式斜切结构，配合连杆螺栓实现与曲轴连杆轴颈的紧固连接，斜切角度经过受力优化，可降低连杆螺栓承受的剪切载荷，同时方便装配过程中从气缸体内取出连杆组进行检修维护。连杆小头端集成青铜衬套压装位，衬套内孔设置油槽结构，可通过杆身内置的油道引入曲轴供给的压力机油，实现活塞销与衬套之间的持续润滑，避免干摩擦造成的衬套烧蚀、销体抱死故障。

尺寸设计阶段严格遵循内燃机设计的边界约束：活塞外径与对应缸径保持微米级配合间隙，兼顾热膨胀余量与密封性能，活塞压缩高度适配所选机型的燃烧室余隙要求，避免活塞在上止点时与气门、缸盖发生运动干涉。连杆中心距严格匹配活塞行程与曲轴曲柄半径的几何关系，保证活塞在下止点时不会与曲轴平衡块发生碰撞，同时杆身与缸套内壁之间预留足够的摆动间隙，全工况运转过程中无剐蹭风险。连杆大头孔直径与曲轴连杆轴颈的配合间隙、轴瓦的安装过盈量均经过公差链校核，保证轴瓦安装后贴合度符合要求，运转过程中可形成稳定的压力油膜。

有限元分析环节重点校核三个核心工况的应力分布：一是燃气最大爆发压力作用下的活塞顶部、连杆杆身的压应力分布，确认高应力区域均低于材料屈服强度，安全系数满足设计规范；二是最高转速工况下的往复惯性力拉伸载荷，校核连杆螺栓、大头盖的抗拉强度，避免高转速下连杆分离、断裂造成捣缸严重故障；三是活塞热负荷工况下的温度场分布，确认活塞环槽、裙部的热变形量在允许范围内，不会出现拉缸、环卡滞等问题。建模过程中所有圆角、卸载槽等细节结构均完整还原，避免因细节简化造成有限元分析结果与实际受力情况出现偏差，为后续的工程化落地、样件试制提供准确的数模支撑。
