老式座机听筒底座压铸件结构设计

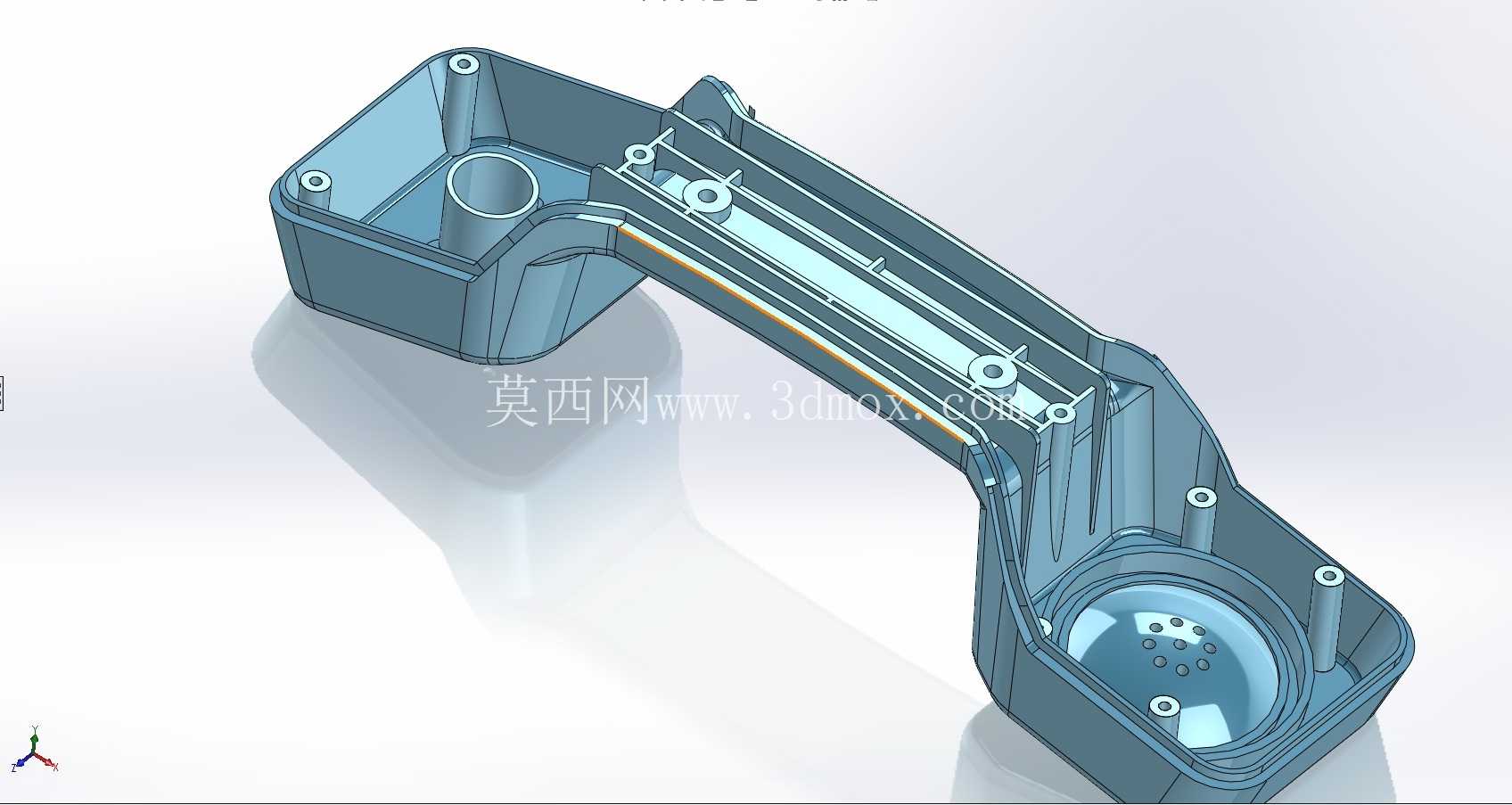

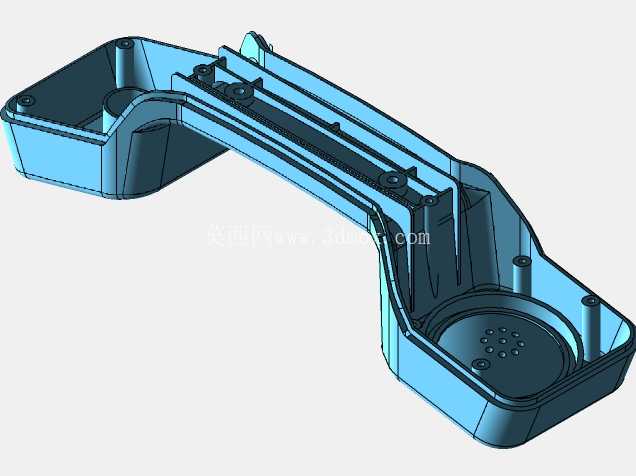

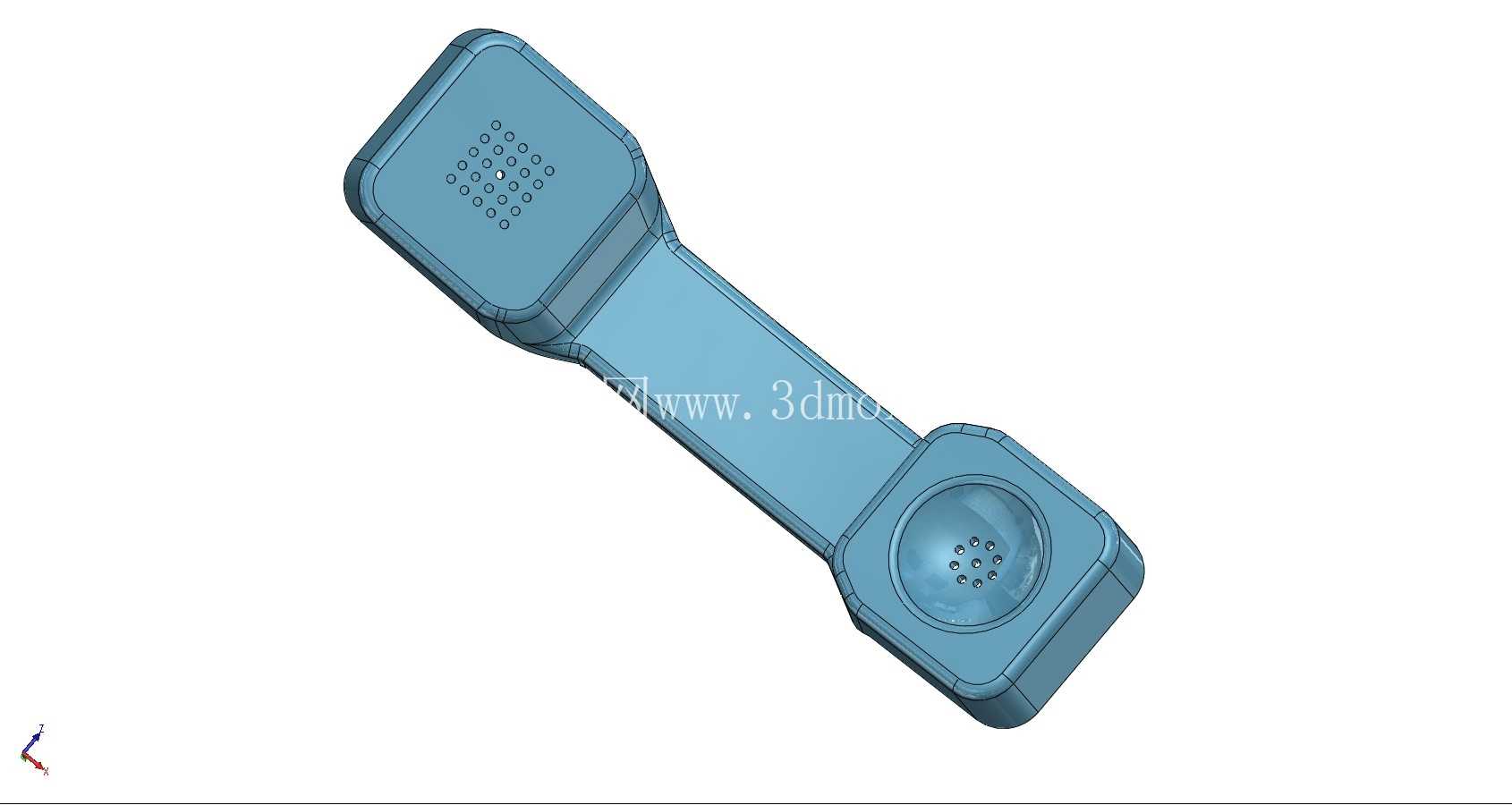

这款老式座机听筒底座压铸件，是传统固定通讯终端的核心承载结构件，主要应用于民用有线固定电话、工业调度通讯座机、公共区域壁挂式通讯终端等场景，承担听筒承托、内部线路排布、机身结构支撑的核心作用。从结构设计逻辑来看，整个壳体采用一体化压铸成型思路，主体沿听筒放置的走向做长条形延伸布局，一端为听筒承托的圆形腔体，腔体内部预留了受话器避让空间与出声孔阵列安装位，出声孔采用均匀排布的小圆孔设计，既保证声音传导效率，也能避免大尺寸开孔带来的结构强度下降问题；另一端为机身主体的方形安装腔，内部预留了拨号模块、线路板、接线端子的安装柱位，柱位采用带加强筋的圆柱凸台设计，凸台中心预留自攻螺丝安装孔，无需额外镶嵌铜螺母即可实现内部元器件的快速装配，适配批量生产的装配效率要求。连接两端腔体的长条形臂架结构，是整个底座的受力核心，设计时在臂架内侧沿长度方向布置了连续的纵向加强筋，筋条高度从臂架两端向中间逐步过渡，既避免了筋条过高导致的压铸填充不满、缩孔缺陷，也能抵消长悬臂结构容易出现的翘曲变形问题，臂架表面预留的多个凸台与定位孔，用于固定听筒的触发开关与线路走线槽，走线槽沿臂架内侧凹陷布置，可将连接受话器与主机板的导线完全收纳在壳体内部，避免导线外露被拉扯损坏，同时也让整机外观更整洁。从安装边界来看，整个底座的外形轮廓完全贴合老式座机的经典造型，底部边缘做了一圈加厚的翻边结构，翻边处预留了三个均匀分布的安装孔位，既可以通过螺丝将底座固定在桌面式座机的塑料外壳上，也能适配壁挂式安装的固定需求，安装孔位周边做了局部加厚处理，避免螺丝锁紧时出现壳体开裂的问题。压铸模具设计时，针对壳体的深腔结构做了专门的脱模斜度处理，所有内壁的脱模斜度控制在1.5度到2度之间，既不影响内部元器件的安装空间，也能保证压铸件顺利脱模，减少顶针痕迹对外观的影响；壳体的壁厚整体控制在2.5mm左右，在安装柱、加强筋等位置做了壁厚渐变过渡，避免壁厚突变导致的压铸冷隔、气孔缺陷，同时也能在保证结构强度的前提下控制零件重量，降低材料成本。在实际使用场景中，这款底座需要长期承受听筒的反复放置冲击，因此在听筒放置的接触位置做了局部加厚设计，加厚区域的表面预留了软胶垫的粘贴槽位，粘贴缓冲胶垫后既能降低听筒放置时的碰撞噪音，也能避免长期碰撞导致的漆面脱落、壳体变形问题；底座的边缘全部做了R2到R3的圆角过渡，没有尖锐的棱角，既符合民用通讯产品的安全设计要求，也能避免压铸过程中出现尖角填充不足的问题。整个结构的设计充分考虑了压铸工艺的生产特性，所有侧凹结构都做了简化处理，尽可能减少模具的抽芯结构，降低模具的制造成本与生产维护难度，同时兼顾了零件的装配便利性与长期使用的结构可靠性，适配传统固定通讯终端大批量生产的需求，也能为复古风格通讯产品的结构设计提供参考。
