花边式陶瓷盛具压铸成模结构设计

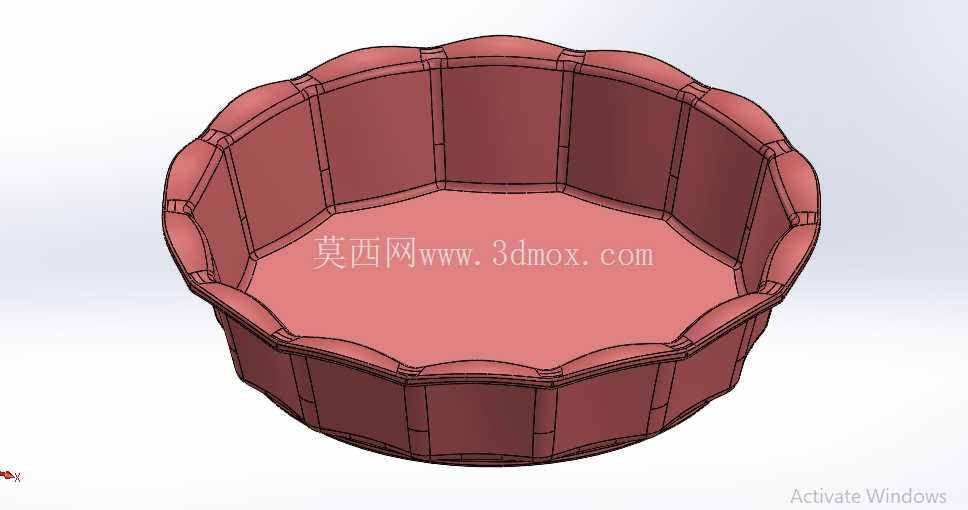

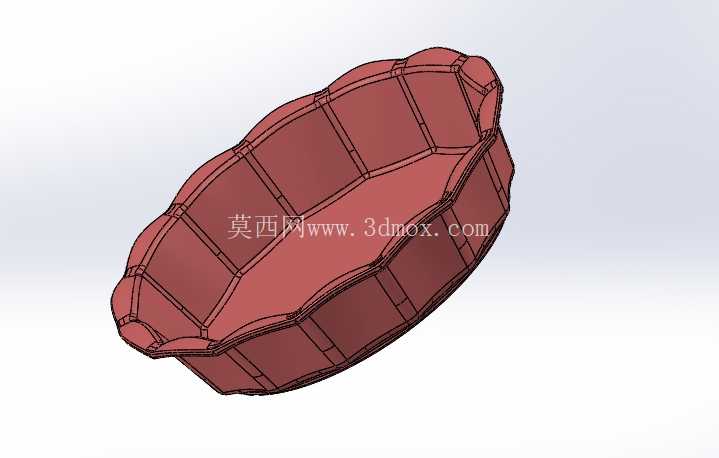

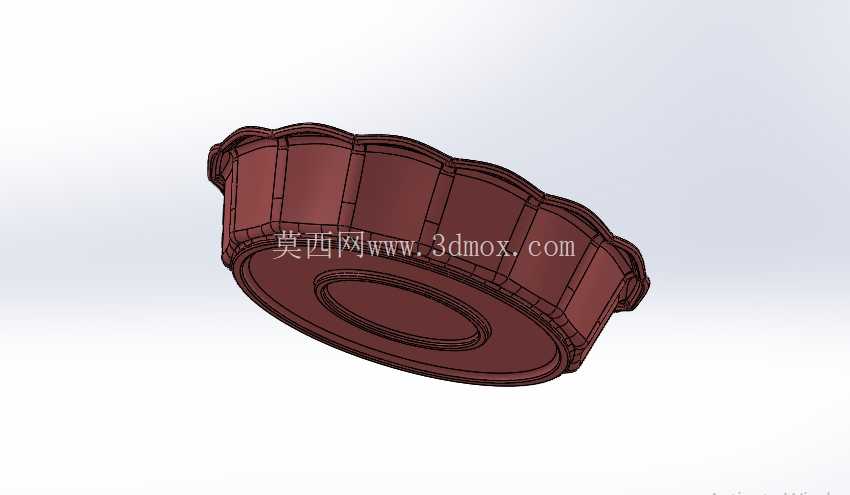

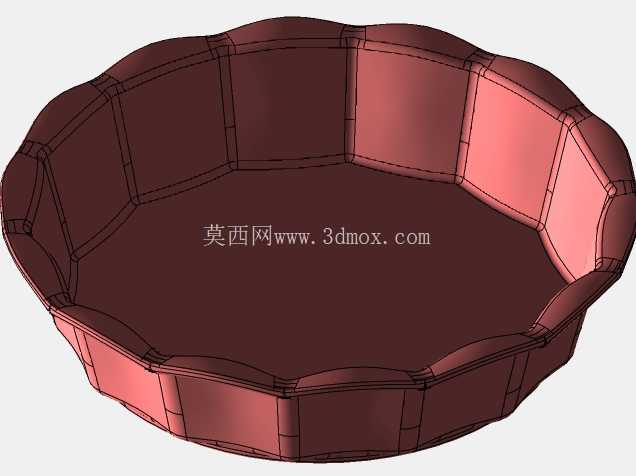

日常餐饮场景中使用的花边陶瓷碗，其量产环节高度依赖配套压铸成型模具的结构精度，这类模具的设计合理性直接决定了陶瓷坯体成型后的壁厚均匀度、边缘轮廓规整度以及后续烧结工序的成品率。从实际生产需求出发，该模具的型腔轮廓完全匹配碗体的花边造型，沿周向均匀分布的瓣状凸起结构在分型面处做了0.15mm的圆角过渡处理，避免陶瓷浆料充型过程中出现应力集中导致的坯体边角缺损，同时也能降低开模时的脱模阻力，减少坯体被拉伤的概率。模具的型腔深度按照碗体的有效盛载深度设计，内壁设置了1.2°的脱模斜度，这个斜度取值是经过多轮试模验证的，既不会因为斜度过大导致碗体口部与底部壁厚差超出日用陶瓷的公差要求，也不会因为斜度过小造成脱模困难。在成型逻辑上，该模具采用了分体式镶块结构，对应碗体周向的每一段花边轮廓都设计了独立的成型镶块，镶块与模套之间采用H7/m6的过渡配合，当某一段轮廓出现磨损或者磕碰损伤时，可以单独更换对应的镶块，不需要整体报废模腔，大幅降低了模具的后期维护成本。考虑到陶瓷浆料压铸过程中的排气需求，在每两个相邻花边镶块的拼合缝隙处，都开设了深度0.02mm的排气槽，槽体不会连通到模具外侧，仅延伸到模腔边缘3mm位置，既可以保证充型过程中型腔内的空气顺利排出，避免坯体出现气泡、缺料等缺陷，也不会导致浆料沿排气槽溢出形成难以清理的飞边。模具的进料口设置在模腔底部中心位置，进料通道做了流线型过渡处理，能够让浆料平稳地从底部向四周填充，避免浆料直接冲击模腔侧壁造成的浆料飞溅或者纹理紊乱，保证碗体内壁的成型面光滑度，减少后续坯体修坯的工作量。从安装适配的角度来看，该模具的外形尺寸适配常用的15吨立式陶瓷压铸机的工作台安装规格，模架四周设置了标准的U型安装槽，不需要额外制作转接板就可以直接固定在设备工作台上，模具的浇口套尺寸匹配设备常用的注浆头规格，对接时的同轴度公差控制在0.05mm以内，避免注浆过程中出现漏浆问题。在实际生产应用中，这套模具成型的陶瓷碗坯体，口部的花边轮廓一致性偏差可以控制在0.2mm以内，碗体壁厚差不超过0.3mm，完全满足日用陶瓷的出厂质量要求，单模的日生产效率可以达到1200件以上，相比传统的滚压成型工艺，花边类异形陶瓷碗的生产良率可以提升18%左右。设计过程中还特意在模腔底部设置了轻微的纹理成型面，对应碗底的防滑纹路，不需要后续在坯体上二次压印防滑结构，一次成型即可完成碗体所有结构特征的加工，进一步压缩了生产工序。模具的导向结构采用了四个对称分布的导柱导套，导柱的有效导向长度比合模行程大15mm，保证合模过程中上下模不会出现错位，避免碗体出现错边、壁厚不均的问题，导套内部设置了储油槽，可以存储润滑脂，长时间生产过程中不需要频繁加注润滑剂，减少维护工作量。针对陶瓷浆料的弱腐蚀性，模具的成型镶块表面都做了硬化处理，表面硬度达到HRC52以上，能够承受长期的浆料冲刷和开合模摩擦，模具的正常使用寿命可以达到15万模次以上，满足中小批量陶瓷制品的量产需求。
