蔡司复消色差10倍显微物镜结构设计

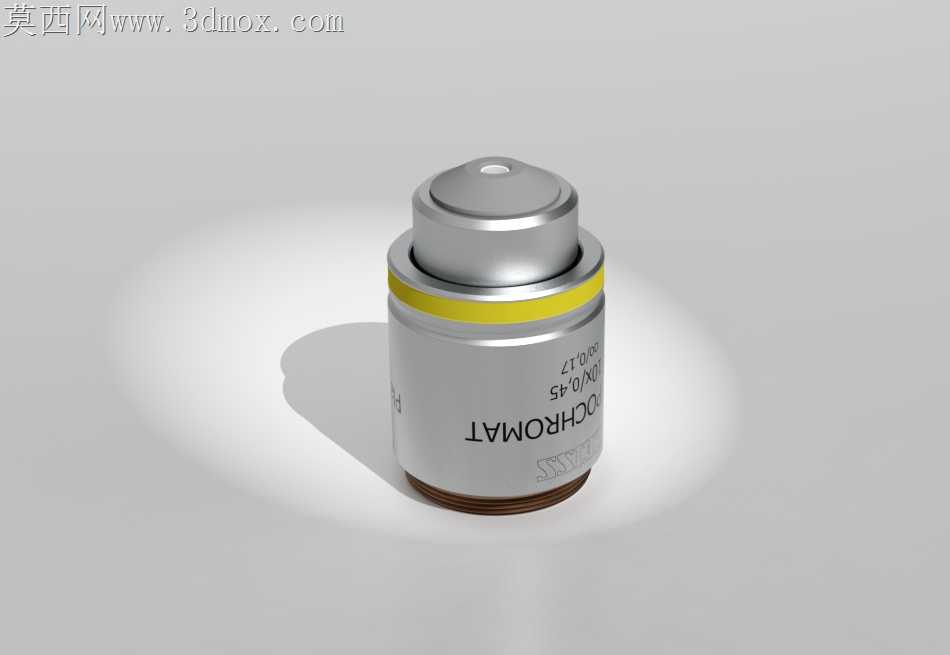

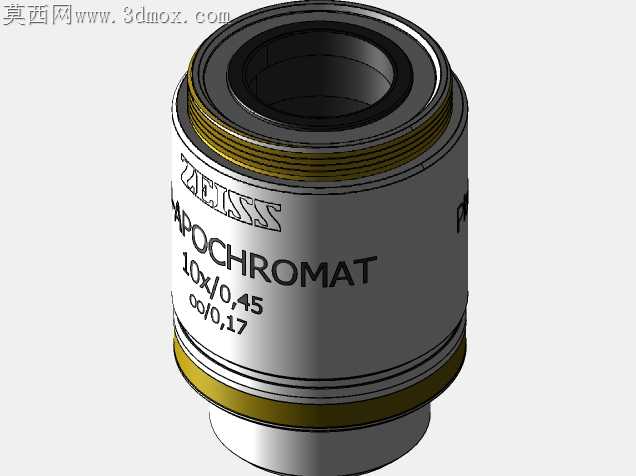

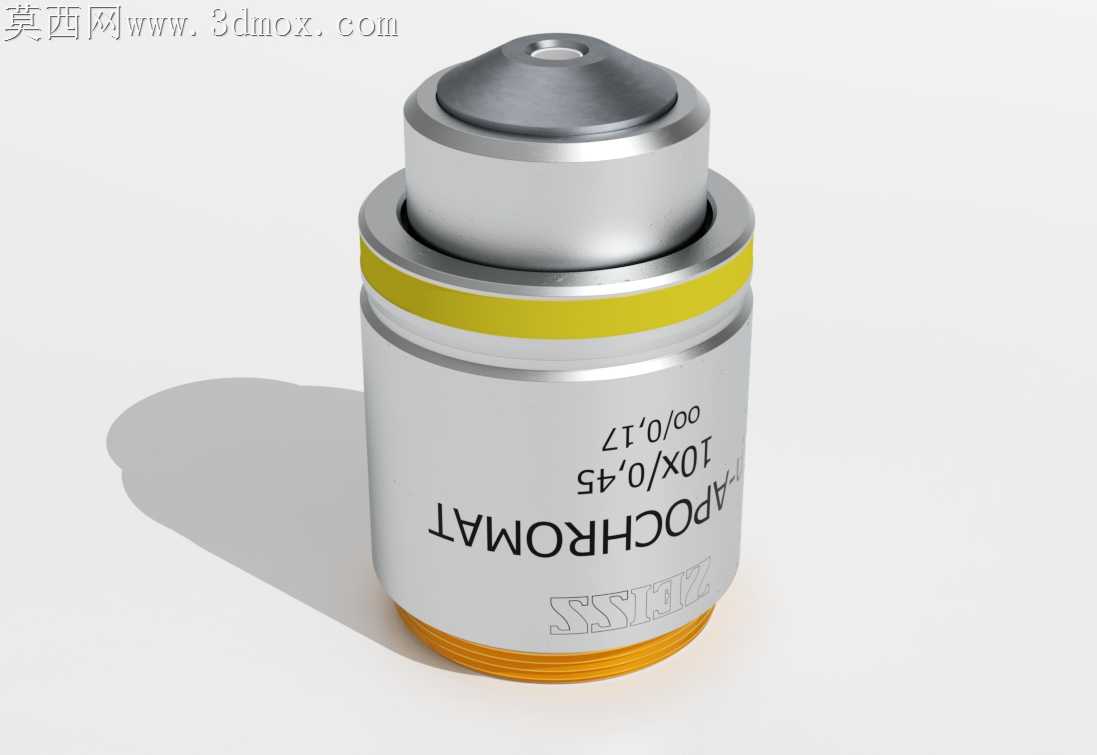

这款复消色差显微物镜是光学显微观测系统的核心成像部件，主要应用于生命科学研究、材料金相检测、半导体晶圆缺陷筛查、精密微纳尺寸测量等专业场景，是生物显微镜、金相显微镜、测量显微镜的核心配套光学组件，承担着将观测样本细节放大并校正各类光学像差的核心功能。在实际使用场景中，这类物镜直接决定了显微系统的成像分辨率与色彩还原度，10倍的放大倍率属于中倍观测常用规格，既可以用于样本的初步全域扫描定位，也可配合更高倍物镜完成观测区域的衔接过渡，在病理切片观察、金属材料金相组织判定、微小精密零件尺寸检测等工作中，都需要这类经过严格像差校正的物镜提供稳定清晰的成像支撑。从功能特性来看，这款物镜采用复消色差光学设计，可同时校正红、绿、蓝三个波长的轴向色差与球差，相比普通消色差物镜拥有更宽的平坦成像视场，边缘区域的成像清晰度与色彩一致性表现更优，镜身标注的数值孔径0.45可保障充足的进光量，在相同放大倍率下拥有更高的分辨率，能够分辨更细微的样本结构细节，0.17的标注代表其适配标准厚度0.17mm的盖玻片，符合常规生物样本制片的通用规范。从设计思路来看，这款物镜采用了经典的无限远光学系统适配结构，内部镜片组经过多片式光学玻璃的组合优化，镜身采用多层阶梯式圆柱结构设计，上部的锥形端头是靠近观测样本的前端光学窗口，中部的环形色环是倍率识别标识，黄色环对应10倍放大倍率的行业通用标识规范，下部的螺纹结构是标准的RMS物镜安装接口，可直接适配绝大多数商用显微镜的物镜转换器安装位。在外形尺寸与安装边界上，这款物镜整体为同轴圆柱结构，安装螺纹采用显微物镜通用的英制标准螺纹，安装后物镜的齐焦距离符合行业通用规范，切换不同倍率物镜时无需大幅重新调焦即可快速找到成像面，镜身的最大外径控制在标准物镜转换器的安装间距范围内，多物镜同时安装在转换器上旋转切换时不会发生相互干涉，下部的螺纹旋入深度经过精准设计，可保障安装后光学镜片的光轴与显微镜主光轴完全重合，避免出现成像偏心、视场偏移的问题。镜身外部采用金属壳体加工，表面做了哑光氧化处理，可减少环境杂散光的反射干扰，提升成像的对比度，前端的光学镜片边缘做了密封防护设计，可减少日常使用中灰尘、水汽侵入镜身内部污染镜片的风险，延长物镜的使用寿命。
