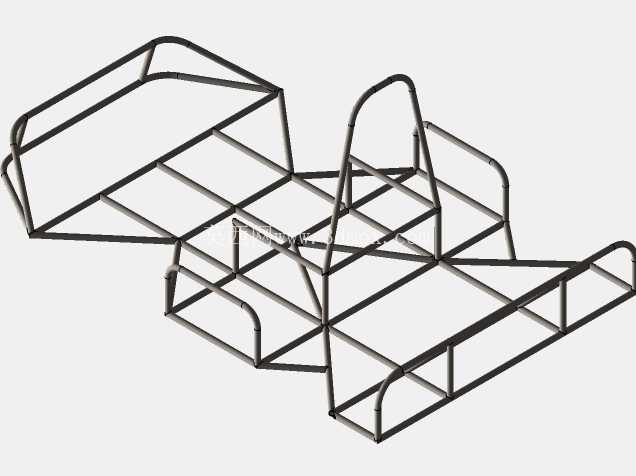

管式桁架结构卡丁车底盘框架设计

这款管式桁架卡丁车底盘，是小型休闲赛车、场地游乐卡丁车的核心承载结构，日常应用在户外游乐场地、商用卡丁车场馆、业余赛车改装、青少年赛车教学实训等场景，作为整车的安装基体，承担动力总成、转向系统、行走机构、座椅防护件的全部安装定位功能，同时要传递行驶过程中的加速、制动、侧向过弯的全部载荷，还要在碰撞场景下为驾乘人员提供基础的结构防护。从结构设计逻辑来看，整个底盘采用圆形薄壁管材拼接的空间桁架形式，没有采用冲压钣金拼接的一体式舱体结构，核心是兼顾轻量化与结构刚度——圆形管材的各向抗弯抗扭性能一致，在管材拼接的节点位置，通过相贯线切口实现管件的贴合焊接，避免额外的连接角码带来的重量冗余，同时减少应力集中点。整个框架的受力路径做了连续化设计：前部的防撞段管材向后延伸，直接衔接两侧的主纵梁，主纵梁贯穿整个底盘长度，中部的座椅安装区、动力安装区通过多根横向、斜向的管材做交叉支撑，把局部载荷快速分散到整个框架上，后部的动力安装位的管材直接和主纵梁、后悬安装位连为一体，避免动力输出时的反扭矩造成局部框架变形。从安装边界来看，底盘前部预留了转向机构的安装空间，两侧的管材间距匹配常规卡丁车的前轮轮距设计，前部的横向管材位置预留了转向柱固定、前防撞缓冲件安装的孔位基准；中部的乘坐区域，管材围成的空间符合常规单人驾乘的空间尺寸，底部的横向支撑管间距均匀，既可以直接铺设脚踏板、底板，也能为座椅安装提供多个固定点位，座椅后方的拱形管结构是防滚架的基础部分，高度刚好覆盖驾乘人员的躯干上部，在发生侧翻时可以率先接触地面，避免驾乘人员被挤压；后部的框架结构预留了发动机、后桥、制动系统的安装空间，两侧的纵梁末端做了圆弧收边处理，既避免尖锐边角带来的安装、使用风险，也能优化后部的应力分布，减少长期振动带来的焊缝疲劳。在实际使用场景中，这类桁架式底盘的维护成本更低，单根管材出现变形损伤时，可以精准切割替换，不需要对整个底盘做钣金校正，非常适合商用场馆高频次、高损耗的使用需求；同时管材框架的镂空结构，也能为动力系统提供更好的散热通风条件，避免长时间连续行驶时动力总成的热量积聚。设计过程中对管材的排布做了多轮载荷校核，斜向支撑的角度避开了驾乘人员的腿部活动空间，所有管材的连接节点都避开了需要开孔安装附件的位置，避免在焊缝附近开孔削弱结构强度；底盘底部的所有管材都处于同一水平面，保证底板铺设后完全平整，没有凸起的结构干涉驾乘人员的脚部操作，两侧的边梁高度刚好匹配卡丁车的侧包围安装位，不需要额外做连接支架就能直接固定外覆盖件。这类底盘结构也常被业余改装爱好者用作小型电动越野车、自制短途代步车的基础框架，只需要根据动力形式调整后部安装位的支撑间距，就能适配燃油动力、电池动力等不同的动力方案，框架本身的刚度冗余可以支持不同功率的动力配置，不会出现常规钣金底盘大扭矩下的变形问题。
