商超零售手持不干胶价签打标器结构

在连锁商超、社区便利店、生鲜门店的日常运营场景里，这类手持打标设备是前端理货、调价环节的核心作业工具，区别于工业产线的全自动贴标设备，它的设计完全围绕单人手持作业的灵活性展开，不需要外接电源、气源，完全依靠手部握力触发机械结构完成标签送进、涂胶、粘贴的整套动作，能适配货架间狭窄作业空间、堆头旁临时调价、临期商品折扣标注这类零散、移动性强的作业需求，哪怕是没有经过复杂设备操作培训的基层理货员，也能在短时间内掌握操作逻辑。

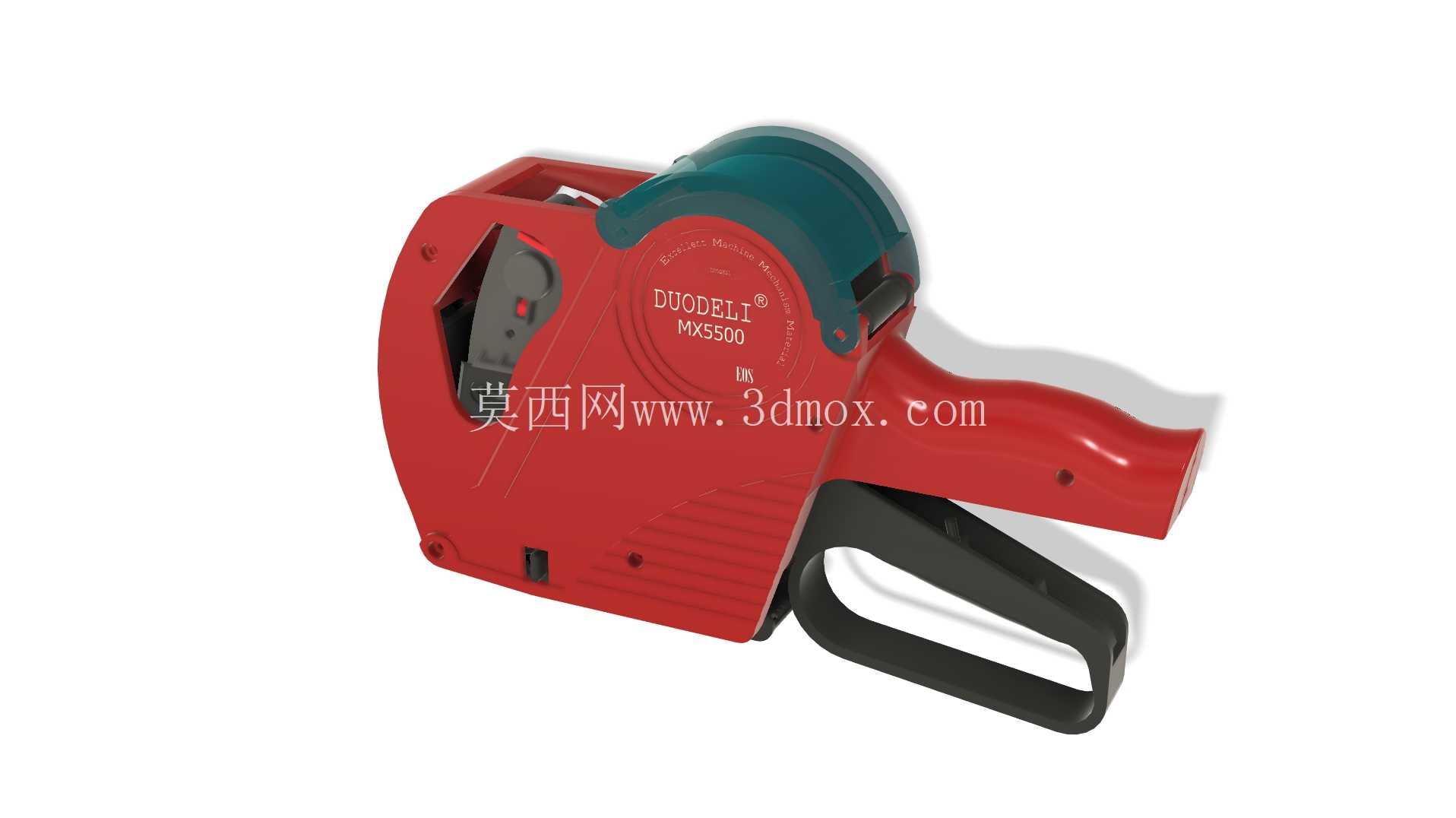

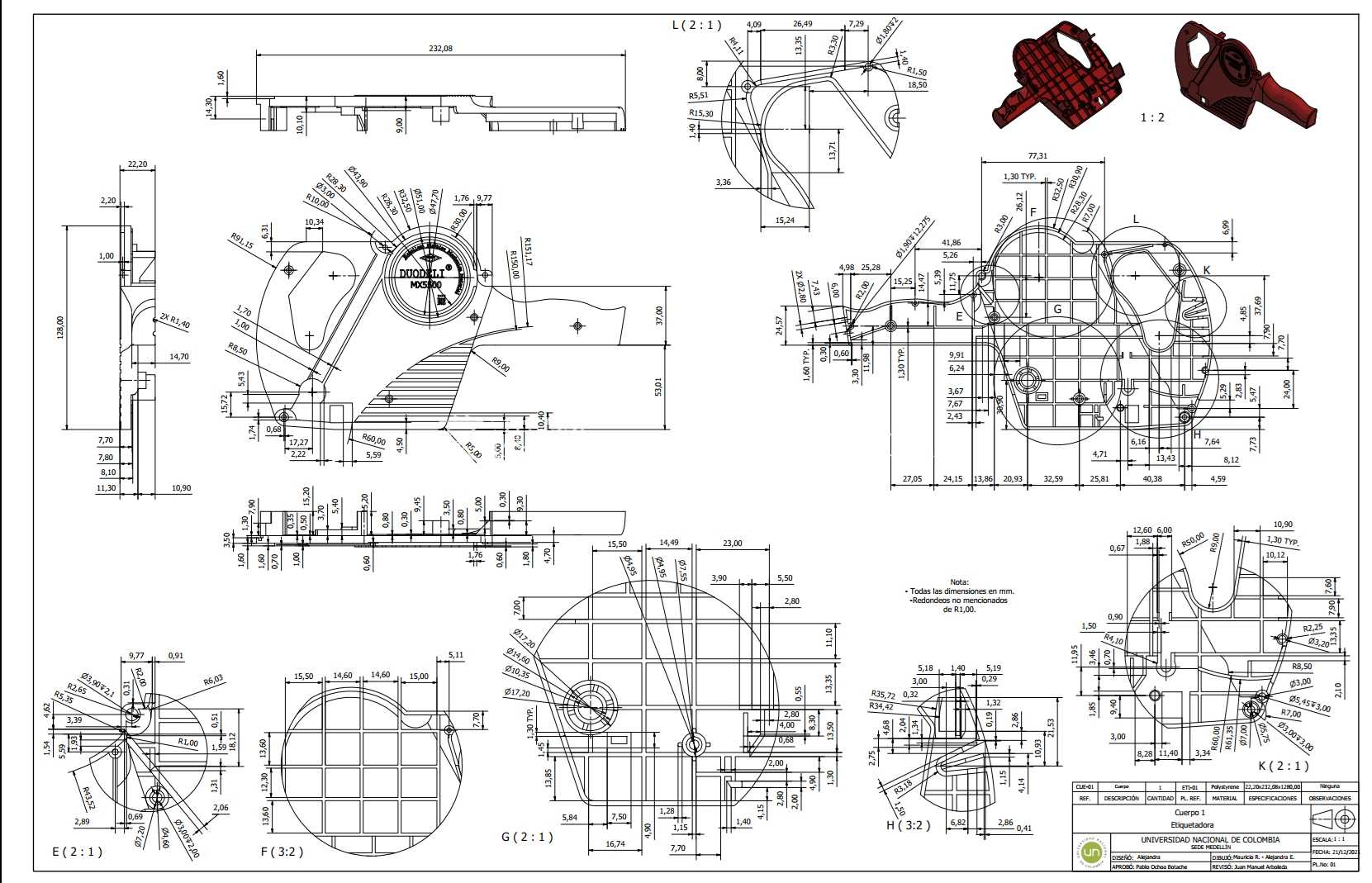

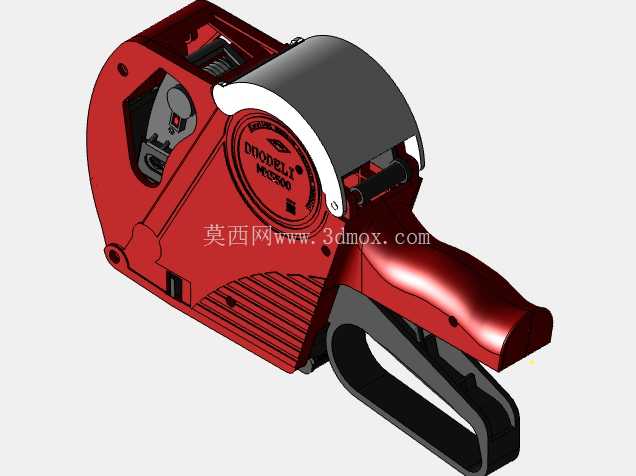

从结构设计逻辑来看，整个设备的握持部分采用了贴合手掌自然弯曲的弧面造型，主体壳体采用工程塑料注塑成型，在控制整体重量的同时，保证日常磕碰、跌落时的结构强度，握持区域的扳机结构做了内凹防滑处理，握合行程控制在成年人手指自然弯曲的舒适区间，长时间连续操作也不会造成手部过度疲劳。设备上部的标签卷仓做了快开式结构设计，更换标签卷时不需要额外工具，拨开仓门卡扣就能掀开上盖，将整卷不干胶价签装入定位轴后，顺着导纸路径将标签引纸穿过送纸辊、涂胶压合位置，扣合仓门就能完成耗材更换，整个过程不超过半分钟，能有效减少作业中途更换耗材的等待时间。

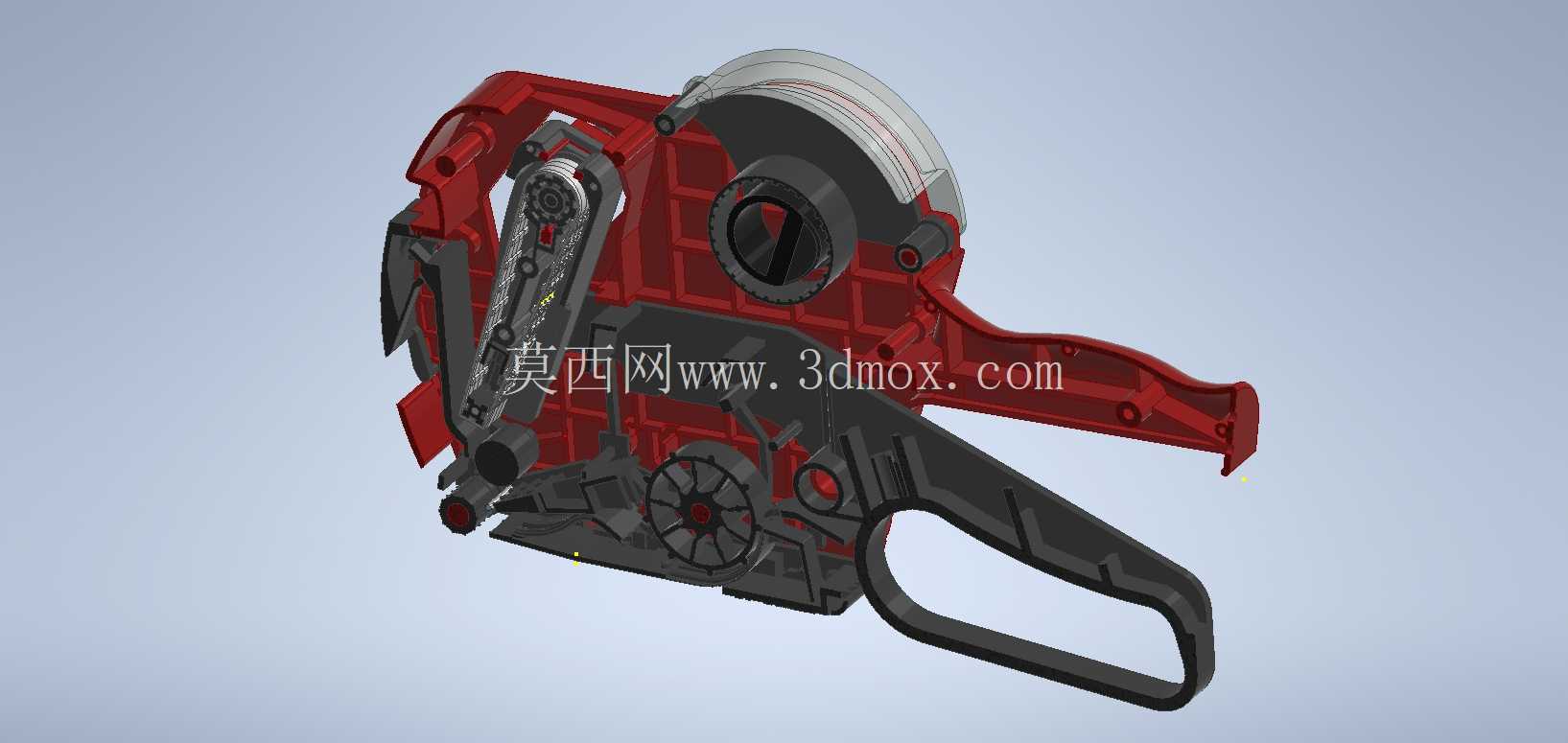

核心的机械传动部分完全采用纯机械结构设计，没有电子元器件，可靠性极强：每次握压扳机时，内部的棘轮结构会带动送纸辊转动固定角度，刚好送出一张标准尺寸的价签，同时联动的压胶辊会将标签背面的不干胶保护纸剥离，让带胶的标签面探出设备前端，对准商品包装表面轻压就能完成粘贴，松开扳机时内部的复位弹簧会带动所有结构回到初始位置，准备下一次送标动作。整个传动路径的齿轮、棘轮都做了耐磨处理，配合工程塑料的自润滑特性，日常使用不需要额外加注润滑油，维护成本极低。

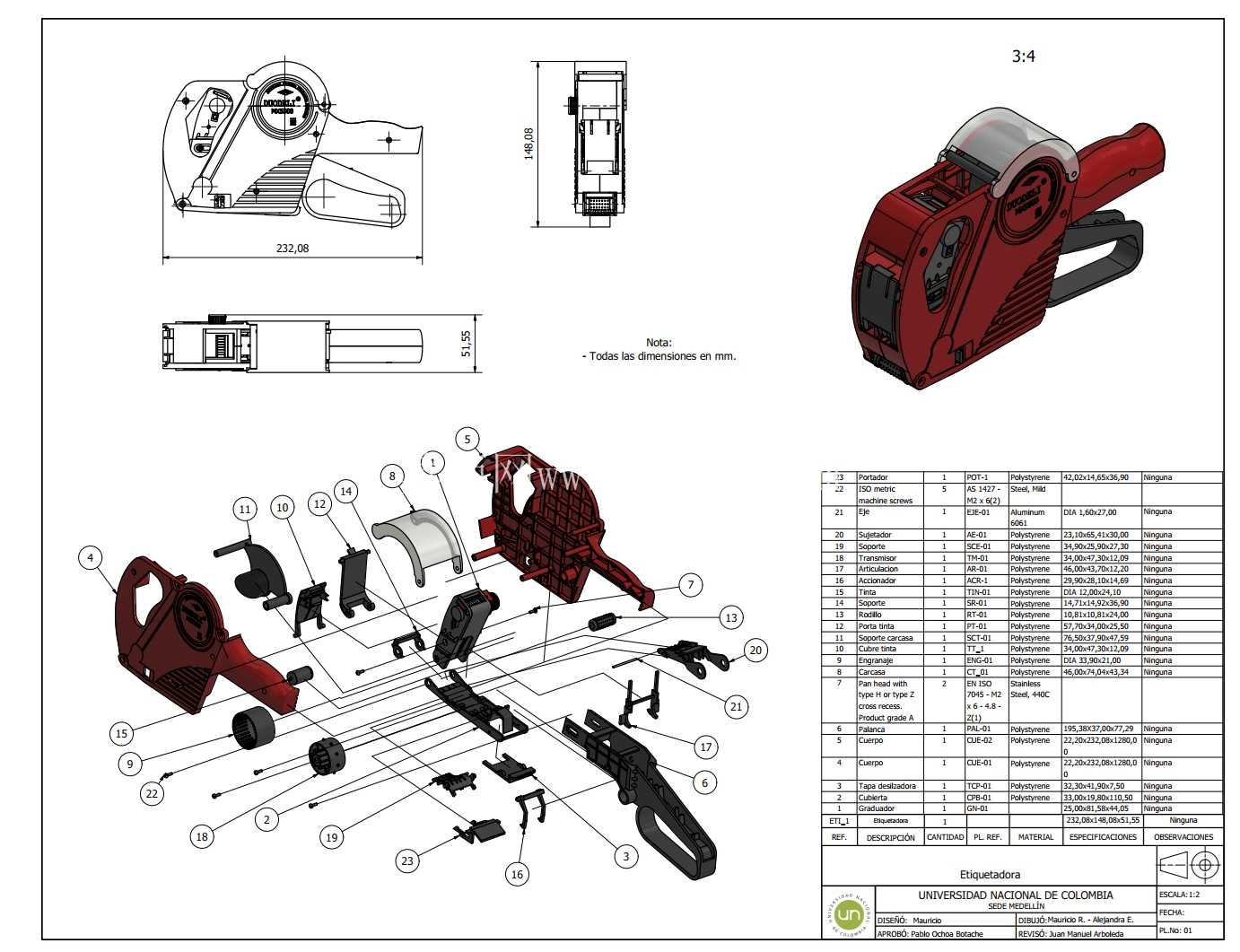

从安装边界和尺寸适配来看，设备整体长度控制在200mm以内，最宽处不超过120mm，握持部分的周长适配绝大多数成年人的手型，不管是揣在作业服口袋还是放在理货腰包中都不会占用过多空间。标签卷仓的定位轴尺寸适配市面流通的绝大多数标准规格价签卷，不需要额外定制耗材，能兼容单排标价、双排折扣标等不同类型的不干胶标签，设备前端的出标口做了定位挡边，粘贴时能靠挡边对齐商品包装的边缘，保证粘贴位置的一致性，避免价签贴歪、错位影响商品陈列美观。

在实际使用场景中，这类设备除了常规的商品标价，还能适配仓储环节的货位标签粘贴、文具店的商品分类标注、烘焙店的生产日期临时标注等场景，纯机械的结构让它能在低温冷链仓库、潮湿的生鲜操作间等环境下稳定工作，不会像电子打标设备那样出现低温电池亏电、潮湿环境电路故障的问题。设备侧面还预留了标签色带的安装位，能在打标价的同时印上价格数字、折扣标识，不需要后续手写标注，进一步提升作业效率。整个设备的结构拆分后不超过20个零部件，生产装配难度低，后期维修更换易损件也十分方便，哪怕是送纸辊磨损、弹簧弹力下降，只需要拆开壳体更换对应零件就能恢复使用，不需要整体报废，符合商用设备长寿命、易维护的设计要求。
