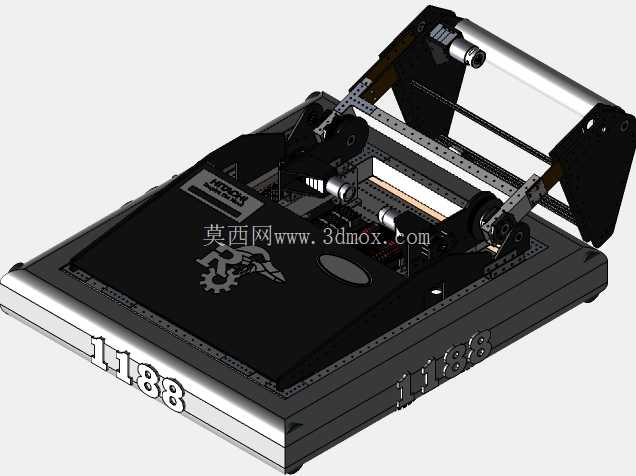

FRC赛事1188队竞技对抗机器人结构

这款竞技类移动机器人主要面向青少年工程技术对抗赛事场景设计，整体采用底盘承载加上部作业机构的布局形式，核心用途是在指定的封闭竞赛场地内完成物料拾取、投射、障碍突破以及对抗防守类任务，所有结构设计都围绕赛事规则下的动作需求展开，兼顾移动灵活性与作业机构的动作可靠性。从底盘结构来看，整体采用框式铝合金型材拼接作为承载基体，型材连接处采用角码加螺栓的锁紧形式，既保证了框架整体的抗扭刚度，也方便赛事现场的快速拆装调试，底盘下部预留了标准的轮系安装位，可根据场地地面摩擦系数选配不同胎面的驱动轮与随动轮，轮系安装座设计有长条形调节孔，能够快速调整传动带张紧度，适配不同直径轮组的更换需求，底盘的整体外轮廓尺寸严格贴合赛事规则的边界要求，所有突出部件都做了圆角防护处理，避免对抗过程中剐蹭场地设施或者对方设备造成结构损坏。上部作业机构采用多连杆铰接的抬升结构，铰接点全部配置带密封的深沟球轴承，降低反复动作过程中的铰接磨损，抬升臂的驱动端预留了标准的电机安装法兰，可根据投射载荷的重量选配不同扭矩的直流驱动电机，臂架主体采用镂空的钣金折弯件拼接，在保证结构抗弯强度的前提下尽可能降低上部机构的自重，减少抬升动作时的转动惯量，提升动作响应速度。臂架前端的作业执行端设计有快换接口，可根据不同赛事阶段的任务需求快速更换拾取夹具、投射架或者阻挡挡板，接口采用定位销加锁紧卡扣的形式，无需额外工具即可在数秒内完成末端执行件的更换，适配赛事过程中多任务快速切换的需求。电气元件的安装区域全部集中在底盘中部的封闭舱内，舱体设计有可拆卸的亚克力盖板，既可以观察内部元件的运行状态，也能阻挡对抗过程中飞溅的杂物损伤线路与控制板，舱内预留了标准的电气安装导轨，可根据控制方案的调整灵活布置控制器、驱动模块以及电源组件，线路走线全部沿底盘框架的内侧线槽布置，所有活动关节处的线路都预留了足够的弯曲余量，避免机构反复动作过程中拉扯线路造成接触不良。从设计思路上看，这款机器人没有采用复杂的一体化铸造或者焊接结构，全部采用标准件加定制机加工件、钣金件的组合形式，所有非标准的结构件都具备良好的加工工艺性，钣金件可通过常规的激光切割折弯完成，机加工件全部采用规则的型材毛坯加工，无需复杂的五轴工序，普通的立式加工中心即可完成全部零件的加工，大幅降低了制作与维护成本。结构的受力点全部做了局部加强处理，比如抬升臂与底盘的铰接支座处，额外增加了三角形的加强筋板，分散大载荷抬升时的应力集中，避免反复冲击造成支座开裂；底盘的边角位置都设计了可更换的防撞条安装槽，防撞条采用高弹性的聚氨酯材质，能够吸收对抗碰撞时的冲击力，保护主体框架不受变形损伤。安装边界方面，整机所有外接的接口都集中在底盘尾部的维护面板上，包括充电接口、调试接口以及急停按钮，维护面板采用快拆螺丝固定，日常检修时无需拆解上部机构即可完成线路排查与参数调试；上部机构的抬升行程做了机械限位设计，限位块采用缓冲橡胶材质，避免臂架抬升到极限位置时出现刚性碰撞，同时限位位置可通过调整缓冲块的安装位置进行微调，适配不同末端执行件的动作行程需求。轮系的离地间隙设计为可调节结构，通过调整悬挂座的安装高度，可适配不同平整度的竞赛场地，避免场地局部凸起剐蹭底盘底部的电气元件，同时悬挂结构内置了阻尼弹簧，能够在快速移动过程中过滤地面的小幅振动，保证上部作业机构的动作稳定性，减少振动对传感器检测精度的影响。整体结构的配重经过合理分配，电池等重型元件全部布置在底盘的几何中心位置，降低整机的重心高度，提升快速转向以及对抗碰撞时的稳定性，避免急停或者侧向受力时出现侧翻问题；上部臂架的动作重心始终落在底盘的支撑轮廓范围内，即使臂架完全伸展抬升最大载荷，整机的重心投影也不会超出轮系的支撑边界，保证各种作业姿态下的设备稳定性。
