杆端关节轴承外螺纹连接结构

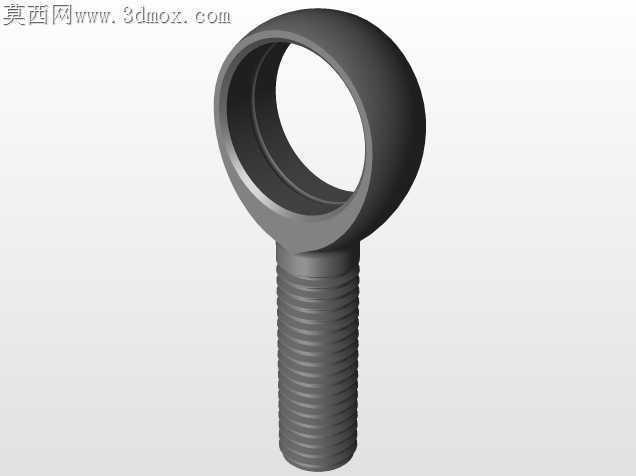

该结构属于杆端关节轴承类铰接连接件，广泛应用于工程机械操纵连杆、液压油缸杆端连接、自动化设备传动铰接、车辆悬挂拉杆、轻工机械调节机构等需要小角度摆动、多方向偏差补偿的传动场景中，核心作用是在存在轴线偏角、安装错位的工况下，实现两个构件之间的可靠铰接传动，传递拉力、推力与小幅摆动扭矩，避免刚性连接带来的应力集中与构件卡滞问题。从功能特性来看，该构件头部为带内孔的环形自润滑关节结构，内孔可配套装入衬套或直接与铰接销轴配合，能够实现径向平面内任意方向的摆动，适配±6°到±15°范围的偏角补偿，可有效抵消安装过程中的同轴度误差，以及设备运行中产生的构件形变位移；杆部为连续外螺纹结构，可通过螺纹旋合长度调节整体连接距离，配合锁紧螺母即可完成安装后的位置锁定，调节便捷且连接强度稳定，能够承受中等强度的交变载荷与冲击载荷，在低速摆动、往复运动的工况下具备较长的使用寿命。设计思路上，该构件采用一体化锻造加工的整体结构，头部环形体与螺纹杆部过渡位置做了大圆弧过渡处理，有效降低应力集中系数，避免交变载荷下过渡位置出现断裂失效；头部内孔与外圆采用同轴度公差严格控制，保证铰接转动时的同心度，减少运行过程中的偏磨；螺纹杆部采用标准公制螺纹牙型，螺纹精度满足通用紧固件配合要求，无需定制配套螺母即可实现通用互换；整体外形无尖锐棱角，所有非配合面做圆角钝化处理，既提升了安装操作的安全性，也减少了热处理过程中的应力残留。从安装边界来看，头部环形结构的外径尺寸适配常规铰接销轴的配套安装空间，环形体厚度满足铰接面的承压强度要求，螺纹杆部的长度预留了足够的调节行程，可适配不同安装间距的连接需求；安装时仅需将杆部旋入对应构件的内螺纹孔，调整至合适长度后用螺母锁止，再将头部内孔与对接构件的铰接孔对齐穿入销轴即可完成装配，无需复杂的专用工装，后期维护更换也十分便捷，能够大幅降低设备的装配与维护成本。
