带磁传感反馈的汽车减震缓冲结构

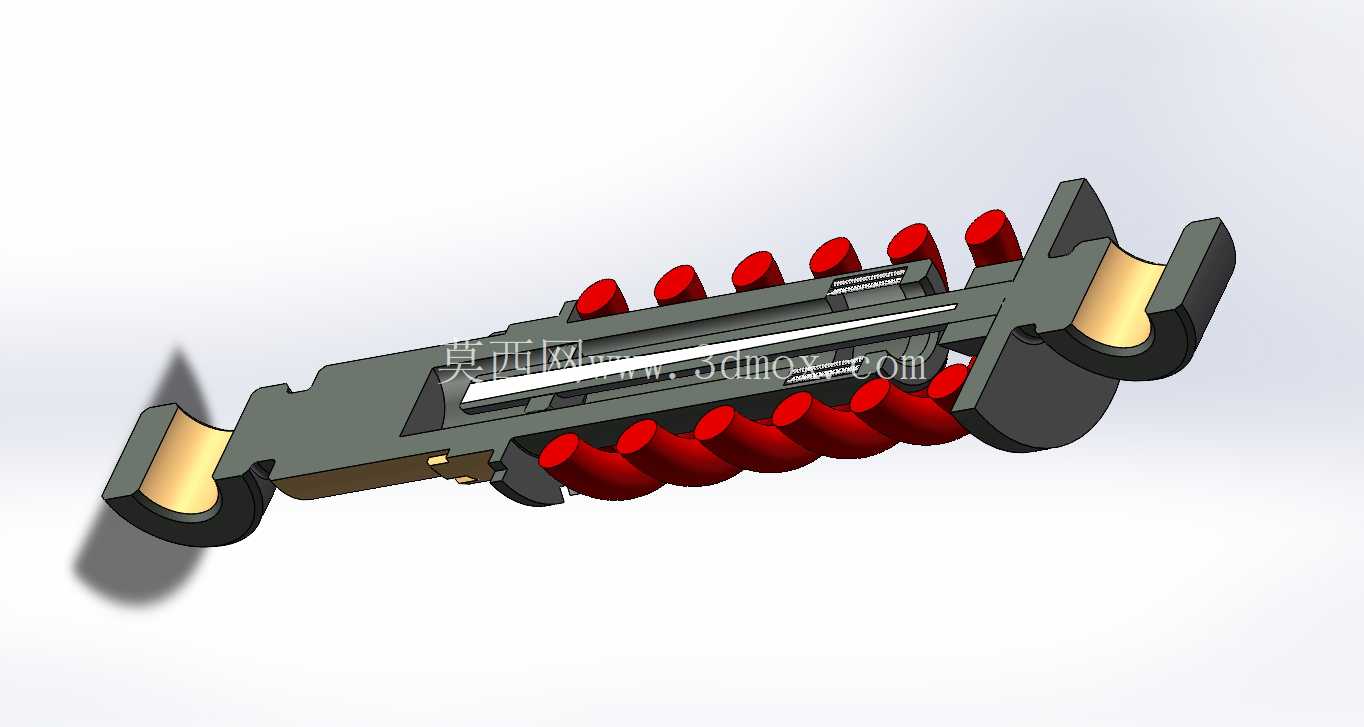

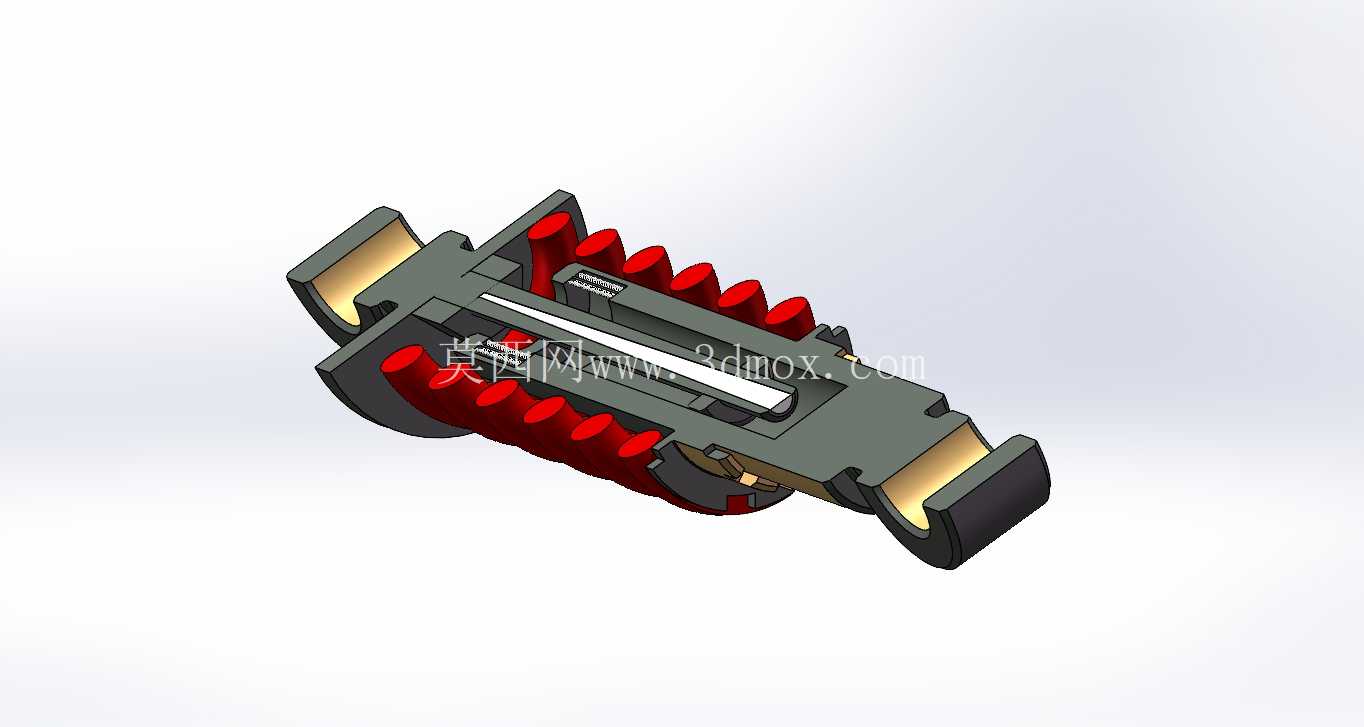

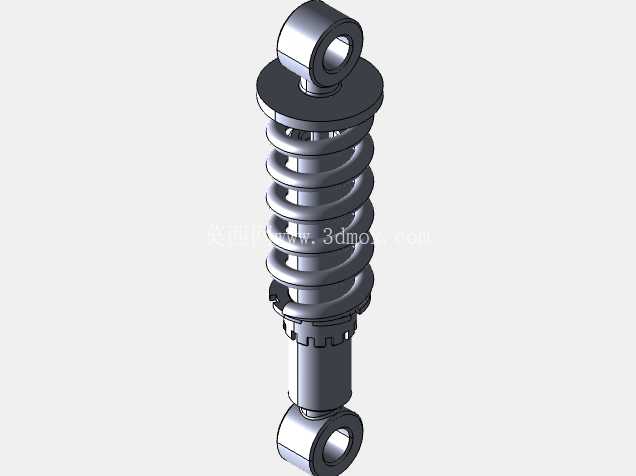

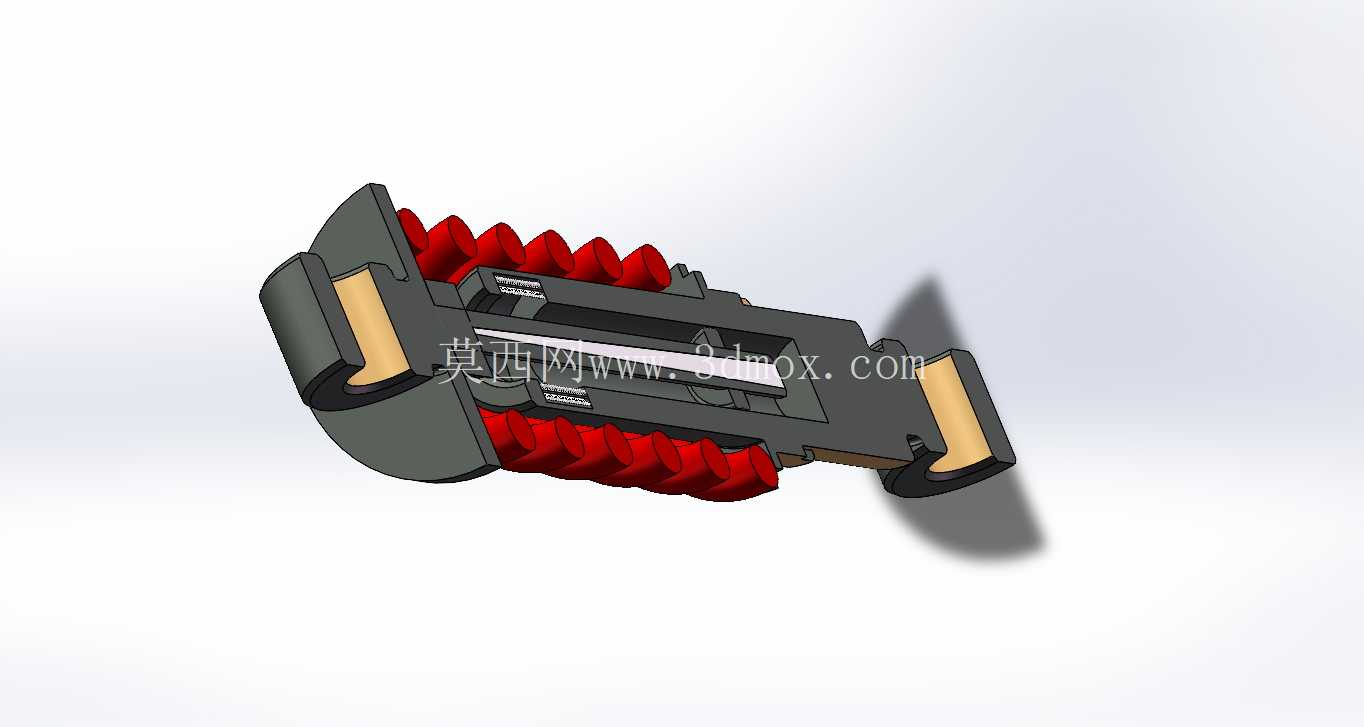

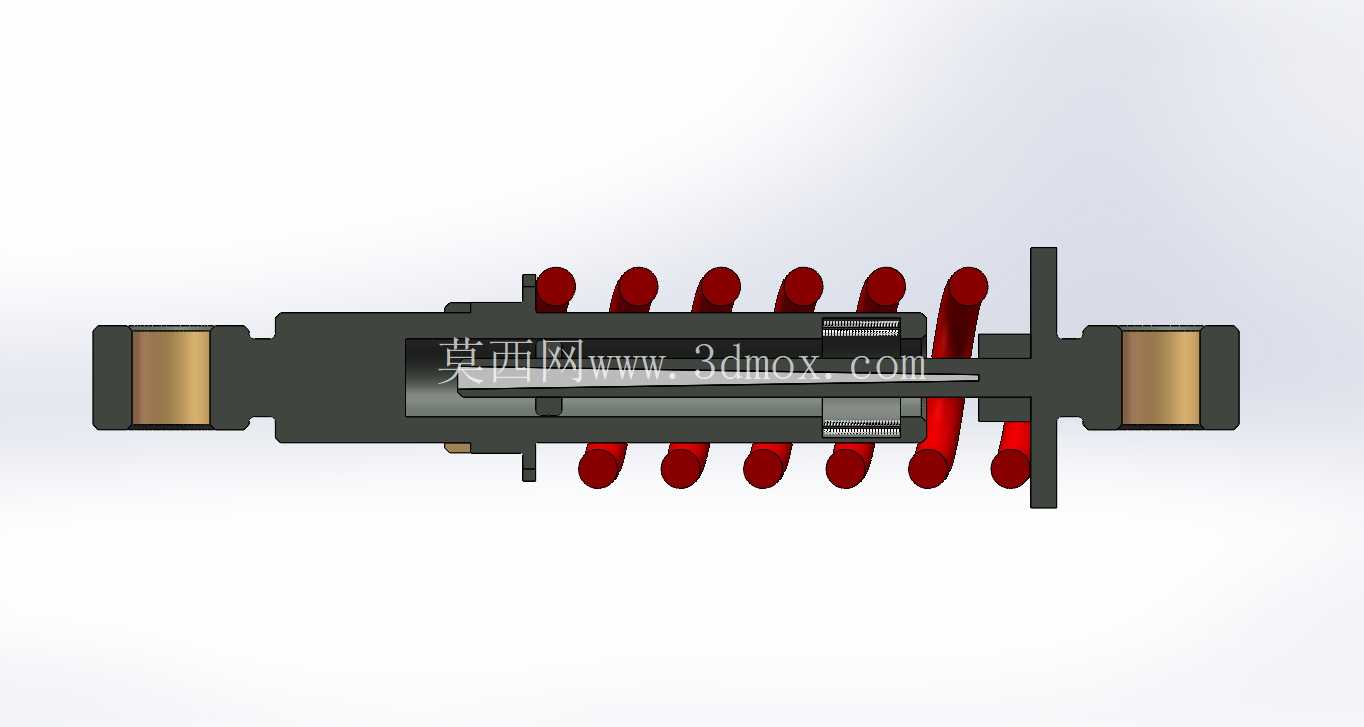

在乘用车辆与商用工程车辆的底盘悬架系统中，减震缓冲部件是直接决定行驶平顺性、操稳极限的核心执行元件，传统被动式减震器仅能依靠固定阻尼阀系匹配既定工况，无法覆盖复杂路面下的动态阻尼调整需求，带磁传感反馈的冲击吸收结构正是为解决这一工程痛点开发的集成式部件。该结构将磁位移传感单元直接集成在减震器的工作缸内部，无需额外在悬架摆臂与车身连接点加装外置位移传感器，减少了外部安装带来的线束布置难度、泥水侵蚀风险与碰撞损坏概率，传感单元的检测靶面直接与减震器活塞杆联动，可实时捕捉活塞相对于工作缸的轴向相对位移量，配合外置的信号处理单元还可通过位移变化率换算得到活塞运动的实时速度，为阻尼可调减震器的电磁阀控制提供精准的反馈信号源。从结构设计逻辑来看，该部件采用同轴式布局，外部的螺旋弹簧承担车身静态载荷与路面冲击带来的往复动载荷，弹簧两端的支撑座采用限位翻边结构，避免弹簧在大行程压缩、伸张过程中出现径向窜动脱出；内部的工作缸集成了阻尼油腔、活塞阀系与传感检测模块，活塞杆表面做了硬质镀铬处理，配合导向套上的双唇口密封圈，既保证往复运动的顺滑性，又可杜绝阻尼油渗漏与外部杂质进入缸体磨损配合面。磁传感单元采用非接触式检测原理，检测过程中无机械摩擦损耗，相比传统接触式位移传感器寿命提升三倍以上，可覆盖整车全生命周期的使用需求无需单独维护。在安装边界设计上，该结构两端采用与传统减震器通用的吊耳式连接接口，上端连接车身悬架塔座，下端连接转向节或下摆臂，安装孔位尺寸与同载荷等级的传统被动减震器完全兼容，可在不改动原车悬架硬点的前提下直接替换升级，降低了整车厂的适配开发成本与售后维修的配件通用性要求。在实际工况应用中，该结构可实时采集车轮相对于车身的跳动量与运动速度，当车辆经过颠簸路面出现大行程快速压缩时，传感信号会快速传递给悬架控制器，瞬间调高阻尼阀的阻尼力，抑制弹簧的多余弹跳，避免悬架击穿；当车辆在平整铺装路面高速行驶时，控制器会根据传感信号维持较低的阻尼力，保证行驶的平顺性，过滤路面细碎振动；在车辆紧急制动、高速过弯的工况下，传感单元可快速捕捉车身的俯仰、侧倾带来的减震器位移差，配合阻尼调整抑制车身姿态变化，提升操稳性能。结构设计过程中充分考虑了不同工况下的受力特性，弹簧的刚度匹配经过多轮迭代，既保证空载状态下的静态高度符合设计要求，又能在满载大冲击工况下预留足够的压缩行程，避免刚性撞击；内部的传感模块做了灌封密封处理，可耐受-40℃到120℃的工作温度范围，适应不同地域的使用环境，同时具备良好的抗电磁干扰能力，不会被车载其他电子设备的信号干扰，也不会对外产生电磁辐射影响其他车载电器正常工作。相比外置传感器的主动悬架方案，该集成式结构减少了额外的安装支架、线束接插件，整体重量仅比同规格传统减震器增加不到5%，不会给整车带来过多的簧下质量增加，保证了悬架的响应速度。
