剪式扭力加载控制机械装置结构

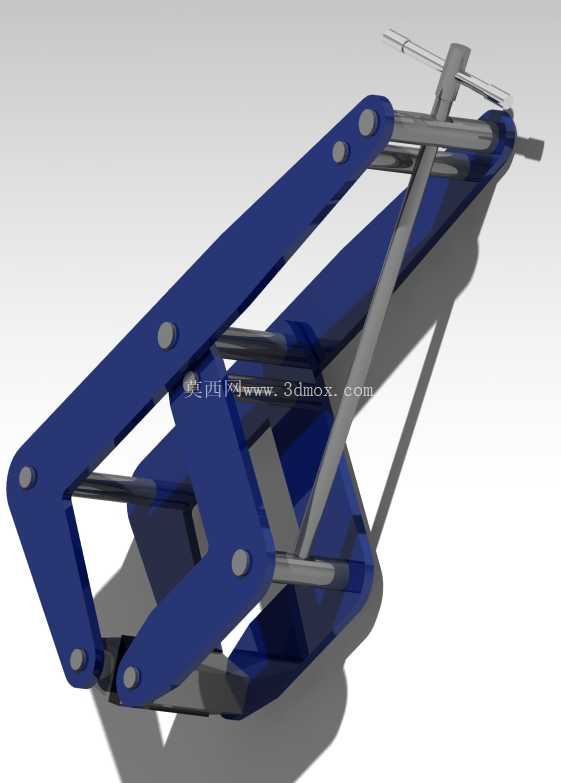

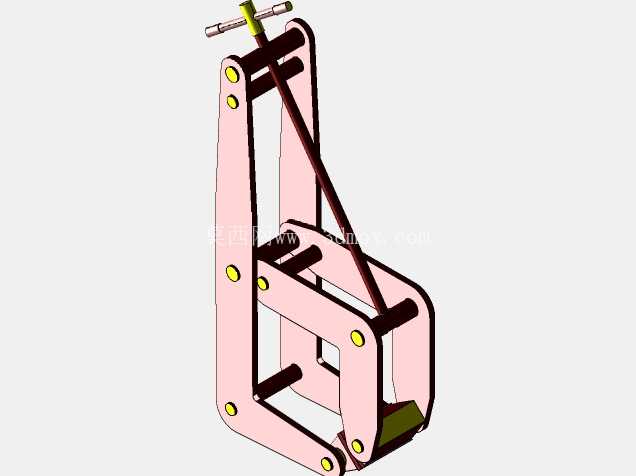

这套剪式结构的扭力控制装置，核心应用场景集中在零部件装配环节的扭力校验、小规格构件的抗扭性能测试工位，也可集成在小型手动压装、扭装工装里作为力值调节执行单元，替代部分需要恒定扭力输出的手动操作工位，避免人工施力不均导致的装配失效问题。从结构功能来看，装置采用多组铰接连杆组成的剪式伸缩框架作为力的传递主体，铰接点全部采用圆柱销轴配合，转动副预留了合理的配合间隙，既保证连杆开合过程无卡滞，又能控制侧向窜动量在装配允许的公差范围内，避免力传递过程中出现偏载。顶端的T型操作杆是力输入部件，操作人员转动操作杆时，杆身的螺纹副会带动剪式框架的两个输入端做相向或反向运动，通过连杆的角度变化将输入的转动力矩放大后传递到末端的执行端，末端的方形接口可以适配不同规格的套头、夹具，用来对接待测试或者待装配的工件。设计思路上没有采用复杂的齿轮减速结构，而是利用剪式连杆的力放大特性，在保证足够输出扭力的前提下压缩整体结构体积，相比同扭力输出的齿轮式扭力扳手，这套结构的零件加工难度更低，铰接销轴、连杆板件都可以采用常规的铣削、钻削工艺完成加工，不需要高精度的齿轮加工设备，适合小批量工装的自制场景。从安装边界来看，装置整体收拢状态下的长度可以控制在300mm以内，最大开合角度下的框架宽度不超过120mm，不需要额外的固定安装基座，操作人员可以手持使用，也可以通过框架中部的安装孔固定在工作台架上作为固定工位的扭力输出单元，适配不同的作业空间需求。结构的受力路径经过了针对性优化，所有连杆的受力点都集中在铰接销轴的中心连线上，避免连杆承受额外的弯曲力矩，板件的厚度根据受力大小做了差异化设计，靠近输入端的连杆板件厚度比末端连杆厚2mm，抵消输入端力臂较短带来的应力集中问题，销轴采用调质处理的45号钢制作，表面硬度达到HRC28-32，能够承受反复转动带来的磨损，延长工装的整体使用寿命。在实际使用过程中，这套装置可以通过调整螺纹副的导程来改变扭力输出的调节精度，导程越小，相同转动角度下的扭力变化量越小，适合需要精确控制扭力值的精密装配场景，导程更大的规格则适合需要快速加载的粗扭力测试场景，不需要更换整体框架，只需要更换操作杆的螺纹段和对应的配合螺母就可以完成参数切换，具备不错的场景适配性。剪式框架的两侧设置了导向光杆，光杆穿过连杆上的导向孔，在框架开合过程中起到限位作用，避免连杆受力时出现侧向偏移，保证末端输出的扭力始终和工件的轴线保持同轴，不会因为偏载导致测试数据偏差或者装配时的螺栓断裂、螺纹滑牙问题。末端的执行接口采用标准的方隼结构，和市面上通用的扭力扳手套筒接口尺寸一致，不需要定制特殊的连接配件，用户可以根据自己的作业需求直接更换不同规格的套筒、夹头，降低了配套使用的成本。
