外螺纹侧进气黄铜喷嘴结构设计

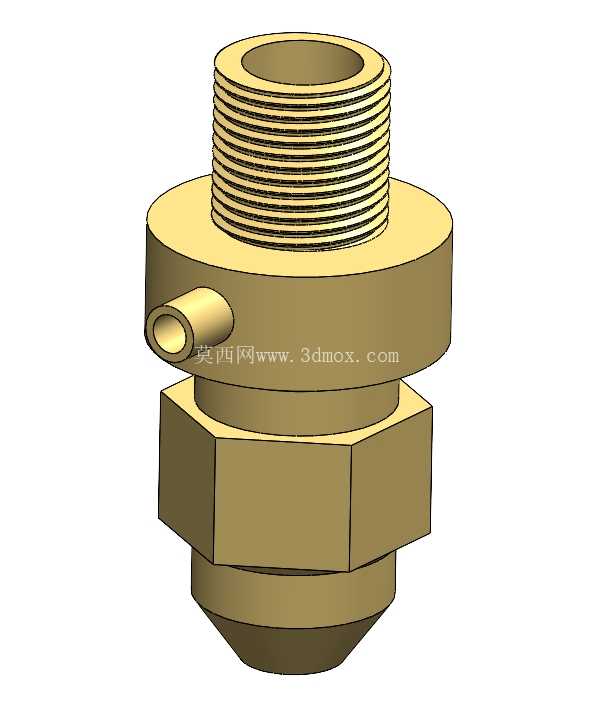

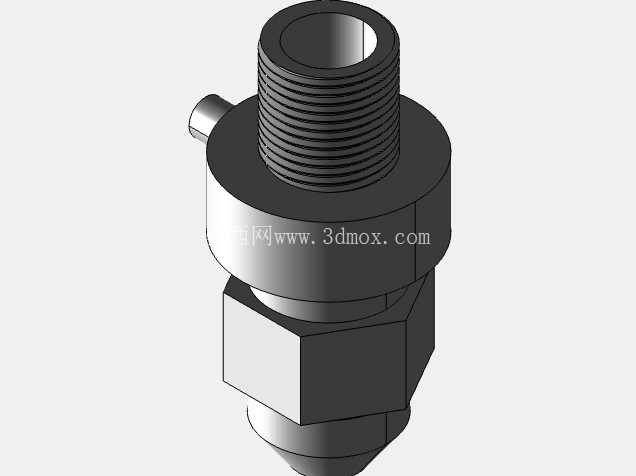

在压铸生产的喷涂工序、小型流体输送的定向喷射工位、低压气动雾化作业场景中，这类带侧进气通道的黄铜喷嘴是核心执行部件，它的结构设计直接决定了喷射覆盖范围、介质混合均匀度以及长期工况下的密封可靠性。从实际装配场景来看，喷嘴上部的外螺纹段是主介质接入端，通常匹配对应规格的内螺纹管路接头，用来通入待喷射的液态介质，比如压铸工序中的脱模剂、冷却润滑液，或是雾化作业中的水性涂料、清洗液，螺纹段的长度经过适配，既保证足够的螺纹啮合圈数满足承压密封要求，又不会因为旋入过长挤占内部流道空间。中部的六角结构是专门预留的装夹受力位，现场安装时可以用标准开口扳手或者活动扳手卡持该部位施加扭矩，避免直接夹持螺纹段或者下部喷射端造成零件变形、表面损伤，六角的对边尺寸按照常规五金件的扭矩适配要求设计，既不会因为尺寸过小导致装夹时打滑，也不会因为尺寸过大挤占周边安装空间，适配多数紧凑排布的喷嘴安装工位。侧部伸出的小直径接口是压缩空气接入通道，和主介质流道在喷嘴内部的混合腔连通，当压缩空气以设定压力通入时，会在混合腔位置和主介质形成紊流混合，让液态介质被初步破碎雾化，最终从下部的锥形喷口以均匀的雾状或者束状喷出，相比单通道的直喷喷嘴，这种侧进气结构不需要额外外接混合阀件，整体集成度更高，在排布密集的喷涂工位上可以减少管路接驳的复杂度。下部的锥形收缩段是流道的最终导向部分，锥角的取值经过流道仿真验证，既保证混合后的介质能够在锥段完成加速，又不会因为锥角过小导致流道阻力过大、压力损失超标，喷口的端面做了小倒角处理，避免加工或者安装过程中出现磕碰毛刺，影响喷射流型的规整度。从材质选择来看，选用黄铜作为加工基材，一方面是因为黄铜的切削加工性能优异，压铸或者机加工成型时都能获得较高的尺寸精度，内部流道的表面粗糙度容易控制，减少介质残留堵塞的概率；另一方面黄铜的耐腐蚀性较好，面对常规的水性脱模剂、弱碱性清洗液都有不错的抗蚀能力，不需要额外做表面处理就能满足多数工况的使用寿命要求，同时黄铜的材质硬度适中，和钢制管路接头连接时，螺纹副的贴合度更好，不容易出现咬合或者密封泄漏的问题。在安装边界的考量上，这类喷嘴的整体轴向尺寸控制在紧凑范围内，侧进气接口的伸出方向可以根据现场管路排布做周向调整吗？不，这个结构的侧进气接口和主体是一体结构，所以在安装工位设计时需要提前预留侧方的气管接驳空间，避免安装后气管和周边结构产生干涉，六角部位的最大外径是整个零件除了顶部法兰盘之外的最大径向尺寸，安装孔的让位直径只要略大于六角对边尺寸，就能满足喷嘴的穿装要求，顶部的法兰盘是安装限位结构，旋紧后法兰盘的下端面会和安装基座的表面贴合，配合密封垫片就能实现安装位置的端面密封，不需要额外设置锁紧螺母，减少了装配零件数量。从建模逻辑来看，构建这个模型时，首先要确定整体的轴向基准，以顶部螺纹的端面作为装配基准面，依次向下绘制外螺纹段、法兰盘、六角柱段、下部锥段的轮廓，侧进气接口的位置要避开六角的棱边位置，选择在法兰盘下方的圆柱段侧面开孔，保证接口根部的结构强度，避免安装气管时受力出现断裂，内部流道的绘制要保证主通道和侧进气通道的相贯线处做圆滑过渡，减少流体经过时的紊流损失，所有的棱边位置都要按照工程实际要求做倒角或者倒钝处理，尤其是和密封件接触的端面，不能有尖锐毛刺，否则会划伤密封垫片导致泄漏。这类喷嘴在实际使用中，常见的失效形式包括喷口堵塞、螺纹磨损、侧进气接口断裂，所以在设计时除了尺寸精度的控制，还要保证各部位的壁厚均匀，尤其是侧进气接口和主体连接的根部，要做适当的圆角加强，避免应力集中，黄铜材质的壁厚只要满足常规1.5MPa以内的工作压力要求即可，不需要过厚导致零件重量增加、材料浪费。在压铸模具的配套应用中，这类喷嘴通常成组安装在喷涂机械臂的末端，按照模具型腔的排布位置调整喷射角度，对模具表面均匀喷涂脱模剂，侧进气的结构可以让脱模剂的雾化效果更好，不会出现大液滴流淌的情况，既能减少脱模剂的消耗量，也能避免模具表面积液导致的铸件表面缺陷。在小型清洗设备的应用中，这类喷嘴可以接入清水和压缩空气，形成高压气雾射流，对小型零部件的表面残留污渍进行吹扫清洗，相比纯高压水射流，气雾混合的射流覆盖范围更大，清洗效率更高，同时耗水量更低。
