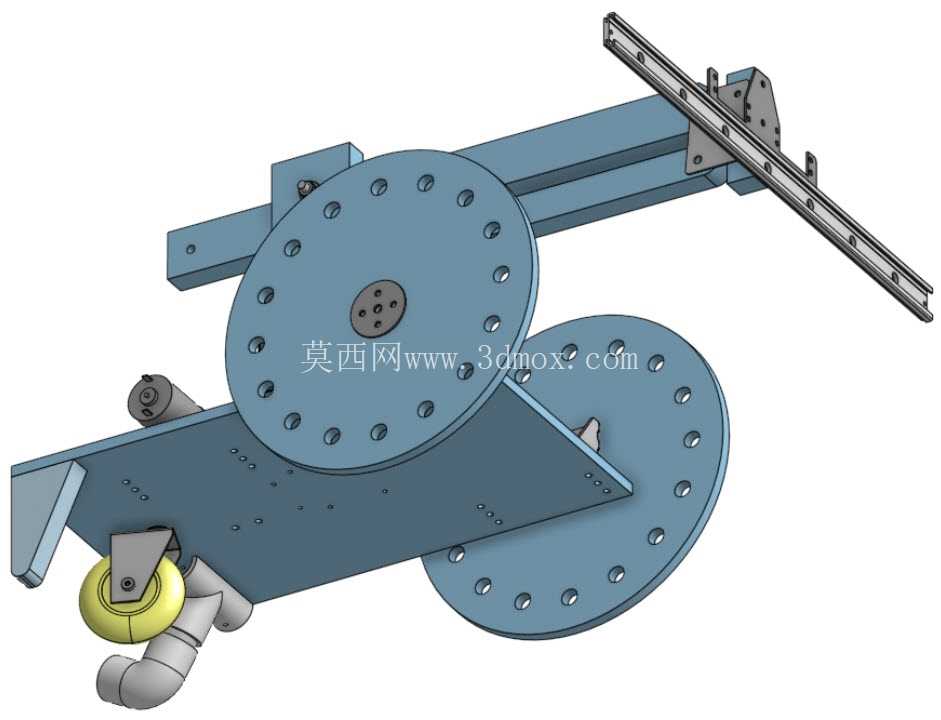

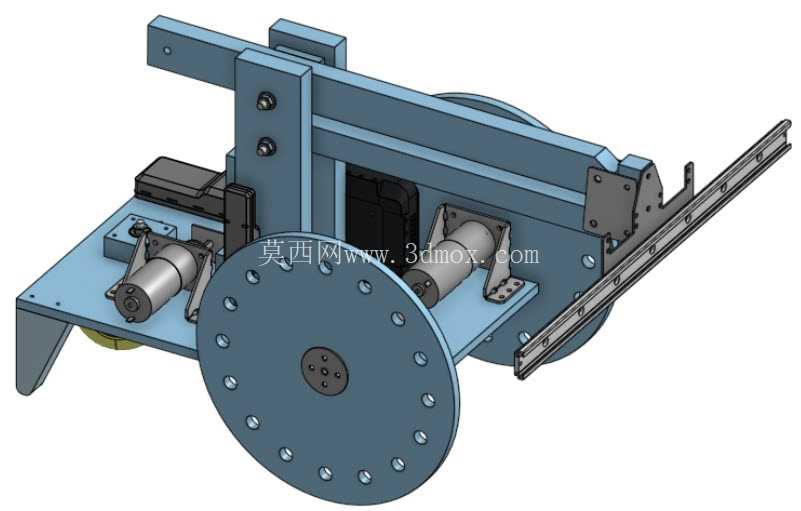

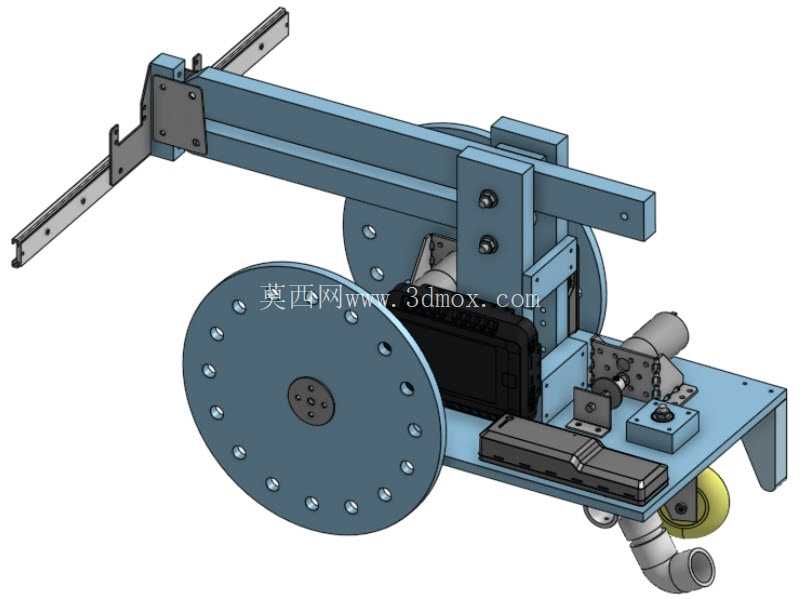

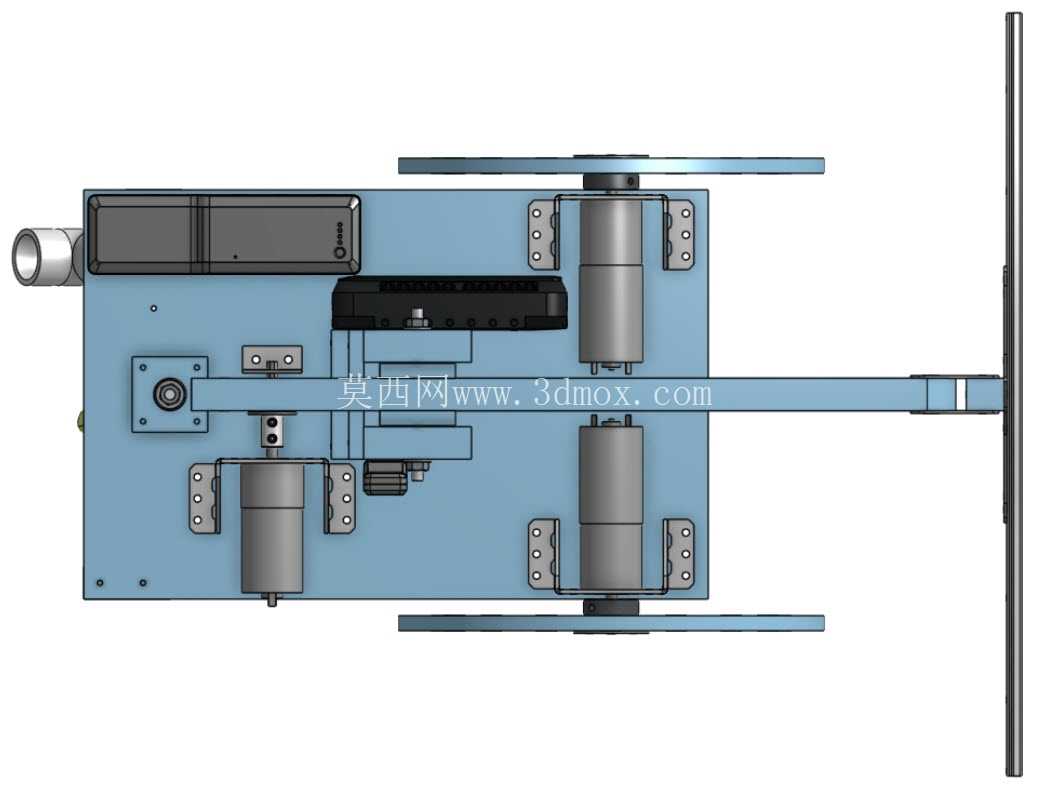

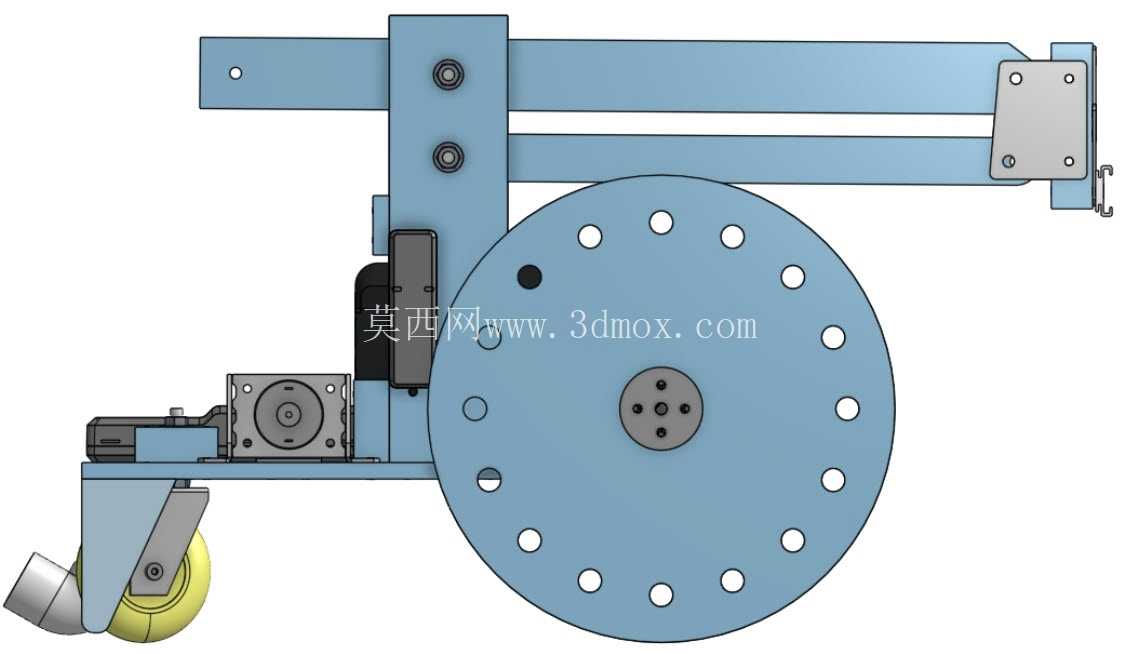

BEST Robotics竞赛用轮式示例机器人结构

这款轮式移动机器人结构，最初面向青少年工程竞赛的入门团队开发，核心定位是提供一套可直接复用、按需修改的基础移动与操作载体，避免无经验团队从零搭建时出现驱动布局不合理、结构强度不足、动作卡滞等常见问题。从实际应用场景来看，它既可以作为BEST Robotics等工程类竞赛的基础底盘改装载体，也能作为高校机械专业讲解轮式移动机构、连杆传动的教学演示样机，还能经过简单改装后用于车间轻型物料的短途转运、实验室小型设备的巡检作业，适配对成本控制要求高、需要快速迭代修改结构的使用场景。

从功能特性来看，整套结构的驱动部分采用大电机二轮直驱方案，省去了复杂的减速传动链路，既降低了装配调试的难度，也减少了传动环节的功率损耗，两轮差速的转向方式可以实现小半径转向，适配竞赛场地内狭窄通道的通行需求。针对轮式机器人高速移动、急转时容易出现的侧翻问题，后脚轮设计了两种可切换的支撑形式，团队可以根据自身竞赛任务的场地坡度、移动速度、负载位置选择对应的支撑结构，无需重新设计整个后轮安装位，大幅降低改装的时间成本。手臂执行端采用带水平滑轨的滑轮式四连杆机构，搭配两个独立的伺服安装支架，滑轨可以拓展末端执行器的水平作业范围，四连杆的传动形式可以保证末端动作的稳定性，避免悬臂结构在抬升负载时出现形变抖动，两个伺服位可以根据任务需求加装夹爪、拨杆、抬升托板等不同执行件，适配物料拾取、障碍拨除、物件抬升等不同作业需求。

设计思路上，整套结构没有绑定特定的竞赛任务主题，所有安装位都预留了足够的改装冗余，底盘的型材安装面预留了规则排布的安装孔位，团队可以根据自身需求加装传感器支架、额外的负载安装板、辅助轮组等结构，不需要对原有主体结构做破坏性修改。驱动电机的安装座采用可调式设计，可以通过调整安装座的张紧位置，适配不同直径的驱动轮，满足不同场地对移动速度、抓地力的需求。后轮的两种支撑结构分别对应高速移动和重载作业两种工况：采用单支点支撑时，后轮转动阻力小，机器人移动灵活性更高，适合需要长距离快速移动的场景；采用双支点支撑时，后轮与地面的接触支撑范围更大，机器人整体重心的稳定边界更宽，即使急转、末端负载外伸时也不容易出现侧翻，适合需要搭载较重执行机构、作业时重心偏移量大的场景。手臂部分的水平滑轨采用标准型材拼接，用户可以根据自身作业范围需求更换不同长度的滑轨，不需要重新设计整个手臂的连接结构，四连杆的铰接点都采用了无油衬套作为转动副，长时间往复动作也不会出现过度磨损导致的间隙过大问题。

从安装边界与尺寸适配来看，整套结构的主体框架采用标准铝型材拼接，整体宽度控制在常规竞赛场地通道的允许范围内，驱动轮采用大直径镂空轮结构，既可以降低整体重量，也能提升在不平整场地上的通过性，轮缘的安装孔位可以直接适配常规的橡胶轮圈，不需要额外定制连接法兰。驱动部分的大电机安装位兼容常规的直流减速电机安装尺寸，用户不需要额外加工转接板就能完成电机装配，手臂部分的伺服支架适配标准尺寸的舵机安装孔位，更换不同扭矩的伺服舵机时不需要重新打孔。底盘的底部预留了电池、控制板的安装空间，所有电气元件的走线都可以沿着型材的槽位布置，避免移动过程中线路被轮组卷入、被场地障碍刮蹭。需要注意的是，当末端滑轨完全伸出、负载挂载在滑轨最远端时，整体重心会向前轮方向偏移，此时需要搭配双支点的后脚轮结构，同时可以在底盘尾部加装适当的配重块，保证整机的重心落在前后轮的支撑多边形范围内，避免爬坡、急停时出现前倾翻倒。整套结构的所有连接部位都采用标准紧固件装配，没有焊接、粘接等不可拆卸的连接结构，用户在调试过程中可以快速拆解更换损坏的零件，也可以根据测试结果快速调整各部件的安装位置，缩短迭代调试的周期。
