便携折叠式户外炭烤炉结构设计

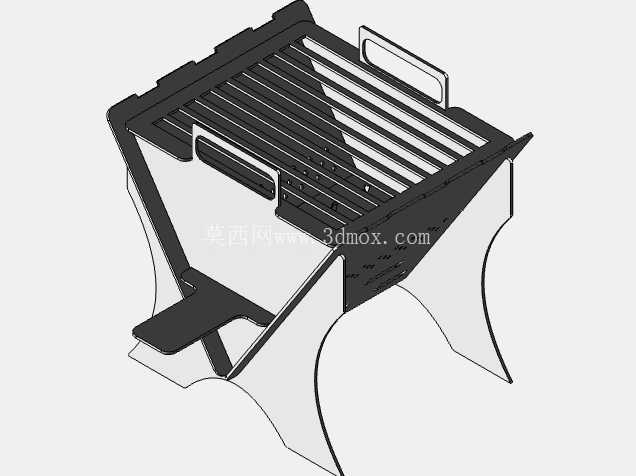

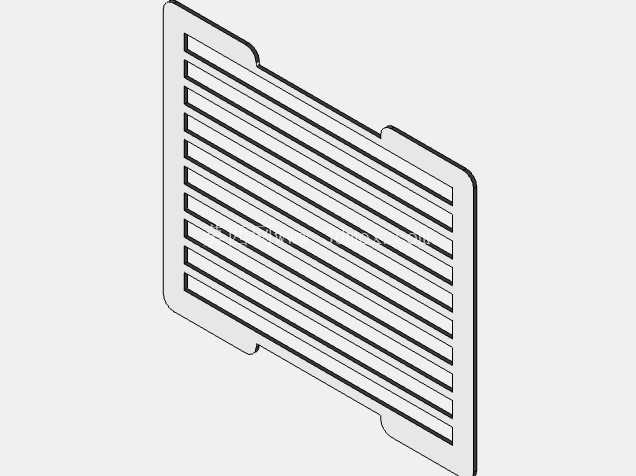

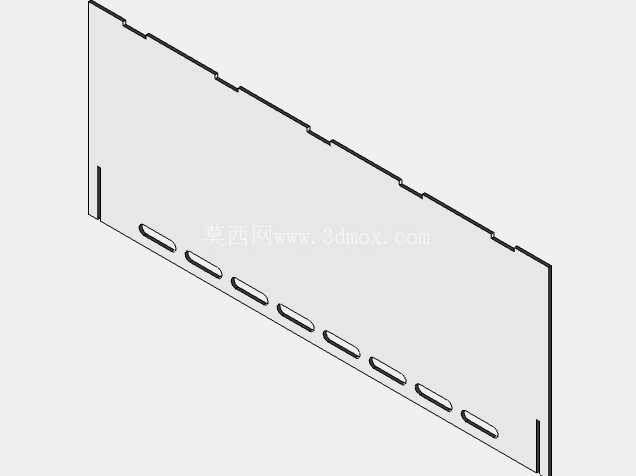

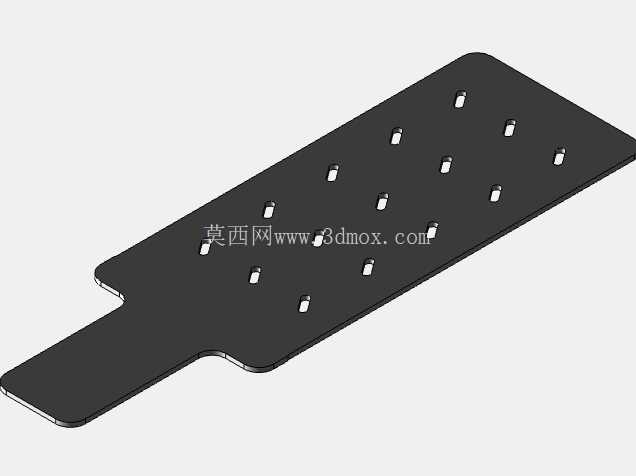

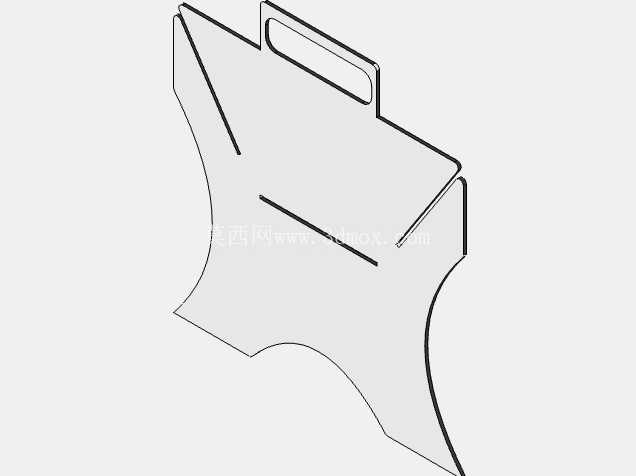

这款折叠式炭烤炉的结构设计，核心围绕户外轻量化露营、短途自驾野餐、庭院小型聚会这类高频使用场景展开，区别于传统固定式烤炉的笨重形态，整体采用薄钢板弯折成型的无多余紧固件结构，展开后即可形成稳定的承托与燃烧空间，折叠后可收拢为扁平状，大幅降低收纳占用的空间，适配车载后备箱、露营装备包的常规储物尺寸。从功能实现逻辑来看，烤架区域采用等间距格栅条设计，格栅间隙控制在8mm左右，既可以避免小块木炭掉落至接灰区域，又能保证炭火的空气流通效率，让燃烧过程中的氧气供给充足，减少炭块燃烧不充分产生的烟气，同时格栅条的上平面做了微凸的防滑处理，放置烤网、烤盘时不会出现侧滑移位的情况。炉体两侧的一体化弯折提手，在展开状态下与炉身侧面形成15度的夹角，既可以在烤炉温度未完全升高时短距离挪动位置，又能作为炉体结构的加强筋，提升薄钢板炉身的侧向抗形变能力，避免搬运过程中炉体出现扭曲变形。炉身底部的弧形支撑腿，采用向外展开的八字形布局，支撑点的外接圆直径比炉身上部宽出120mm左右，放置在不太平整的草地、砂石地面时，依然可以保持稳定的支撑状态，不会因为轻微的外力碰撞出现侧翻，同时支撑腿与炉身主体为一体化弯折连接，没有额外的铰接销轴，减少了长期使用后铰接件磨损松动的故障点。接灰区域采用倾斜式导流结构，木炭燃烧产生的灰烬会顺着倾斜的内壁滑落至底部的集灰区，不会堆积在炭火区域堵塞通风间隙，使用后清理时只需将炉体倾斜即可倒出全部灰烬，无需额外拆卸零部件。从设计思路上，整个炉体的零件全部采用钢板激光切割后一次弯折成型，没有焊接工序，生产过程中不需要额外制作复杂的焊接工装，装配时仅需将各弯折部位卡入对应的定位槽即可完成组装，既降低了生产加工的成本，又让用户在收到产品后不需要额外工具就能快速完成展开使用。在安装边界方面，这款烤炉展开后的整体高度为220mm，烤面距离地面的高度为180mm，符合人坐姿状态下烤制食物的操作高度，不需要额外搭配支架使用，烤面的有效使用面积为320mm*280mm，可以同时容纳3-5人份的食材烤制需求，折叠收拢后的整体厚度仅为35mm，可以轻松放入常规的露营收纳袋中，整体重量控制在2.7kg左右，单人即可轻松携带。炉体的侧边预留了通风缺口，在炭火燃烧过程中，外部空气可以从侧边缺口进入炉腔内部，形成自下而上的空气流通路径，不需要额外配备电动送风装置，就能保证炭火的燃烧温度维持在适合烤制的区间，同时通风缺口的位置做了向内的翻边处理，避免火星从侧边溅出引发安全隐患。烤架前端的延伸导流板，在烤制油脂含量较高的食材时，滴落的油脂会顺着导流板流向炉体前方的接油区域，不会直接滴落到炭火上产生大量油烟，也避免了油脂在炉体内壁堆积碳化后难以清理的问题。整个结构没有易损的小零部件，长期使用后即使出现局部形变，也可以通过手动弯折校正，不需要更换配件，适配户外使用场景下复杂的使用环境，不会因为小零件损坏导致整个设备无法使用。
