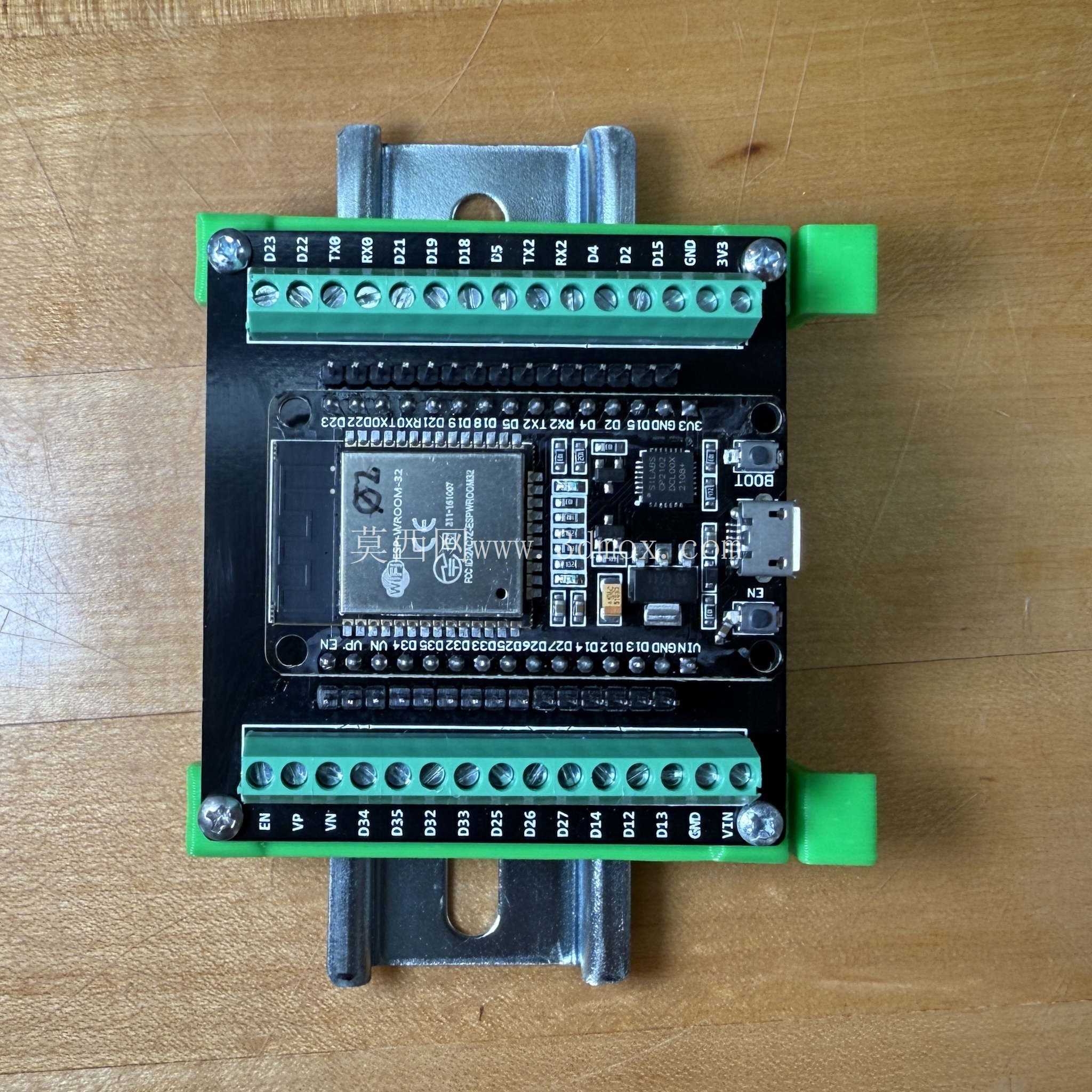

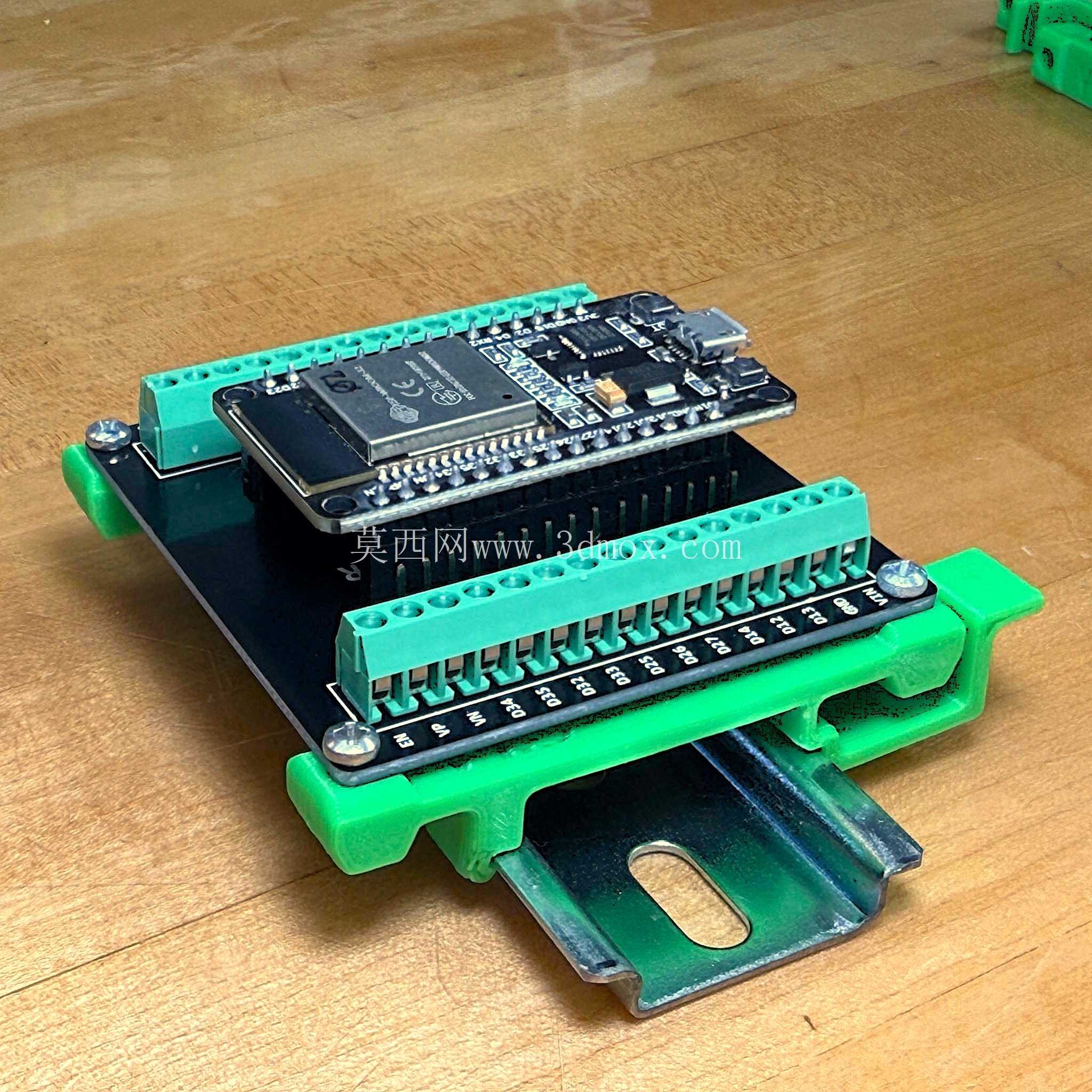

DIN导轨安装式ESP32扩展板固定支架

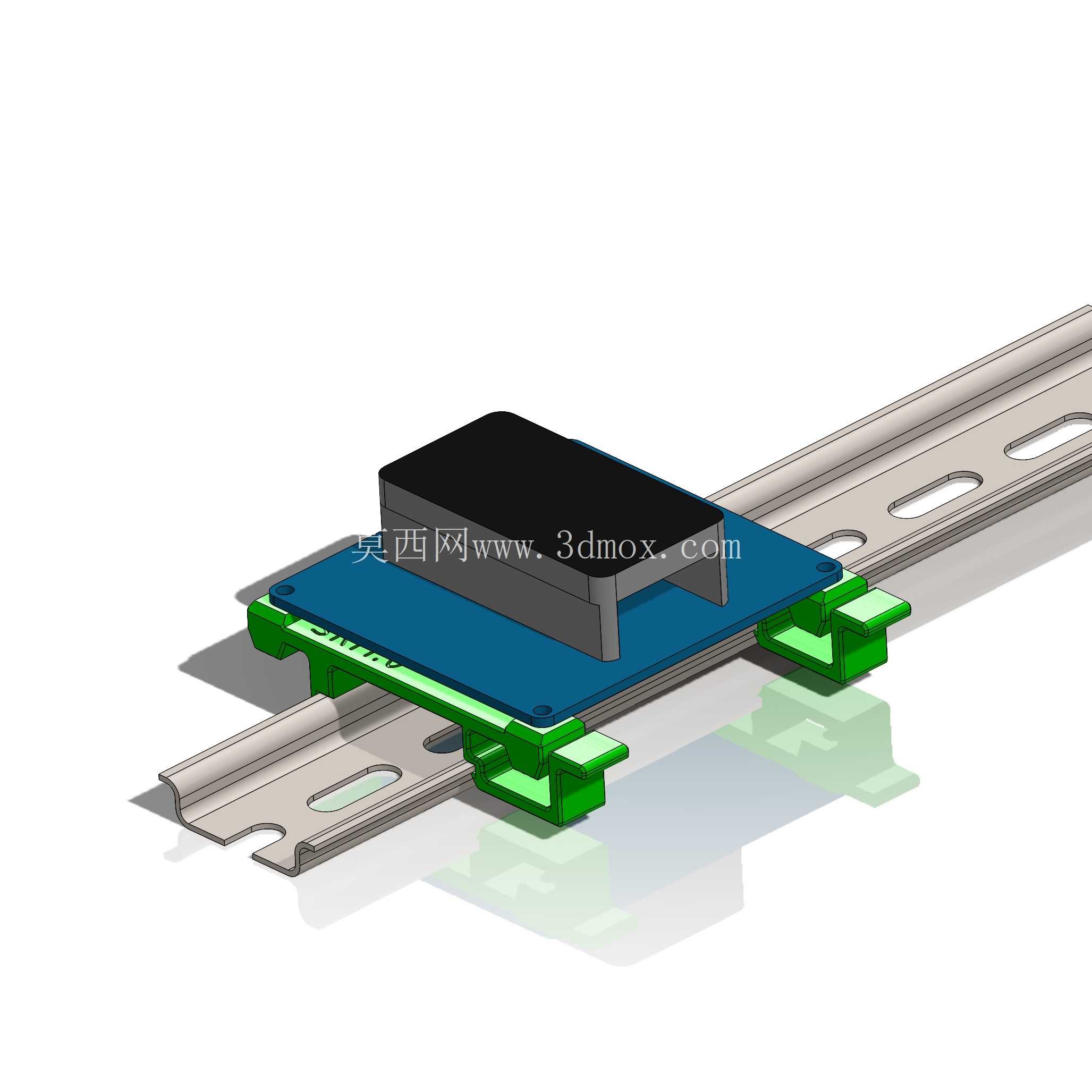

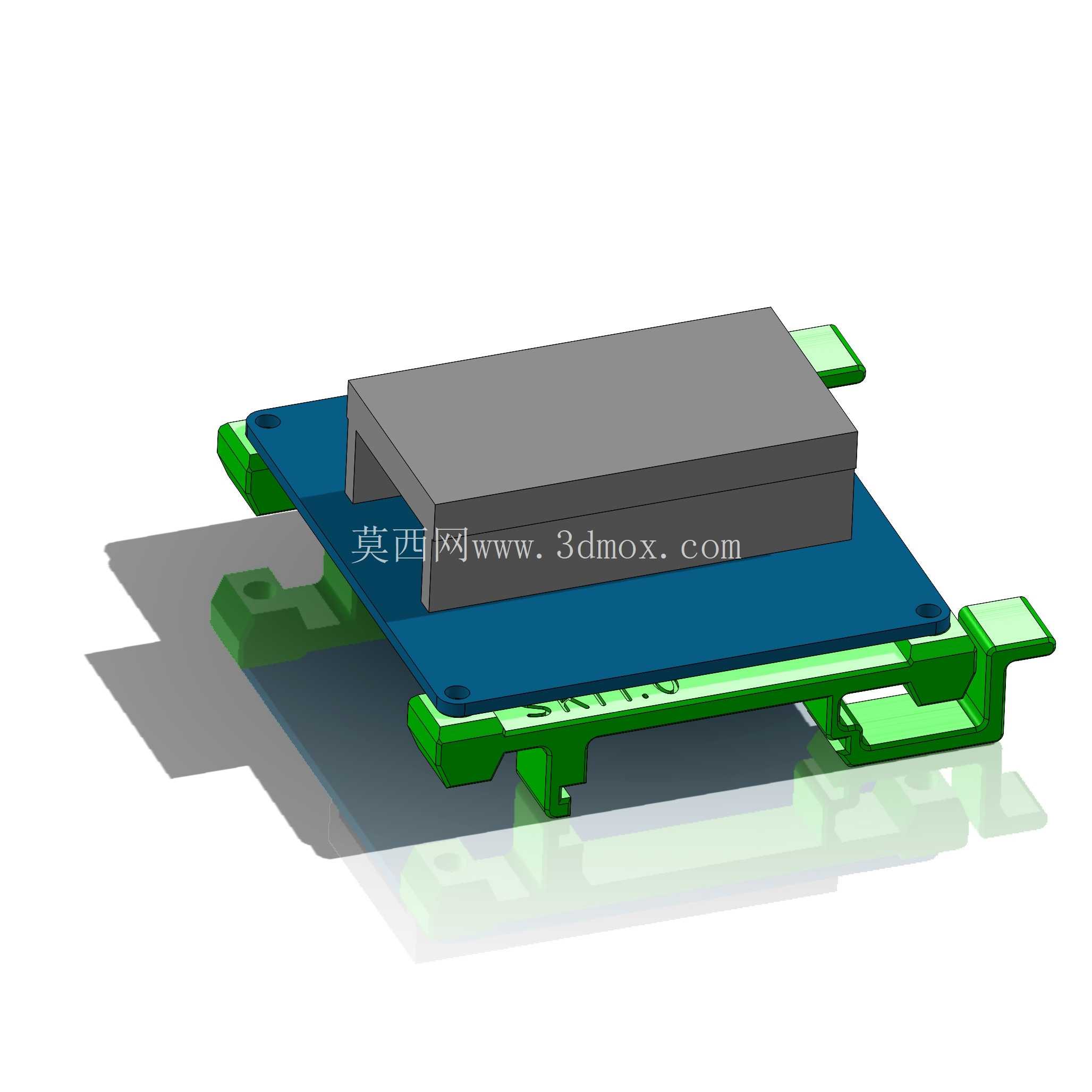

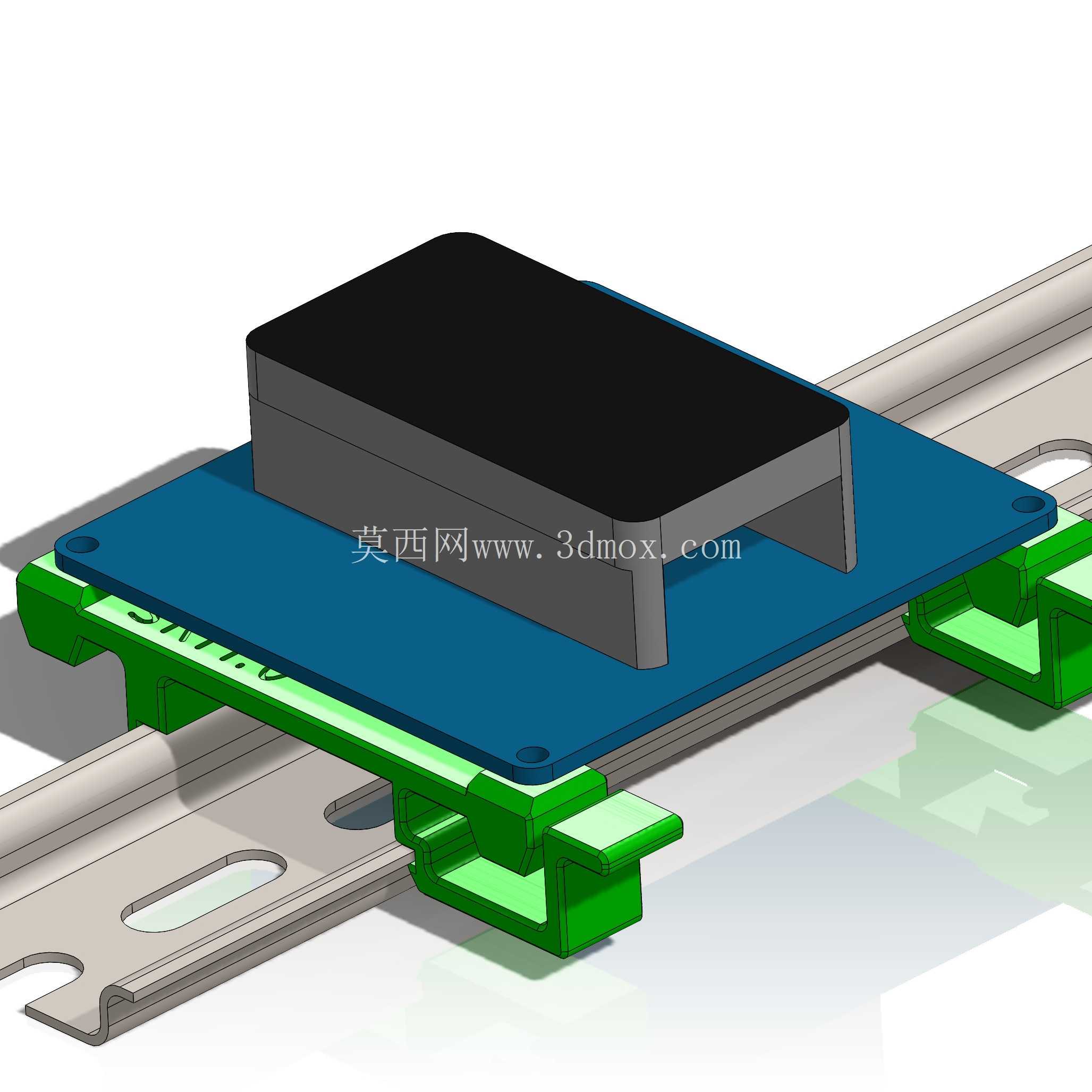

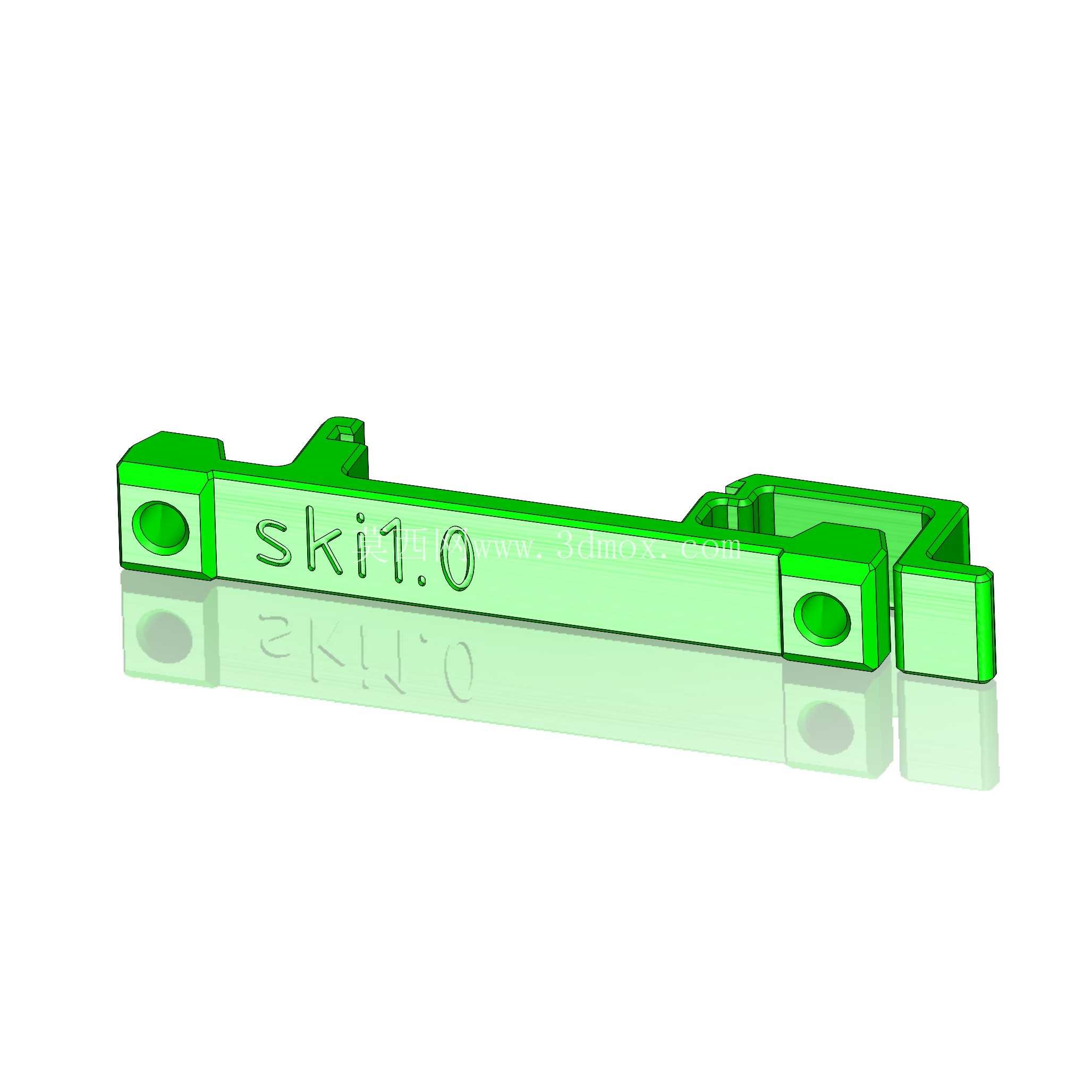

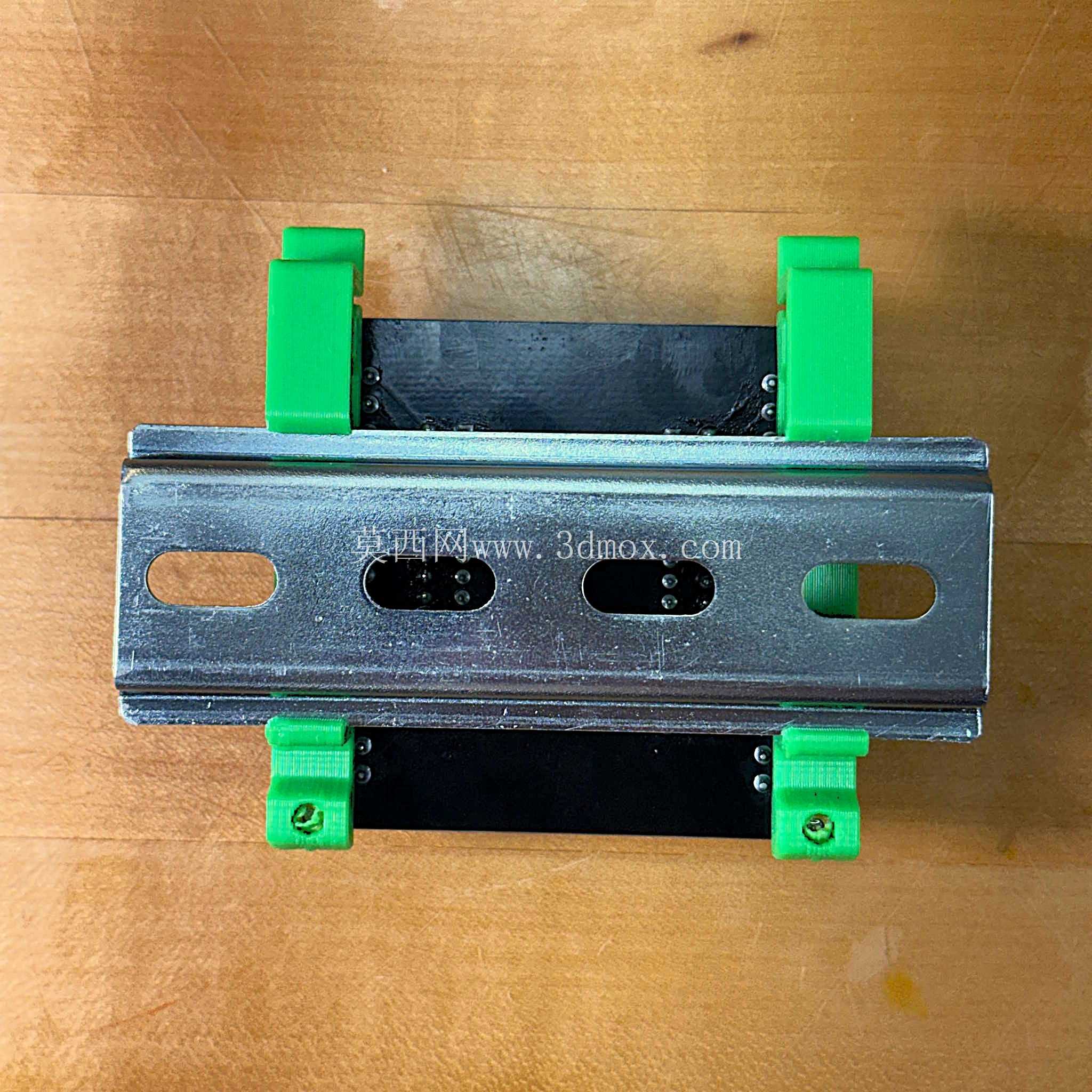

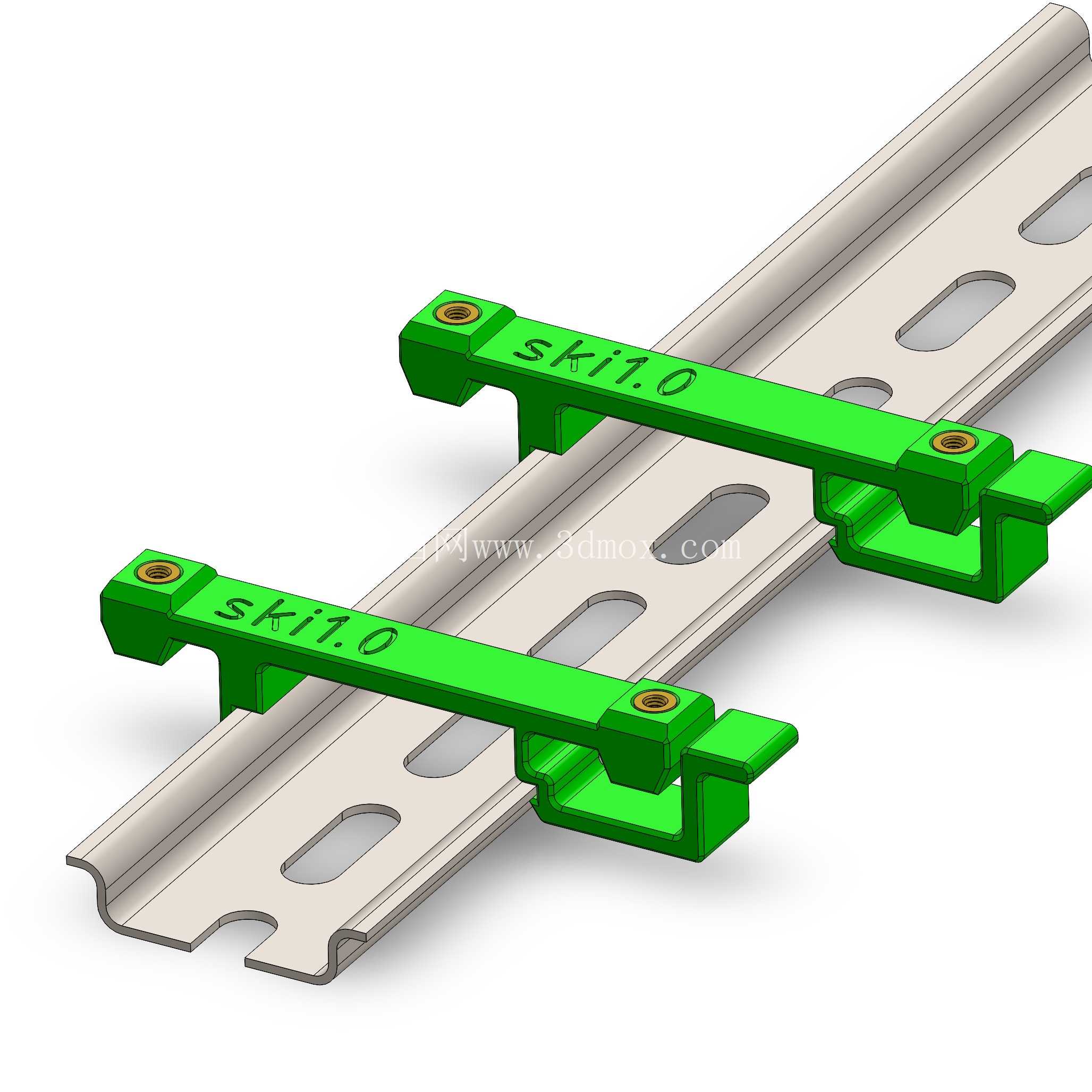

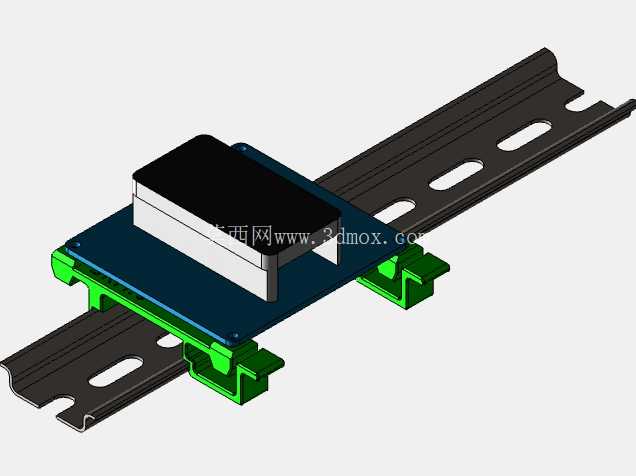

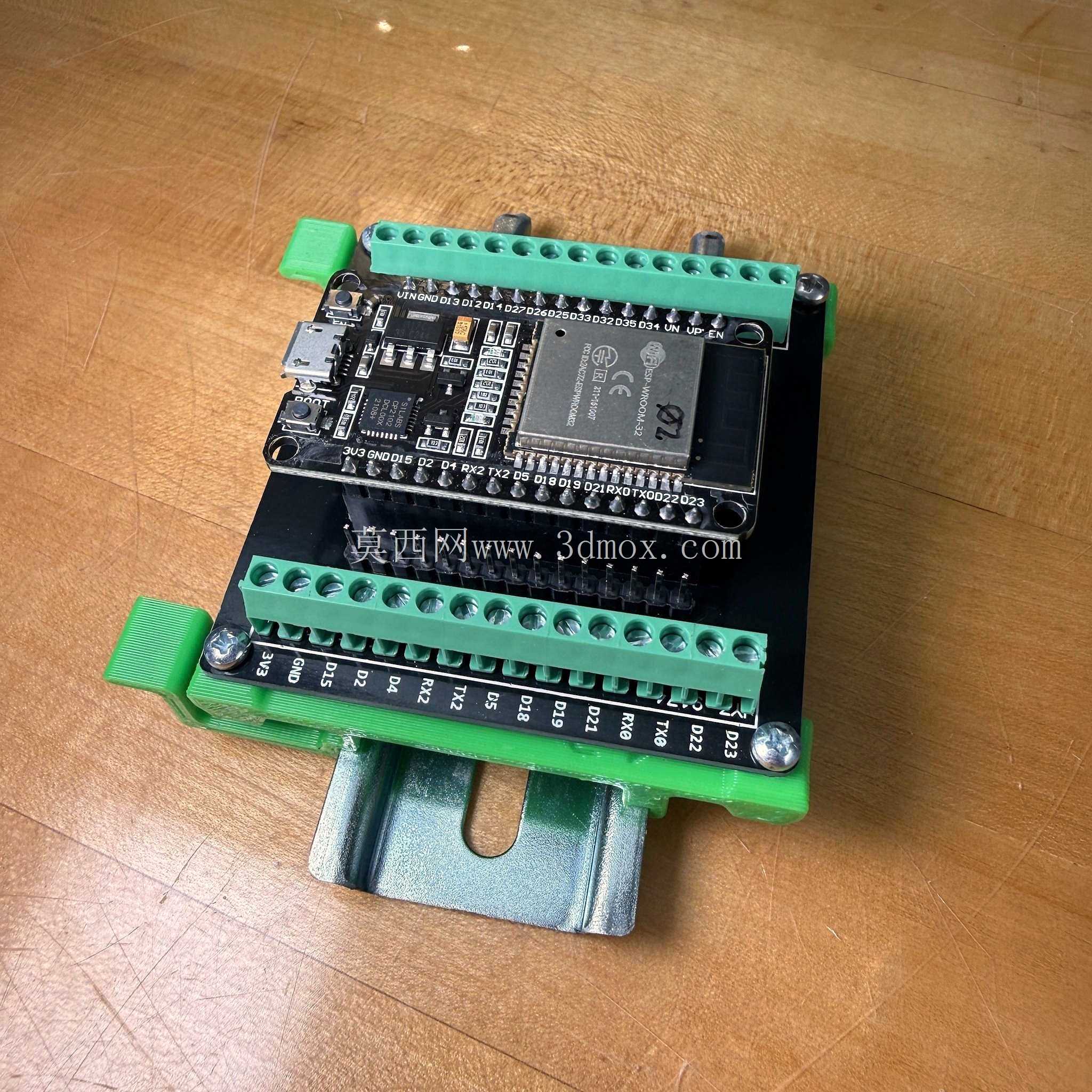

在电子项目组装、小型工控系统搭建的现场场景里，DIN导轨作为标准化安装载体，几乎是所有柜内电子模块的通用承载基础，很多开发者在使用ESP32扩展板做原型验证或者小批量设备搭建时，经常会遇到板件无法直接卡装到标准DIN导轨上的问题，要么需要额外打孔用扎带捆绑，要么临时用双面胶粘贴，不仅固定可靠性差，后期维护拆换也十分不便，这款卡装式固定支架就是针对这类实际痛点设计的安装配件。从实际使用场景来看，这类支架主要面向桌面级电子原型开发、小型嵌入式设备柜内安装、开源硬件项目组装等场景，适配市面上通用的35mm标准DIN导轨，也就是工控柜内最常用的TS35导轨规格，安装时不需要额外在导轨上打孔，也不需要额外的固定座，直接依靠支架自身的卡扣结构就能卡紧在导轨的卷边位置，单人徒手就能完成安装拆卸，不需要借助额外工具。结构设计上采用了两件式对称布局，和常见的树莓派导轨安装支架几何尺寸保持兼容，单个支架的卡爪位置做了适配导轨卷边的倒扣结构，卡装到位后会和导轨的内侧卷边形成咬合，横向拉扯时不会出现松脱，同时支架上预留了标准的M2.5螺纹嵌件安装位，配套的是M2.5×6mm的机器螺钉以及热定型黄铜嵌件，安装扩展板时只需要将板件的安装孔对准支架上的嵌件位置，拧入螺钉就能完成板件固定，不会出现塑料螺纹滑牙的问题，反复拆装也能保持足够的锁紧力。从安装边界尺寸来看，支架卡装到导轨上之后，整体突出导轨表面的高度控制在较低范围，不会过多占用柜内的纵深空间，两个支架配合使用时，横向间距可以根据ESP32扩展板的实际安装孔位灵活调整，不需要严格限定孔距，适配不同尺寸的扩展板安装需求，支架和导轨接触的位置做了微小的防滑凸点，卡装后不会沿着导轨横向滑动，设备运行产生的轻微振动也不会导致支架移位。设计过程中充分考虑了3D打印的工艺可行性，整体结构没有大的悬空面，打印时不需要添加过多支撑，普通FDM打印机就能完成制作，打印完成后只需要压入黄铜热嵌件就能直接使用，不需要额外的后处理工序。实际使用时，先将两个支架按照扩展板的孔距预先用螺钉固定在板件背面，再对准导轨的卡装位置按压，听到卡扣卡入的声响就代表安装到位，拆卸时只需要扳动支架下方的解锁卡扣，就能将整个板件连带支架从导轨上取下，维护更换板件时不需要拆卸导轨上的其他配件，也不需要松动导轨的固定结构。和市面上常见的一体式导轨安装支架相比，这种两件式的设计适配性更强，不需要针对特定尺寸的板件开模，只要安装孔位在M2.5规格范围内、孔距在可调区间内的板件都能使用，不管是ESP32扩展板，还是其他同规格的小型嵌入式控制板、传感器转接板，都能通过这套支架固定到DIN导轨上，解决了小批量项目中定制安装件成本高、周期长的问题。支架的主体结构采用等壁厚设计，壁厚均匀，不管是3D打印制作还是后续开模注塑，都能有效避免成型过程中的缩痕、变形问题，卡扣位置做了圆角过渡，反复扳动解锁也不容易出现应力断裂，长期使用的可靠性有足够保障。在柜内布线场景下，这种低位安装的支架不会遮挡板件上的接线端口，板件安装后和导轨之间留有微小间隙，方便板件背面的走线，也能避免板件背面的焊点直接接触金属导轨造成短路问题，不需要额外在板件和导轨之间添加绝缘片，减少了安装时的配件数量。
