竹制传统吹奏长笛结构设计

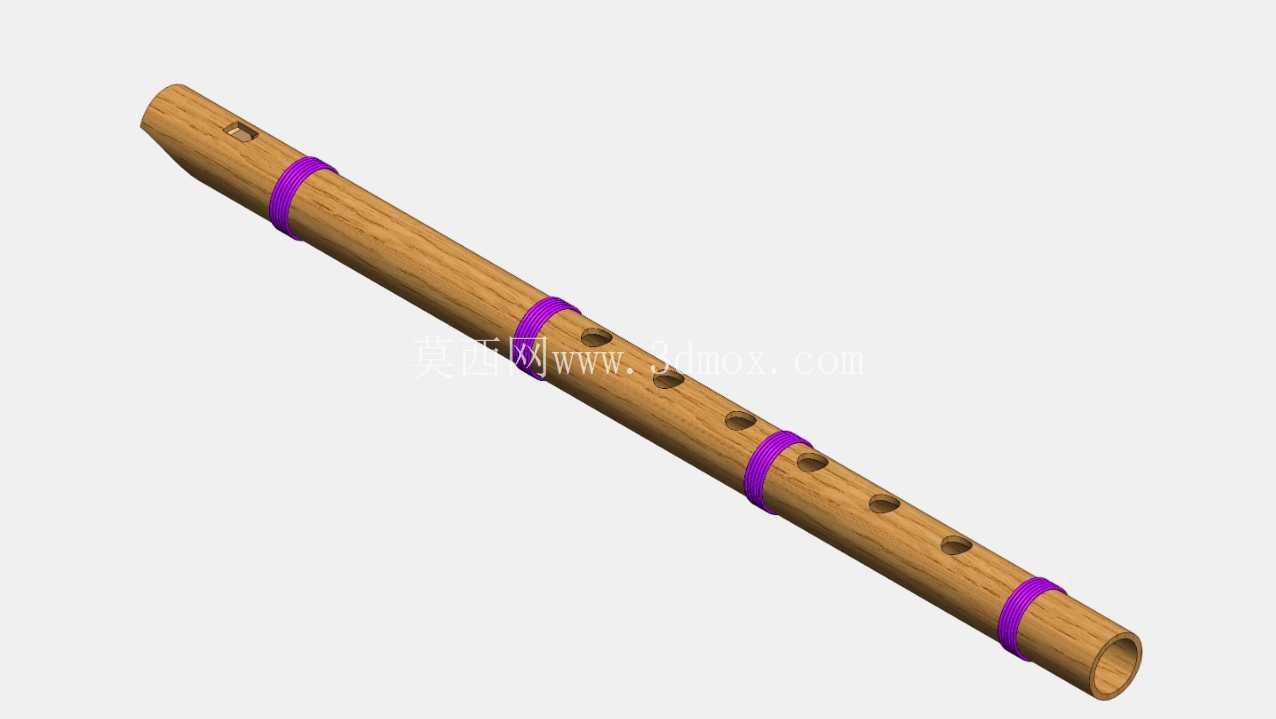

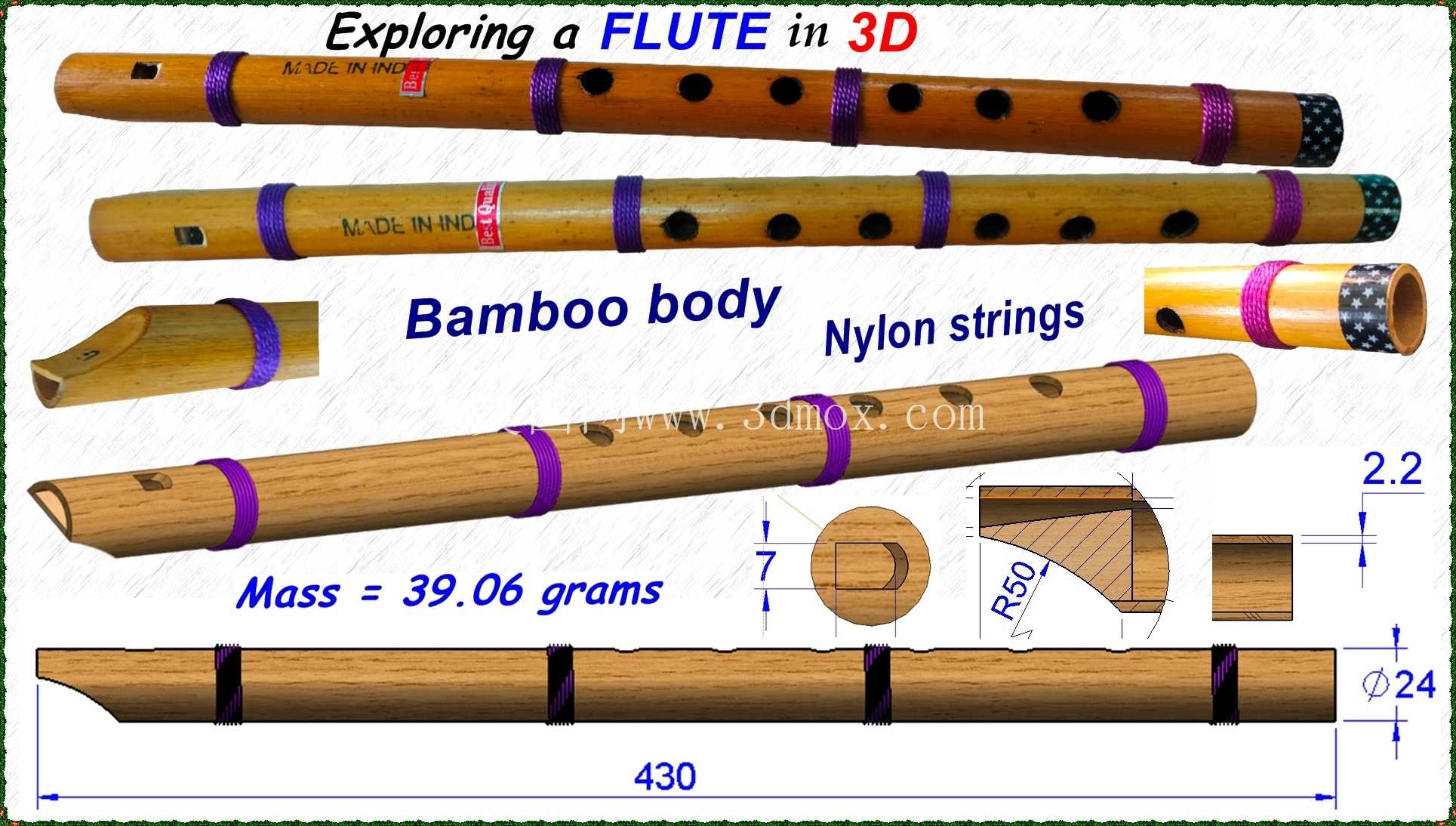

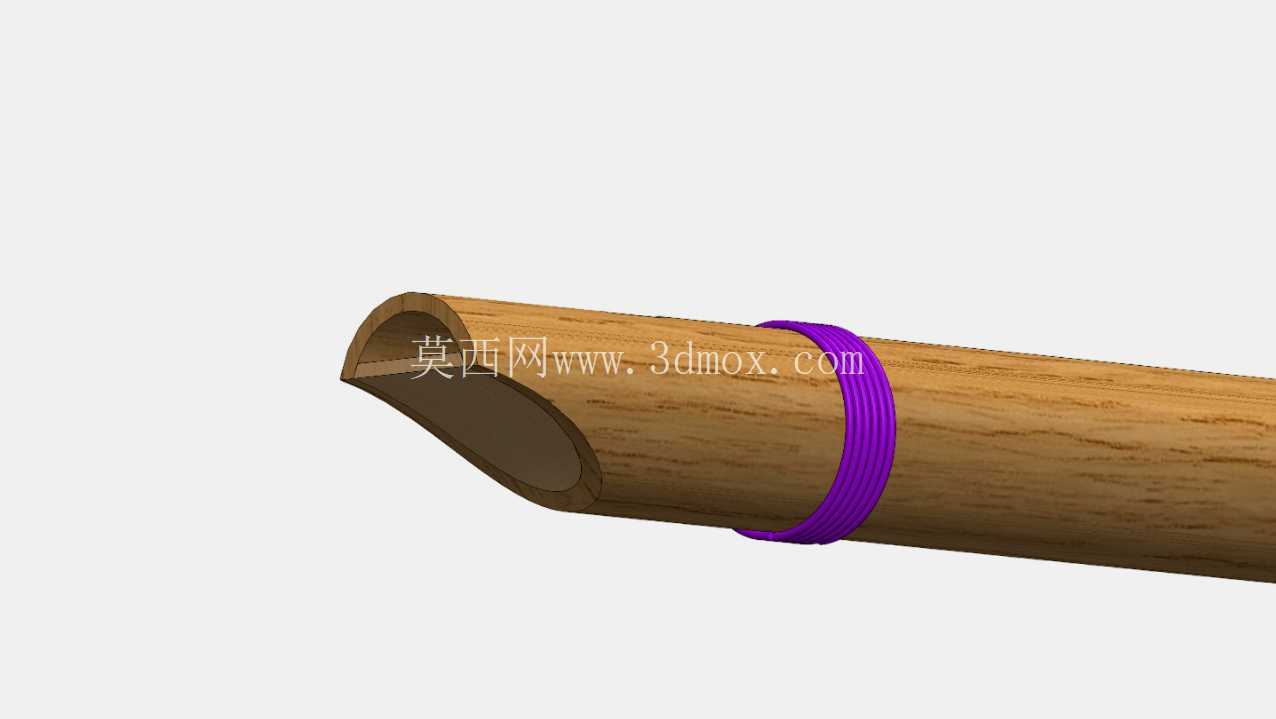

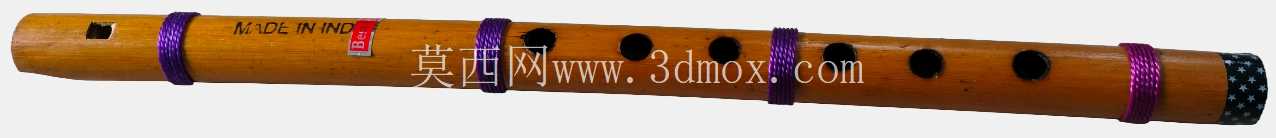

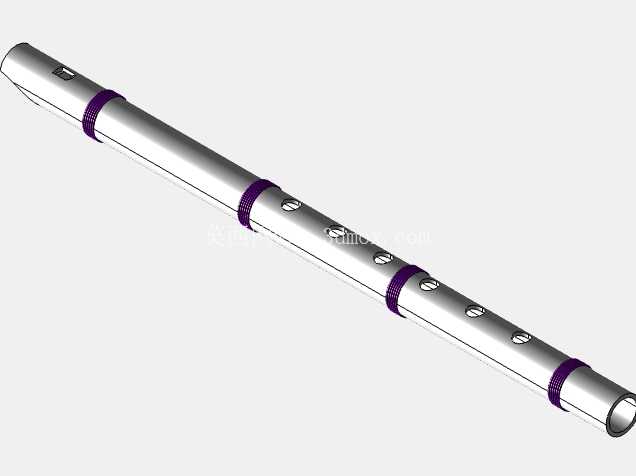

这款竹制长笛的三维结构设计，核心围绕传统竹笛的实际吹奏使用场景展开，在还原天然竹材原生形态的基础上，对各功能结构做了标准化的参数化建模，可用于民族乐器生产的结构验证、文创产品的结构参考、教学演示模型的制作等多个场景。从实际使用维度来看，竹笛作为横吹类气鸣乐器，其核心功能是通过气流在管腔内的振动耦合产生不同频率的乐音，建模过程中首先对管身的内孔锥度做了精准还原，区别于等径塑料管笛，天然竹材的内孔存在自然的微锥度，这一结构直接影响不同音区的音色统一性，建模时保留了从吹孔端到笛尾端0.3°的微小内锥度，保证低音区的浑厚感与高音区的明亮度能够自然衔接，避免出现音区间音色断层的问题。管身的音孔排布完全按照传统六孔竹笛的开孔逻辑设置，从吹孔向笛尾方向依次排列六个按音孔，每个音孔的开孔直径、孔边倒角都做了细节还原，其中吹孔的边缘做了0.2mm的圆弧倒角，这一结构能够降低吹奏时气流的边缘摩擦噪音，让气流更顺畅地切入管腔激发振动；膜孔的位置设置在吹孔与第一按音孔之间，孔周的环形加固结构对应实际产品中用来粘贴笛膜的阿胶擦拭区域，建模时预留了0.15mm的环形凸台，模拟竹材打磨后形成的平整贴膜面，保证笛膜粘贴后的振动灵敏度。管身的紫色环箍结构并非装饰性设计，在实际竹笛生产中，这类环箍多采用尼龙线缠绕后刷漆固化，或是直接套入树脂、金属箍圈，核心作用是抵消竹材因温湿度变化产生的内应力，避免竹管沿纤维方向开裂，建模时每个环箍都设置了0.8mm的过盈配合量，环箍与竹管外壁的贴合面做了微小的防滑纹理，模拟实际生产中缠绕箍圈的附着力，环箍的排布位置对应竹材的天然竹节位置，在竹节处设置加固结构能够最大化提升管身的结构强度，同时不影响管身的振动传导。从安装与适配边界来看，这款长笛的整体长度控制在480mm左右，管身外径控制在22mm±1mm，内孔直径控制在16mm±0.5mm，整体尺寸适配常规成人手型的按孔跨度，相邻按音孔的中心距控制在25mm-32mm之间，符合普通人手指张开的自然跨度，无需刻意拉伸手指即可完成全音域的按孔操作；笛尾端的开口做了15°的斜切处理，这一结构既符合传统竹笛的制作工艺，也能够调整管尾端的气流溢出角度，优化最低音的共鸣效果。建模过程中对竹材的纹理做了贴合实际的映射，竹纤维的走向沿管身轴向分布，对应天然竹材的纤维生长方向，这一细节不仅是外观还原，更能够在后续的结构力学仿真中，准确模拟竹材各向异性的力学特性——竹材沿纤维方向的抗拉强度是垂直纤维方向的8-10倍，在做跌落仿真、温湿度变形仿真时，准确的纤维方向设置能够得到更贴近实际的变形数据，为竹笛的结构优化提供参考。在功能特性的还原上，这款模型没有做过度的简化，吹孔处的吹口斜面做了精准的角度设置，斜面与管身轴线的夹角为42°，这一角度是经过长期工艺验证的最优角度，能够让吹奏者呼出的气流以30°左右的角度切入管腔，激发最稳定的空气柱振动，角度偏差超过2°就会明显增加吹奏的气息消耗，甚至出现高音难以吹出的问题。管身内壁做了0.05mm的粗糙度模拟，对应实际竹笛制作中内壁打磨后的光滑度，内壁过于粗糙会增加管内气流的阻尼，让音色发闷，过于光滑则会让高频泛音过多，音色发飘，合适的内壁粗糙度是平衡音色的关键因素。从行业应用的角度来说，这款三维模型既可以作为民族乐器数字化存档的基础模型，用于传统竹笛制作工艺的数字化传承，也可以作为3D打印定制竹笛的基础模型，通过调整内孔锥度、音孔位置来适配不同使用者的手型与吹奏习惯，还可以用于文创周边的设计开发，比如等比例缩小的竹笛摆件、文创文具的结构参考等。在设计思路上，整个建模过程没有追求夸张的视觉效果，而是完全围绕实际竹笛的生产、使用需求展开，每一处结构细节都对应实际产品的功能需求，没有冗余的装饰结构，即便是外观上的环箍、竹节凸起，也都承担着对应的结构功能，避免了为外观而牺牲结构合理性的问题。对于结构设计从业者来说，这款模型的建模逻辑也具备参考价值，在处理这类天然材料加工的产品时，不能完全按照规则工业产品的等径、等壁厚逻辑建模，需要保留材料本身的自然形态特征，同时将功能结构与自然形态做融合，才能让模型既符合实际生产要求，又保留产品本身的特质。比如竹节处的外径凸起，建模时没有做规则的环形凸起，而是保留了天然竹节微小的不规则形态，这一细节既还原了竹材的真实质感，也不会影响后续的结构仿真与生产加工，因为实际生产中竹节处的凸起本身就存在微小的尺寸偏差，只要偏差控制在0.5mm以内，就不会影响产品的使用与外观。
