5GT同步带传动系统带设计计算与二维图纸

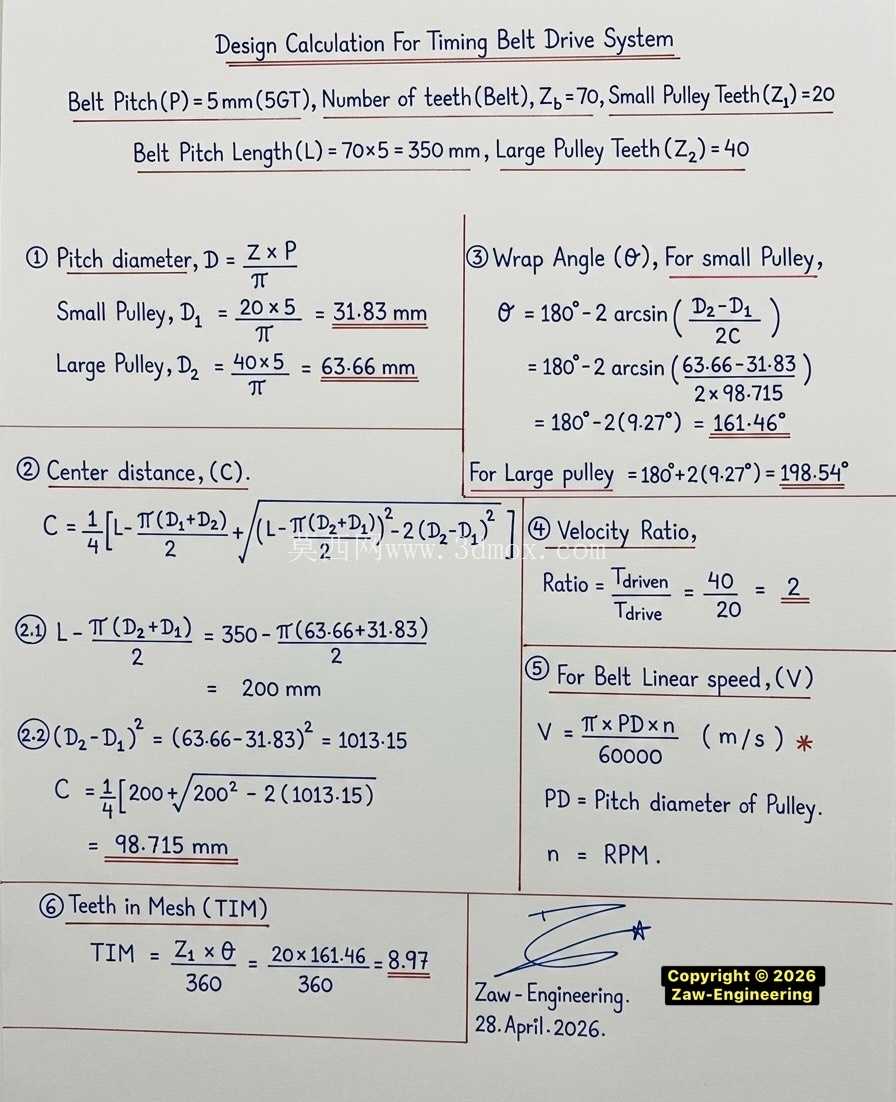

在轻工自动化输送、小型精密机床进给、3D打印设备运动轴、包装机械分度送料这类对传动比精度、传动噪音、传动效率有均衡要求的场景里，同步带传动始终是齿轮传动、链传动之外的高性价比选型方向，其中5GT齿型同步带因为齿形啮合间隙小、高速运转下多边形效应弱，在中低速中小扭矩的精密传动场景里应用占比逐年提升。这套同步带传动结构的设计没有走市面上照搬现成轮系凑中心距的捷径，而是从实际传动负载需求出发，先完成了完整的传动参数计算闭环：先根据输入端额定转速、输出端需求扭矩确定传动比，匹配对应节距的5GT同步带型号，再根据带轮最小包角要求、设备内部安装空间的边界限制，反推大小带轮的节圆直径、有效啮合齿数，同时核算同步带的额定功率裕度，确保在1.2倍过载工况下不会出现跳齿、带齿剪切失效的问题。

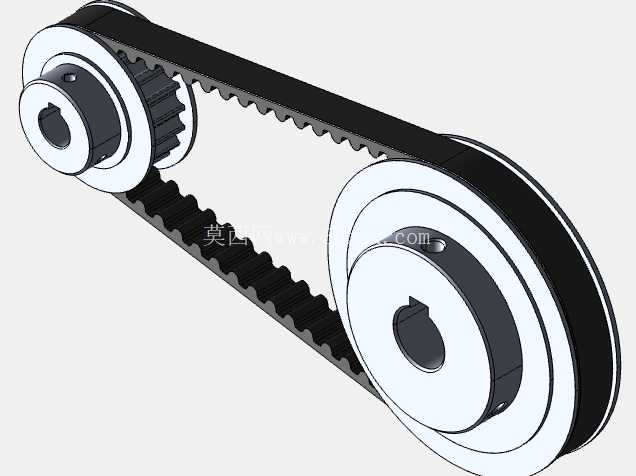

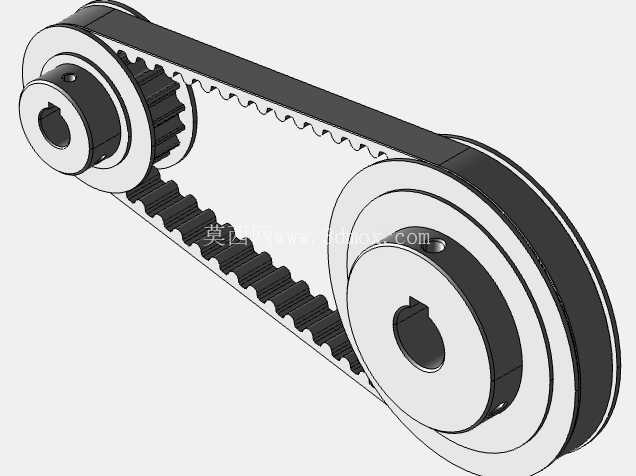

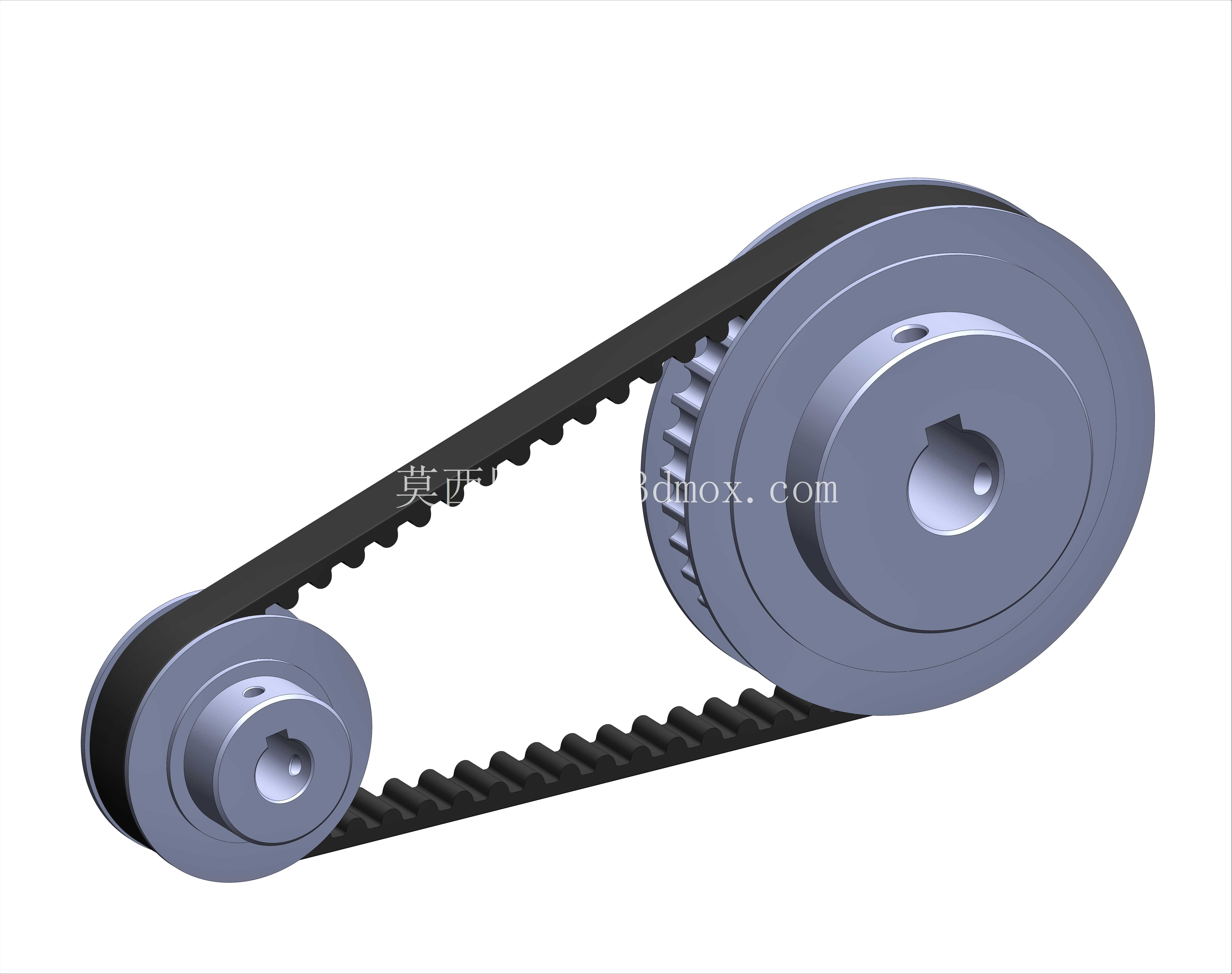

从结构细节来看，大小两个带轮都采用了与轴端配合的键槽传动结构，轮毂位置做了合理的减重凹腔设计，既不会因为轮毂壁厚不足导致传动时轮毂开裂，也不会因为多余的实体结构增加带轮自身转动惯量，影响高速启停时的传动响应速度。带轮的齿形参数严格匹配5GT同步带的齿廓标准，齿顶预留了合理的啮合间隙，避免安装时因为中心距公差导致带齿与轮齿卡滞，同时带轮两侧设置了挡边结构，防止同步带在高速运转、负载波动时出现跑偏掉带的问题。同步带本身采用的是环形闭环结构，齿面与带轮啮合的位置做了齿面耐磨处理，带背采用抗拉强度足够的帘线骨架层，能在长期交变载荷下避免带体拉长导致传动比失准。

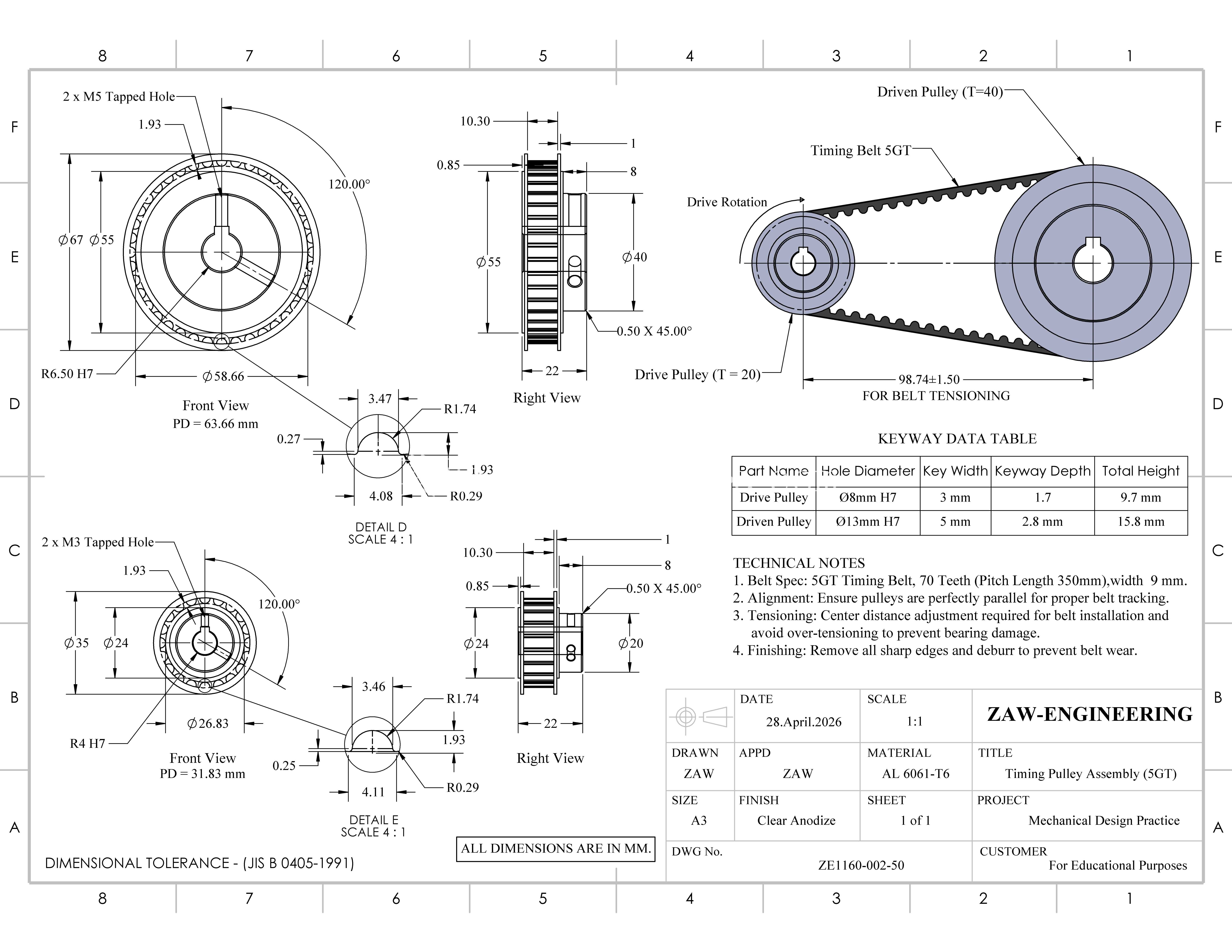

在安装边界的设计考量上，这套结构预留了合理的中心距调整余量，不需要额外增加复杂的张紧轮结构，仅通过安装端的腰型孔就能完成同步带的张紧力调整，张紧力的数值也在设计计算环节做了明确标注，避免现场安装时张紧力过大导致带体过早疲劳断裂，或是张紧力不足出现跳齿、传动打滑的问题。整套结构的二维图纸包含了带轮的所有加工尺寸、形位公差要求，比如带轮齿面的径向圆跳动公差、键槽的对称度公差、安装端面与轴线的垂直度公差，这些参数都是实际加工时必须控制的核心精度指标，能直接指导外协加工厂完成带轮的机加工工序，不需要设计人员再二次补充加工要求。

不同于很多仅做外形示意的三维模型，这套传动结构的所有配合尺寸都经过了装配校验：带轮与轴的配合公差选用了基孔制的过渡配合，既能保证传动时不会出现轴与带轮的相对转动，也能方便后期维护时的拆卸更换；键的尺寸匹配轴径对应的标准平键规格，不需要单独定制非标键；同步带的弯曲半径符合带体允许的最小弯曲半径要求，避免带体在小带轮位置因为反复弯折出现早期分层失效。在实际设备集成时，这套传动结构可以直接作为独立的传动单元嵌入到设备的整体框架中，安装面的连接孔位做了通用化设计，能适配常用的铝型材框架、钢板焊接机架的安装尺寸，不需要额外做转接板设计。

从实际使用的工况适配性来看，这套5GT同步带传动结构能覆盖0.1kW到1.5kW功率区间的传动需求，输入端最高转速可以支持到3000rpm，传动效率能稳定保持在98%以上，相比传统的V带传动没有滑动率，能保证精确的传动比，相比齿轮传动不需要额外的润滑维护，运转时的噪音更低，适合在对洁净度、噪音有要求的车间环境内使用。设计过程中也充分考虑了易损件的更换便利性，同步带作为易损件，更换时不需要完全拆卸两个带轮，仅需要松开安装端的固定螺栓调整中心距，就能快速完成带体更换，减少设备停机维护的时间。
