工业厂区平移式自动伸缩大门结构设计

这套平移式自动大门的三维结构，主要面向工业厂区、物流园区、大型企事业单位的主出入口场景设计，区别于普通民用庭院门，其结构强度、运行稳定性都按照工业级高频使用的标准做了适配。日常使用中，这类大门需要兼顾人员通行管控、货运车辆进出放行的双重需求，既要在闭合状态下形成足够的边界防护，避免无关人员、车辆随意闯入，又要在开启时留出足够的通行净宽，满足17.5米货运挂车、工程作业车辆的转弯进出需求，不会因为门洞宽度不足造成车辆剐蹭门体的问题。

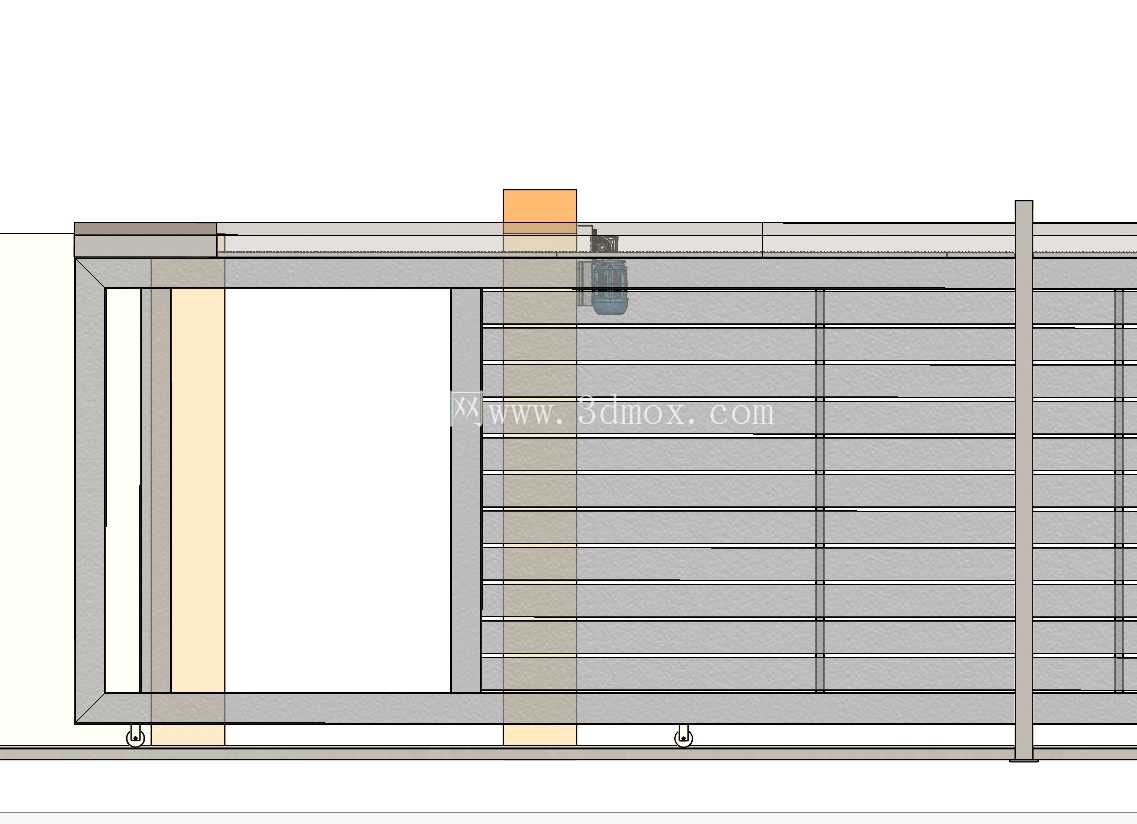

从功能特性来看，门体采用横向百叶式的格栅结构，相比全封闭的钢板门体，一方面能大幅降低大风天气下的风阻载荷，减少强风对门体运行轨道、驱动机构的横向冲击力，沿海多风区域使用时能有效降低门体脱轨、变形的概率；另一方面格栅间隙保留了足够的通透度，安保人员在门岗位置就能直接观察到门内外的人员、车辆动态，不用额外加装过多的监控补盲点位。门体底部嵌入了承重导向轮组，全部采用内嵌式安装，轮组贴合预埋的地面轨道运行，轨道顶面与厂区室外地面做齐平处理，不会在门口形成凸起的坎，日常行人通行、非机动车进出不会被绊倒，小型清扫车辆也能顺利通过轨道区域，不会出现清洁死角。

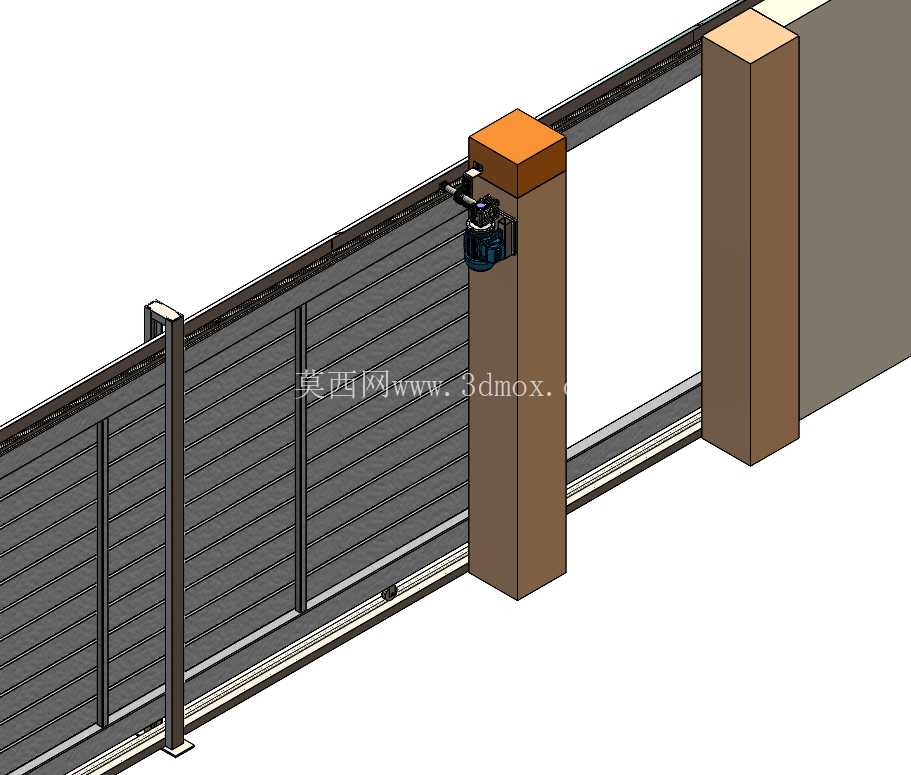

设计思路上，整套门的驱动机构集成在侧边的固定门柱顶部，采用侧装式的驱动布局，相比地埋式驱动，后期维护时不需要破开地面铺装层，只需要打开门柱顶部的检修盖板就能完成电机、传动齿轮的保养更换，大幅降低运维成本。门柱采用混凝土基础预埋加外包装饰的结构，基础预埋深度根据当地冻土层深度做适配，北方严寒区域预埋深度超过冻土层厚度200mm以上，避免冬季土层冻胀造成门柱倾斜、门体运行卡滞。门柱顶部预留了驱动电机的安装位、线缆穿线孔，侧边预留了红外对射防夹装置的安装点位，门体运行过程中如果有人员、车辆闯入红外检测区域，控制系统会立刻触发停止指令，避免夹碰事故。

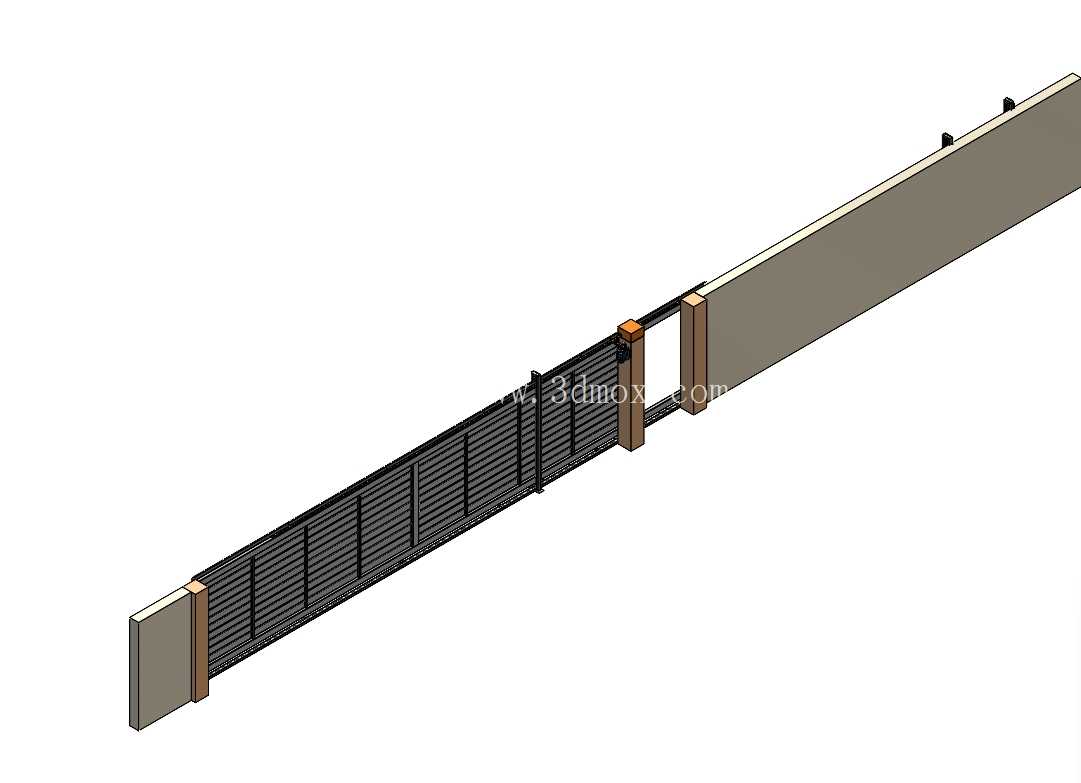

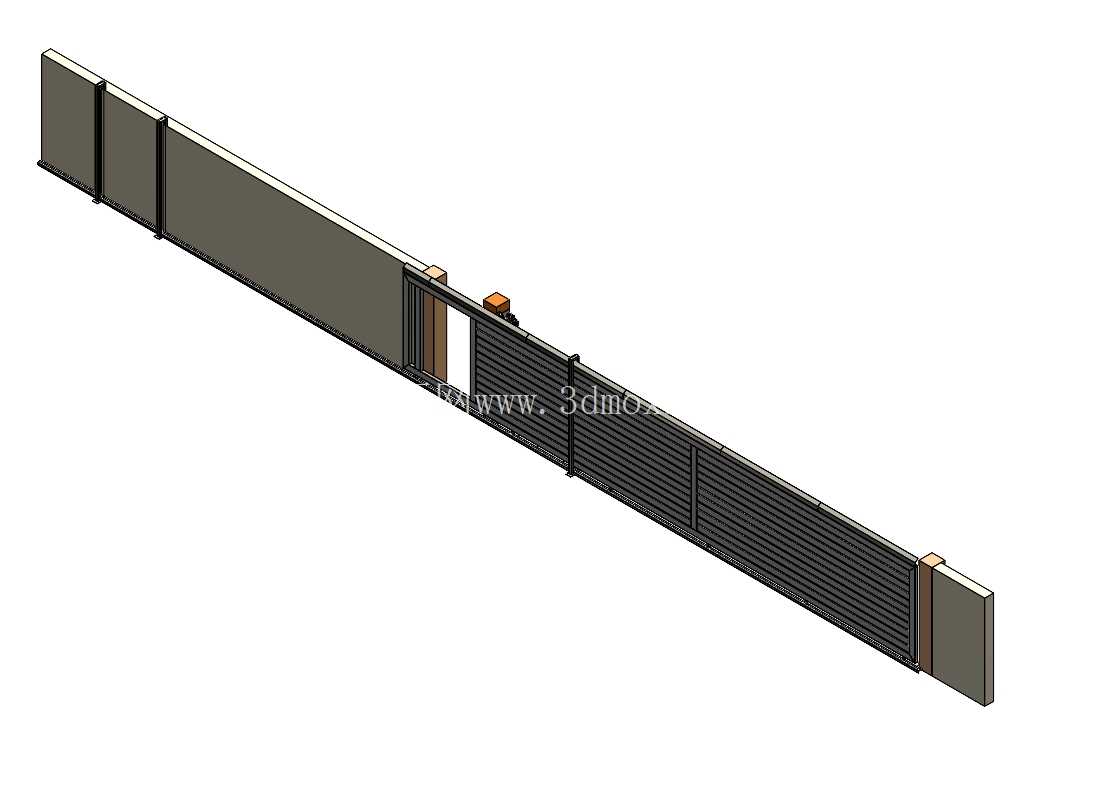

安装边界方面，这套门的固定门柱截面尺寸按照400mm*400mm设计，两个固定门柱之间的净距根据实际通行需求可做模块化调整，单段门体的标准长度为6米，可根据门洞总宽拼接多段门体，拼接位置采用高强度螺栓连接，连接位置做加强筋补强，避免长期运行出现拼接处下垂变形。门体总高度统一为1.8米，这个高度既能够起到足够的隔离防护作用，又不会因为过高遮挡门岗的观察视线，门体顶部预留了刺绳、警示灯的安装接口，有更高安防需求的厂区可以直接加装配套配件，不需要二次打孔破坏门体结构。地面轨道的预埋宽度为80mm，深度为100mm，安装时需要提前在门口硬化路面阶段预留轨道槽，轨道安装完成后用细石混凝土填实找平，保证轨道顶面的水平度误差不超过2mm/米，避免门体运行时出现颠簸、异响。门体侧边的滑动导向柱采用和固定门柱同规格的结构，底部同样做混凝土预埋，导向柱上安装的导向卡槽和门体侧边的导向条配合，间隙控制在5mm以内，既保证门体运行时不会出现横向晃动，又不会因为间隙过小造成运行卡滞。

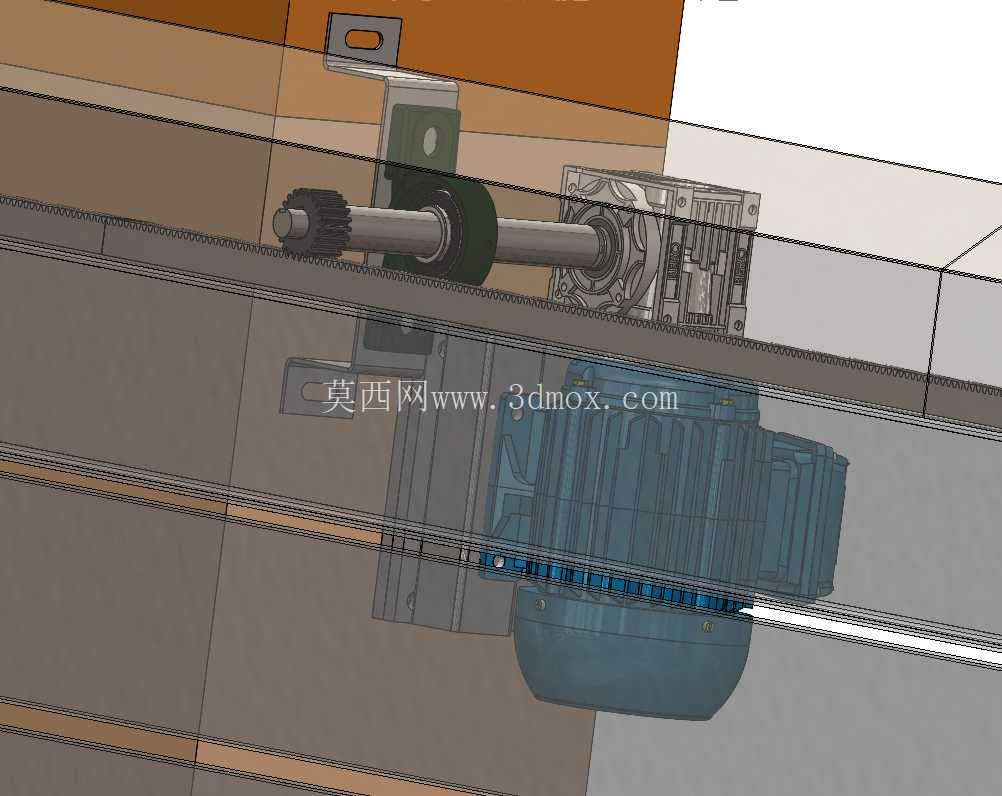

从结构细节来看，门体的百叶格栅采用1.2mm厚的冷轧钢板冲压成型，每片百叶的折弯角度为15度，既保证了通透度，又能从外部斜向角度无法直接看清厂区内部情况，兼顾了通透和隐私防护的需求。门体的主框架采用40mm*60mm的矩形钢管焊接成型，焊接位置全部做打磨除锈后喷塑处理，户外使用时能保证10年以上不出现锈蚀脱落。底部的承重轮采用聚氨酯包胶材质，相比纯尼龙轮，运行时噪音更低，长时间承重运行不会出现轮面碎裂的问题，轮组内部采用密封式轴承，不需要定期加注润滑脂，户外雨水、灰尘不会进入轴承内部，延长轮组的使用寿命。驱动机构的传动齿轮采用45号钢淬火处理，和门体顶部的齿条啮合间隙调整为1mm左右，间隙过大容易出现打齿异响，间隙过小则会增大运行阻力，增加电机的负载损耗。
