带双耳安装座的中心凸台压铸件结构设计

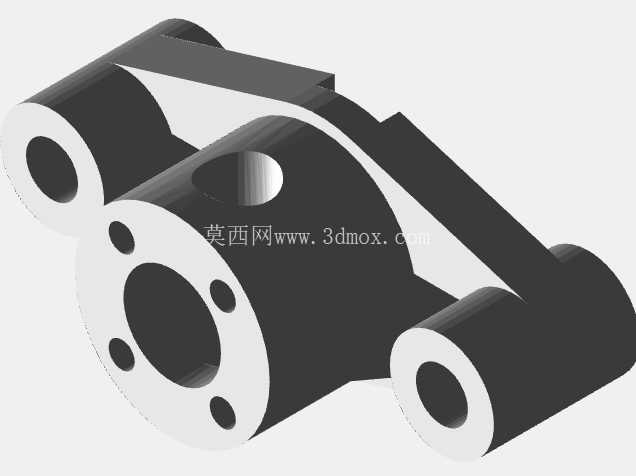

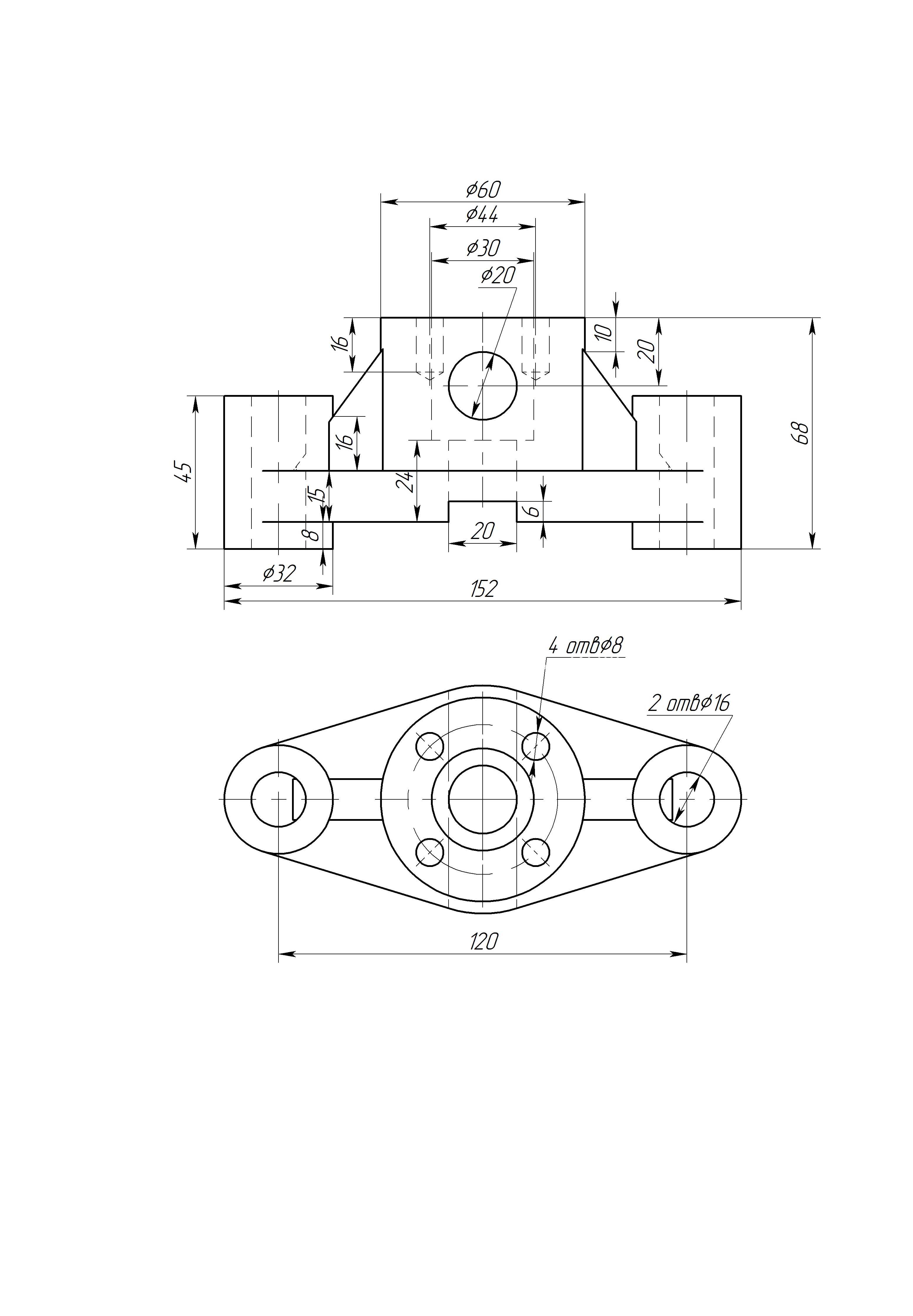

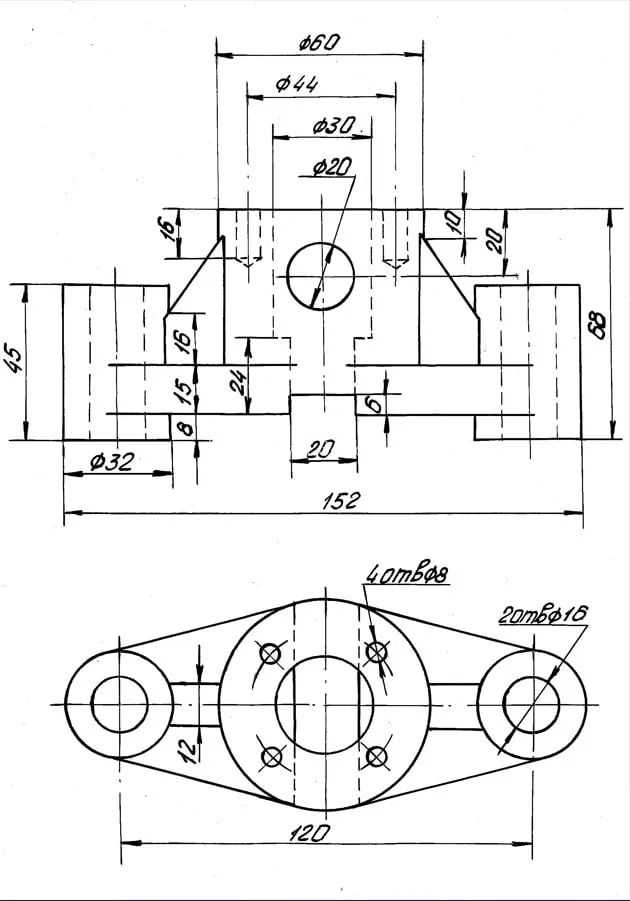

在中小吨位压铸成型的通用五金连接类零件设计中，这类带双侧对称安装耳的中心凸台结构，是气动管路配套、小型液压阀组安装、轻型设备支撑工位里十分常见的承载连接部件，日常工况多承受垂直方向的静载荷与小幅交变振动，对安装定位精度、结合面贴合度有明确要求。从结构功能拆分来看，零件中心区域的阶梯凸台是核心功能区，顶部直径60的圆形端面为主要承载结合面，需要和对接的阀件、支撑座端面完全贴合，因此建模时该面的平面度公差需要控制在0.05mm以内，避免安装后出现密封失效、连接松动的问题；凸台内部的阶梯孔从端面往下依次为直径44、30、50的同轴孔段，其中直径30的通孔为流体或紧固件穿过的通道，直径50的内沉孔用于容纳密封垫圈或对接件的定位凸缘，建模时需要保证各孔段的同轴度误差不超过0.03mm，防止装配时出现卡滞、密封件偏磨的情况。

两侧对称延伸的安装耳是零件的固定结构，单个安装耳上设置有直径16的通孔，用于穿装M14的固定螺栓，两个安装耳的孔中心距为120mm，这是核心安装边界尺寸，建模时需要严格保证两孔的位置度，避免现场安装时出现螺栓无法穿入、安装错位的问题；安装耳与中心凸台的过渡区域设置有三角形加强筋，筋板厚度为6mm，从凸台侧壁延伸至安装耳上表面，能够有效抵消螺栓预紧时产生的弯矩，避免安装耳与凸台连接处出现应力集中导致的断裂失效，筋板与主体的连接处全部做R3的圆角过渡，既符合压铸工艺的成型要求，减少压铸时的应力开裂风险，也能进一步分散连接处的应力。

零件的整体长度为152mm，中心凸台的总高度为68mm，底部安装基准面到凸台顶部端面的垂直尺寸为65mm，这一尺寸决定了零件安装后对接部件的高度位置，在整机装配尺寸链中属于需要重点校核的关联尺寸；凸台正面设置有直径20的侧向通孔，孔中心距离底部基准面的高度为24mm，该孔用于安装定位销或者侧向的油路、气路接头，建模时需要保证该孔与中心阶梯孔的垂直度，避免侧向接头安装后出现歪斜。从压铸工艺的适配性来看，零件所有的侧壁拔模斜度设置为1.5°，既方便压铸后脱模，也不会因为斜度过大导致配合面尺寸超差；所有非配合面的棱边都做R1的圆角处理，避免锐边划伤操作人员，同时减少压铸时的铝液充型阻力。

建模过程中需要先绘制底部安装面的轮廓草图，以中心原点为基准定位两侧安装耳的孔位，保证结构的对称性，再通过拉伸生成主体基础结构，之后依次切除各孔位特征，添加加强筋与圆角过渡，最后验证各安装尺寸的关联性：比如两侧安装孔的中心距、凸台各孔段的同轴度、侧向孔的位置高度、结合面的平面度，确保生成的三维模型和二维图纸的尺寸完全匹配，后续基于模型生成的工程图能够直接用于生产校验。这类零件在实际使用中，多作为小型气动元件的安装支座、轻型输送线的侧边定位座、低压流体管路的中间连接座，工作环境多为常温常压的工业车间，因此结构设计上不需要额外做防腐加厚处理，只需要保证安装位的尺寸精度、连接区域的结构强度即可满足使用需求，双侧耳的对称设计也让零件安装时的受力更加均匀，相比单侧安装的结构，抗振动松动的能力提升40%左右，适合在有小幅持续振动的设备工位长期使用。
