遥控航模单支柱式起落架结构设计

这套起落架结构主要面向小型固定翼遥控航模的地面作业场景设计，覆盖航模起飞滑跑、地面滑行、着陆触地三个核心工况的支撑需求，是航模地面系统里直接决定起降安全性的核心结构件。从实际使用场景来看，小型航模的起降场地多为平整草地、硬化铺装路面甚至压实的土面，场地条件存在不可控的微小起伏、颗粒凸起，这就要求起落架不能只做刚性支撑，必须兼顾缓冲减震与结构刚性的平衡。

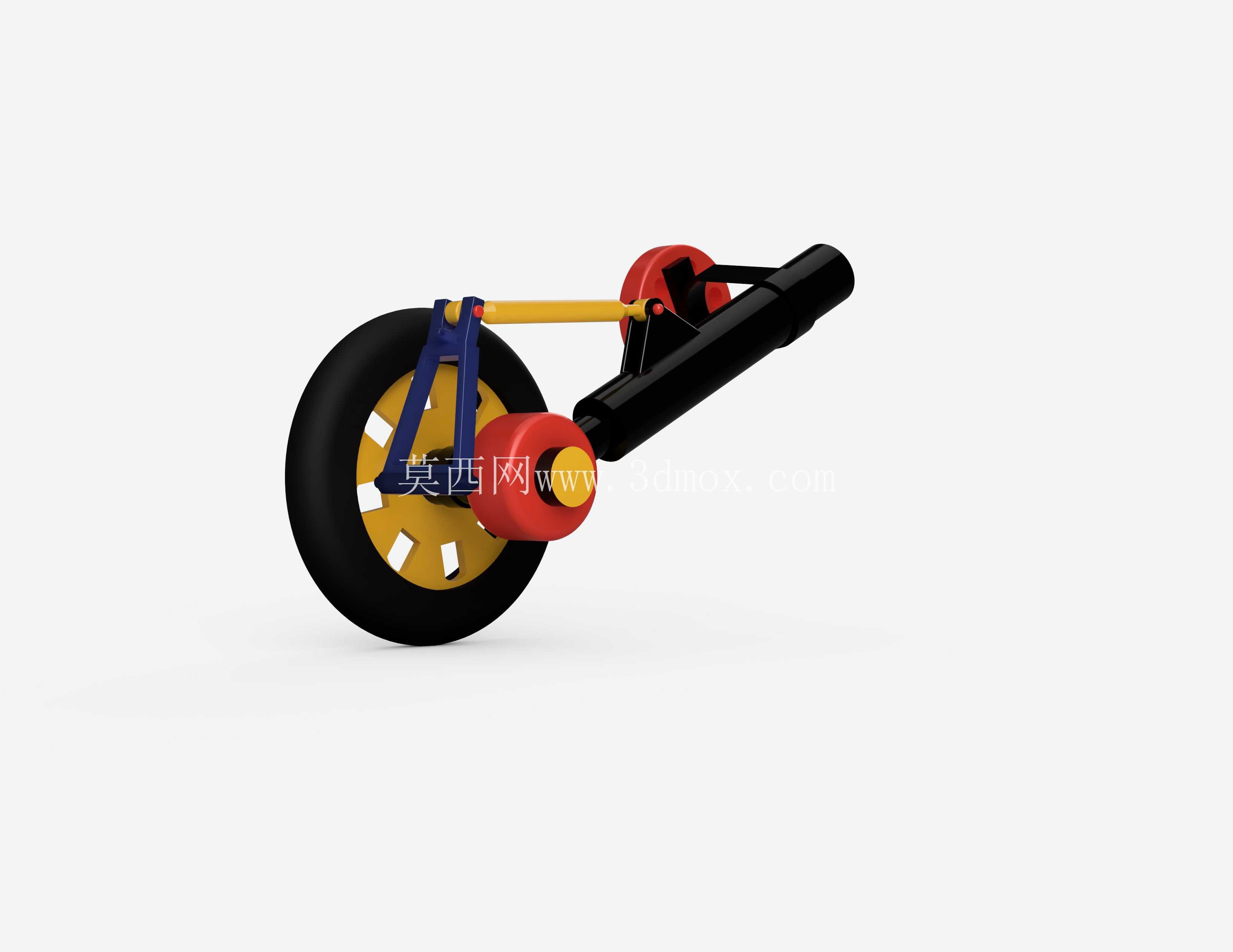

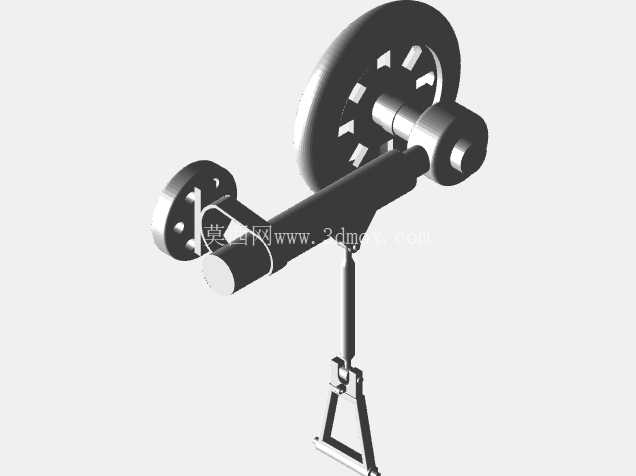

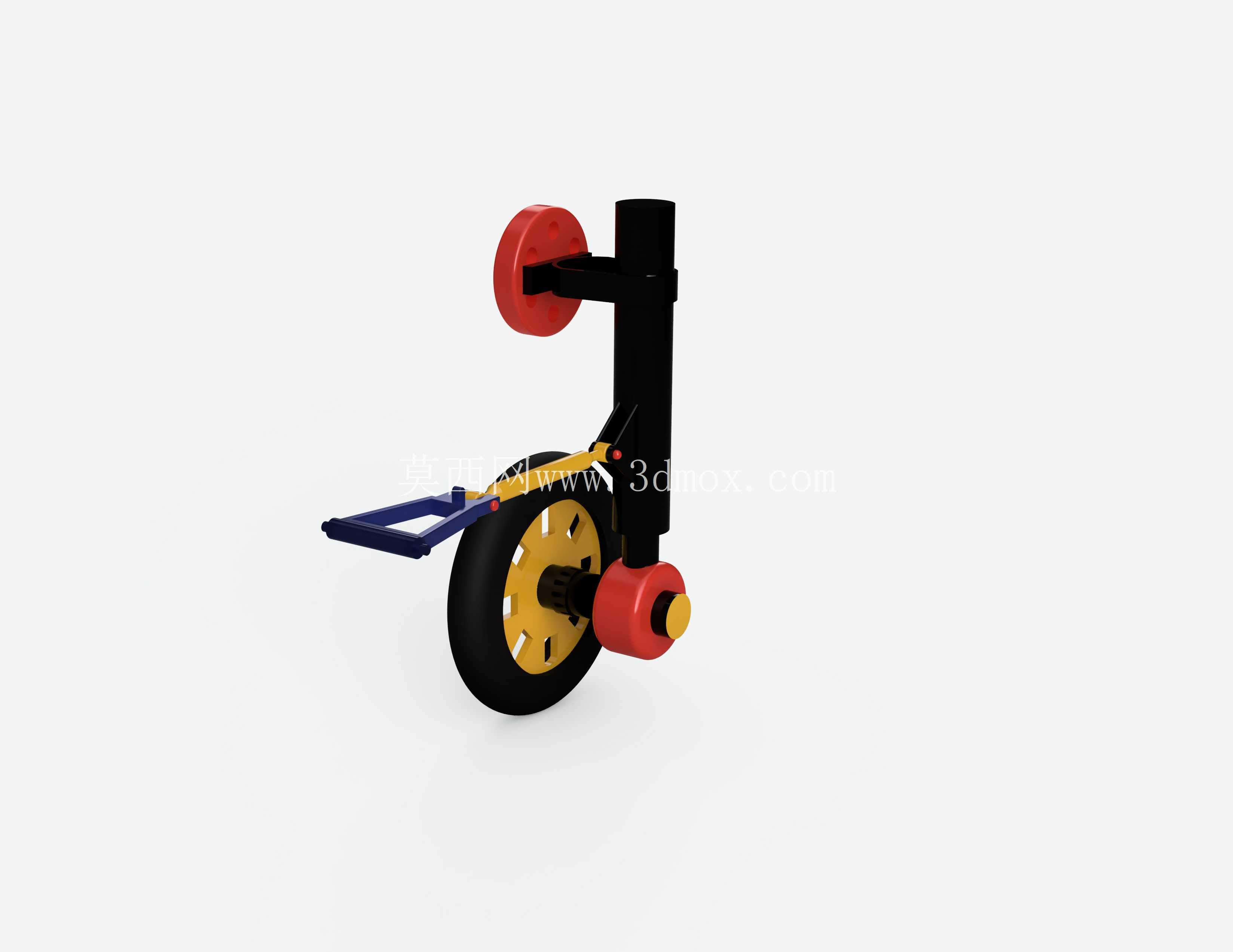

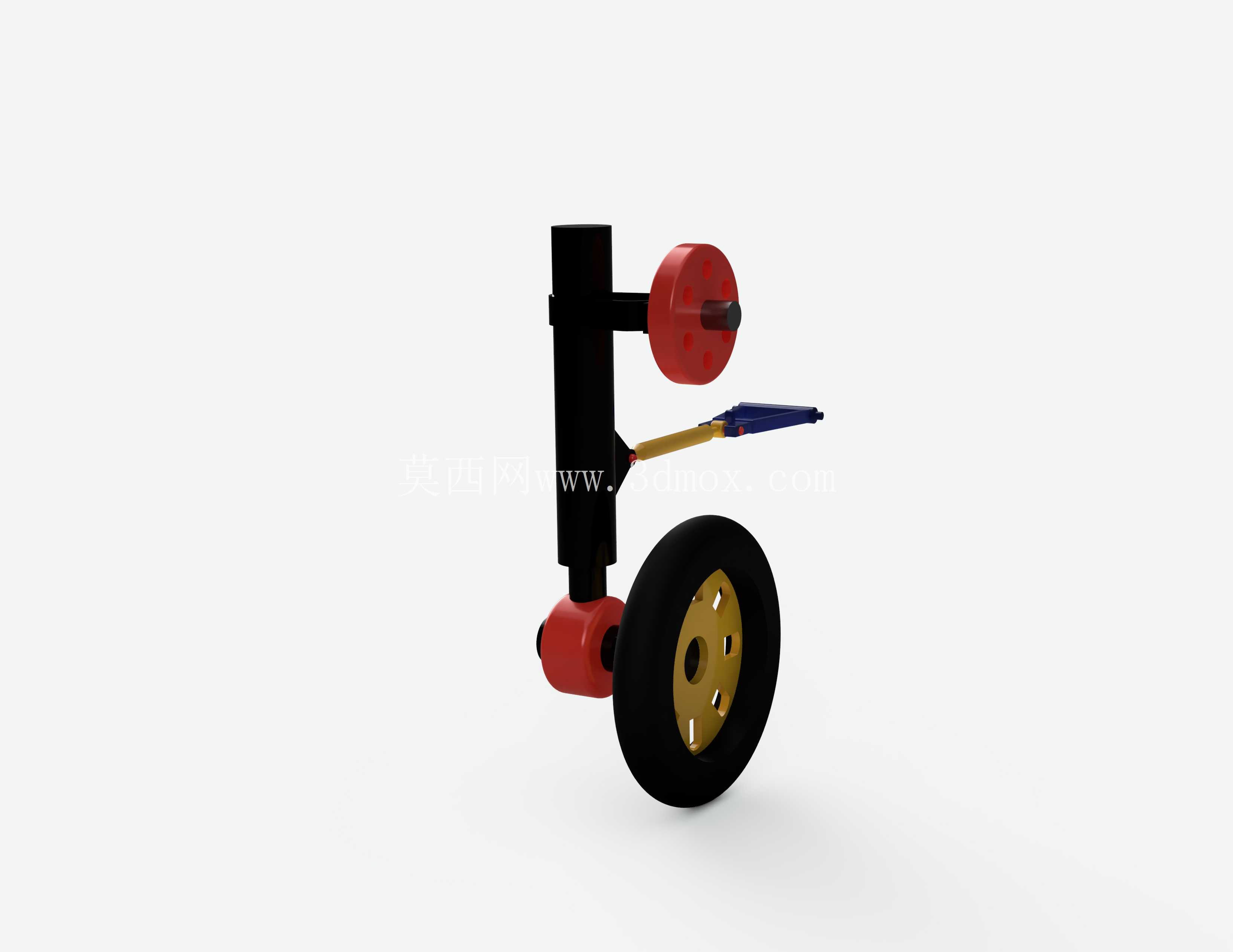

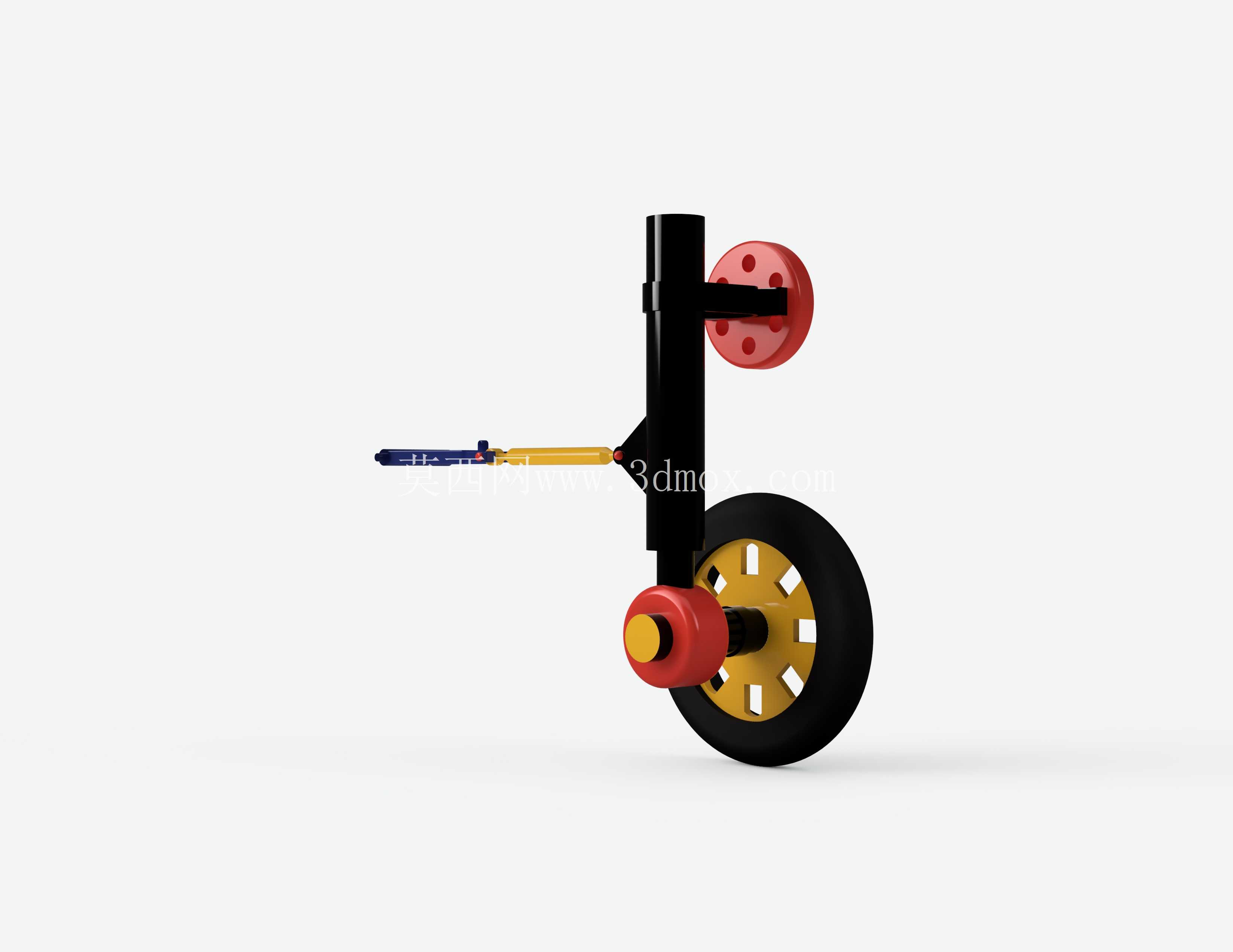

从功能特性上拆解，整套结构采用单立柱主支撑的布局形式，主立柱为竖向承载主体，承担航模机身传递下来的竖向载荷，下端连接轮轴组件，配套的主轮采用宽幅橡胶胎面搭配辐条式轮毂，胎面的橡胶材质可以在接触地面时吸收微小震动，辐条式轮毂在保证轮组结构强度的同时尽可能降低转动惯量，减少滑跑过程中的轮组陀螺效应对航模航向稳定性的干扰。主轮上方设置的红色限位缓冲块，一方面可以在起落架受冲击发生形变时限制最大摆幅，避免支柱形变量过大触碰胎面造成卡滞，另一方面硬质缓冲块可以吸收着陆瞬间的峰值冲击力，避免刚性冲击直接传递到机身连接处，造成机身固定位的结构开裂。前端延伸出的斜向支撑臂是整套结构的抗扭补强结构，连接主立柱中下段与机身前部的固定点位，形成三角稳定结构，抵消航模滑跑转向、侧风着陆时产生的侧向扭矩，避免主立柱受侧向力发生弯折。尾部设置的小直径导向轮，负责在地面滑行时维持机身尾部的离地间隙，避免尾翼、螺旋桨桨尖在滑跑过程中剐蹭地面，小轮同样采用软质接触层，减少尾部颠簸造成的航模姿态扰动。

从设计思路层面讲，这套结构优先控制整体重量，所有非承载部位都做了镂空处理，比如轮毂的辐条间隙、支撑臂的截面优化，在满足1.5倍最大着陆冲击载荷的强度要求下，尽可能降低结构自重，减少对航模有效载荷的占用。结构的安装边界做了通用化设计，主立柱顶端、斜向支撑臂的末端都预留了标准的安装固定位，可以适配多数20-40级固定翼航模的机身底部安装孔位，不需要对机身做额外的打孔改装就能完成装配。主轮的轮轴采用快拆结构设计，不需要复杂工具就能完成轮组的更换，方便日常使用中磨损后的维护替换。

尺寸设计上，主立柱的有效支撑高度经过适配计算，保证航模在水平停放状态下，螺旋桨桨尖距离地面的安全间隙不小于20mm，避免大油门状态下桨尖剐蹭地面造成射桨风险。主轮的轮距经过优化，既不会因为轮距过窄造成滑跑时侧翻，也不会因为轮距过宽增加额外的飞行阻力。整套结构的活动部件都预留了足够的活动间隙，不会因为温度变化造成的结构形变出现卡滞，在-10℃到40℃的常规航模作业温度区间内都能保持稳定的动作状态。在着陆冲击的传递路径上，载荷从胎面接触地面开始，先经过胎面的初步缓冲，再传递到轮轴，通过主立柱的微小弹性形变进一步消解冲击力，最后传递到机身固定点位，整个路径上的载荷逐级衰减，能够有效降低着陆冲击对机身内部电子元器件的影响，避免飞控、电池等部件受冲击出现松脱、故障。滑跑过程中，轮组的转动阻尼经过匹配，既不会因为阻尼过大增加滑跑阻力，也不会因为阻尼过小造成轮组高速转动时的抖动，保证航模在起飞加速过程中保持直线滑行的稳定性，降低起飞阶段的操控难度。
