带双分类剔除机构的倾斜带式输送装置

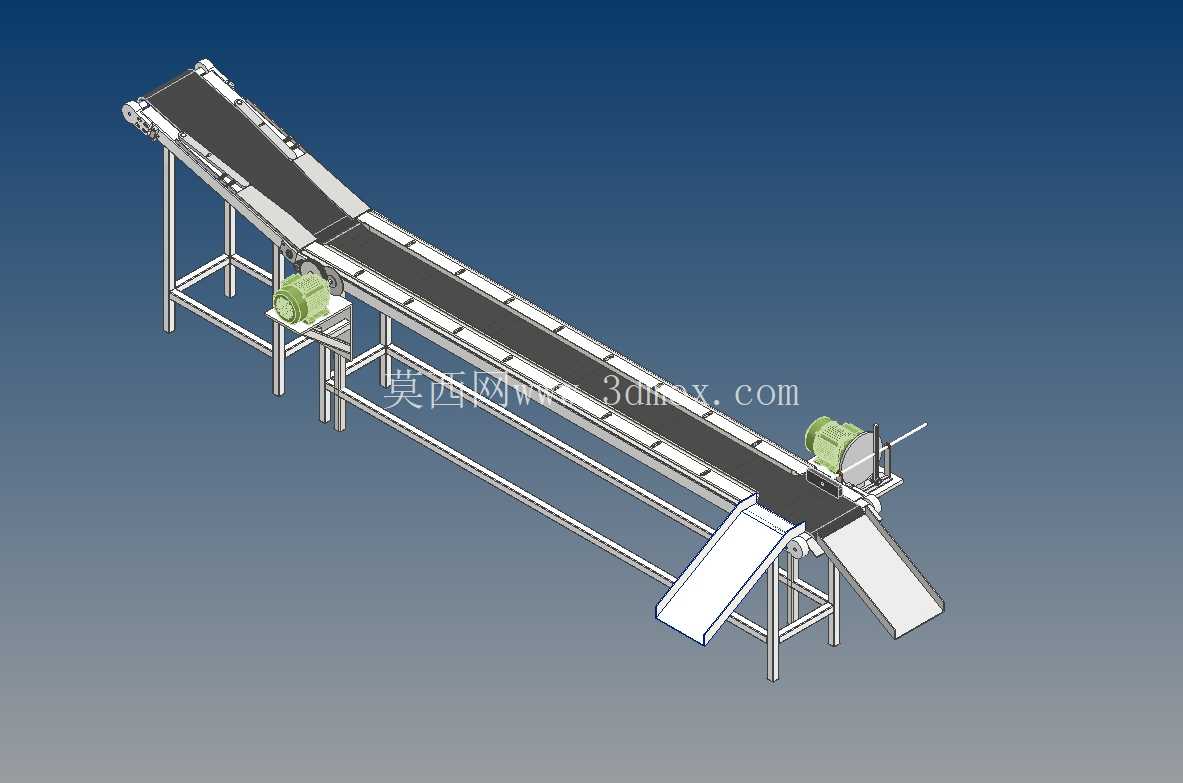

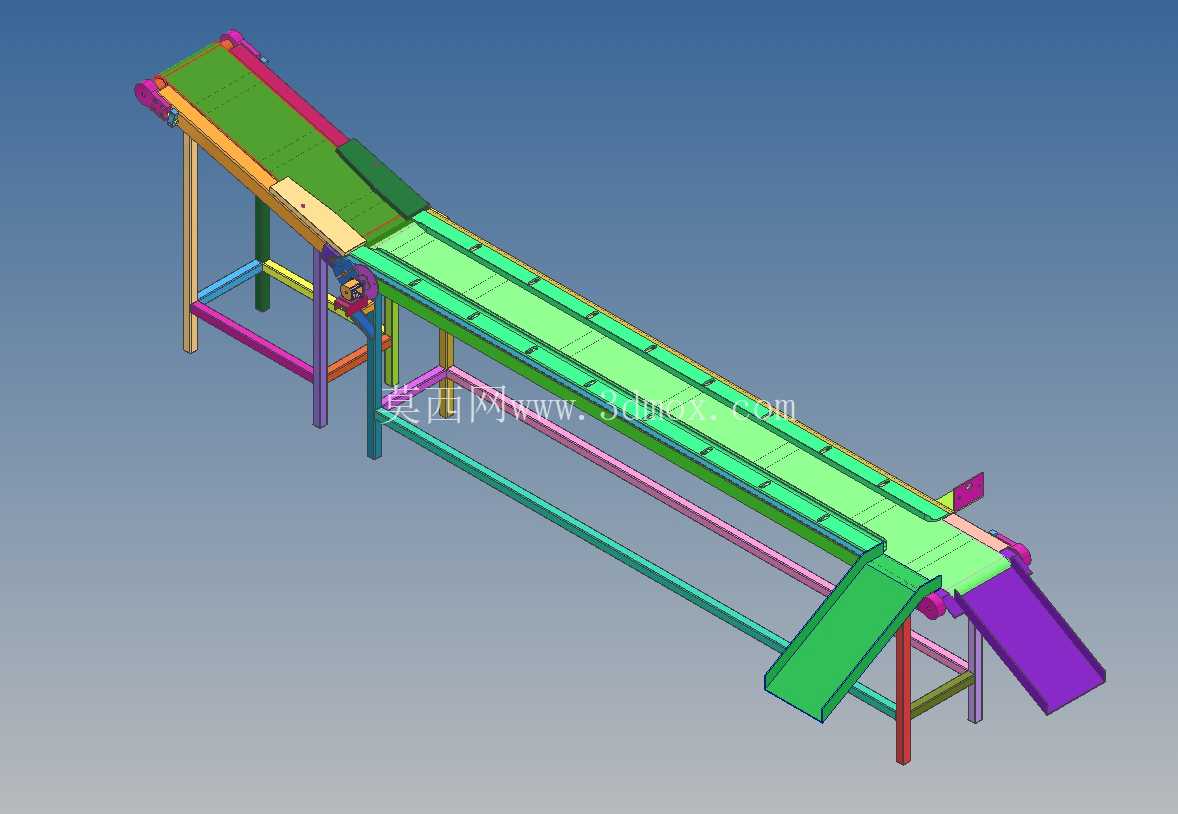

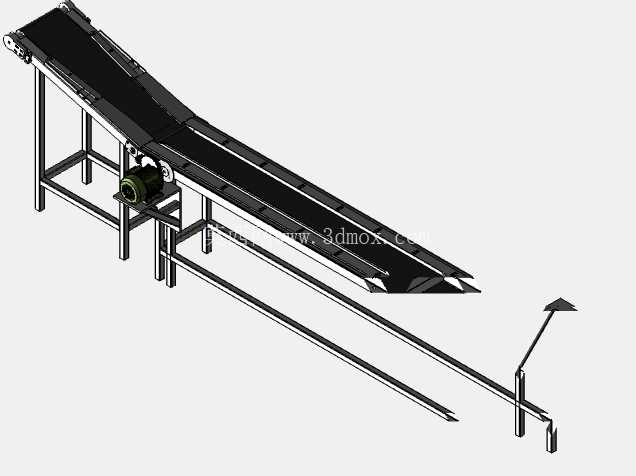

在汽车冲压件生产的车间物料流转环节，这类带倾斜段的带式输送装置常布置在冲压工位末端，承接冲压完成后的小型钣金件，同时完成两类物料的初筛分流，避免不同规格工件混流进入下一道工序。从结构布局来看，设备整体采用分段式倾斜设计，低位进料端贴近冲压设备出料口高度，高位出料端延伸至物料周转区域上方，倾斜角度设置在18度左右，既保证工件依靠重力不会在输送面上打滑回退，又能控制整体安装高度，避免占用过多车间竖向空间。机架部分采用标准矩形钢管焊接成型，支腿底部预留安装孔位，可通过膨胀螺栓与车间地面固定，支腿之间设置多道横向与斜向支撑筋，抵消输送过程中传动部件产生的振动，保证长周期运行的结构稳定性。输送面选用黑色防滑PVC带，表面做细微横纹压花处理，增大与钣金工件的接触摩擦力，针对冲压件可能带有的少量切削液残留，皮带两侧设置高出带面20mm的挡边，防止液体滴落污染车间地面，也避免小型工件从侧边滑落。驱动单元布置在倾斜段与水平段衔接的下方位置，采用减速电机直接驱动主动辊的结构，省去额外的链传动环节，减少传动损耗与日常维护点，主动辊表面包胶处理，增大与皮带的摩擦系数，避免重载启动时出现皮带打滑丢转的问题。设备末端集成的苏格兰轭式剔除机构，是这套输送装置区别于普通带式输送机的核心功能结构，当输送的工件经过检测位触发信号后，轭机构带动拨杆做直线往复运动，将不符合当前流道要求的工件拨入侧边的分流料道，实现两类工件的在线分类，不需要额外布置独立分拣设备，压缩了整条产线的设备排布长度。从动辊设置在低位进料端，配套张紧调节机构，通过调整从动辊两端的螺栓位置，可控制皮带的张紧度，补偿皮带长期运行产生的蠕变伸长，张紧行程设置为150mm，可满足至少两年使用周期内的张紧调整需求。从安装边界来看，设备整体长度控制在3.2米左右，倾斜段水平投影长度1.8米，高位出料端距离地面高度1.2米，低位进料端距离地面高度0.45米，设备整体宽度0.6米，两侧预留0.3米的维护空间即可满足日常检修需求，不需要额外开挖地面基础，适配多数中小型冲压车间的现有工位布局。在实际使用场景中，这类输送装置除了应用在汽车冲压件流转环节，也可适配小型五金件、注塑件的短距离输送与初分拣，输送速度可通过调整减速电机的输入频率在0.1m/s到0.5m/s之间调节，匹配不同节拍的生产产线。皮带下方间隔0.4米设置一组托辊，托辊采用密封轴承支撑，减少运行阻力，托辊表面做镀锌处理，抵御车间内的油污、水汽腐蚀，延长部件使用寿命。侧边的导向挡板采用折弯钢板制作，通过螺栓固定在机架两侧的安装槽内，可根据输送工件的尺寸调整挡板间距，适配宽度在50mm到400mm之间的各类工件输送需求。剔除机构的拨杆端部包裹软性橡胶材质，在接触工件完成拨料动作时，不会刮伤钣金件的表面涂层，避免工件在分流过程中产生外观瑕疵，拨杆的动作行程可通过调整轭机构的偏心距进行调节，适配不同尺寸工件的拨料需求，不会出现拨料不到位或者动作幅度过大导致工件飞出的问题。设备整体的电气布线全部沿机架内侧的线槽布置，线槽采用封闭式镀锌结构，避免车间内的金属碎屑、油污进入线槽损坏线路，所有转动部件的外侧都设置可拆卸的安全防护罩，防止操作人员的衣物、工具卷入传动部位，满足车间生产的安全规范要求。在建模设计过程中，所有的安装孔位都采用标准件适配尺寸，机架的焊接位置预留焊接收缩余量，避免焊接变形导致后续部件装配出现干涉，驱动单元的安装座设置长条形调节孔，方便安装时调整电机位置，保证主动辊与电机输出轴的同轴度，减少运行过程中的振动与噪音。
