SolidWorks 练习题 1_1 – 基本草图和拉伸

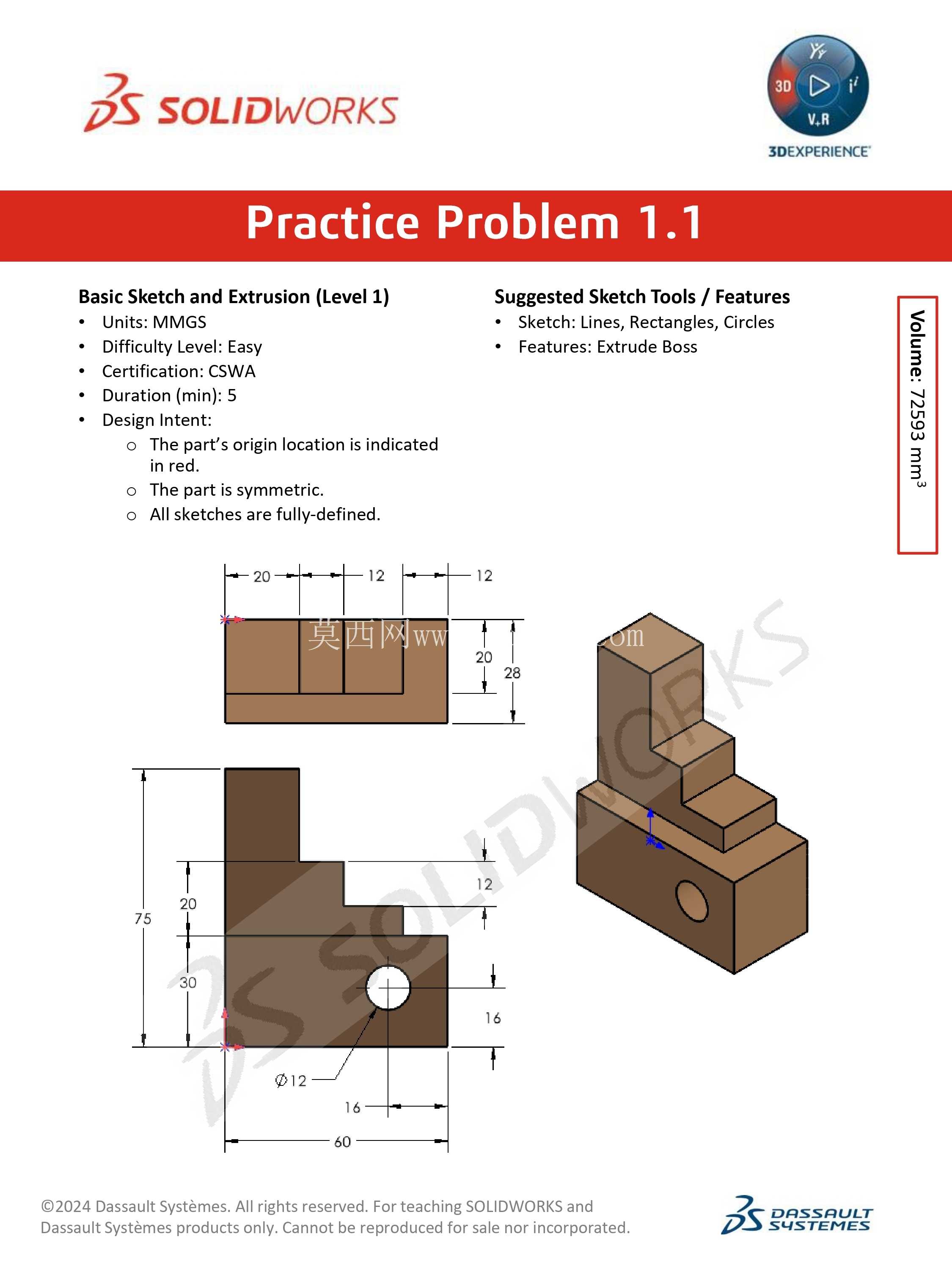

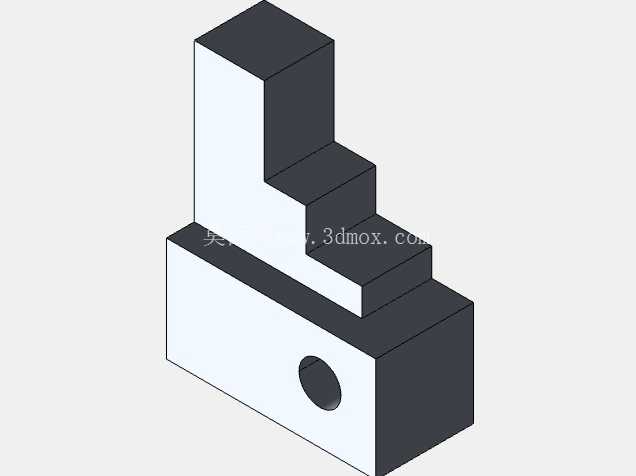

这是什么？这是我对 SolidWorks Education Practice Problems 数据库 1 级（基本草图和拉伸）中的练习题 1_1 的解决方案。 该模型与原始问题图一起上传以供参考。关于此模型：此零件是一个具有对称轮廓的阶梯块，使用基础拉伸构建。 该设计的正面有一个通孔。 提供了所有尺寸，并且完全定义了所有草图。单位：MMGS 认证级别：CSWA 使用的草图工具：直线、矩形、圆形 使用的功能：拉伸凸台（基础拉伸）目标体积：72593 mm3免责声明：该模型是使用 SOLIDWORKS Student Edition 创建的，用于教育和作品集目的，基于其网站上提供的免费练习题。
