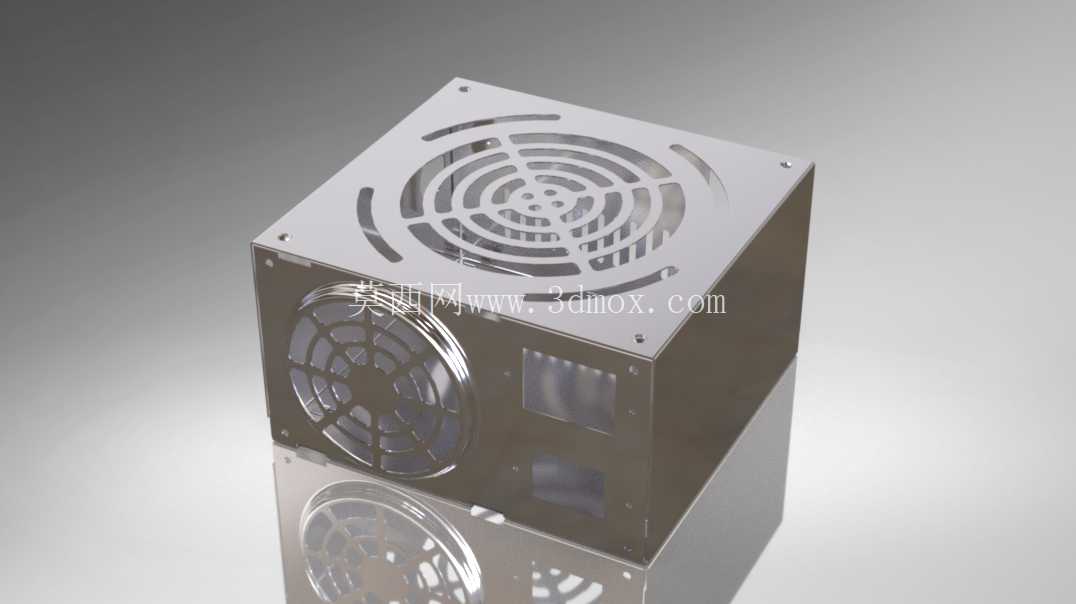

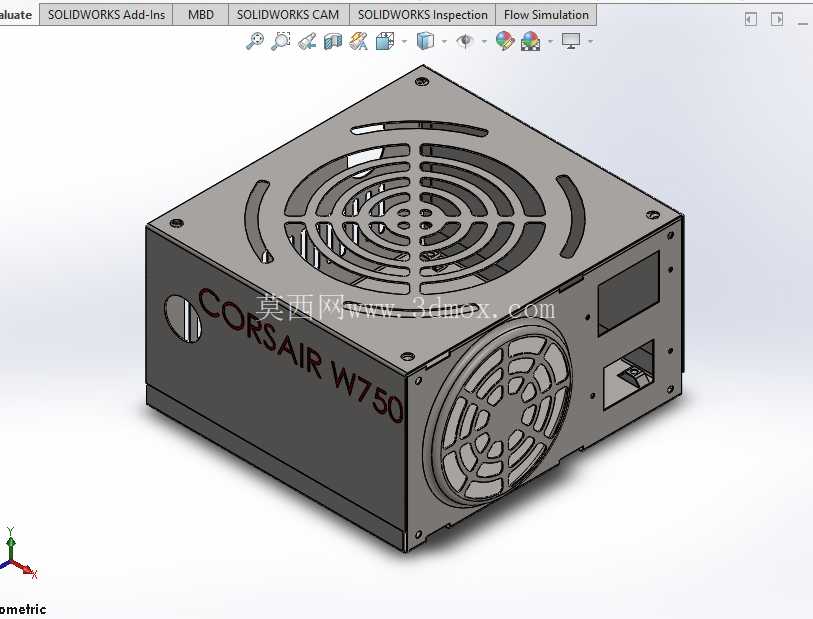

日常做PC硬件配套结构设计时,ATX规格电源盒的钣金壳体是很典型的小尺寸精密五金件,这次拆解建模的海盗船W750电源外壳,完全遵循标准ATX电源的安装边界设计,长宽高尺寸严格卡在150mm×140mm×86mm的通用规格阈值内,能适配绝大多数ATX、MATX、ITX规格的台式机箱,安装孔位完全对齐机箱电源位的标准固定点位,不需要额外做转接件就能直接装配。从实际应用场景来看,这类电源盒除了用在DIY台式主机里,也常被改造用在小型工控机柜、嵌入式计算设备、桌面级算力终端里,只要是需要12V/5V/3.3V多路直流输出、功率在750W级别的供电场景,这个壳体结构都能适配,内部可以容纳标准尺寸的PFC电感、主变压器、PCB主板、输出模组接口,不需要额外调整内部堆叠空间。

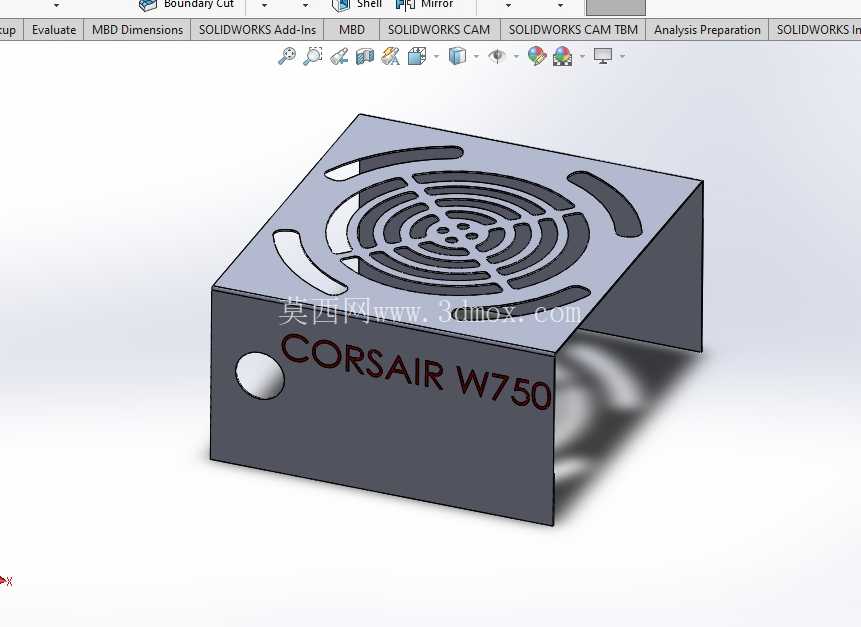

设计思路上完全围绕散热、电磁屏蔽、结构强度三个核心需求展开,顶面做的同心圆阵列通风孔,不是单纯的装饰造型,孔位的排布刚好对齐内部120mm轴流风扇的出风路径,每个弧形通风槽的宽度控制在4mm,既保证通风量满足750W负载下的散热需求,又能避免大尺寸异物掉入壳体内部触碰高压元件,同时连续的金属板面还能保证电磁屏蔽效能,减少电源内部开关电路产生的电磁辐射外泄。侧面的风扇安装位做了内凹的翻边结构,翻边高度3mm,刚好卡住风扇的外框,装配时不需要额外打胶或者做定位柱,螺丝直接从壳体外部拧入风扇框的固定孔就能完成固定,装配效率很高。侧面预留的输出接口开孔,对齐标准ATX电源的AC输入口、模组输出区的位置,开孔边缘做了0.8mm的内卷边处理,避免装配时割伤线材绝缘层,也能提升开孔处的结构强度,不会因为插拔线材导致钣金变形。

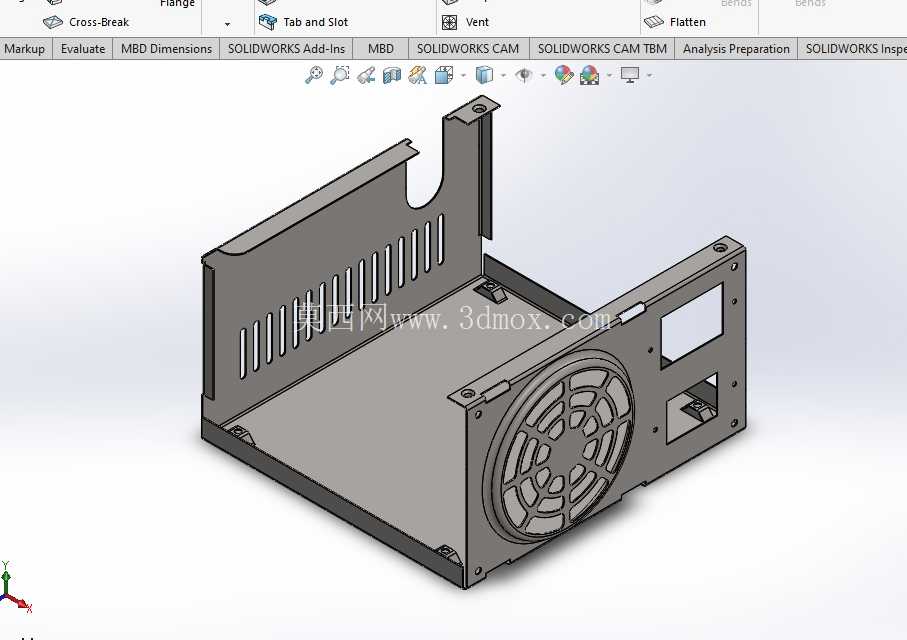

壳体采用0.8mm厚的SECC镀锌钢板折弯成型,所有折弯处的内R角控制在0.5倍板厚,既保证折弯后不会出现开裂,又能让壳体拼接处的缝隙控制在0.2mm以内,拼接处采用点焊连接,焊点位置隐藏在壳体内部的折弯边上,外部看不到焊点痕迹,整体外观整洁。底部做了压型加强筋,沿着壳体长边方向压出两条1mm高的凸筋,提升壳体的抗扭强度,就算电源内部元件总重量超过2kg,壳体也不会出现中部下凹的变形,安装到机箱上后不会和机箱背板出现缝隙。
做三维建模的时候,要特别注意几个安装边界的细节:首先是电源固定孔的位置,四个安装孔的中心距必须严格控制在130mm×115mm的标准尺寸,孔位做沉头设计,沉头深度刚好容纳M3沉头螺丝的头部,保证螺丝拧紧后不会突出壳体表面,避免安装时和机箱电源位的钣金面出现干涉。其次是顶面通风孔的边缘,要做去毛刺处理的工艺预留,建模时给孔边加0.1mm的倒角,对应实际生产中的钝化工序,避免用户拆装时割手。还有壳体内部的折边,所有朝向内部的折边都要预留1.5mm的安全距离,避免和内部PCB板上的元件引脚接触造成短路,PCB安装位的四个凸台高度控制在5mm,刚好把PCB架离壳体底面,形成底部的通风通道,让气流可以从侧面风扇进入后,顺着PCB和壳体之间的缝隙流过所有发热元件,再从顶面的通风孔排出,形成完整的散热风道。
实际选型参考的时候,这个结构的通用性很强,只要调整内部元件的排布,就能适配500W到1000W级别的ATX电源,不需要改动外部安装尺寸,就能匹配不同功率等级的供电需求,对于做机箱配套设计、小型工控设备供电改造的工程师来说,这个壳体结构的尺寸基准完全可以直接复用,不需要重新验证安装兼容性,能大幅缩短结构设计的周期。建模时所有的折弯参数、孔位尺寸、装配间隙都按照实际五金冲压的工艺要求设置,没有做理想化的无公差设计,每个配合面都预留了合理的装配公差,比如上下壳体拼接的止口位置,预留了0.15mm的间隙,方便喷涂后依然可以顺利装配,不会出现卡滞的问题。
