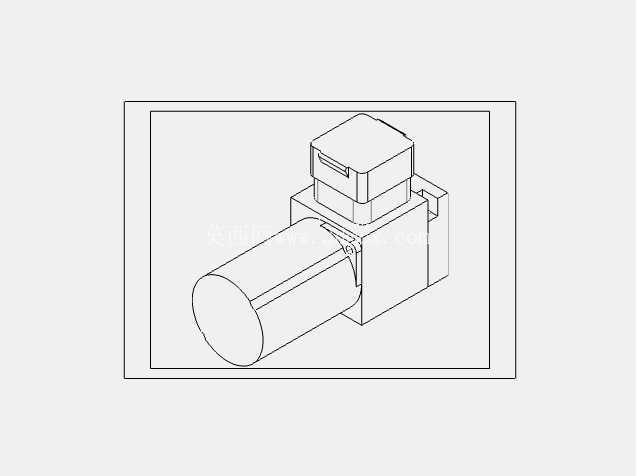

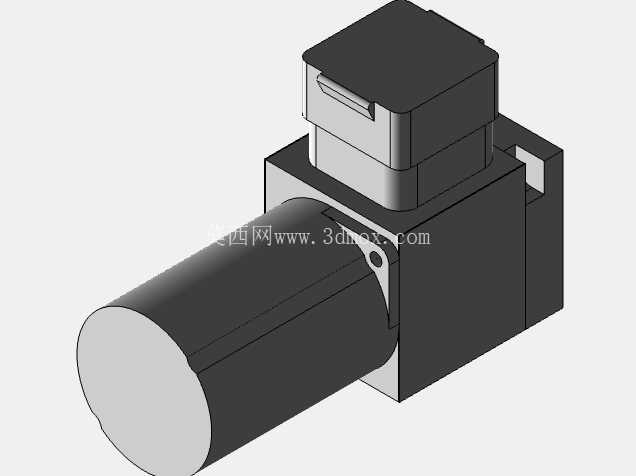

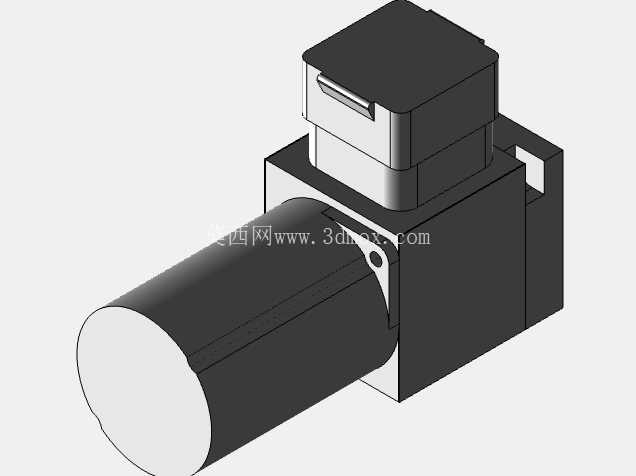

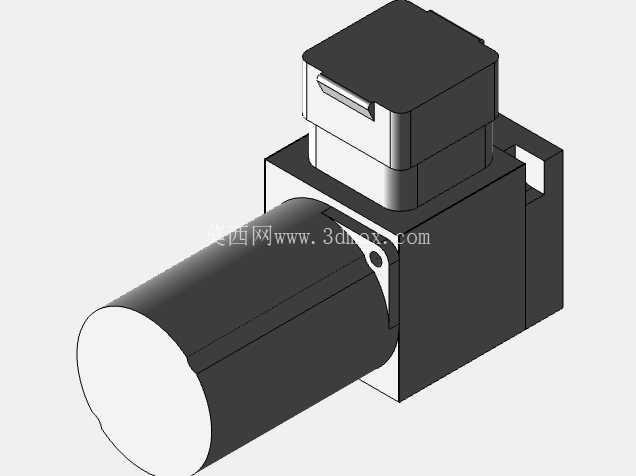

力士乐HED8型OH垂直堆叠电液压力开关

这款电液压力开关主要面向液压系统的压力阈值检测场景，在机床液压站、工程机械液压回路、冶金设备润滑系统、注塑机锁模油路等工况中，承担压力超限触发、系统保压信号反馈、泵组启停联锁的核心作用，是液压系统实现闭环压力控制、安全联锁保护的基础检测元件。不同于常规径向安装的压力开关，该型号采用OH垂直堆叠安装形式，安装时阀体部分直接嵌入油路块的对应阀孔，电气连接端垂直向上布置，能够大幅节省液压阀组的横向安装空间，尤其适合集成度较高的紧凑型液压阀岛设计，在多回路堆叠布置的阀组中，不会与相邻阀件的操作手柄、外接管路产生干涉。产品的压力检测单元采用微动式无源开关结构，触发动作的重复精度控制在1%以内，能够在长期交变压力工况下保持稳定的触发阈值，不会因为液压油的温度波动、长期受压出现明显的阈值漂移。密封件采用标准丁腈橡胶材质，适配常规矿物型液压油、HL/HLP系列液压油以及HVLP低凝抗磨液压油，能够覆盖绝大多数工业液压场景的介质兼容要求，不需要额外更换密封件即可直接投入使用。调节端采用无刻度内六角主轴结构，配合带保护盖的设计，一方面可以通过内六角扳手调整触发压力值，适配不同系统的压力阈值设定需求，另一方面保护盖能够避免车间内的粉尘、切削液、焊渣飞溅进入调节腔，防止调节机构卡涩，也能避免无关人员误碰调整压力参数，保障系统运行的参数稳定性。电气连接端采用符合DIN EN 175301-803标准的K14型连接器，接线端采用标准化插拔结构，现场布线时不需要拆解开关本体即可完成接线作业，连接器自带密封结构，能够达到常规工业环境的防护要求，避免油路渗漏、车间凝露进入接线腔造成电气短路。从安装边界来看，该型号的阀体安装尺寸与2X系列同规格组件完全通用，在进行老设备阀件替换时，不需要重新加工油路块的安装孔位，也不需要调整周边阀件的布置位置，直接替换即可完成安装，能够大幅降低设备运维的改造成本。垂直堆叠的结构设计让油路接口直接与阀块内部流道连通，不需要额外配置过渡接头与连接管路，既减少了管路连接带来的渗漏点，也能降低压力传递的延迟，让压力检测的响应速度更快，在系统压力出现快速波动时能够及时触发信号，避免压力超限造成液压元件损坏。在实际选型应用中，该款压力开关的最大工作压力可达350bar，常规配置的50bar额定压力档位能够适配低压润滑回路、夹紧回路的压力检测需求，也可根据系统压力等级选择对应压力档位的型号，覆盖从低压控制回路到高压主油路的不同检测场景。开关本体的结构采用方体阀块搭配圆柱形检测腔的布局，阀块部分的加工精度严格按照力士乐标准阀件的公差要求设计，安装面的平面度、密封槽的尺寸公差都能保证与标准油路块的配合精度，安装时只需要按照标准扭矩紧固固定螺栓，即可保证密封可靠，不会出现安装面渗漏的问题。电气端的方形防护外壳采用高强度工程塑料材质，具备一定的抗冲击能力，在车间安装、运维过程中受到轻微磕碰不会出现壳体开裂的问题，外壳与阀体之间的密封结构能够阻挡液压油渗入电气腔，保障内部触点的长期可靠工作。在液压系统设计过程中，选用该款垂直堆叠式压力开关时，只需要在油路块设计阶段预留对应规格的安装阀孔，将压力开关的安装位置布置在阀组的上方区域，预留出足够的接线操作空间与压力调节操作空间即可，不需要额外设计安装支架，也不需要考虑外接管路的布置走向，能够大幅简化液压阀组的三维布管设计工作，减少设计阶段的干涉检查工作量。
