JWD相位齿轮马达调速控制器结构设计

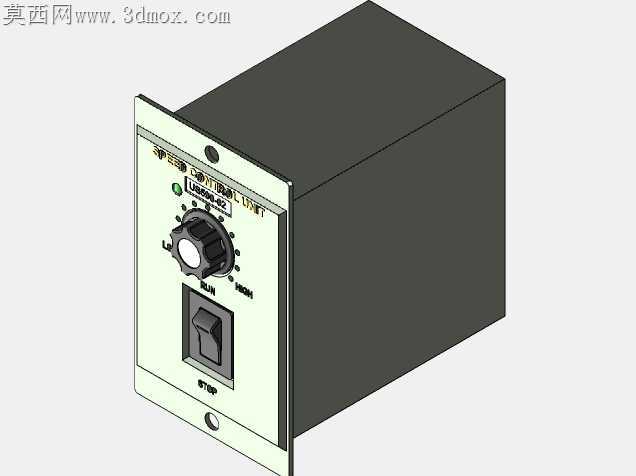

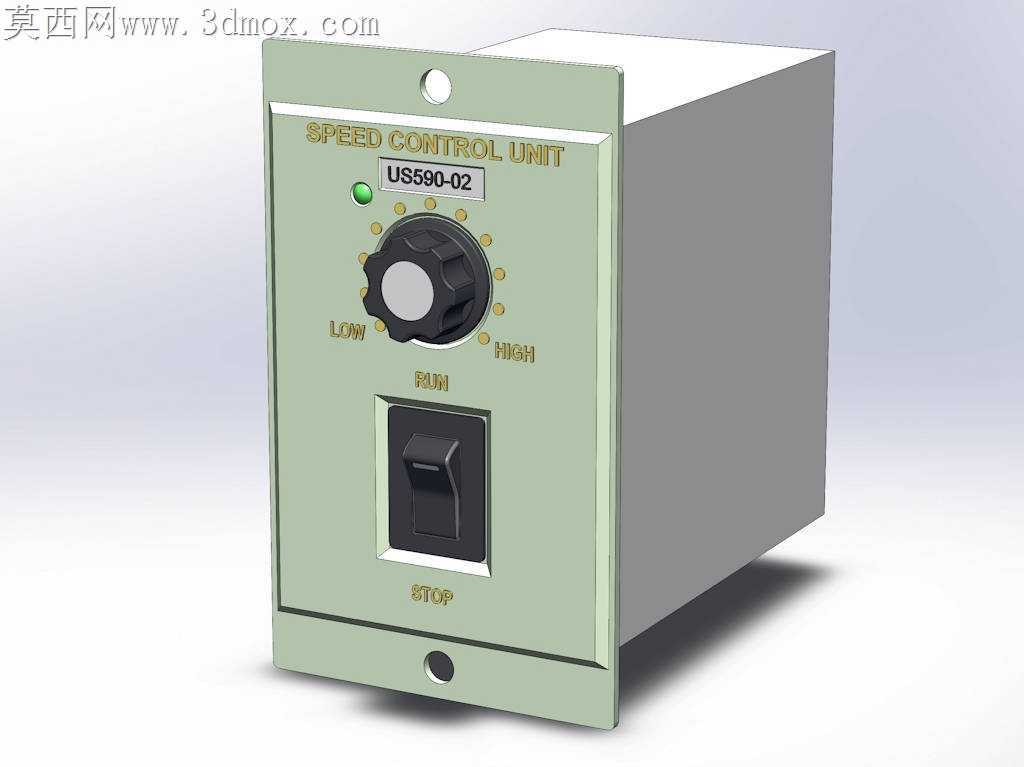

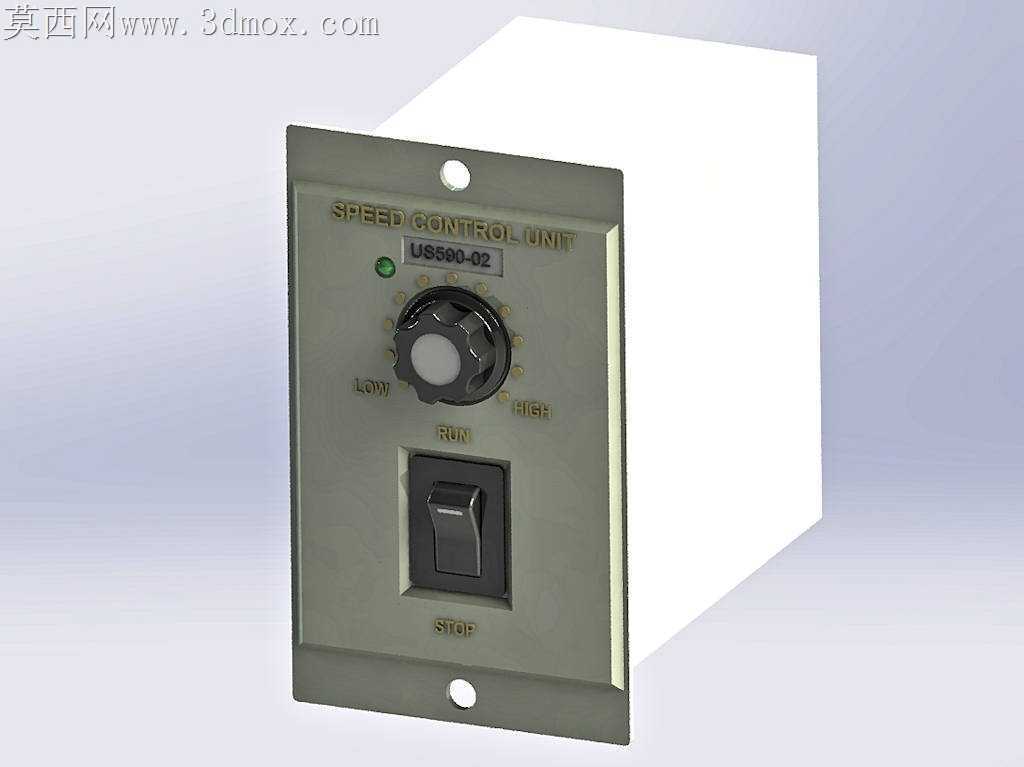

这款相位齿轮马达速度控制器，是小型交流齿轮减速马达配套的核心调速部件，广泛应用于轻工输送流水线、小型包装辅机、食品加工传送设备、电子产线接驳台、小型印刷辅助装置等需要精准调节马达输出转速的工业场景，适配常规220V供电的小型相位齿轮减速马达，可实现电机转速的连续平滑调节与运行状态的直接控制。控制器采用嵌入式盒体结构设计，整体为方正金属壳体，正面操作面板做了下沉式边框处理，既提升了面板结构强度，也能避免日常操作中误碰旋钮或开关，壳体顶部预留了固定安装孔位，底部设置了接线引出孔，可直接嵌入设备电控面板的标准开孔内安装，也可通过配套支架做壁挂式固定，安装边界适配行业通用的小型调速器安装尺寸，无需额外改孔即可替换同规格老旧调速单元。面板布局遵循一线操作的人机交互逻辑，上方区域设置状态指示灯与型号标识区，通电运行时绿色指示灯常亮，可直观反馈设备供电状态；中部为大直径调速旋钮，旋钮周边做了环形刻度标识，左侧标注LOW对应最低转速档位，右侧标注HIGH对应最高转速档位，旋钮表面做了防滑滚花处理，操作人员戴劳保手套也可精准转动调节，旋钮转动阻尼适中，调节到位后不会因设备振动发生档位偏移；下方设置船型启停开关，开关旁标注STOP标识，开关按键做了凹陷式设计，可避免杂物磕碰导致的误启停。设计过程中充分考虑了工业现场的使用需求，壳体采用冷轧钢板冲压成型后做喷塑处理，具备基础的防尘防溅能力，可适配多数无强腐蚀、无高粉尘的常规工业车间环境，内部电路安装位预留了足够的走线空间，接线端子排布规整，方便现场电工快速接线调试，面板所有操作部件的位置都经过人机校核，操作人员站立操作时无需抬手或弯腰即可轻松完成调速与启停操作，长期操作不易产生疲劳。该控制器可实现马达从最低额定转速到最高额定转速的无级调速，调速过程中马达输出扭矩平稳，不会出现低速卡顿或高速窜动的问题，可满足不同生产工况下对输送速度、执行机构动作速度的灵活调整需求。
