倒折叠式868MHz射频天线结构设计

这款倒折叠结构的868MHz Sub-GHz天线，是面向短距离无线通讯场景开发的信号收发部件，目前在车载无线传感、工业物联网终端、智能家居控制模块中都有广泛应用，尤其适配需要小尺寸安装空间的内置式通讯方案。从实际使用场景来看，868MHz频段属于Sub-GHz免授权频段，相比2.4G频段拥有更强的绕射能力与更远的传输距离，在楼宇穿透、金属遮挡环境下的信号稳定性更优，因此常被用于车载无钥匙进入系统、胎压监测模块、工业设备无线数据采集节点的信号收发单元，这类应用场景对天线的安装空间限制极强，同时要求天线在有限空间内达到足够的辐射效率，倒折叠的结构设计正是为了平衡这两个核心需求。

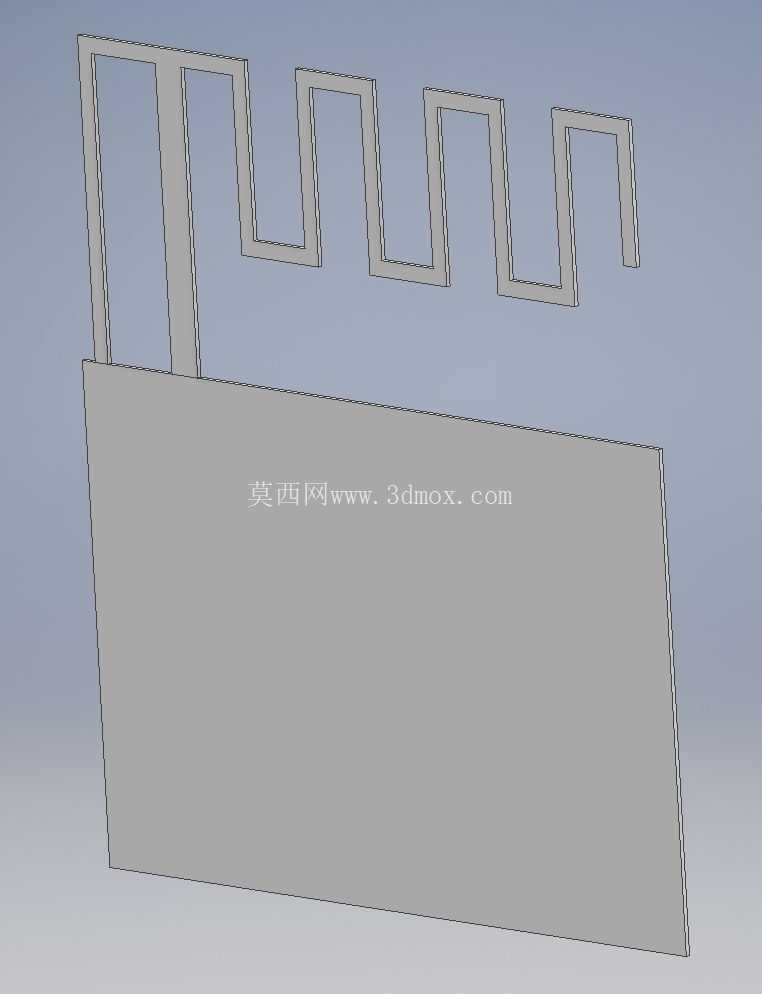

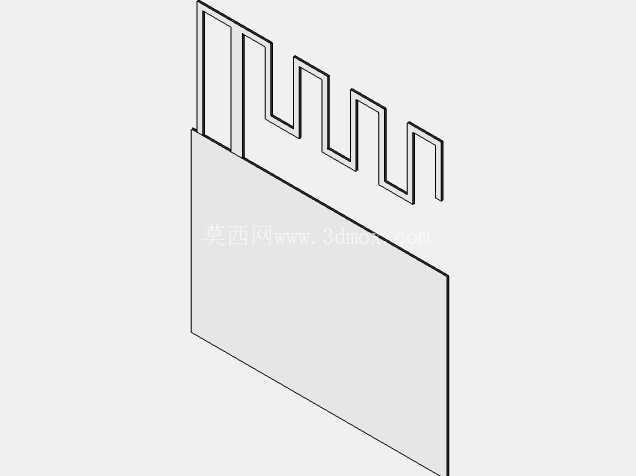

从设计思路来看，这款天线采用倒F型折叠走线方案，没有采用传统的直列振子结构，而是通过多次弯折的金属走线，在有限的平面尺寸内拉长了天线的有效辐射路径，让天线的谐振点精准落在868MHz频段上，同时保证辐射方向图的全向性，避免安装后出现信号死角。设计过程中首先要确定天线的有效辐射长度，868MHz频段的四分之一波长约为86mm，直列振子需要占用近90mm的直线空间，显然无法满足小型化终端的安装要求，因此通过三次同向弯折加末端回折的走线方式，将整体辐射单元的平面占用尺寸压缩到了43mm×31mm的矩形边界内，完全适配小型PCB板的贴装需求。

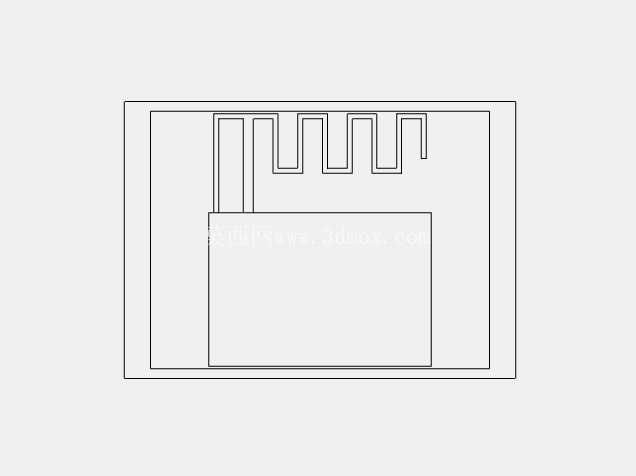

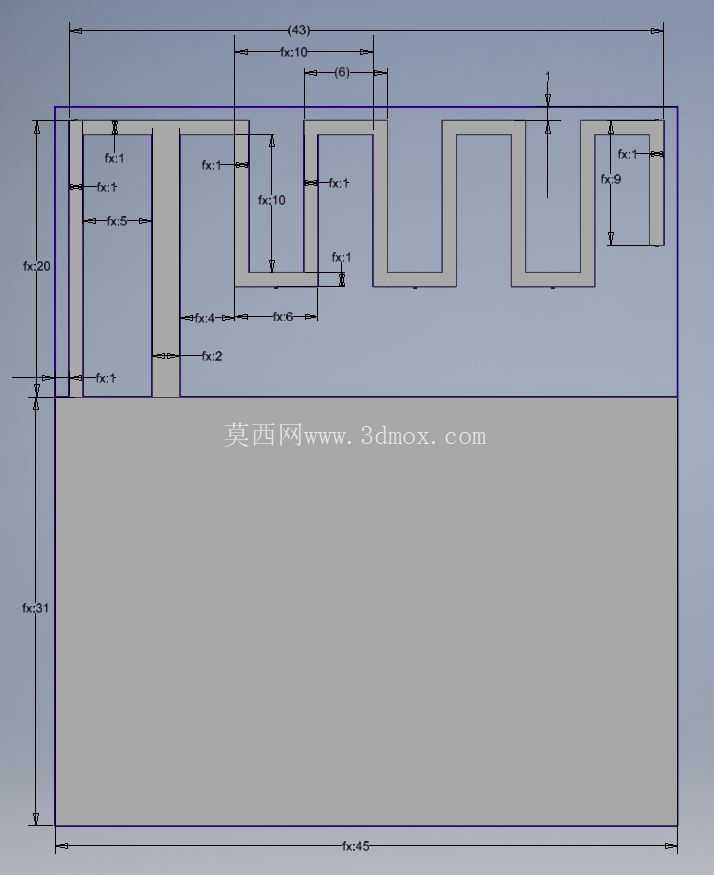

尺寸与安装边界方面，这款天线的金属辐射单元采用冲压成型工艺，整体为薄片状金属结构，厚度适配常规SMT贴装的0.2mm-0.3mm金属片厚度，安装时可直接贴装在PCB板的净空区域，不需要额外的结构固定件，辐射单元下方预留3mm以上的净空区即可避免金属地对信号的屏蔽影响。走线的弯折处全部采用直角过渡，一方面是适配冲压模具的加工工艺，减少折弯工序的复杂度，另一方面直角走线的寄生参数更容易通过仿真校准，在实际调试中可以通过调整各段走线的长度来微调谐振频率，比如靠近馈电点的第一段弯折长度主要影响天线的输入阻抗，中间段的走线长度主要影响谐振点的偏移，末端的短截线长度主要调整天线的驻波比，这种分段可调的结构设计大幅降低了后期调试的难度。

从功能特性来看，这款倒折叠天线的输入阻抗匹配50欧姆射频前端，不需要额外的匹配电路即可直接连接射频芯片的信号输出端，驻波比可以控制在1.5以内，辐射效率在净空满足要求的情况下可以达到60%以上，完全满足短距离无线通讯的链路预算要求。相比陶瓷天线，这款冲压成型的金属天线成本更低，抗震动性能更好，在车载这类存在持续震动的使用场景下不会出现陶瓷介质开裂的问题；相比板载PCB天线，这款独立冲压的金属天线不需要占用PCB板的走线空间，同时可以避免PCB板材质变化对天线性能的影响，一致性更优。

在冲压工艺适配方面，这款天线的所有走线宽度统一为1mm，折弯处的内R角不超过0.1mm，完全符合高速冲压模具的加工要求，料带连接点设置在天线的安装固定端，冲压成型后可以通过SMT工艺直接编带包装，适配自动化产线的贴装需求，不需要后续的二次加工。安装时只需要在PCB板上预留两个焊盘，分别连接天线的馈电点与接地端，焊接后即可完成装配，整体装配工序不超过10秒，非常适合大规模量产的消费电子与车载电子类产品。

实际应用中需要注意，这款天线的安装位置要远离金属屏蔽罩与大尺寸金属构件，安装面的法线方向尽量朝向设备的外侧，避免金属遮挡导致辐射效率下降；如果设备外壳为金属材质，需要在天线对应位置预留非金属窗口，保证信号的正常辐射。在结构设计阶段，需要提前预留好天线的安装净空区，净空区内不能布置任何金属走线与元器件，否则会导致天线谐振点偏移，驻波比升高，直接影响通讯距离与信号稳定性。
