格构式高压输电铁塔结构设计

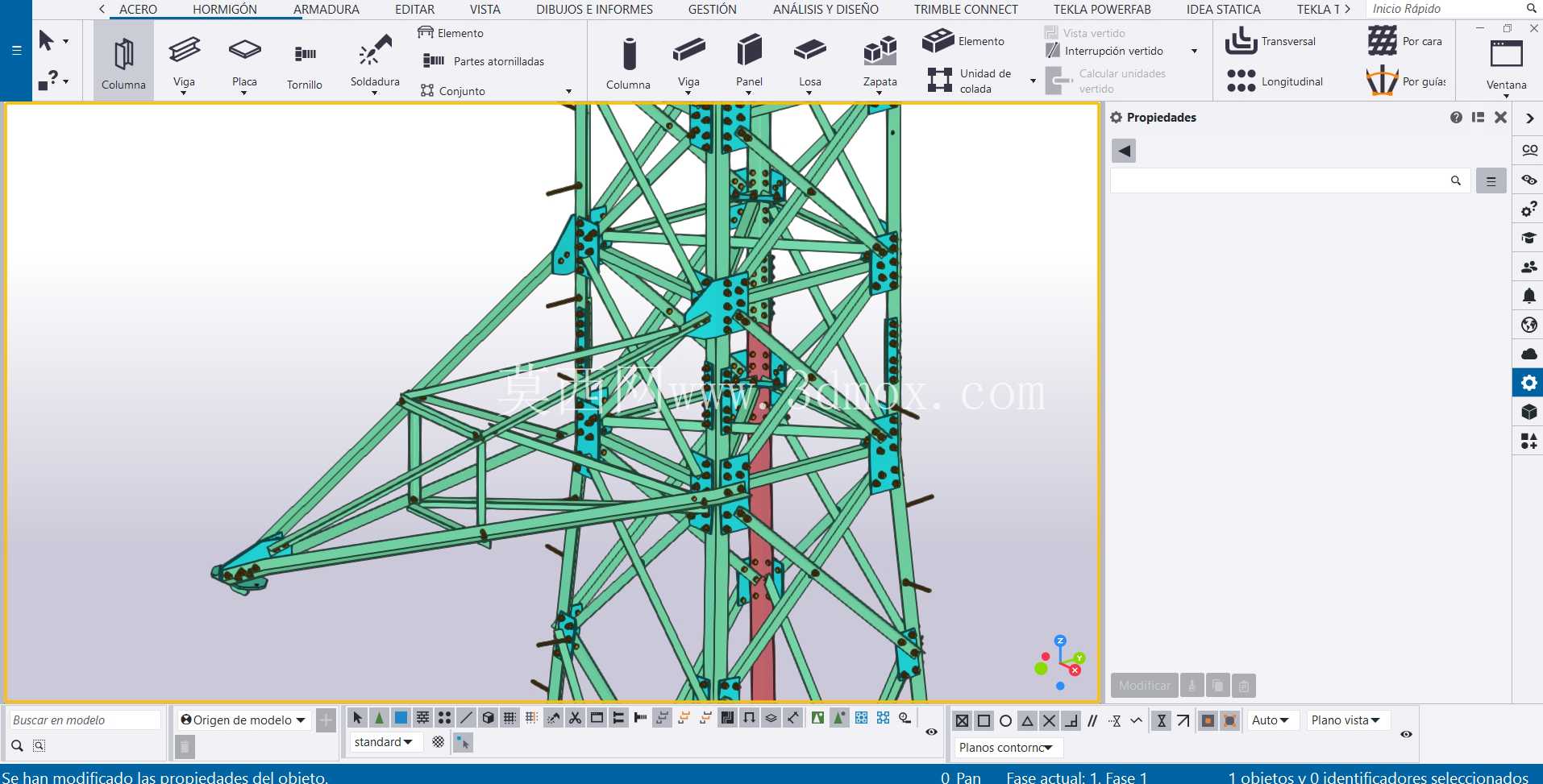

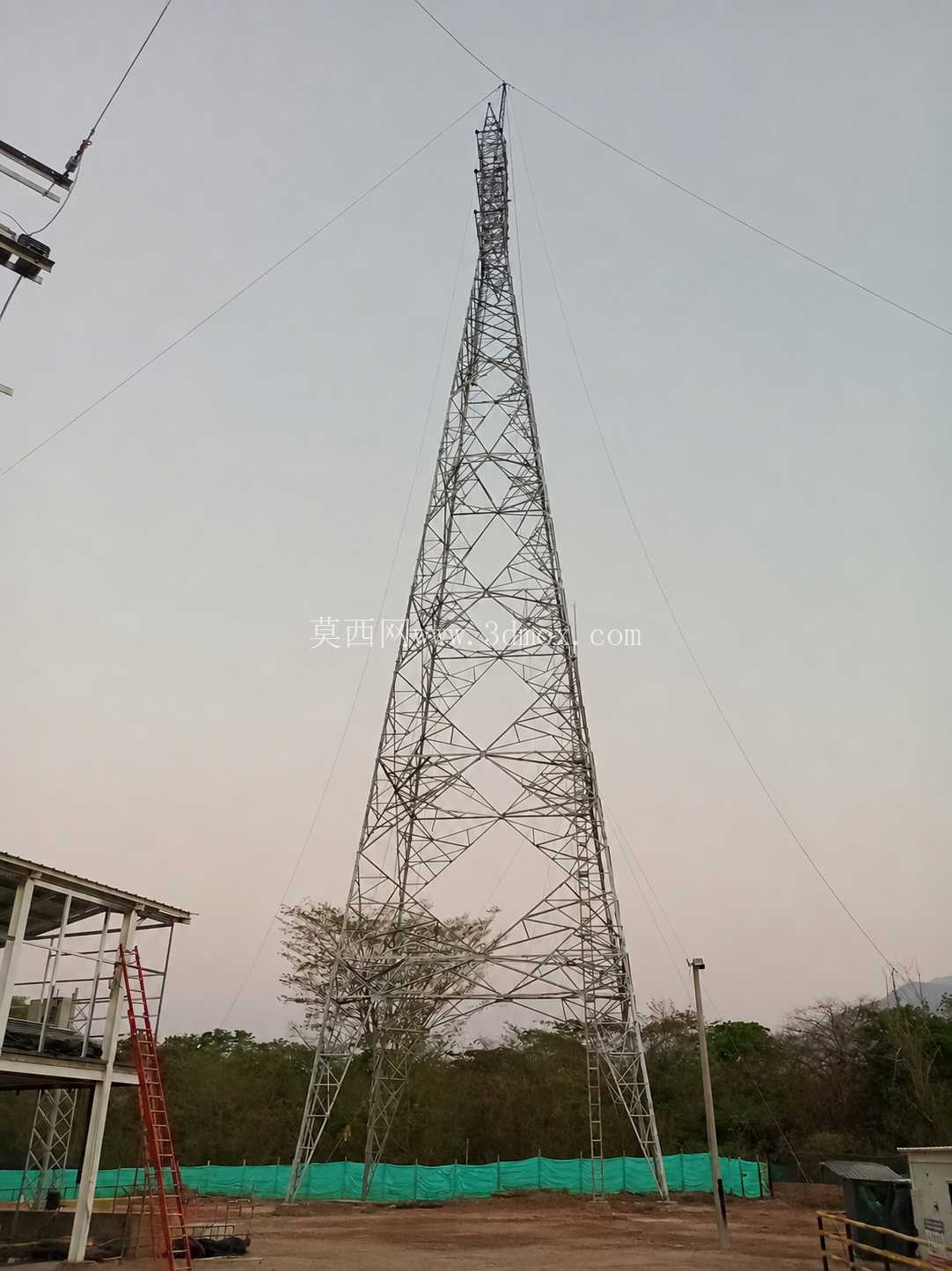

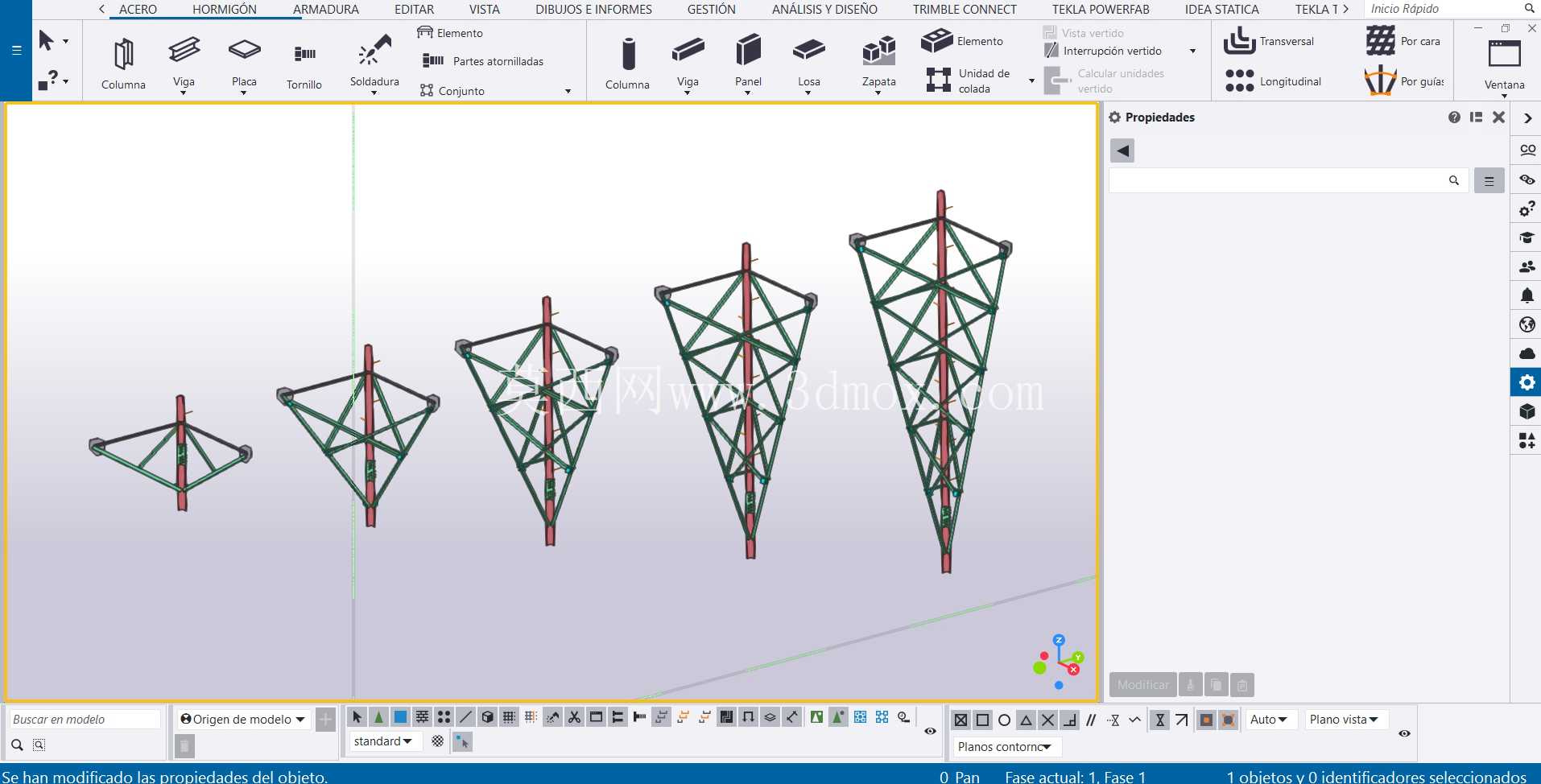

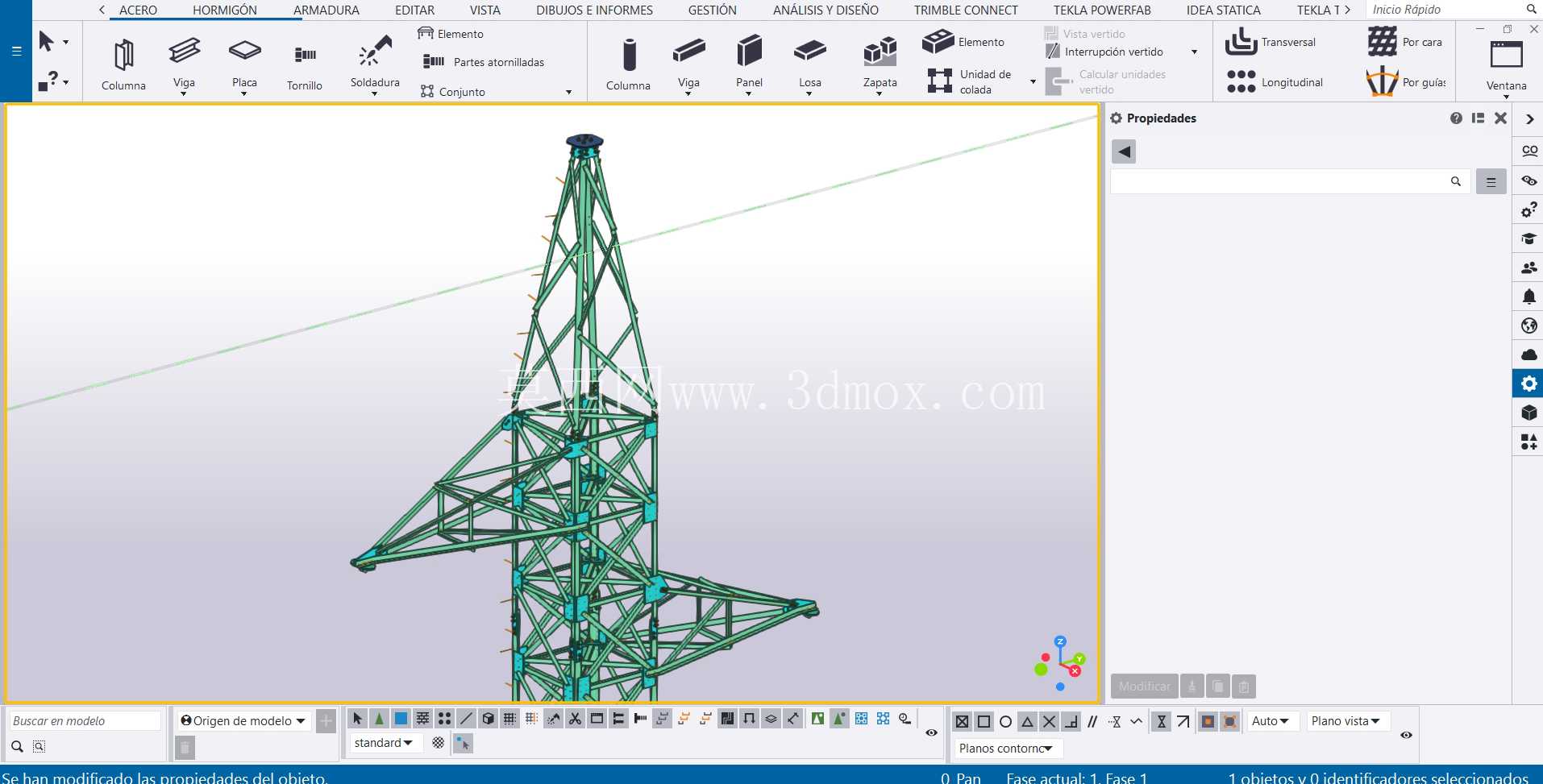

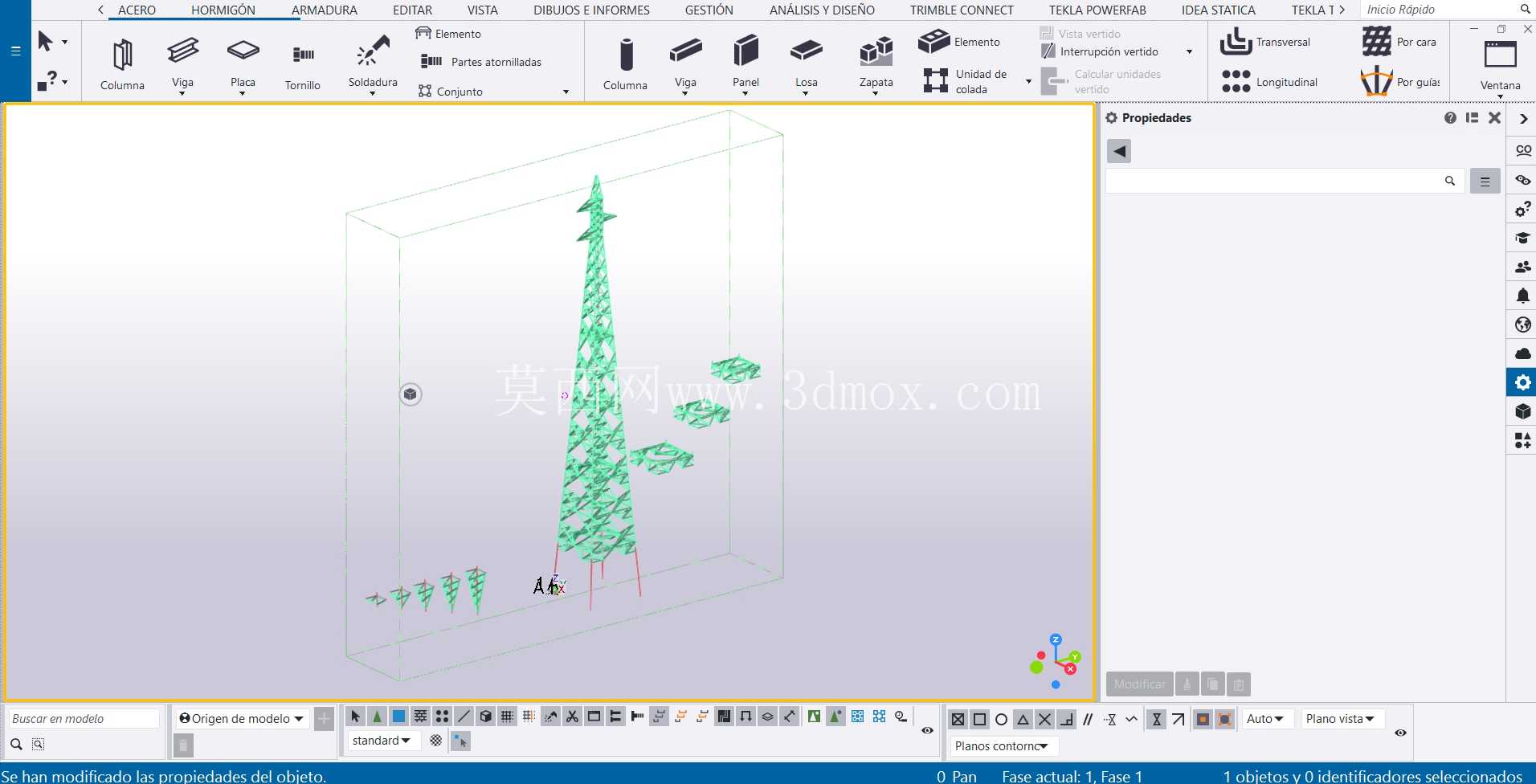

在架空高压输电线路的布设场景中，输电铁塔是承担线缆悬挂、绝缘隔离、荷载传递的核心支撑构件，直接决定了长距离电力输送的稳定性与线路走廊的安全边界。本次呈现的格构式输电塔结构，采用空间桁架受力体系，整体为变截面锥形布局，从底部到顶部逐步收窄，这种构型一方面可以降低塔身风阻系数，减少强风环境下的水平荷载冲击，另一方面能让上部结构的自重与线缆荷载通过主材斜材均匀传递至底部基础，避免局部应力集中。从结构组成来看，塔身主材采用等边角钢拼接，不同段的主材规格根据受力梯度变化，底部承受的压弯荷载最大，因此选用截面尺寸更大的角钢，往上随着荷载减小逐步缩小主材规格，在保证结构强度的前提下尽可能控制整体自重，降低基础承载压力与材料成本。斜材与辅材的排布采用交叉式设计，将每一段塔身分割为多个稳定的三角形受力单元，不管是纵向的线缆垂直荷载、横向的风荷载，还是极端工况下的覆冰荷载、断线冲击荷载，都能通过杆件的轴向力传递分散，不会出现局部杆件失稳的问题。塔头部分设置了多层横担，不同电压等级的输电线缆可以分层悬挂，横担端部预留了绝缘子串的安装挂点，挂点位置经过受力验算，保证线缆之间的安全间隙满足电气绝缘要求，避免不同相位的线缆在风偏情况下发生放电短路。横担与塔身的连接节点采用节点板加螺栓紧固的方式，所有连接孔位的位置精度都在建模阶段做了公差匹配，现场安装时不需要额外扩孔，能有效提升高空作业的装配效率。塔身底部设置了四个塔脚支座，支座底板带有地脚螺栓连接孔，安装时需要与现场浇筑的混凝土基础预埋件精准对位，塔脚的加劲板设计可以将塔身的集中荷载均匀扩散到基础承台上，避免基础局部受压破坏。在实际工程应用中，这类格构式输电塔多用于110kV及以上电压等级的长距离输电线路，可适应山地、平原、丘陵等多种复杂地形，相比混凝土电杆，它的运输拼装更灵活，单根杆件重量轻，不需要大型吊装设备就能完成山区点位的安装作业。建模过程中，所有杆件的连接节点都做了干涉检查，避免现场安装时出现杆件碰撞无法装配的问题，同时预留了检修爬梯、防坠装置的安装位置，方便后期运维人员登塔巡检。从安装边界来看，塔基的占地面积根据塔高与电压等级确定，需要保证周边与建筑物、植被的安全距离满足电力规范要求，塔身的整体高度根据线路弧垂、对地安全距离、交叉跨越要求确定，横担的长度则根据线缆相间距离、防雷保护角计算得出，所有尺寸参数都符合架空输电线路设计规范的相关要求。在结构受力验算层面，建模时同步考虑了不同工况的荷载组合，包括最大风速工况、覆冰工况、安装检修工况、断线事故工况等，每根杆件的长细比、压应力、拉应力都控制在规范允许的范围内，保证铁塔在设计使用周期内的结构安全。另外，塔身的杆件连接全部采用热镀锌防腐处理的标准件，建模时也考虑了后期防腐维护的操作空间，节点位置不会出现封闭死角，方便运维人员定期检查螺栓紧固情况与防腐层完好度。
