700x500规格枢轴柜面板盒结构设计

这款面板盒是适配700x500规格枢轴柜的配套壳体构件，在汽车冲压生产线的枢轴控制柜场景中，这类构件承担着枢轴控制模块的防护、安装承载与操作界面外露适配的核心作用，直接关系到生产线枢轴点位控制单元的运行稳定性与现场操作便利性。从实际产线应用来看，汽车冲压工位的枢轴控制柜多布置在压机侧方的操作区域，周边存在冲压作业带来的震动、金属粉尘飞溅以及偶尔的切削液滴落情况，这就要求面板盒不仅要具备足够的结构强度承装内部控制元件，还要通过合理的结构设计实现基础的防护能力，避免外界杂质侵入影响内部电气元件的触点导通稳定性。

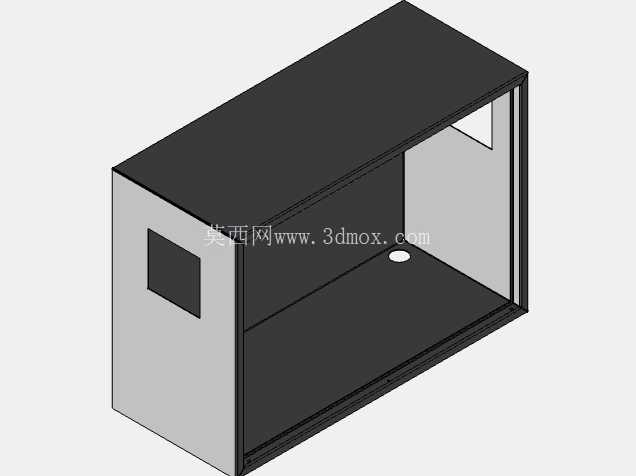

从结构设计思路上看，这款面板盒采用开放式框体加侧封板的组合结构，主体采用钣金冲压折弯成型工艺制作，整体为长方体框型结构，一侧预留全开放的安装对接面，用于和枢轴柜的主体框架进行螺栓固定，对接面边缘预留了均匀分布的安装孔位，孔位间距匹配700x500规格枢轴柜的框架型材安装槽标准，安装时无需额外打孔适配，可直接通过标准紧固件完成与柜体的拼接固定。侧封板上预留的方形开孔是操作显示面板的安装位，开孔尺寸匹配常用的枢轴控制操作屏的安装边界，开孔边缘做了折弯翻边处理，既可以提升开孔处的结构刚度，避免长期使用后开孔边缘变形，也能为操作面板的安装提供定位支撑，减少面板安装时的调整工作量。框体内部底面预留的圆形通孔是线缆穿装位，孔位位置避开内部元件安装的常规排布区域，方便内部控制线缆的走线与固定，孔位边缘做了钝化处理，避免穿线时划伤线缆绝缘层。

在外形尺寸与安装边界的把控上，这款面板盒的整体外轮廓完全匹配700x500枢轴柜的侧边安装空间，安装后不会突出柜体框架的外轮廓，避免现场作业时人员走动或者工件转运过程中发生磕碰。框体的内部净空间尺寸经过核算，可容纳常规的枢轴控制继电器组、接线端子排以及小型信号转换模块，内部预留的安装凸台位置符合电气元件安装的通用孔距标准，元件安装后与盒体内壁之间留有足够的散热间隙，避免长时间运行时热量积聚影响元件寿命。框体的板材厚度选用适配冲压工位震动工况的规格，侧板与主体框体的连接采用折边咬合加焊点加固的方式，在冲压设备持续运行带来的震动环境下，不会出现连接部位松动、板材共振异响的问题。

从实际使用的角度出发，这款面板盒的结构设计充分考虑了现场装配与后期维护的需求，开放侧的对接结构在安装时可以先将内部所有电气元件与线缆在面板盒上完成预装，再整体与枢轴柜主体进行对接，大幅减少现场柜内装配的作业时间；后期维护时只需拆下固定螺栓即可将整个面板盒连同预装元件一同取下，无需在柜内狭小空间内进行元件拆换作业。侧封板的方形开孔处预留的面板固定孔位，适配嵌入式安装的操作面板，安装后面板表面与侧封板外表面齐平，既方便操作人员观察参数与操作，也不容易在面板表面积聚冲压粉尘，日常清洁时只需擦拭平面即可，没有清洁死角。内部底面的线缆穿装孔可配套安装橡胶护线圈，进一步提升线缆防护能力，同时也能在一定程度上阻挡粉尘从线缆缝隙进入盒体内部。

在冲压成型的工艺性上，这款面板盒的所有折弯角度均采用标准90度折弯，折弯半径匹配常规钣金冲压模具的参数，无需定制特殊折弯模具即可完成加工；所有开孔均为规则形状，采用普通冲压工序即可完成冲裁，加工工序少，批量生产时的工艺成本可控。折边处的让位设计充分考虑了折弯加工时的材料形变余量，不会出现折弯后板材堆叠、接缝不均的问题，成型后的框体对角线误差控制在钣金加工的通用公差范围内，与枢轴柜框架对接时不会出现装配间隙不均、螺栓孔对位偏差的问题。整体结构没有复杂的曲面造型，所有结构特征都服务于实际安装与使用需求，没有冗余的装饰性结构，完全适配工业生产场景的实用导向。
