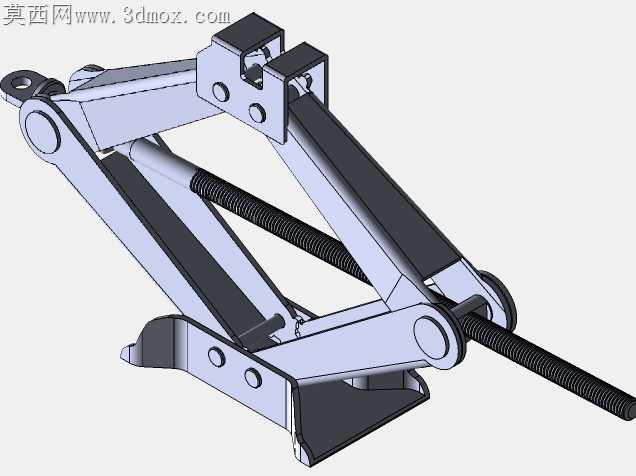

车载剪式螺旋顶升支撑结构设计

车载应急顶升场景里，传统剪式千斤顶常出现丝杆偏磨、铰接点卡滞、支撑面压溃的问题，这套螺旋顶升结构在加工适配层面做了针对性的细节打磨。上下支撑座的接触端面做了1.5度的微倾角处理，对应车辆底盘顶升位的钣金倾斜角度，避免硬接触时的应力集中，冲压成型时的折弯圆角特意留了R2的过渡，不会在反复承重时出现折弯处的疲劳裂纹。铰接销轴的配合公差选了H7/g6的间隙配合，销轴表面做了发黑处理，日常存放沾附的灰尘泥水不会让铰接点锈死，销轴端部的卡簧槽深度控制在0.8mm，既保证卡簧装配后不松脱，也不会因为槽深过深削弱销轴的抗剪强度，毕竟满负载顶升时销轴要承受近两吨的剪切力，这点强度冗余直接决定使用安全性。传动丝杆选用梯形螺纹，牙型角30度，相比普通三角螺纹，传动效率更高且具备自锁特性，丝杆两端的支撑轴颈做了抛光处理，和支架上的轴孔配合时，转动摇臂的阻力更小，不会出现顶升过程中卡涩晃动感。丝杆表面的发黑层厚度控制在0.02mm以内，不会因为镀层过厚导致螺纹配合过紧，长期存放也不会锈蚀粘连。剪臂的板材选用3mm厚的冷轧钢板，冲压成型后做了去毛刺处理，臂身的加强筋是和板材一体冲压出来的，没有额外焊接加强片，避免焊接变形导致两侧剪臂平行度超差，装配后出现升降卡顿。上下支撑座的防滑齿做了不等高设计，接触地面的底座齿高2mm，接触底盘的顶座齿高1.5mm，既能在松软地面咬入土层不打滑，也不会刮伤车辆底盘的防腐涂层。摇臂连接头的内孔做了六角和四方的兼容设计，既可以用配套的摇臂转动，紧急情况下也能套上普通扳手操作，不会因为专用工具丢失就无法使用。所有铰接点的装配间隙都控制在0.1mm以内，顶升过程中剪臂不会出现左右晃动，支撑稳定性更强，哪怕是在不太平整的非铺装路面使用，也能保证支撑面始终贴合受力，不会出现侧滑风险。
