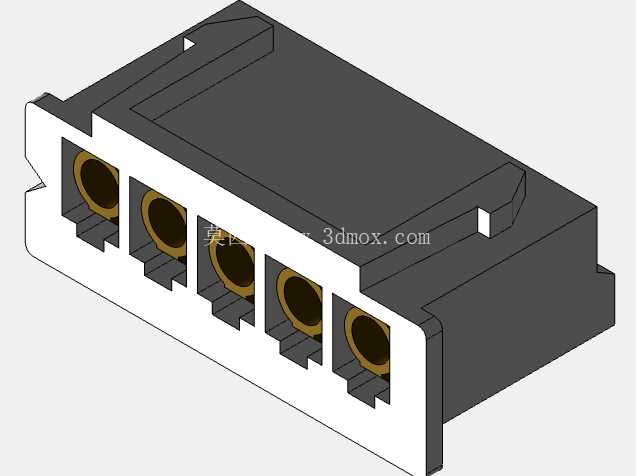

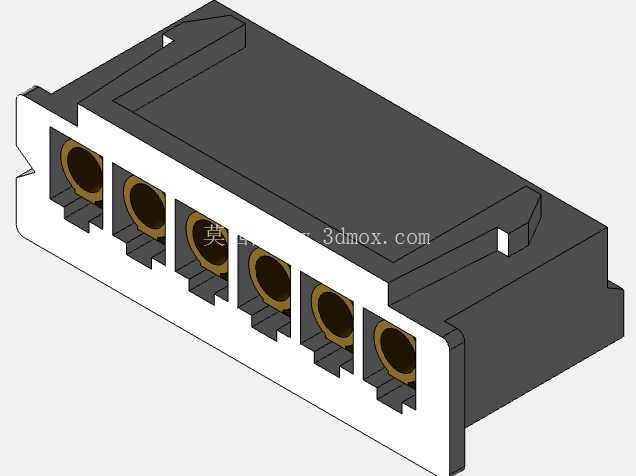

JST XH 2.5 连接器系列

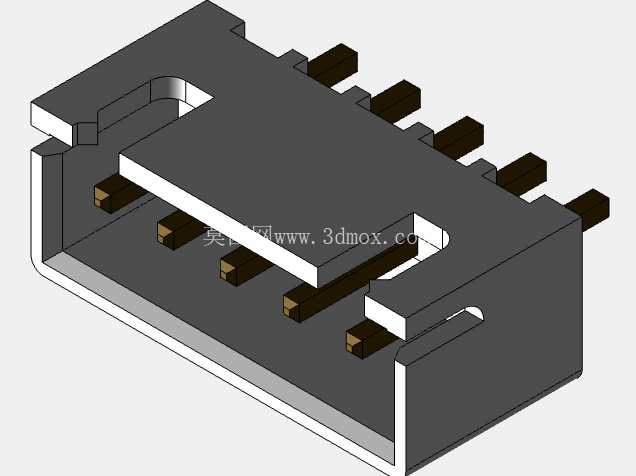

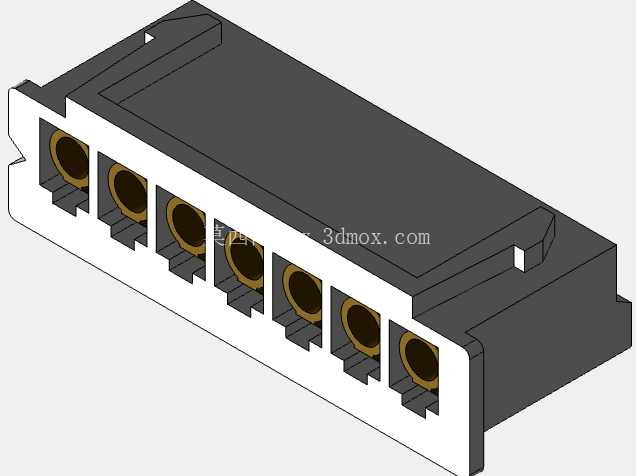

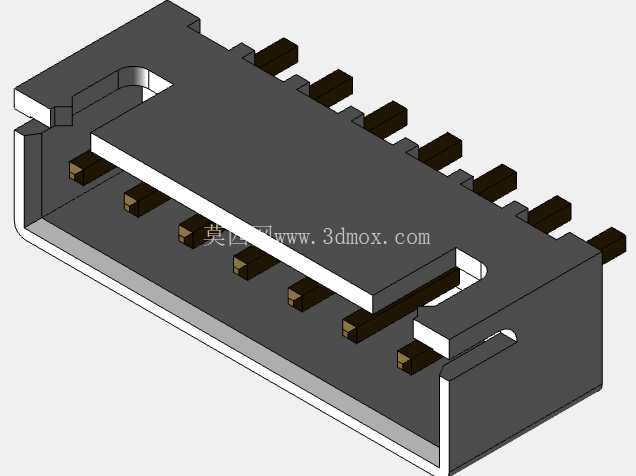

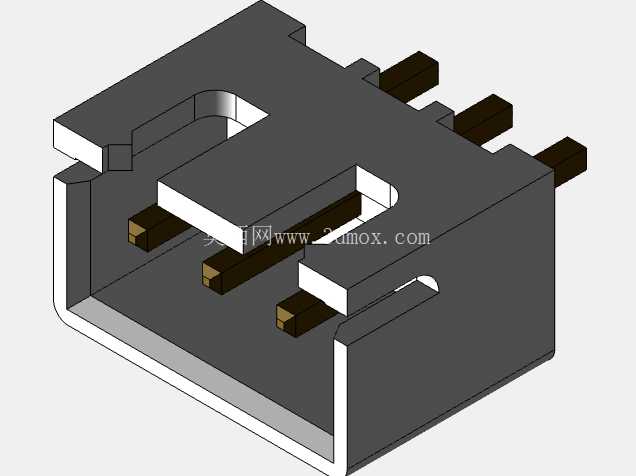

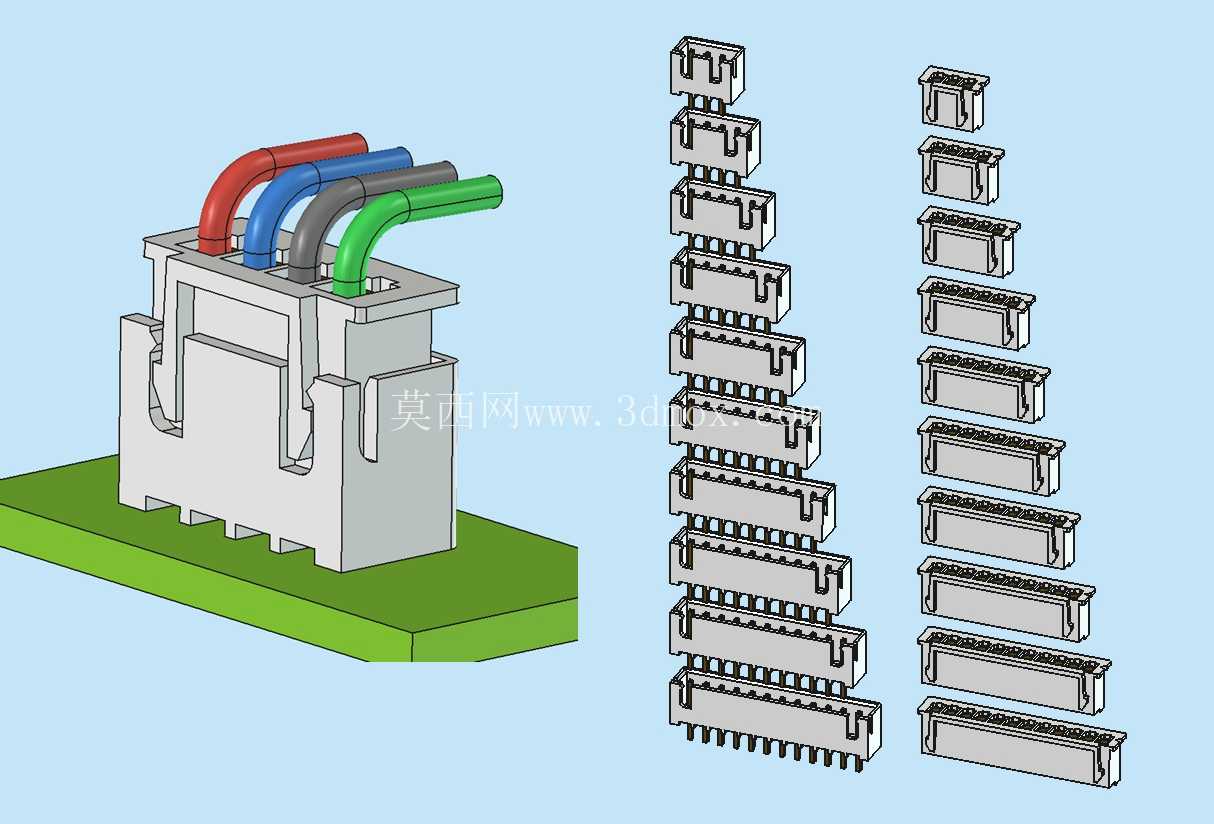

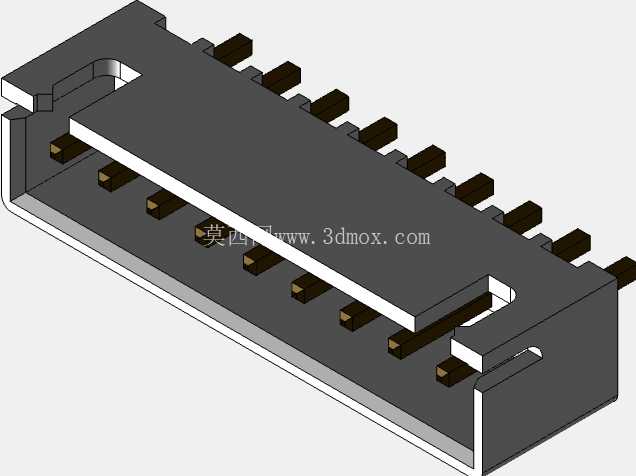

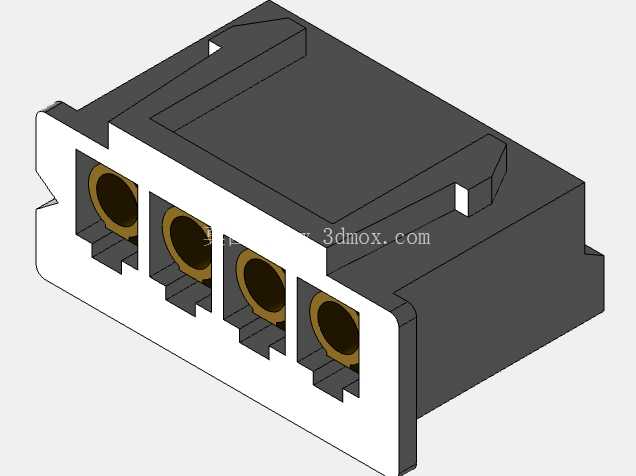

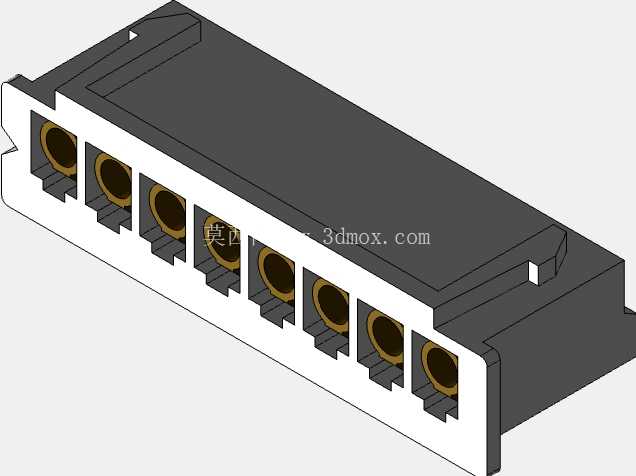

XH连接器的官方间距为2.5mm。 但许多中国供应商展示的是 2.54mm 间距。这些型号遵循官方尺寸或 JST 原装连接器。 步骤文件可用于 2 至 12 个引脚。FCStd 文件包含顶部入口 + 引脚和外壳 + 接触形状 B 的参数模型。您必须在电子表格中选择引脚数量才能生成适当的连接器对。 请注意：使用此参数模型无法准确生成 2 引脚顶部入口底座。 还有一个 4 引脚连接器和外壳上电线的 PCB 示例，但这些部件不是参数化的，仅用于演示和查看。位置：对于顶部入口底座，原点位于连接器的引脚 1 上，Z 层 = PCB。对于外壳：位置是“插入顶部入口底座中”。这有助于对插入公连接器的母连接器进行建模。Freecad V1.1 - 无需附加组件。
