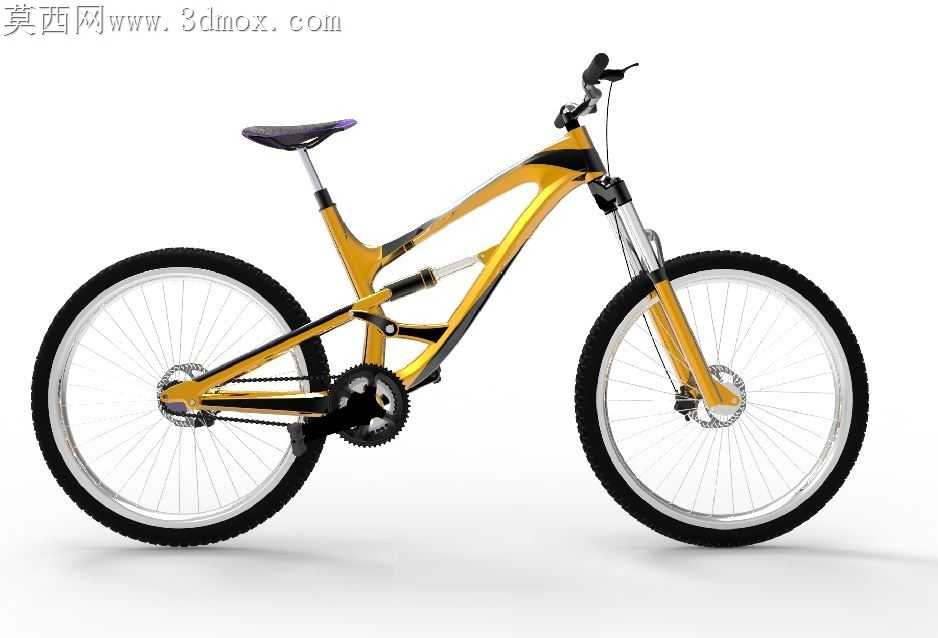

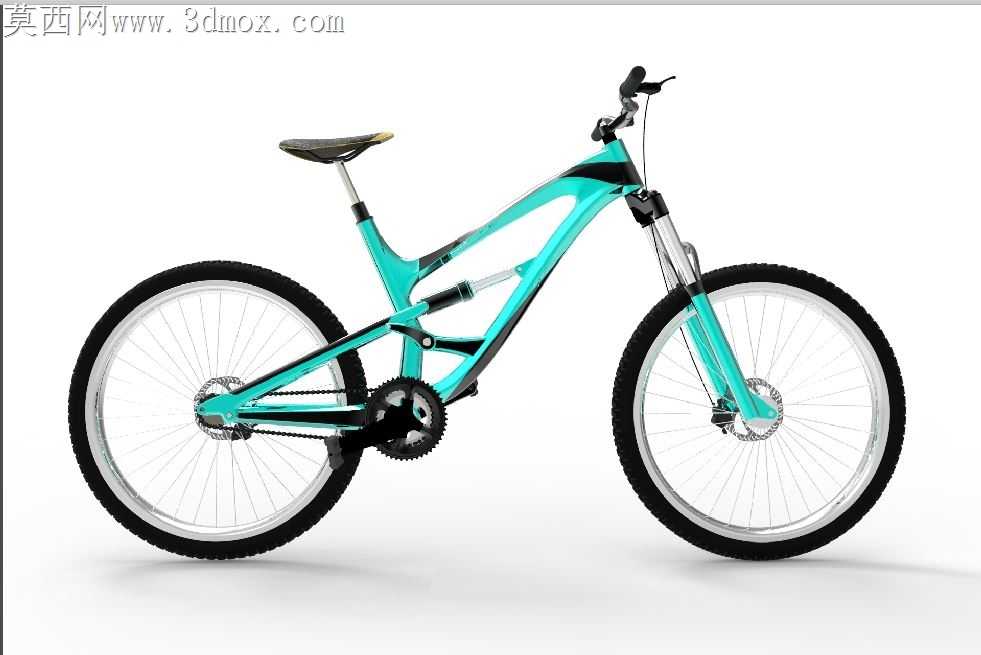

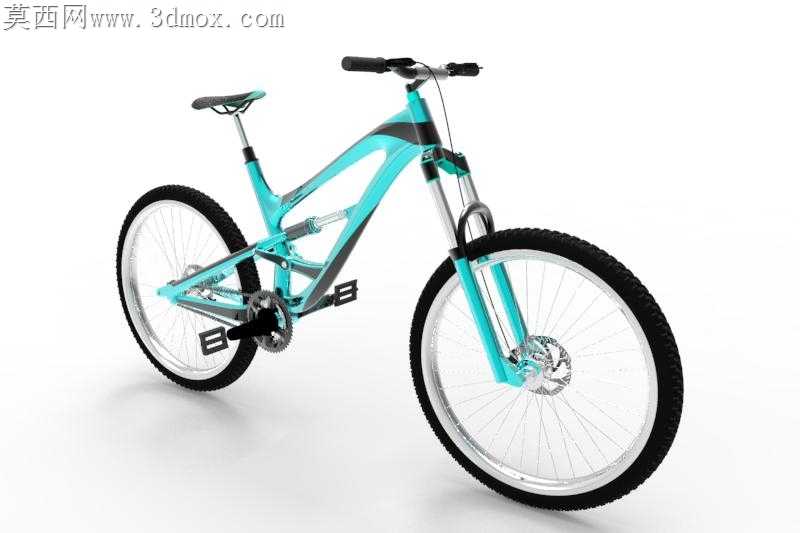

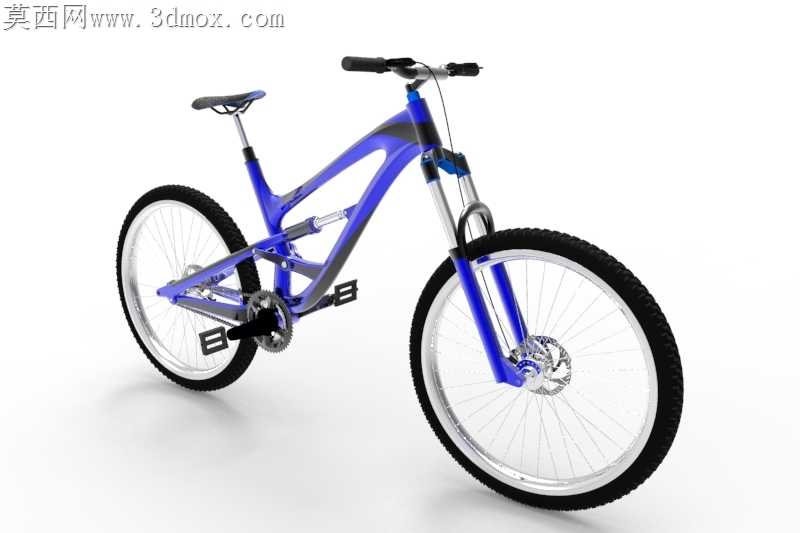

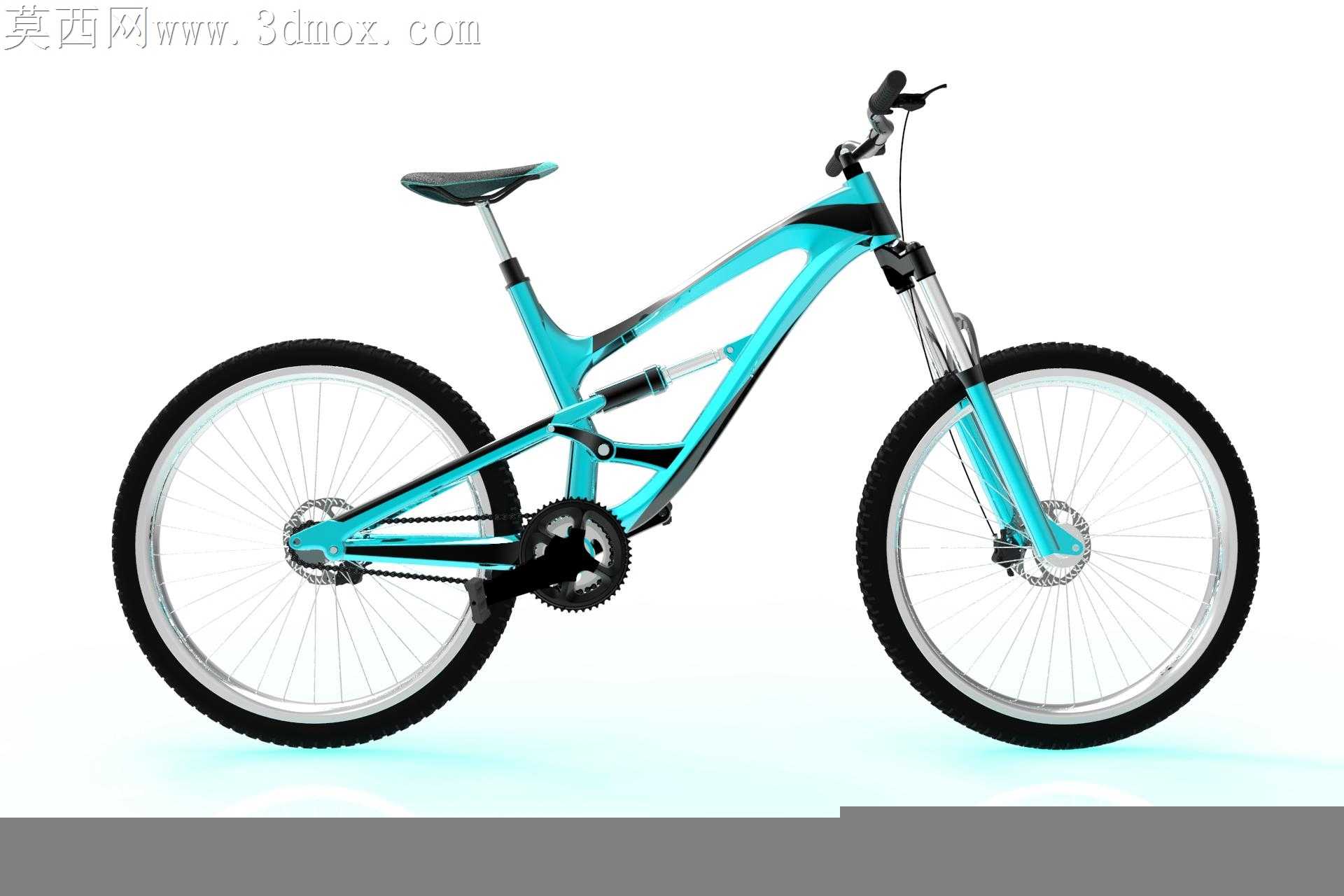

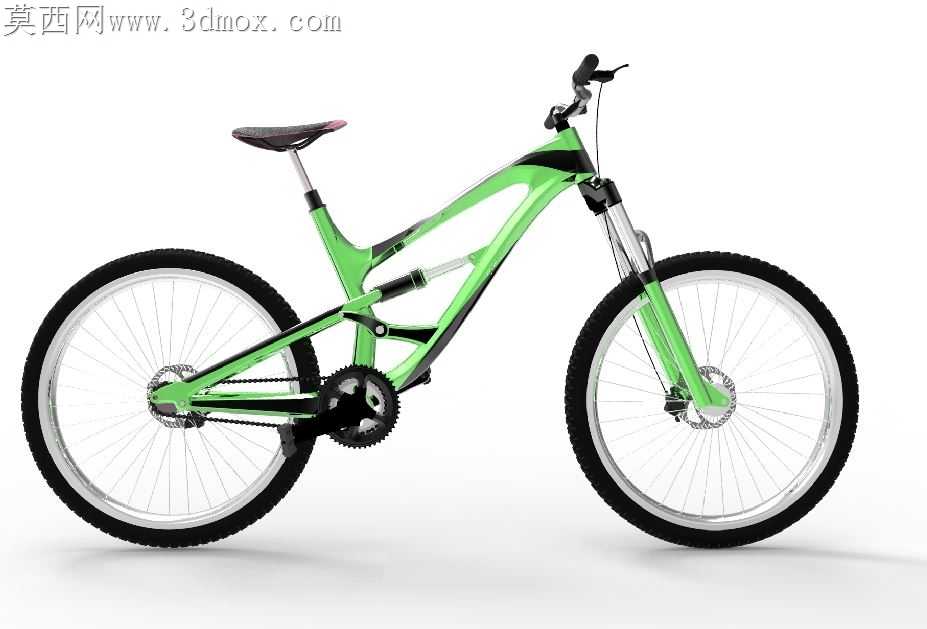

软尾山地自行车结构设计三维数模

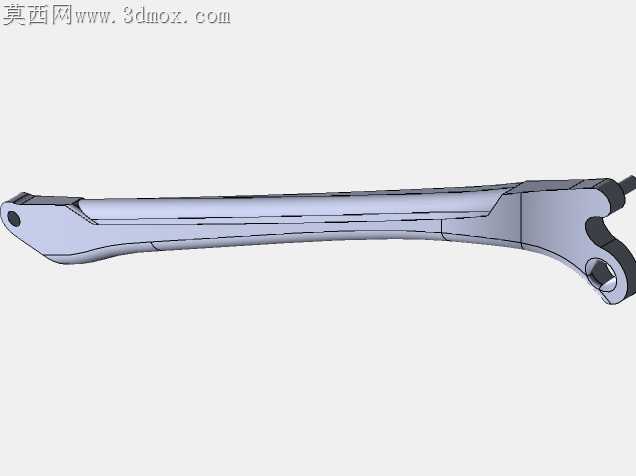

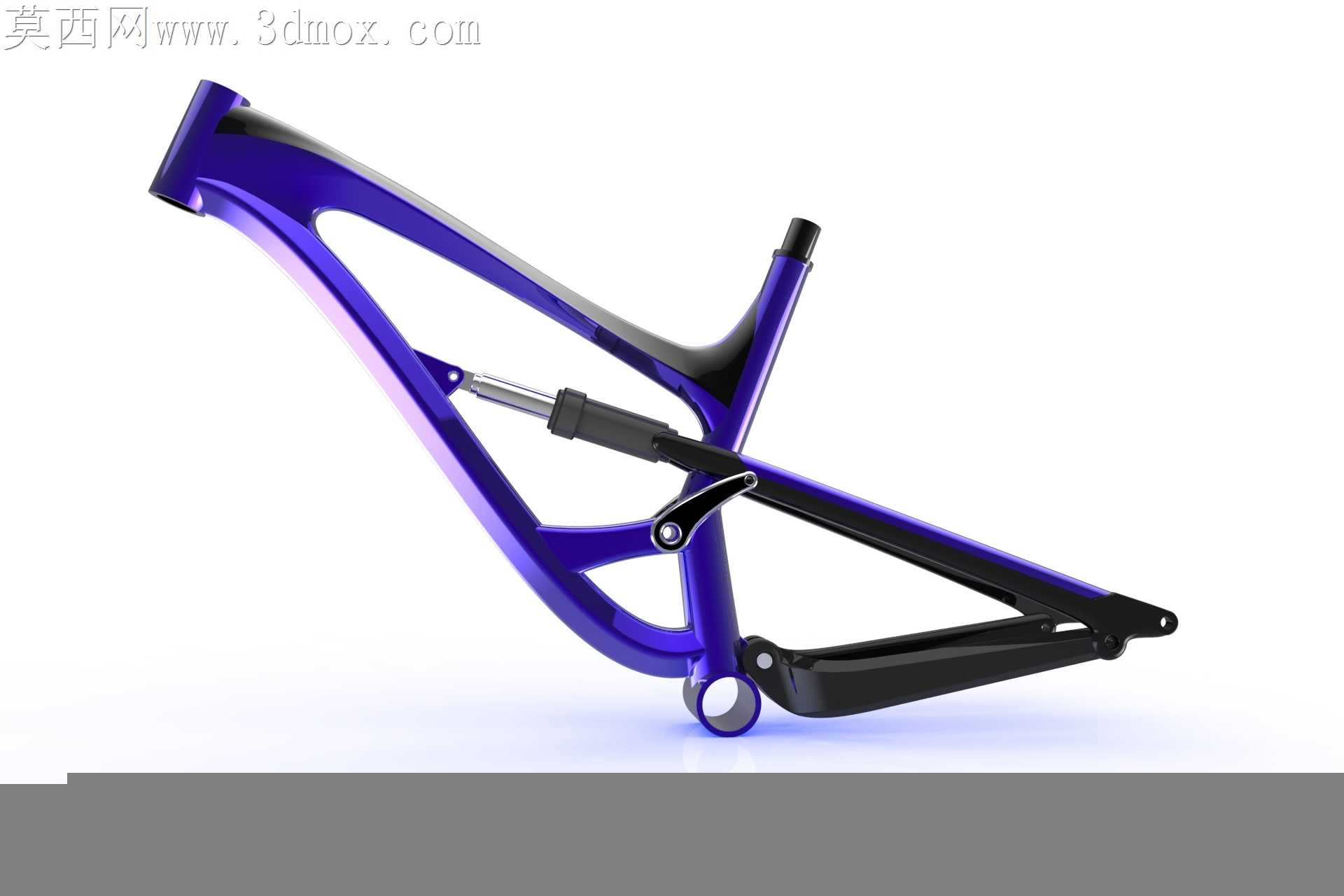

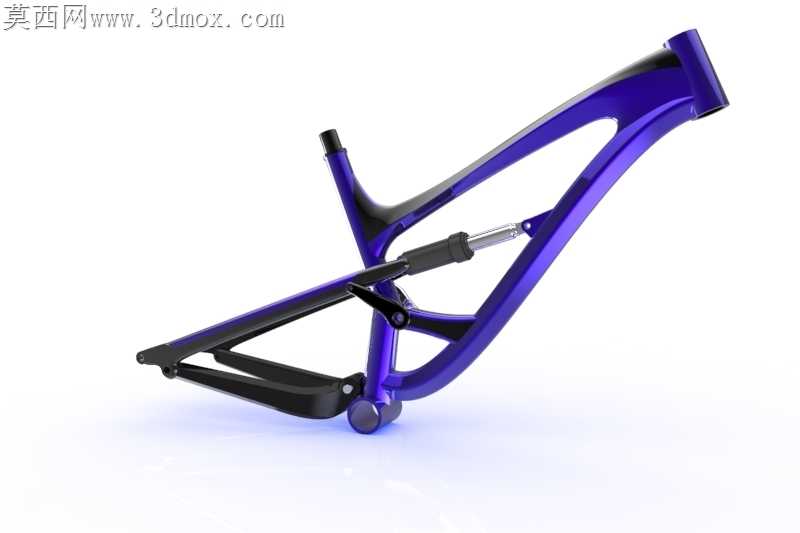

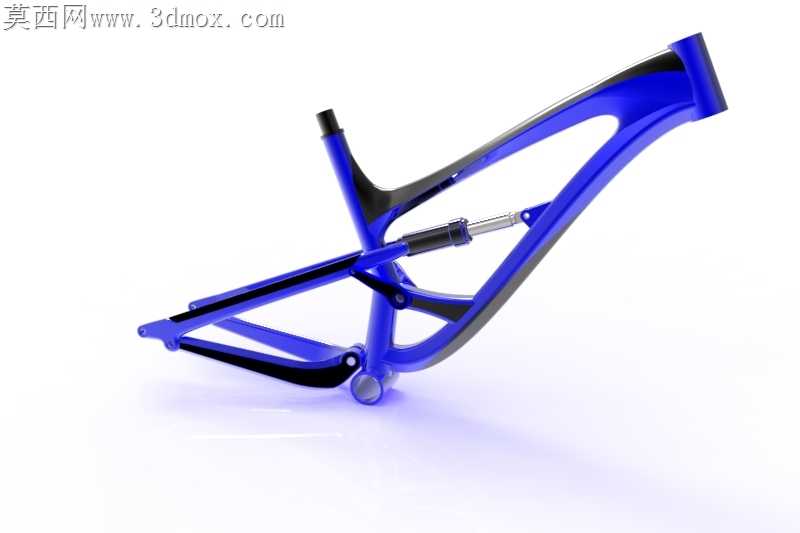

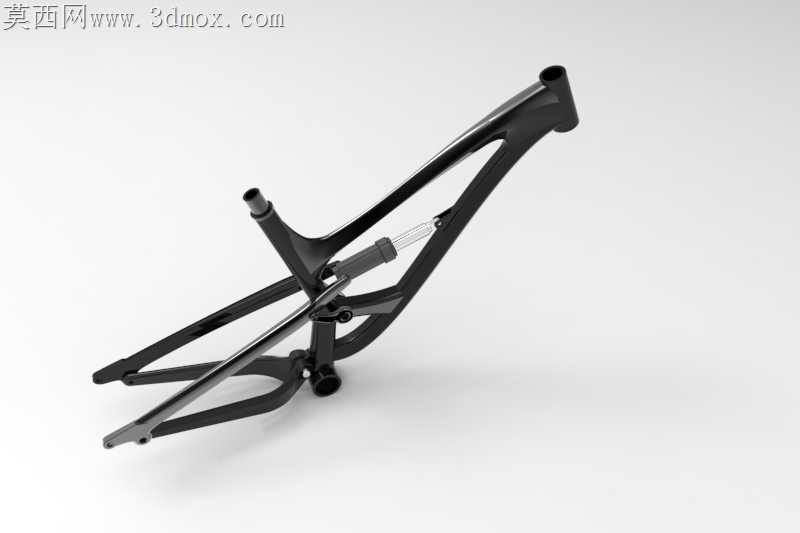

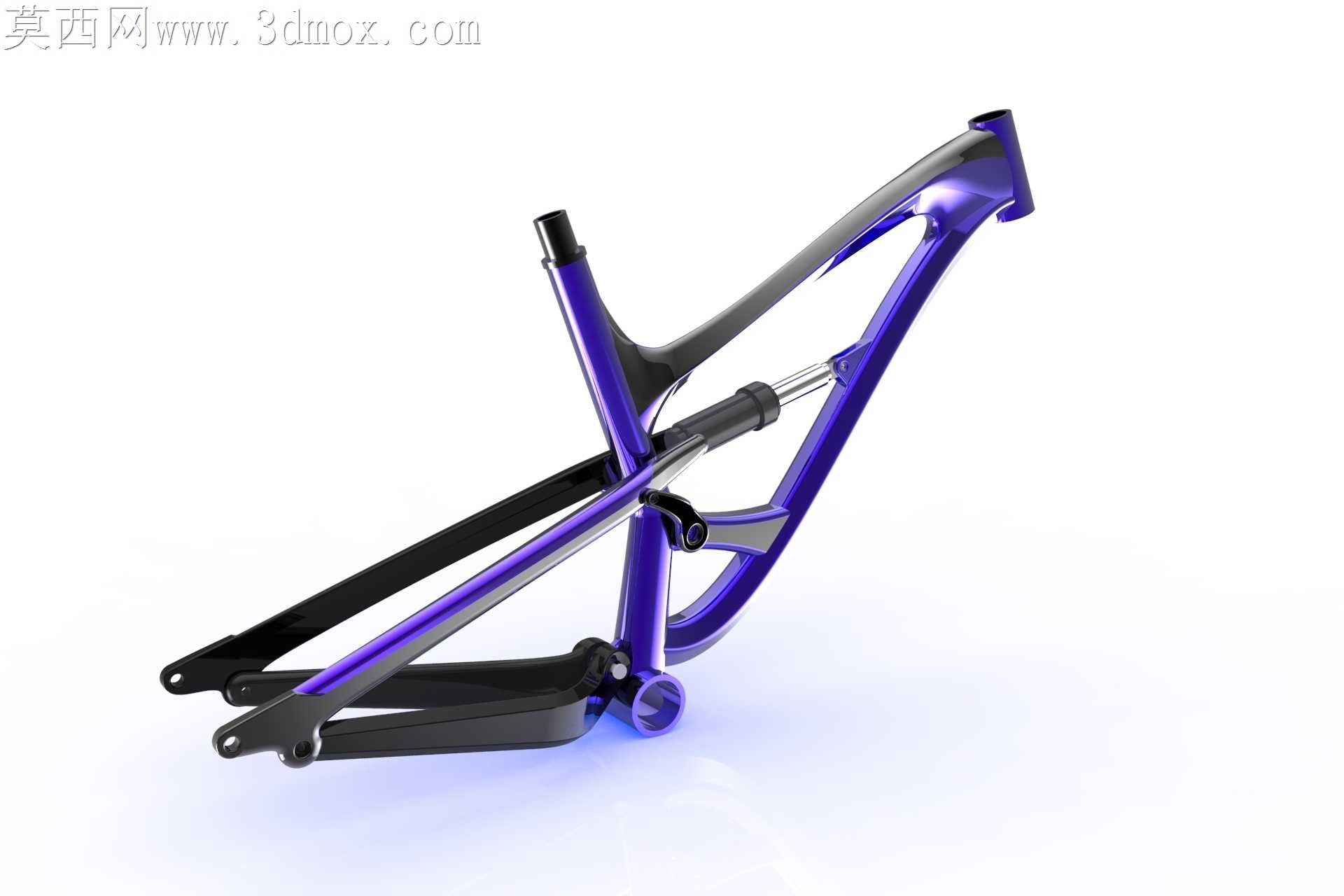

软尾山地车的后避震结构一直是加工环节最容易出公差问题的部分，很多初版设计在虚拟装配时看不出问题，实际打样后会出现转点卡滞、避震行程虚位过大的问题，这款数模在转点同轴度的公差预留上做了很细致的处理。后三角与主车架连接的四个转点，没有采用统一的孔径公差，靠近避震器上端的转点因为要承受骑行中反复的冲击载荷，特意把孔位的同轴度公差收紧到0.02mm，同时给衬套预留了0.05mm的压装余量，避免压装后衬套变形导致转点转动不畅。靠近后轮轴的两个转点因为要兼顾链条张紧时的微小形变，公差适当放宽到0.04mm，不会因为车架焊接后的轻微形变出现转点抱死的情况。车架的管型衔接没有用生硬的直角过渡，下管与头管连接的位置做了渐变的曲面加厚，从下管2.5mm的壁厚逐步过渡到头管位置的4mm壁厚，既不会因为壁厚突变产生应力集中，也能在数控加工碳纤维成型模的时候，避免刀具走刀时出现急停折返的接刀痕。后上叉的造型特意做了扁平状的截面优化，不是单纯为了视觉上的流线感，扁平截面在侧向受力时能提供更好的形变量，吸收过弯时轮组传来的侧向震动，同时在垂直方向保留足够的刚性，避免踩踏时的动力泄力。碟刹安装座的位置没有直接焊接在后下叉上，而是做了独立的安装凸台，凸台与后下叉的连接面做了0.1mm的预变形补偿，因为焊接时高温会导致后下叉出现轻微的向内形变，预变形量刚好抵消焊接形变，保证碟刹安装后刹车盘与来令片的平行度误差在0.1mm以内，不会出现蹭碟的问题。曲柄与中轴的配合位置，特意给牙盘侧的安装面做了0.03mm的凸起，避免曲柄锁紧后因为接触面的平面度误差出现牙盘偏摆。车把与把立的配合段做了滚花的细节还原，滚花的深度控制在0.2mm，既可以增加装配后的摩擦力，防止车把受力时转动，也不会因为滚花过深导致把立夹紧时出现应力裂纹。避震器的安装位做了可调节的垫片槽设计，可以通过更换不同厚度的垫片调整避震器的初始压缩比，适配不同体重骑手的骑行需求，不需要重新加工车架主体结构。轮组的辐条孔位做了角度偏移，每个孔位的角度都对应辐条的编条角度，避免辐条安装后出现弯折应力，延长辐条的疲劳寿命。轮胎的胎齿造型做了分块处理，中间的连续胎齿保证铺装路面骑行的低滚阻，两侧的块状胎齿在越野过弯时能提供足够的抓地力，胎齿的根部做了圆角过渡，避免频繁受力后胎齿根部开裂。
