便携式独立四轨音乐采样打击控制器

这款紧凑型独立四轨凹槽采样打击设备，是面向移动音乐创作场景开发的一体化硬件，无需依托计算机即可完成从音频采样、音序编排到现场演出的全流程工作，适配街头创作、户外live演出、移动工作室等脱离固定桌面工位的使用场景，解决了传统桌面级音乐制作设备依赖供电、无法脱离主机运行的痛点。

从结构设计层面看，整机采用一体化哑光黑色壳体，所有操作控件均按照人体工程学逻辑排布在顶面操作区：核心操作区设置32个带力度感应的RGB打击垫，每个打击垫的触发压力阈值经过多轮调校，可精准识别从轻触到重敲的多级力度变化，对应不同的采样触发音量与音色参数，打击垫表面做了微磨砂防滑处理，避免长时间演奏操作时手指打滑；打击垫上方排布6个多功能力度步进旋钮，可映射效果器参数、通道音量、音序速度等实时调控参数，旋钮采用带阻尼的橡胶外圈，转动时的段落感清晰，便于演出时盲操作；打击垫侧边设置9个触摸感应编码器与1个大型滚轮，分别负责轨道切换、参数微调、音轨 scrub 预览等功能，滚轮的滚动阻尼经过调校，单圈滚动的参数变化量适配快速定位与精细调整两类操作需求。

设备顶面右上角集成1.3英寸OLED显示屏，可实时显示当前采样波形、音序步进状态、效果器参数、电池剩余电量等信息，屏幕的可视角度做了优化，在站立演出的俯视角度下也能清晰读取内容，避免因视角偏差出现参数误读。设备的接口全部集中在侧边壳体上，包含USB-C接口负责数据传输与充电、USB-A接口可外接U盘直接读取采样文件、3.5毫米线路输入接口可接入外部音频源进行实时采样、3.5毫米线路输出接口可外接音箱或调音台输出音频信号，所有接口的位置都做了避让设计，插入线材后不会影响桌面放置的平稳性，也不会干扰手部操作控件的动作。

整机的真实尺寸为313.5×146.3×34毫米，重量约0.97千克，这个尺寸参数经过多轮迭代验证：长度方向刚好可以放入常规的双肩电脑包隔层，宽度方向不会占用过多桌面空间，34毫米的厚度既容纳了内置处理器、锂电池、扬声器、麦克风等全部内部组件，也保证了手持携带时的握持舒适度，不会因过厚导致握持费力。内置的锂电池可支持数小时的连续脱机工作，内置扬声器与麦克风可实现无需外接设备的即时采样与外放试听，适合灵感突发时快速记录创作动机，无需额外接驳音频外设。

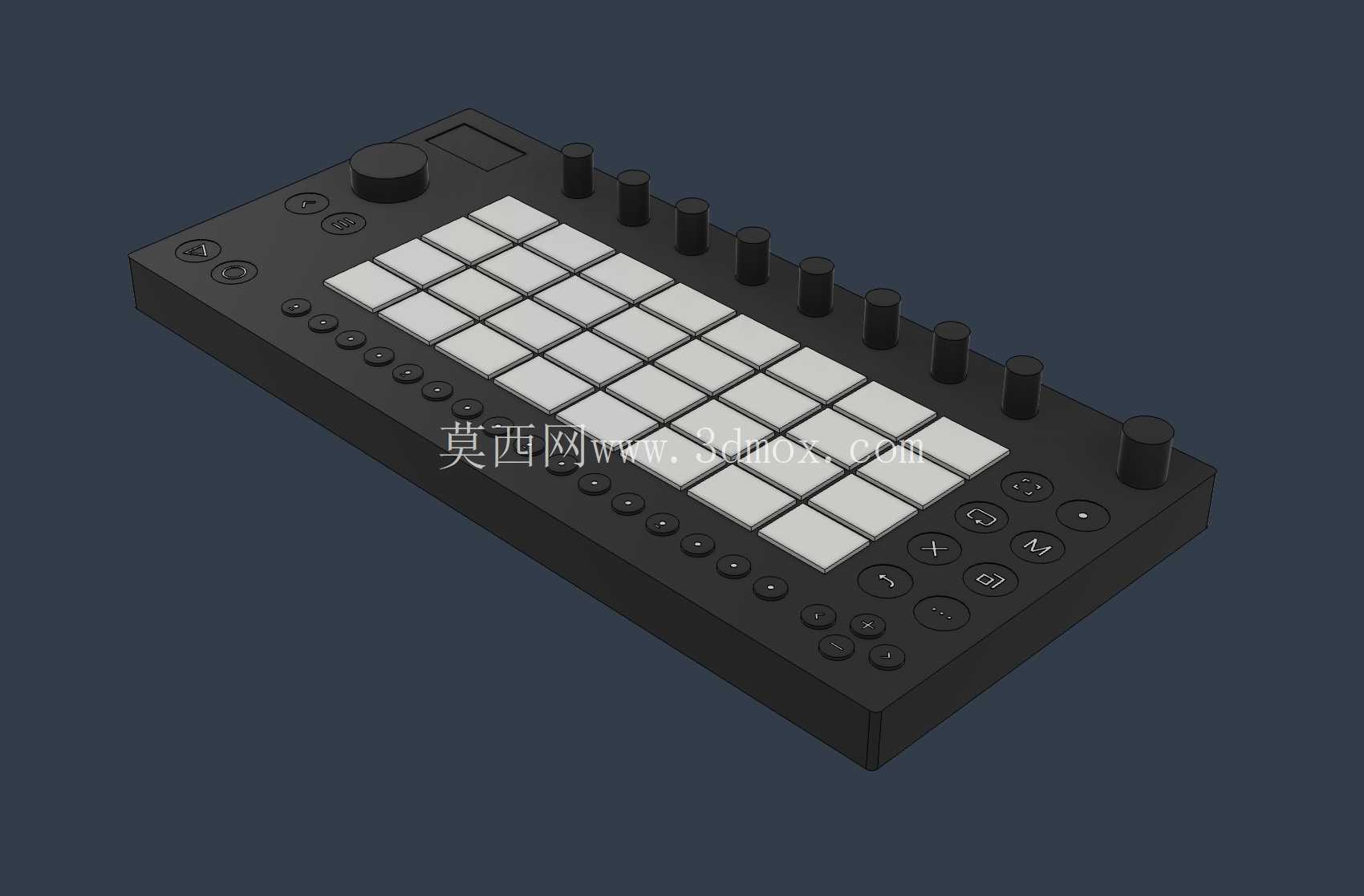

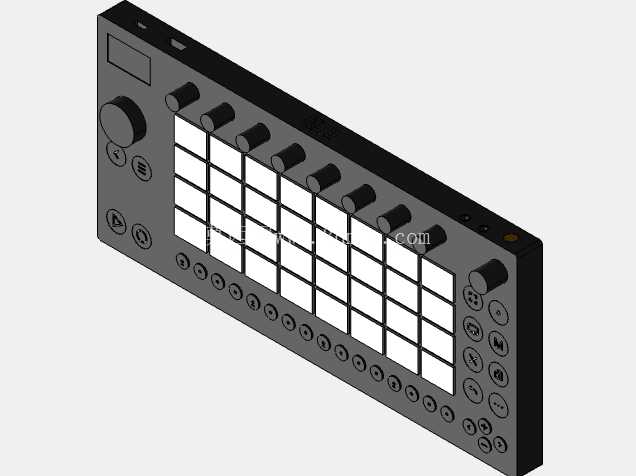

从建模实现的角度看，该模型完整还原了所有控件的位置关系与尺寸比例，每个打击垫的网格间距、旋钮的高度差、按键的倒角弧度都与实物保持1:1匹配，哑光黑色饰面的材质参数可直接用于可视化渲染、产品原型展示或概念设计验证，壳体的拼接缝隙、接口的内凹深度等细节也做了精准还原，可直接用于结构装配验证、产品展示动画制作等场景，为同类便携电子音乐设备的结构设计提供了可参考的尺寸基准与布局逻辑。
