长轴卧式可调电阻电位计结构设计

项目分类:通用五金配件 发布时间:2020-06-30 ID:120176
  • 长轴卧式可调电阻电位计结构设计
  • 长轴卧式可调电阻电位计结构设计
  • 长轴卧式可调电阻电位计结构设计

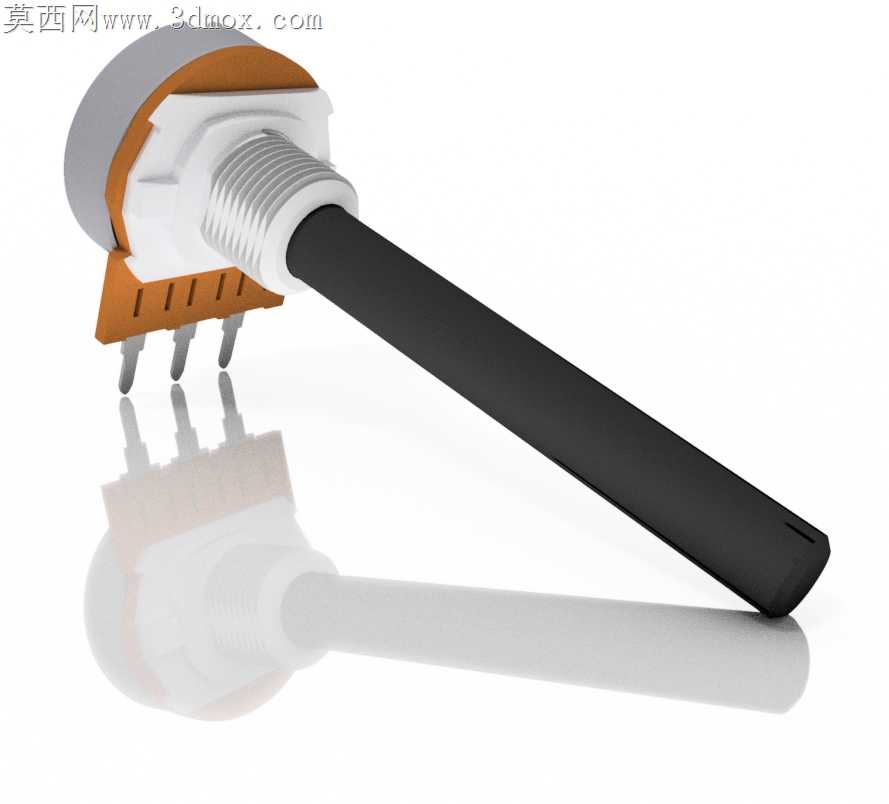

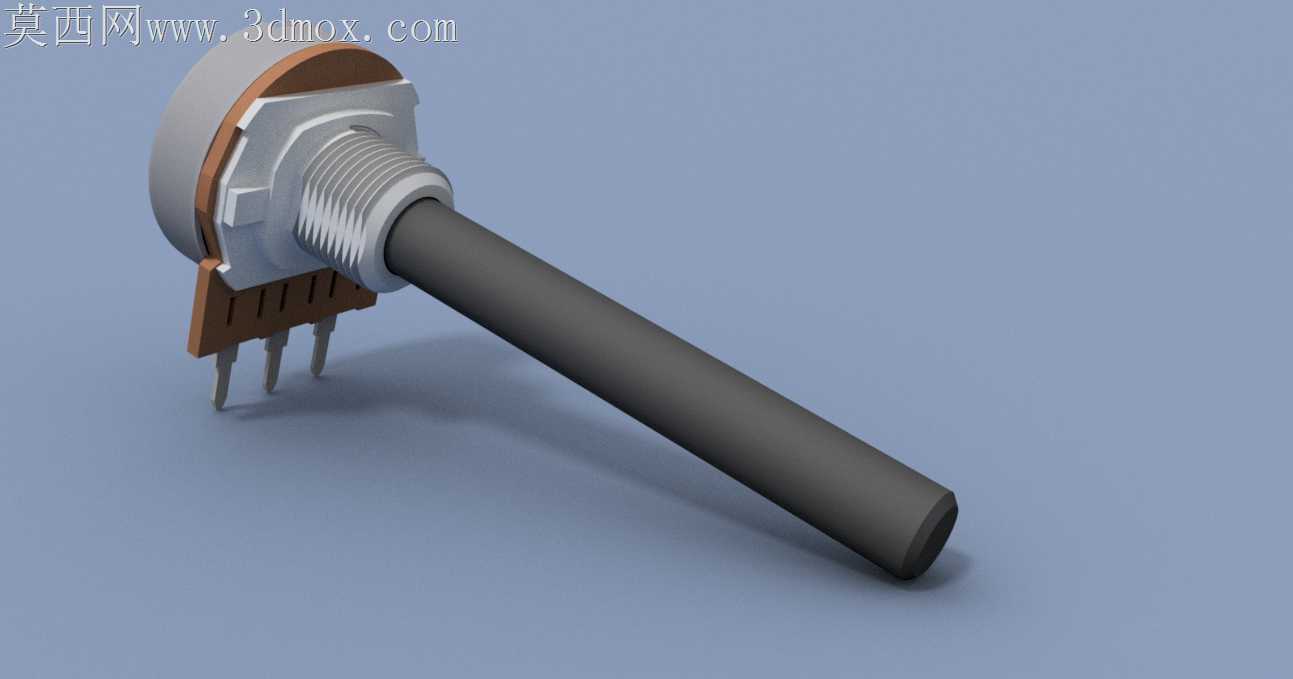

小功率电子调节部件量产时,引脚与塑封基座的结合强度一直是容易被忽略的加工隐患,不少同类型电位计在波峰焊工序后,会出现引脚歪斜、基座封胶开裂的问题,根源就在于三维结构设计阶段没有给引脚预留足够的塑封包裹余量,也没考虑插装时的受力传导路径。这款长轴电位计的引脚采用了扁状直插结构,每根引脚嵌入基座的部分都做了滚花防滑处理,三维建模时特意把嵌入段的截面做了0.08mm的微幅加宽,让注塑时的PA66材质能完全包裹住滚花间隙,避免焊接受热后塑封层与金属引脚脱开。调节轴的长度比常规卧式电位计多出近两倍,建模时没有直接做等径直杆,而是在轴身靠近基座螺纹段的位置做了一圈0.3mm的退刀槽,既给装配时的锁紧螺母预留了贴合余量,也能避免长轴受径向力时,应力直接传导到基座内部的碳膜片上。碳膜基座的橙色塑封部分,边缘做了15度的斜角让位,插装到PCB板上时,不会和板上的相邻贴片元件产生干涉,三个引脚的间距严格按照2.54mm标准排距设计,同时在引脚根部做了微小的凸台定位,插装时能直接卡在PCB板面,不用额外调整引脚插入深度,波峰焊时也不会出现引脚浮高的问题。轴端的一字槽深度控制在0.4mm,既满足螺丝刀调节的咬合深度,又不会因为槽过深导致轴端强度不足,反复调节时出现崩边。螺纹段的牙距采用标准细牙规格,建模时给螺纹配合预留了0.05mm的间隙,锁紧螺母拧动时不会出现卡滞,也能保证面板安装后的固定强度。基座背部的碳膜腔密封边做了微凸的棱线,上盖压合时能让密封胶均匀填充缝隙,避免长期使用时灰尘进入碳膜层造成调节接触不良。长轴的表面做了哑光质感的材质处理,渲染调试时特意把轴身的反光率调低,和白色基座、橙色本体的质感形成区分,能直观看到各部件的材质差异,也方便后续做装配干涉检查时快速识别轴身的活动范围。这类长轴电位计多用于需要面板外延伸调节的工控设备、音频调节设备上,结构设计时的每一处细节取舍,都是为了平衡加工良率、装配效率和长期使用的可靠性,没有多余的装饰结构,所有造型特征都服务于实际装配和使用需求。
