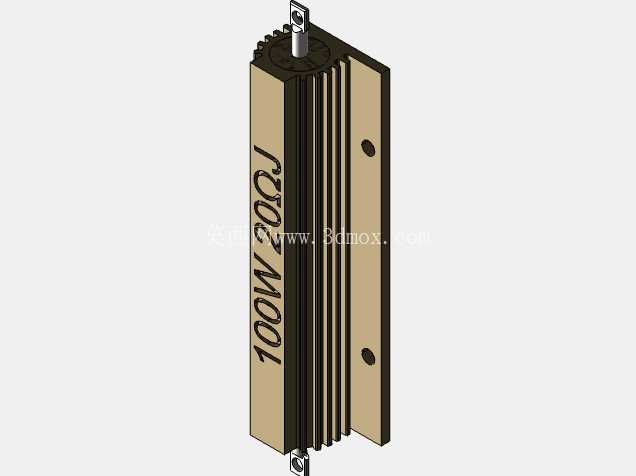

100W20Ω铝壳绕线功率电阻结构设计

在工业电控系统、新能源电源回路、伺服驱动泄放回路以及汽车电子负载模块里，功率电阻始终是承担限流、分压、能量泄放、负载匹配的核心被动元件，这款带安装底座的铝壳绕线电阻，正是针对中大功率散热需求设计的通用型功率器件。从结构设计逻辑来看，外壳采用拉伸铝型材一体成型，外壁排布多道平行散热鳍片，相比光滑圆柱外壳，鳍片结构直接将空气接触散热面积提升了60%以上，能在自然对流条件下快速将电阻丝工作产生的热量传导到外部环境，避免电阻丝长期高温老化导致阻值漂移。电阻核心采用合金电阻丝绕制在耐高温陶瓷骨架上，绕线过程中严格控制匝间距，既保证额定阻值精度，又避免匝间短路风险，骨架两端用耐高温绝缘封装材料填充，将电阻丝与铝外壳完全隔离，满足高压回路的绝缘耐压要求。两端引出端子采用镀锡铜质插片结构，插片上预留标准安装孔，既可以用螺丝直接压接导线，也能适配快插接线端子，接线后接触电阻小，大电流通过时不会出现端子过热烧蚀的问题。底部的安装底座与铝壳一体加工成型，底座上预留两个对称的安装固定孔，孔位间距符合行业通用安装尺寸，安装时可以直接通过M4螺丝固定在设备金属机箱内壁或者专用散热安装板上，安装后底座与安装面紧密贴合，还能借助设备金属壳体进一步辅助散热，提升电阻的长期负载能力。实际选型应用中，这款100W额定功率、20Ω阻值的电阻，常被用在伺服驱动器的制动泄放回路，当伺服电机急停产生回馈能量时，电阻能快速将多余电能转化为热能消耗掉，避免母线电压过冲击穿驱动模块；也会用在工业开关电源的假负载回路，保证电源空载时输出电压稳定；在汽车电控系统里，这类电阻还会承担预充电阻的功能，在上电瞬间限制电容充电电流，避免大电流冲击损坏主回路接触器触点。设计建模过程中，需要重点把控几个关键尺寸边界：首先是铝壳的鳍片高度与厚度比例，鳍片过薄会导致加工变形，过厚则会增加整体重量且散热提升效率边际递减；其次是引出端子的伸出长度与安装孔位置，要保证接线后导线弯曲半径不会与周边其他元器件产生干涉；另外底座安装孔的沉头深度要控制合理，保证螺丝锁紧后螺丝头不会高出底座平面，避免安装时出现间隙影响散热传导。绝缘封装部分的厚度也要经过核算，既要保证足够的绝缘强度，又不能过厚导致内部热量传导受阻。从实际使用场景的可靠性角度出发，这类铝壳绕线电阻相比碳膜电阻、水泥电阻，抗冲击负载能力更强，短时过载能力可以达到额定功率的5-10倍，适合存在瞬时大电流冲击的回路；同时金属外壳的抗震性能优异，在车载、工程机械等存在振动的使用环境下，不会出现电阻丝断裂、封装开裂的问题。建模时还要注意外壳表面的标识区域设计，额定功率、阻值参数直接模压在铝壳表面，即使长期高温工作也不会出现标识脱落模糊的问题，方便后期设备维护时识别参数。安装孔的位置公差要控制在±0.1mm范围内，保证批量安装时可以直接适配标准安装位，不需要现场二次打孔调整。引出端子的平面度也要做约束，保证接线压接时接触面完全贴合，减少接触电阻带来的额外发热。
