SSD1315驱动12864分辨率OLED显示模组

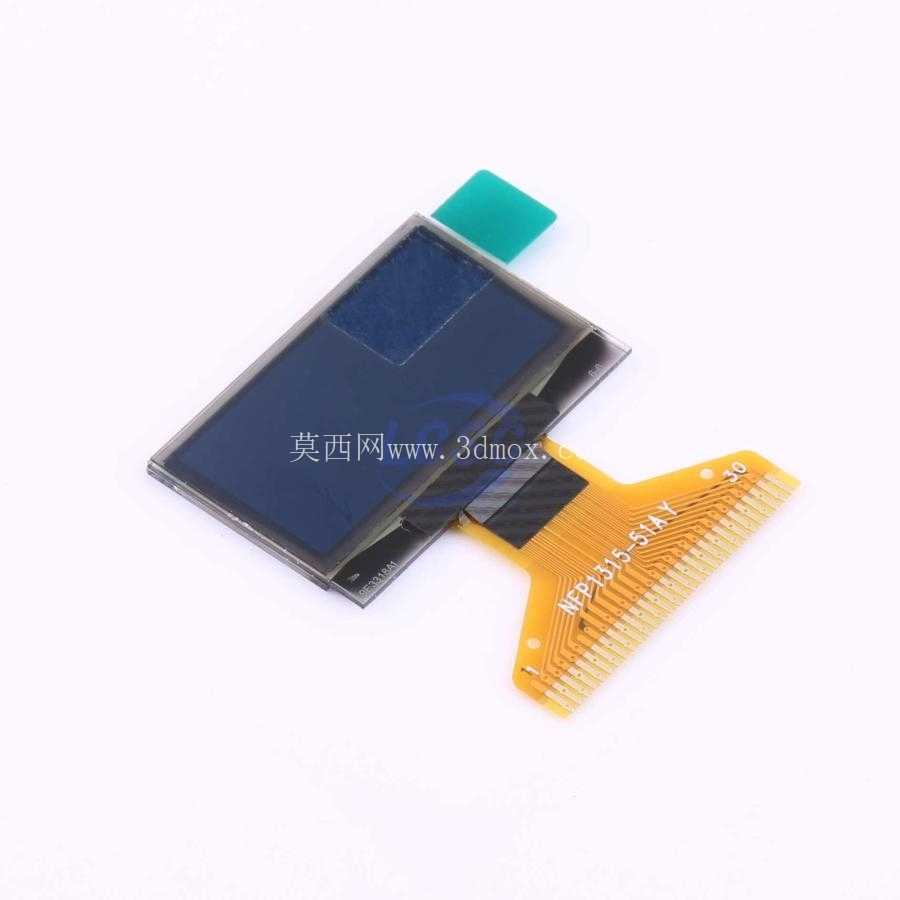

做嵌入式硬件结构设计快十年，经手的小型显示类器件选型和结构适配少说也有上百款，这次还原的这款0.96英寸OLED显示模组，是目前便携检测设备、小型控制终端、穿戴类外设里用得极普遍的一款，核心驱动用的是SSD1315，分辨率128*64，和早年常用的SSD1306驱动屏引脚定义大多兼容，替换选型的时候不用大改PCB和结构固定位，这点在老产品迭代的时候省了不少事。

先从实际应用场景说，这类小尺寸OLED不像TFT屏需要背光，自发光的特性让它在低功耗手持设备里优势特别明显，比如便携气体检测仪的参数显示区、小型PLC手持编程器的状态提示屏、智能门锁的交互提示区、桌面小型3D打印机的状态显示模块，甚至很多开源硬件的开发板配套显示外设，都能看到同规格屏的身影。它没有背光层的结构，整体厚度可以做到极薄，不像同尺寸TFT要预留背光导光板的安装空间，对内部堆叠空间紧张的便携设备来说，这点厚度优势很多时候直接决定了结构方案能不能落地。

说到设计思路，这次建模完全是对照实际量产的Wisevision对应规格屏的机械参数来做的，没有做简化处理。首先是显示区的边界，有效显示区域的尺寸严格对应128*64分辨率的0.96英寸规格，黑边的宽度、玻璃基板的倒角都和实物一致，不会出现建模时显示区偏移、和面板开窗对不齐的问题。很多新手做结构适配的时候容易忽略玻璃基板的边缘公差，把固定压边做太窄，实际装配的时候容易压到玻璃边缘造成裂片，建模的时候特意把玻璃区的非显示边缘留了和实物一致的0.3mm安全边，结构工程师拿到模型直接做面板压筋的时候，就能直接参考这个边界做避让，不用再反复核对规格书的公差带。

然后是大家最容易出错的FPC排线部分，这款屏用的是侧出弯折排线，排线的金手指间距、弯折区的位置、补强钢片的尺寸都完全还原实物。很多人建模的时候把FPC做成刚性直片，实际装配的时候才发现排线弯折后会和旁边的电池、主板元件干涉，这次建模特意把排线的自然弯折形态做了出来，金手指的30Pin定义对应的焊盘宽度、相邻焊盘间距都和实物一致，做PCB封装的时候可以直接参考对位，不用再单独换算焊盘位置。排线末端的蓝色高温胶提拉位也做了还原，这个小结构是装配时用来对位插拔的，很多模型会漏掉这个细节，导致装配模拟的时候没法还原实际操作的干涉情况。

安装边界这块，做了两个层面的考量：首先是玻璃基板的固定位，这类屏一般是用双面胶粘贴在前面板内侧，建模时标注了玻璃背面的可粘贴区域，避开了玻璃上的驱动IC绑定区，要是胶层贴到IC绑定的黑胶区域，长期使用后胶层收缩可能会拉扯绑定线造成显示缺线。然后是FPC的弯折半径，排线弯折处的最小半径控制在1.2mm，和实际FPC的耐弯折要求一致，要是结构设计时把弯折半径压得太小，量产组装的时候很容易把排线内的走线折断路，造成屏不亮或者显示缺划的问题。另外屏的整体厚度，从玻璃表面到FPC背面补强钢片的总厚度控制在1.45mm，这个尺寸是实际量产屏的通用厚度，做面板开窗的沉台时，直接按这个尺寸留0.1mm的装配间隙就可以，不会出现屏凸出来或者凹进去太多的问题。

从功能特性来说，这款SSD1315驱动的屏相比老款SSD1306，内置的显存更大，低功耗模式下的电流可以控制在0.5mA以内，用在纽扣电池供电的设备里，续航优势很明显。而且它的可视角度接近180度，不像小尺寸TN屏侧着看就看不清内容，在工业现场的手持设备上，操作人员不用特意调整角度就能看清显示的参数，这点比同尺寸的LCD屏实用很多。建模的时候也把屏表面的偏光片质感做了还原，不是纯黑的平面，偏光片的轻微磨砂质感、边缘的封胶宽度都和实物一致，做产品渲染的时候能更真实地体现装配后的效果，不用后期再调整材质参数。

实际做结构适配的时候还要注意，这类OLED屏的玻璃是易碎件，固定结构不能有硬接触压到玻璃的有效显示区，建模时特意在玻璃四周留了0.2mm的装配间隙，对应的壳体筋位要做在玻璃边缘的非显示区，而且筋位的高度不能超过玻璃厚度的一半，避免挤压玻璃造成裂片。另外FPC排线和主板连接的位置，要预留至少1mm的排线松弛量，不能把排线拉得太紧，不然设备跌落的时候排线容易被扯脱，这些细节在模型里都通过排线的自然形态做了提示，结构工程师拿到模型做装配检查的时候，就能直观看到这些需要预留空间的位置，不用等打样回来才发现干涉问题。

很多刚入行的工程师做这类小屏的结构适配时，总觉得零件小就随便画个方块代替，结果打样回来要么是屏装不进去，要么是排线和其他零件干涉，反复改模耽误项目进度。这个模型把所有和装配相关的细节都做了还原，小到排线金手指的倒角、玻璃边缘的C角、绑定IC的凸起厚度，都和实物一致，不管是用来做产品结构堆叠的干涉检查，还是做装配工艺的模拟，都能直接用，不用再花时间对着规格书一点点核对尺寸。尤其是做便携类低功耗产品的选型阶段，直接把这个模型调入装配体，就能快速评估这个尺寸的屏能不能放进预定的壳体空间，和旁边的电池、主板、按键有没有干涉，比对着二维规格书估算尺寸效率高很多。
