标准E27螺口白炽照明灯泡结构设计

日常民用与工业基础照明场景里，E27螺口白炽灯是应用覆盖范围极广的电光源产品，从老旧居民楼的楼道公共照明、厂区车间的临时检修点位，到早期民用住宅的室内主照明、设备配套的局部指示照明，都能见到这类结构的灯泡身影。不同于后续迭代的荧光灯、LED光源，白炽灯依靠电流通过钨丝产生热辐射发光，结构逻辑简单可靠，对配套电路的适配性极强，不需要额外配置驱动电路，只要匹配额定电压就能直接点亮，在很多对成本敏感、维护条件有限的场景下，依然有其不可替代的使用价值。

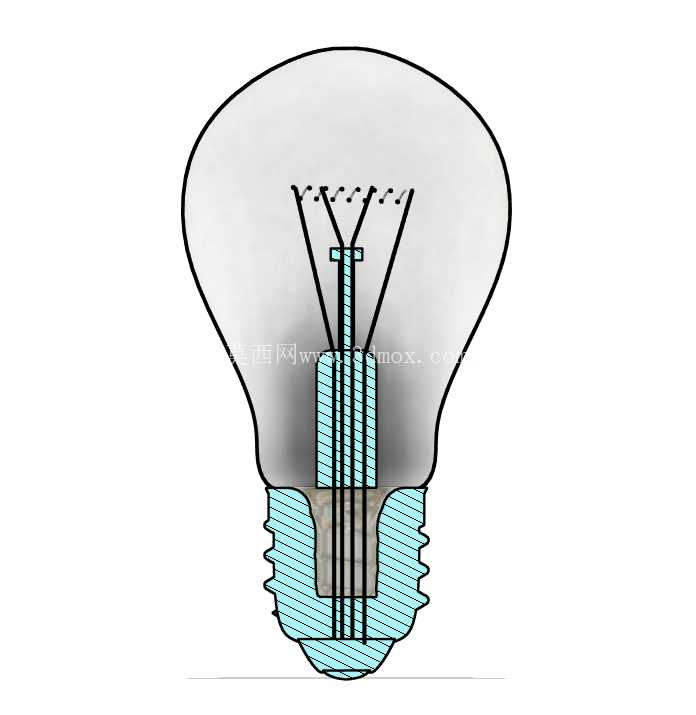

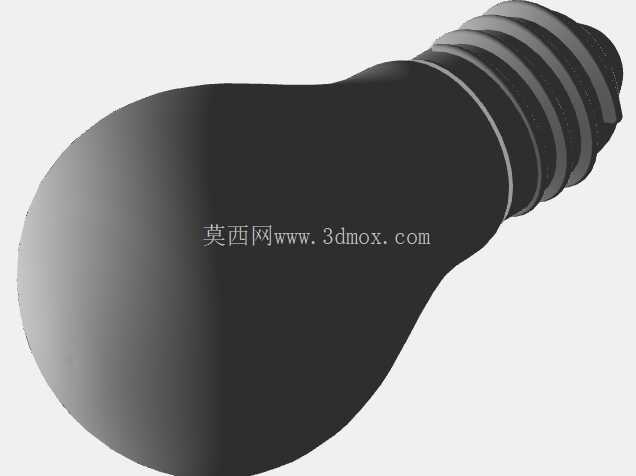

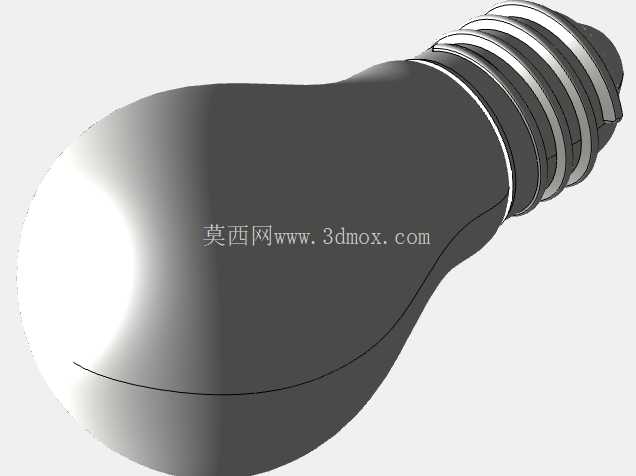

从结构设计的角度拆解这款产品，整体分为玻壳、灯丝组件、芯柱、螺口灯头四个核心部分，建模时需要优先保证各部件的装配公差匹配，尤其是螺口部分的尺寸精度，直接决定了灯泡能不能顺利拧入标准E27灯座。E27螺口的公称直径为27mm，建模时螺纹的牙型、螺距都要严格遵循通用螺口灯头的尺寸规范，螺纹部分采用导电金属材质，顶端的金属触点作为火线接入端，螺口金属部分作为零线接入端，两者之间用绝缘玻璃材质做电气隔离，这部分的绝缘距离设计必须满足低压电器的安全间隙要求，避免使用过程中出现短路、漏电的风险。

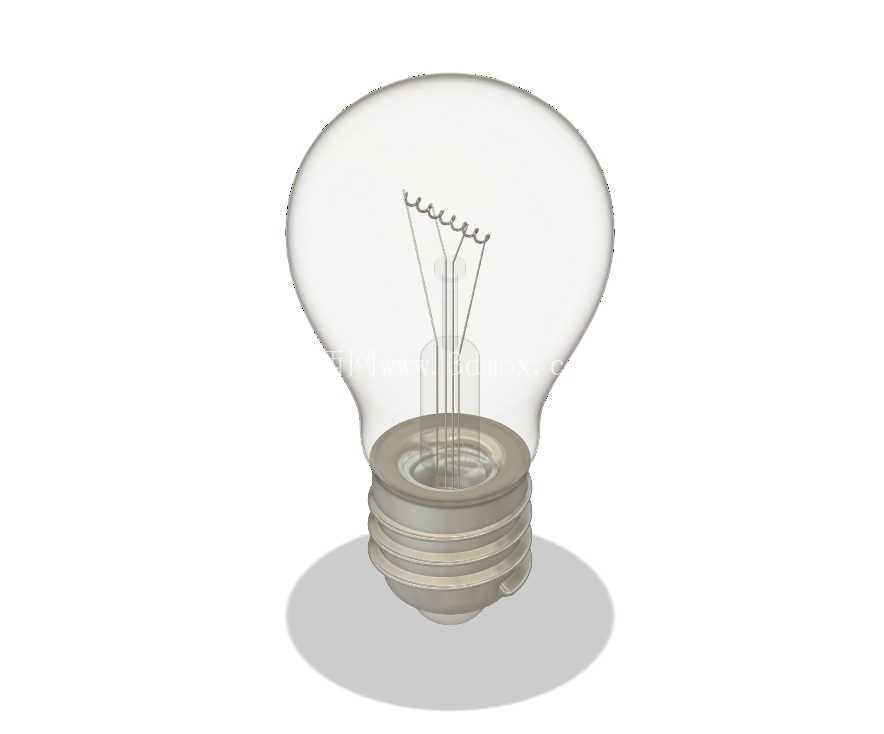

玻壳部分采用吹制成型的透明玻璃结构，造型为经典的梨形，这种外形设计一方面是为了给内部灯丝提供足够的真空密封空间，让钨丝在高温工作状态下不会因为接触氧气快速氧化烧断，另一方面梨形的曲面结构可以让灯丝发出的光线形成更均匀的漫反射，减少局部眩光。建模时玻壳的厚度要控制在均匀的1mm左右，曲面过渡要顺滑无棱角，避免玻璃生产过程中出现应力集中导致的炸裂问题。玻壳内部的灯丝采用螺旋绕制的钨丝结构，通过三根金属导丝固定在芯柱上，导丝既要承担导电的作用，也要保证灯丝在运输、安装的振动环境下不会出现移位、变形，灯丝的安装位置要处于玻壳的中心轴线上，保证发光点的位置和配套灯具的反光罩焦点匹配，提升照明的光线利用率。

芯柱部分是连接玻壳和螺口灯头的核心结构，采用玻璃和金属导丝烧结密封的工艺，既要保证玻壳内部的真空密封性，也要实现内部灯丝和外部灯头触点的电气连接，建模时要注意导丝穿出玻璃部分的密封结构，不能出现结构缝隙，否则会导致玻壳漏气，灯泡直接报废。螺口灯头的金属部分采用镀镍铜材或者镀锌钢材，表面的螺纹要做圆滑处理，没有毛刺，避免安装时刮伤灯座的内螺纹，灯头和玻壳的连接部分采用耐高温的胶泥粘接固定，粘接位置的强度要能承受安装时的拧紧力矩，不会出现玻壳和灯头松脱的情况。

实际选型使用时，这款灯泡适配所有标准E27规格的灯座，安装时只需要对准螺纹顺时针拧紧，保证顶端触点和灯座的火线弹片可靠接触即可，不需要额外的接线操作，普通用户就能完成更换。不同于一体化的LED光源，白炽灯的发光光谱连续，显色指数接近100，在一些对色彩还原要求高的临时照明场景，比如美术作品补光、设备检修时的颜色识别场景，依然有其应用优势。建模过程中还原了产品所有的细节结构，包括灯丝的绕制螺距、导丝的固定角度、螺口的螺纹牙型、玻壳的曲面弧度，所有尺寸都按照实物1:1比例绘制，可以直接用于照明产品的结构教学、灯具配套的干涉检查、场景渲染的素材使用。在做配套灯具设计时，可以直接导入这个模型验证灯座和灯泡的装配间隙，避免出现灯具外壳和玻壳干涉、灯泡装进去之后突出灯罩过多影响外观的问题，也能直观验证灯丝位置和反光罩的匹配度，提前优化反光罩的曲面角度，提升灯具的整体出光效率。
