力士乐4WS2E两级伺服阀结构设计

在各类需要高精度闭环控制的工业液压回路中，电液伺服阀始终是核心控制元件，这款两级结构的伺服阀，主要面向需要外部电子控制单元驱动的应用场景，覆盖位置闭环、力闭环、速度闭环等多类控制需求，常见于高精度试验台、工业伺服液压站、重型装备的伺服控制回路、精密成型设备的液压驱动单元中。从实际工况适配来看，该阀针对70bar额定阀门压差做了流道优化，单控制边额定工作压差35bar，标称流量10L/min，流量公差控制在±10%区间，能够满足中小流量伺服回路的控制精度要求，避免小流量区间的控制死区问题。

结构设计上，这款阀采用喷嘴挡板式一级放大搭配二级功率级的经典两级伺服架构，一级放大器负责将电控信号转化为液压先导控制信号，驱动二级阀芯动作，这种结构能够在较小的电控输入功率下，实现对高压大流量回路的精准控制，同时反馈机构直接集成在阀内部，能够实时将二级阀芯的位置信号反馈至控制端，形成阀芯位置的小闭环，提升整个阀的响应速度与控制稳定性。安装接口方面，该阀标称尺寸6，对应NG6（CETOP3）标准安装界面，完全符合ISO 4401-03-02-0-05端口规范，安装尺寸与同规格标准伺服阀完全互换，不需要额外设计过渡安装板，能够直接替换现有回路中同规格的伺服阀产品，降低设备改造与维护的适配成本。

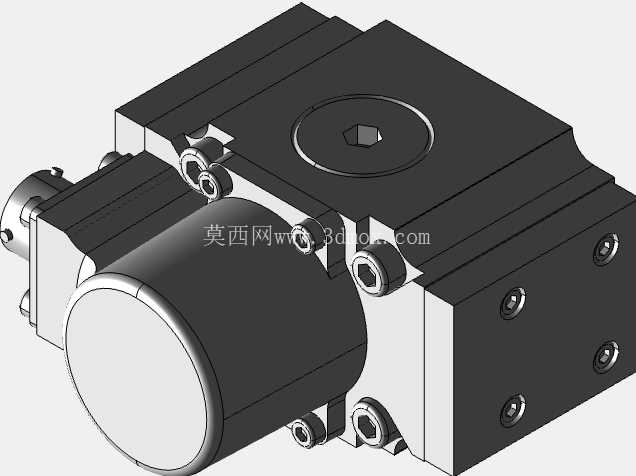

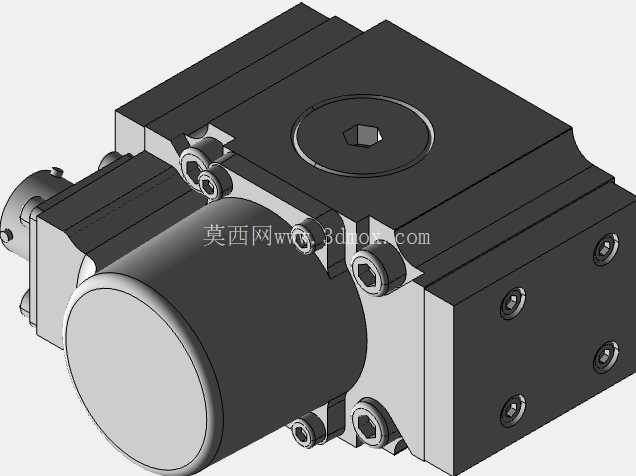

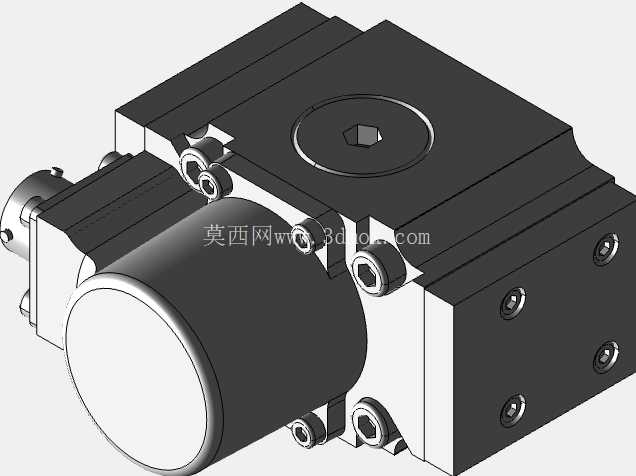

从外形与安装边界来看，阀体整体采用方正的块式结构，先导控制部分与主阀体集成安装，外部电气连接接口布置在阀体侧方，避免与安装面的油口干涉，安装时仅需要按照标准阀块的油口位置做对应设计，预留足够的接线空间即可，不需要额外预留过大的安装间隙。油道设计上，内部流道做了圆滑过渡处理，减少高压油液在阀内部的压力损失与紊流现象，降低阀工作过程中的液动力干扰，提升控制过程的平稳性，避免小信号输入时的阀芯抖动问题。

实际选型应用中，这款阀适配的工作介质为常规液压油，对油液清洁度有一定要求，需要在回路中搭配精度不低于10μm的回油过滤器与压力油路过滤器，避免杂质进入喷嘴挡板区域造成卡滞或者节流孔堵塞，影响阀的控制精度甚至造成阀失效。压力适配范围上，该阀最大工作压力可达315bar，能够覆盖绝大多数中高压液压伺服系统的压力需求，70bar压差下的10L/min标称流量是其最优工作区间，在该区间内阀的线性度最好，滞环与分辨率都能达到最优水平，适合用于对控制精度要求较高的场合。组件结构上，该阀的先导级、主阀芯、阀体都采用模块化设计思路，不同额定流量、不同电气接口的同系列产品能够实现部分组件的通用互换，降低备件储备的成本，安装尺寸在同系列20至29组件规格中保持一致，用户在调整阀的流量参数时不需要更改阀块的安装设计，仅需要更换对应规格的阀组件即可完成参数调整。线圈与先导供油部分做了集成式设计，不需要外部单独配置先导供油回路，直接从主压力油路取油作为先导控制油源，简化外部回路的设计复杂度，同时电气连接部分采用标准接插件，接线时不需要拆解阀体，能够快速完成电气部分的装拆，提升现场安装与维护的效率。
