带浮雕花纹带把手家用冷水壶结构设计

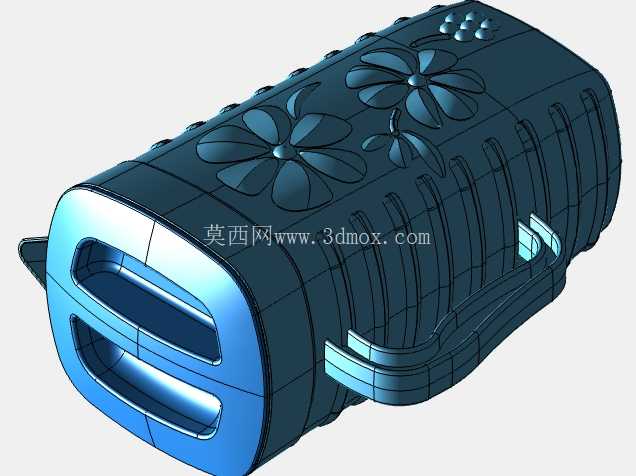

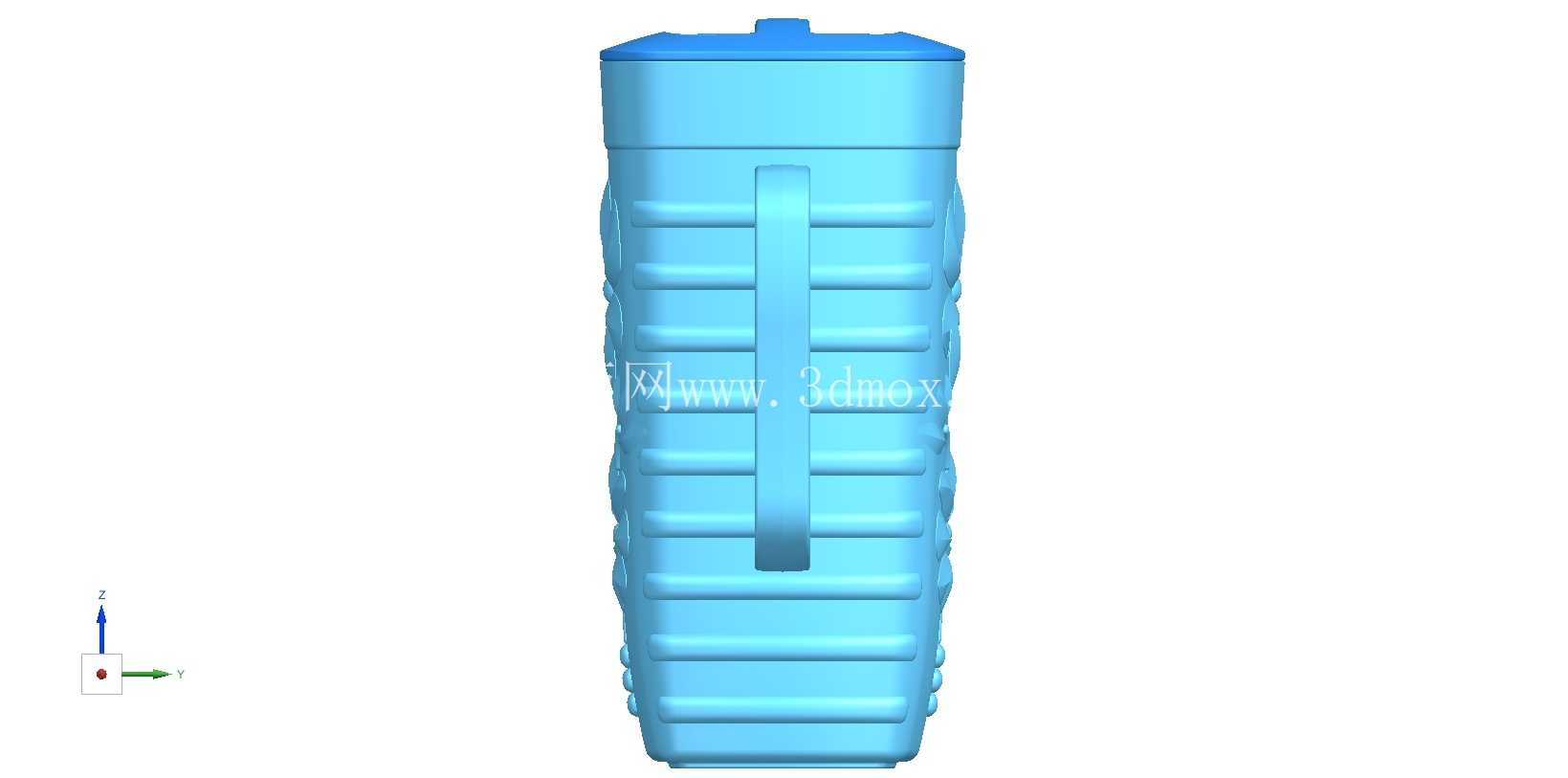

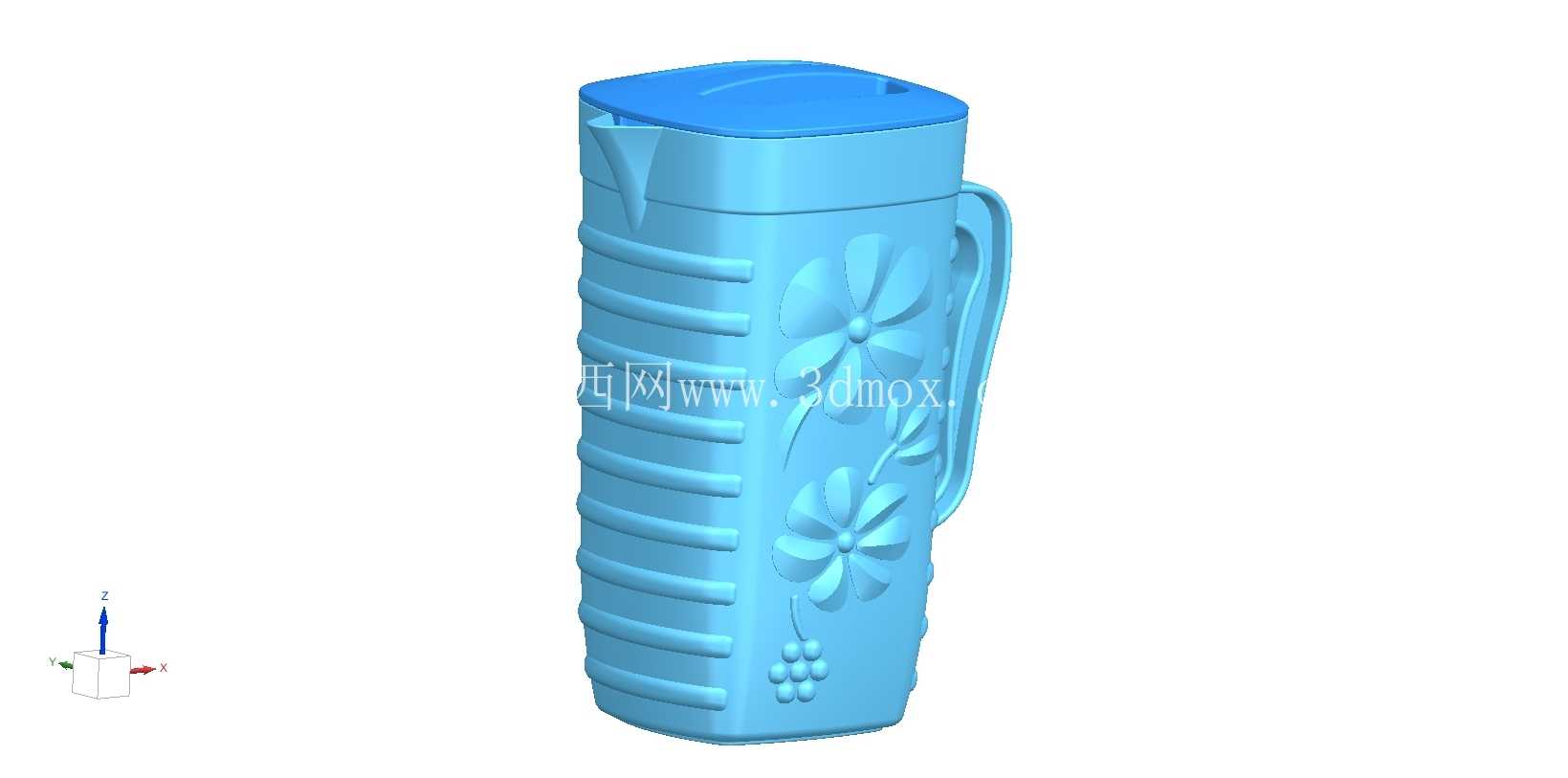

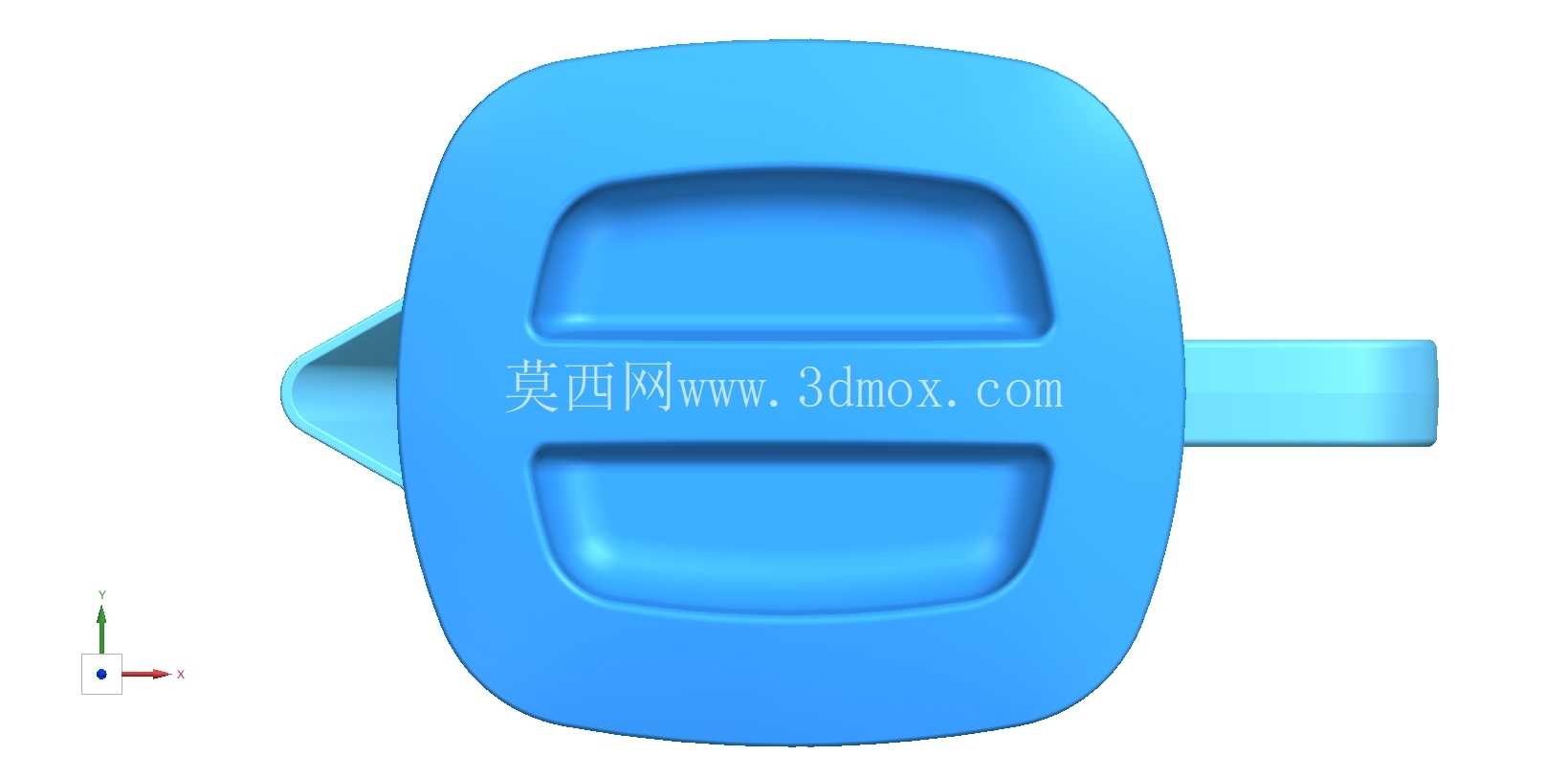

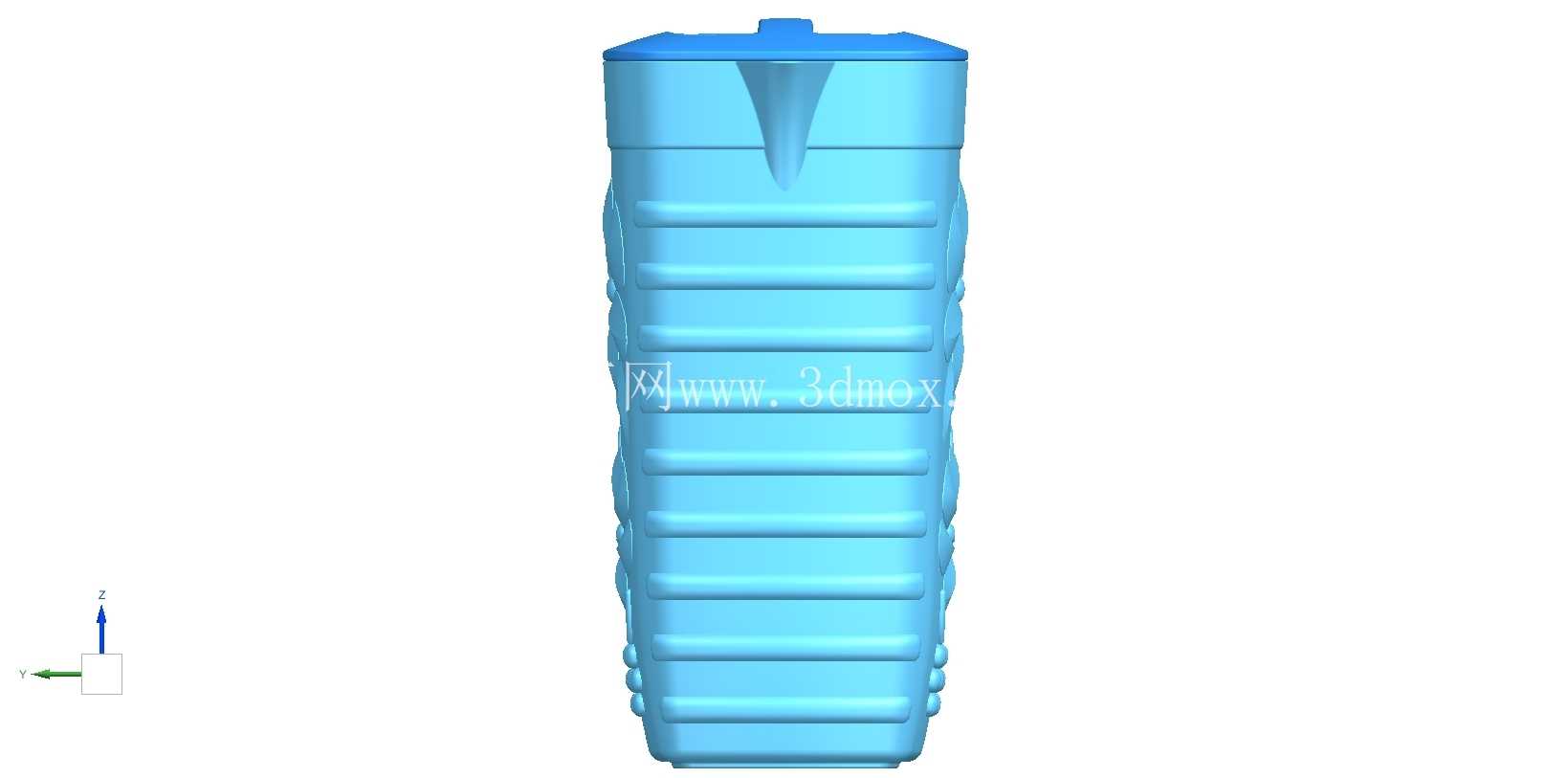

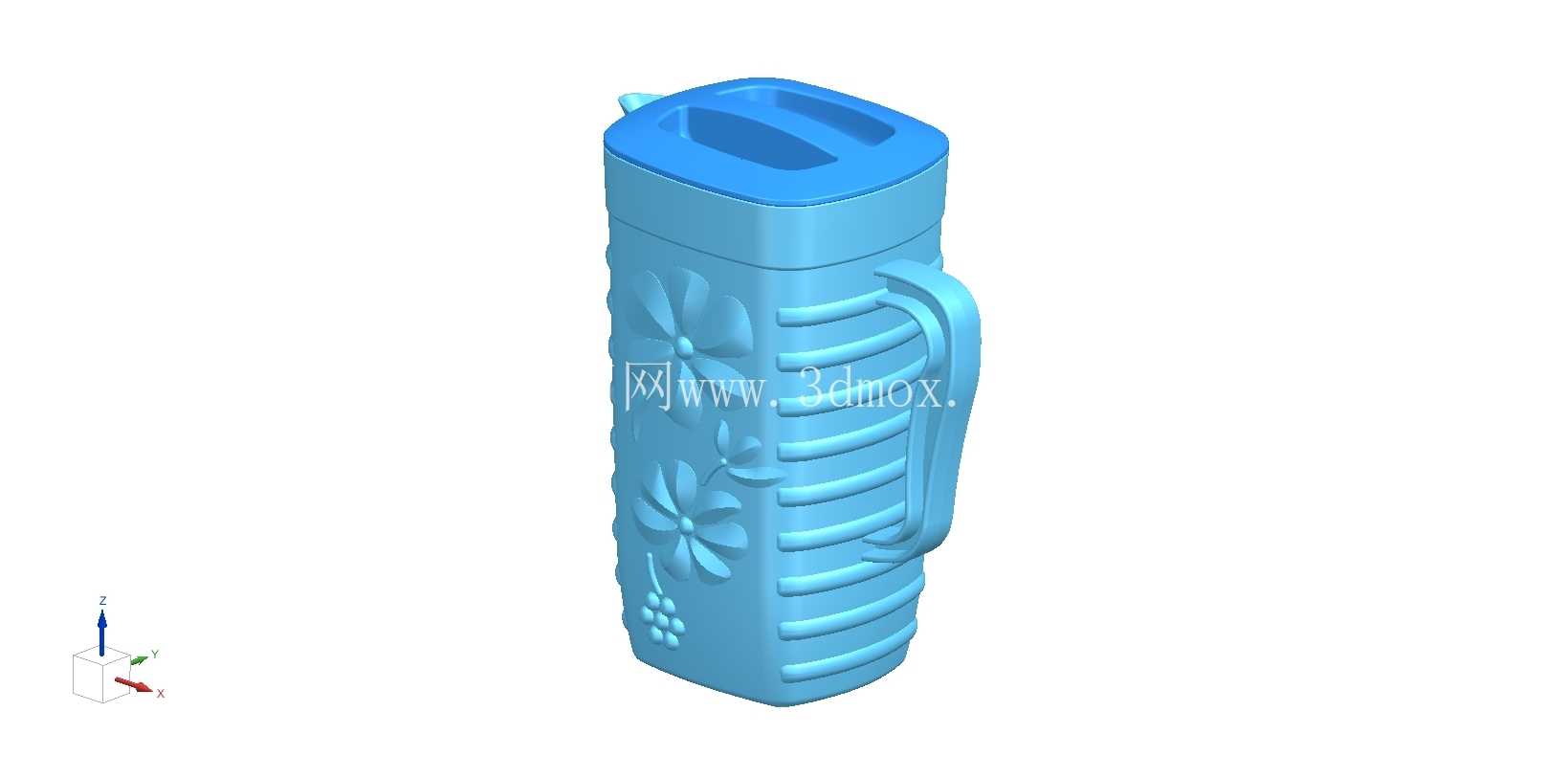

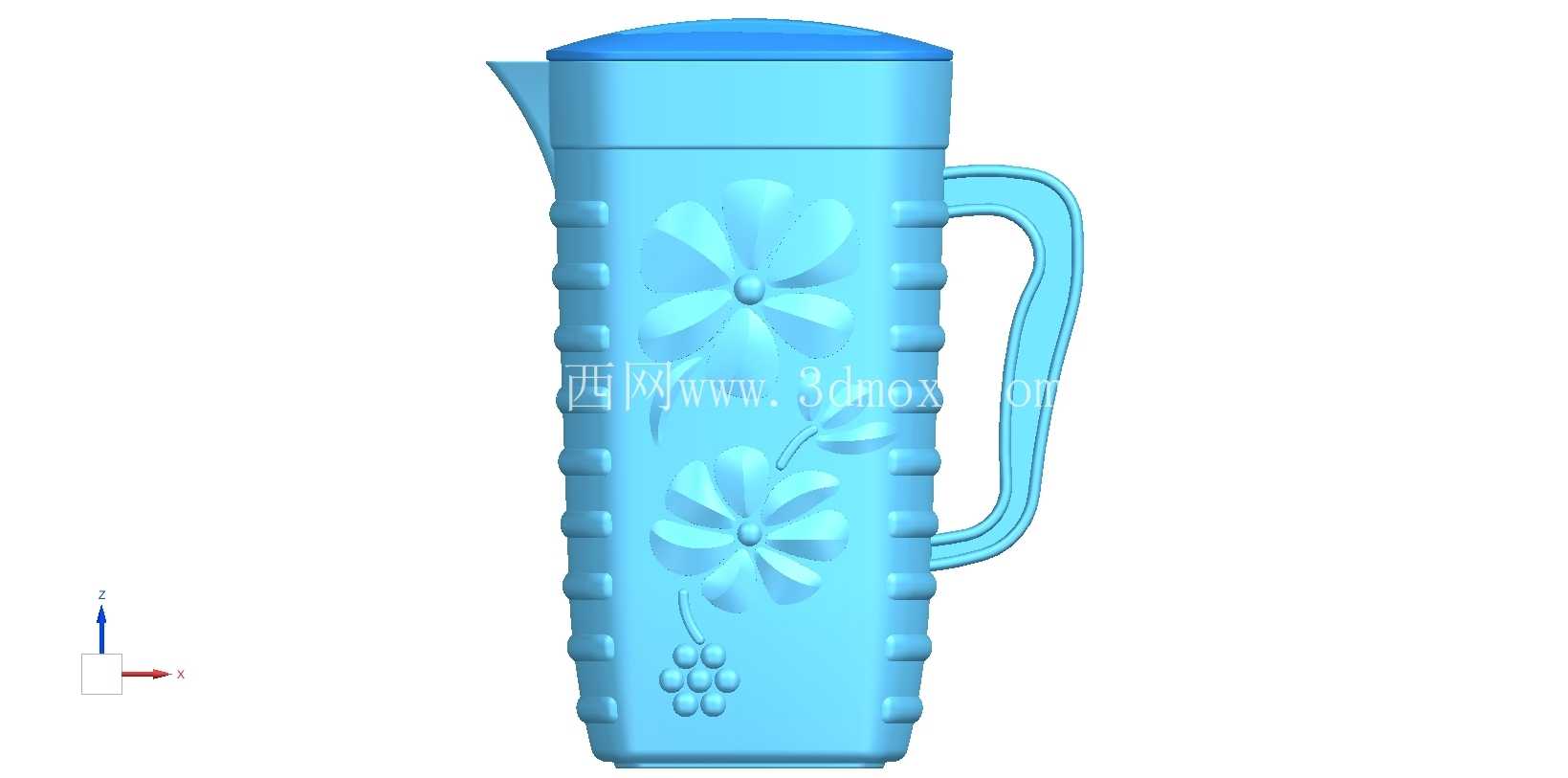

这款带侧置把手的立式冷水壶，在日常家居、餐饮门店的常温饮品储放场景中适配性极强，可放置于冰箱侧门搁架、餐桌边柜、餐饮操作台等位置，满足家庭日常凉白开、自制果饮的储存倾倒需求，也可适配小型餐饮门店的自助饮品区使用。从结构设计逻辑来看，壶身采用近似方柱的立式造型，相比同容量圆柱造型能更好利用边角储物空间，减少摆放时的无效空隙，壶身周圈设置的多道横向凸筋，并非单纯装饰作用，一方面能提升薄壁塑料壶体的径向抗形变能力，避免装满水后握持、搬运时壶身出现过度凹陷变形，另一方面横向凸筋能增加手部握持时的摩擦力，即便手部沾有水渍也能稳定持握，降低滑落风险。壶身侧面的花朵、葡萄造型浮雕结构，在注塑或冲压成型环节需要提前在模具型腔做对应蚀刻加工，浮雕凸起高度控制在1.2mm以内，既保证外观纹理的清晰触感，又不会因为凸起过高导致成型时出现局部壁厚不均、脱模卡滞的问题，同时浮雕区域的过渡圆角全部做R0.8以上处理，避免应力集中导致的使用过程中开裂，也方便日常使用后的清洁，减少污渍残留死角。侧置的一体化把手采用和壶身同材质的连接结构，把手内侧做贴合人手握持的弧形曲面，握持区域的截面厚度控制在3mm，兼顾结构强度和握持舒适度，把手与壶身的连接位置上下两端做加宽过渡处理，分散满水状态下把手承受的拉力，避免长期使用后连接位置出现断裂。壶盖采用和壶口过盈配合的卡接结构，盖体边缘做一圈凸起密封边，倾倒时不会出现液体从盖边渗漏的问题，盖顶做微倾斜的导水面，倾倒时液体能顺着壶嘴方向稳定流出，不会出现沿壶壁流挂的情况。壶嘴位置做内收的导流切口，切口边缘做薄化处理，截断水流时能快速收水，避免余液滴落。从安装与摆放边界来看，这款冷水壶的整体高度控制在240mm，截面长宽尺寸为85mm*90mm，可适配绝大多数家用冰箱侧门搁架的高度与进深要求，摆放时底部做3mm高度的平底支撑边，保证放置在光滑台面时的稳定性，不会因为台面轻微倾斜出现滑移。在成型工艺适配方面，壶身的拔模斜度统一设置为1.5度，所有外凸结构都做顺向拔模处理，不需要额外的侧抽芯结构就能完成脱模，能有效降低模具加工成本，提升量产时的成型效率，把手位置的内凹结构采用斜顶结构成型，保证成型后把手内侧光滑无毛刺。壶体的壁厚整体控制在2mm，浮雕、凸筋位置的壁厚差不超过0.5mm，避免成型时出现缩痕、翘曲等缺陷，成型后壶体的口部平面度控制在0.3mm以内，保证和壶盖配合后的密封性能。实际使用过程中，这款壶的额定储水容量为2L，满水状态下整体重量约2.1kg，单手握持把手即可完成倾倒操作，壶身的重量分布经过重心调校，满水时重心位于壶身中下部，握持倾倒时不会出现头重脚轻的倾覆感，横向凸筋的位置刚好对应不同手型人群的握持区域，不同手掌大小的使用者都能找到舒适的持握位置。壶身的浮雕纹理除了装饰作用外，也能在一定程度上遮挡日常使用中产生的轻微划痕，延长产品的外观使用寿命，相比光面壶身更耐日常使用磨损。
