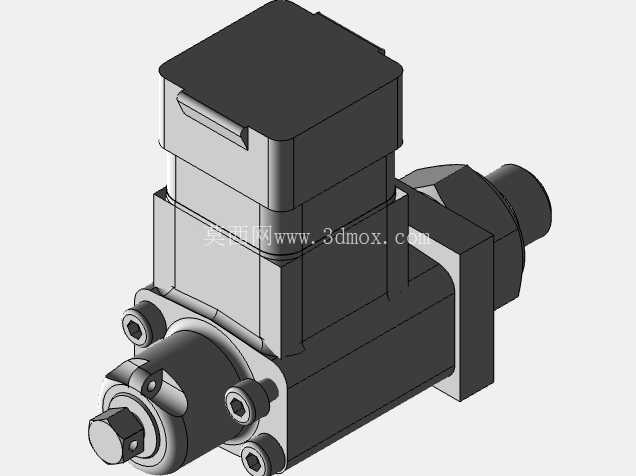

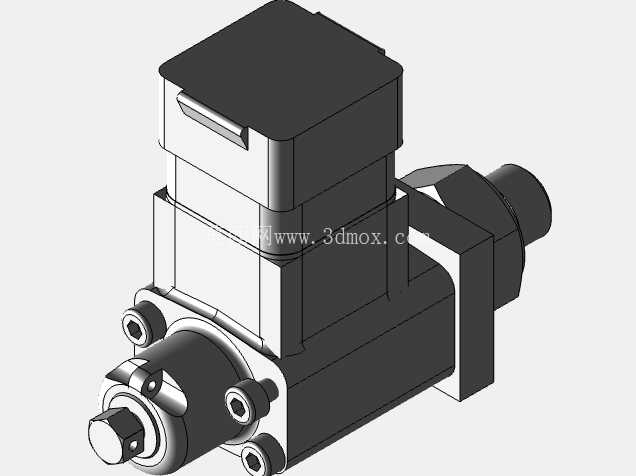

活塞式压力开关 – 电动液压 – HED5 型 – 2X 系列 – Pmax = 630 bar（底板安装 HED5 OK1-2x/350）

这是博世力士乐 HED5 系列的活塞式压力开关，配置为底板安装。 “2X”系列表示稳定的安装尺寸，压力开关专为液压系统内的可靠压力监控而设计，最大允许系统压力为 630 bar。型号代码细分 (HED5 OK1-2x/350)：代码含义HED5 活塞式压力开关OK1 底板安装2X 组件系列 20...29350 压力等级：最大可调压力 350 bar 主要规格（适用于 350 bar 型号） ：参数值最大。 系统压力 630 bar 压力调节范围 25 – 350 bar 每转压差约 60 bar 开关精度 < 设定压力的 ±1 % 开关类型 带转换触点的微动开关 电气连接 K14 连接器 (DIN EN 175301-803) 防护等级 IP65（带配合连接器） 设计原理： 系统压力作用在弹簧加载的活塞上，达到设定压力时，活塞会驱动微动开关。 电路根据电路设置打开或关闭。 对于具有特定流体兼容性要求的应用，可提供带有 FKM (Viton) 密封件的版本。典型应用：· 液压系统中的压力监控· 安全和顺序控制电路· 机床压力监控所有设计都是基于力士乐规格的原始工程工作。
