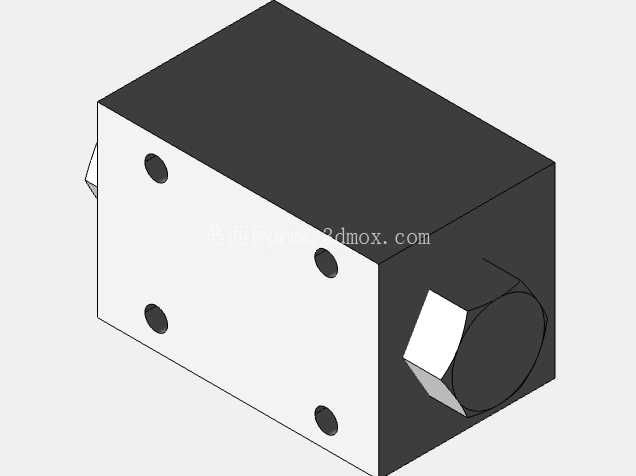

博世力士乐SV型液压先导式止回阀结构

在液压系统的回路设计中，止回阀的选型直接关系到执行机构的保压精度、负载保持稳定性以及回路的安全冗余度，这款带内部先导回油的SV型止回阀，针对底板安装的集成阀组场景做了专门的结构优化，适配常规6通径的安装界面，在机床液压站、工程机械主控阀组、注塑机锁模回路这类需要长时间保持负载压力、防止执行元件因自重或外力反向窜动的场景中应用广泛。不同于普通直通式止回阀仅依靠弹簧力实现密封的结构，这款先导式结构通过内置的先导控制油道，可在正向供油时利用系统压力推开主阀芯，降低正向通流的压力损失，反向截止时依靠主阀芯的锥面密封实现零泄漏封堵，避免执行器端口出现缓慢沉降的问题，同时在需要反向通流时，可通过控制油口引入压力油推动先导阀芯，先卸除主阀芯背压再推动主阀芯开启，实现可控的反向油流导通，满足回路的差动快进、负载回落等工况需求。从结构设计逻辑来看，阀体采用方块式集成结构，六个安装面的平面度、安装孔的位置度严格遵循标准通径的安装规范，安装面的油口布局匹配ISO标准的通油孔位置，不需要额外设计过渡连接板即可直接叠加在同通径的换向阀、溢流阀等元件上，大幅缩减阀组的整体占用空间。阀体上的四个安装沉孔深度经过精确计算，确保使用标准内六角螺栓安装时，螺栓拧紧后不会顶碰阀体内腔的油道，同时保证安装面的密封圈压缩量处于合理区间，既不会因为压缩量不足出现外泄漏，也不会因为压缩量过大导致密封圈被切损失效。主阀芯采用锥面密封结构，密封锥面的角度经过反复校核，配合阀座的高精度加工，可在最大工作压力下实现端口的无泄漏封堵，避免常规钢球密封结构在高压下出现的密封比压不足、反向泄漏量超标的问题。内置的先导阀芯采用小直径锥阀结构，控制活塞的面积比经过匹配计算，确保在控制压力达到设定值时即可顺利推动主阀芯开启，不会出现开启卡顿、控制压力过高的问题。弹簧的刚度参数经过多轮工况验证，在保证正向开启压力符合选型要求的同时，不会在正向通流时产生过大的液阻，适配最大60L/min的通流需求，通流时的流道经过流线型优化，减少油液在阀体内的湍流和压力损失，降低系统发热。从安装边界来看，阀体的外形轮廓规整，没有突出的外置管路或接头，相邻面的间距满足叠加安装时的扳手操作空间，侧面的控制油口位置预留了标准管接头的安装空间，不会和相邻阀件的接头出现干涉。在实际阀组设计时，只需要按照标准6通径阀的安装孔位进行阀块加工，预留对应的油道通径即可完成集成，不需要针对这款阀做特殊的结构避让。这款阀的内部油道走向经过优化，进油腔和回油腔之间的壁厚满足最高工作压力下的强度要求，不会在高压脉冲工况下出现阀体开裂、串通泄漏的问题，阀体内腔的锐角位置都做了倒钝处理，避免油液长期冲刷导致的气蚀损伤，延长元件的使用寿命。在选型适配时，可根据回路的保压需求、反向开启的控制压力要求选择对应开启压力的弹簧配置，不同弹簧刚度的版本安装尺寸完全一致，可直接互换，不需要修改阀组的设计结构，给液压系统的迭代优化和备件更换提供了便利。
