博世力士乐SV型液压先导式止回隔离阀

在重型液压系统的回路设计中，执行器侧的压力保持与冲击抑制一直是影响设备运行稳定性的核心问题，这款SV型先导式止回隔离阀正是针对这类工况开发的核心控制元件，常见于工程机械、大型压机、注塑机等需要长时间保压、且存在负载波动的液压回路中。从实际应用场景来看，这类阀通常安装在执行器的进回油通路之间，当系统停止供油时，能够可靠切断油路，避免执行器因负载自重出现下滑、窜动，同时在需要反向通油时，可通过先导控制实现平稳开启，避免常规单向阀开启瞬间的压力冲击。

从功能特性上看，该阀采用两级开启的结构设计，区别于普通直通式单向阀的钢球直接密封结构，当先导控制口通入压力油时，首先会推动小阀芯带动阀瓣微动，预先释放执行器侧容腔内的高压油，待两侧压差降低到安全范围后，主阀口才会完全打开，允许油液全流量反向流动。这种设计的核心优势在于能够避免高压油突然切换时产生的水击效应，既可以保护管路接头、密封件不受压力冲击损坏，也能让执行器的动作更平缓，减少设备运行中的抖动与噪音。在正向通油状态下，油液可直接推开主阀瓣自由流通，压降损失控制在极低水平，不会对系统的供油效率造成明显影响。

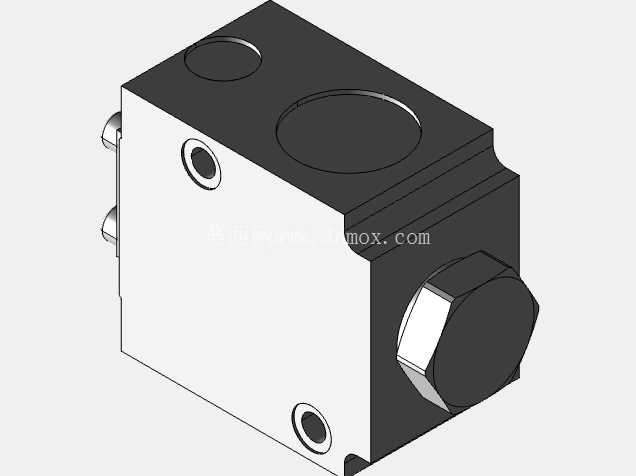

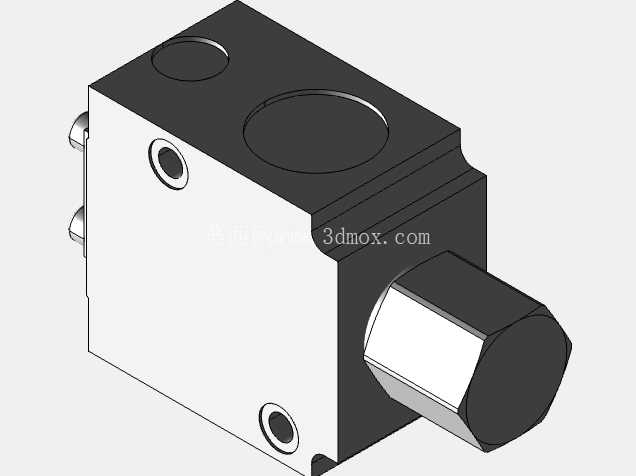

设计思路上，这款阀的公称通径为20规格，适配NG20标准安装界面，采用G螺纹连接形式，符合ISO 228-1螺纹标准，安装时不需要额外加工过渡接头，可直接匹配同通径的液压管路、阀块接口。阀体采用方块式集成结构，所有油口均布置在阀体的相邻安装面上，既可以直接安装在油路块上做集成阀组使用，也可以通过管式连接独立安装在管路中，安装方式灵活，能够适配不同布局的液压站设计。阀体表面做了发黑防锈处理，能够适应车间、户外等多粉尘、有一定湿度的工作环境，外露的调节端采用六角密封螺塞结构，既可以根据工况需要调整开启压力参数，也能保证长期使用下的密封可靠性，不会出现外泄漏问题。

从安装边界来看，该阀的整体外形为方正块体结构，各安装面的油口位置严格遵循力士乐NG20系列阀的安装尺寸规范，安装时需要保证安装面的平面度不大于0.02mm，密封件采用标准O型圈，安装螺栓的预紧扭矩需要控制在对应规格螺栓的推荐扭矩范围内，避免阀体受力变形导致阀芯卡滞。阀的重量控制在4.7kg到5.4kg区间，根据是否带底板安装件略有差异，安装时不需要额外设置承重支架，直接通过安装螺栓固定即可满足承重要求。在流量适配性上，该阀最大支持350L/min的通流能力，最高工作压力可达315bar，能够覆盖绝大多数中高压液压系统的使用需求，开启压力可根据选型代码选择1bar、2bar、3bar等不同规格，适配不同背压要求的回路场景，比如垂直负载的保压回路可选择稍高开启压力的规格，避免负载微动导致的阀口误开启，而需要低阻力正向通油的回路则可选择低开启压力规格，减少通流损失。

在实际选型建模时，需要注意该阀的先导控制油取自内部回油，不需要单独外接先导泄油管路，简化了管路布置，但在回路设计时需要保证回油侧的背压不会超过先导开启的压力阈值，避免出现阀口无法可靠关闭的问题。建模过程中需要重点关注各油口的相对位置尺寸、安装螺栓孔的孔距与深度，以及先导控制腔的内部流道走向，确保装配时不会出现干涉，同时在做液压系统仿真时，需要准确输入该阀的两级开启压力参数、流量压差特性曲线，才能得到贴近实际工况的仿真结果。
