工业设备防护用拉绳式安全门开关结构

在各类工业生产设备的安全防护体系中，这类带拉绳触发结构的安全门开关是应用极广的联锁防护元件，常见于冲压生产线、自动化装配工作站、大型机床的防护门、设备检修口的安全联锁回路中，核心作用是在防护门被意外开启、拉绳被触发拉动时，立刻切断设备的动力回路，避免设备运转过程中人员误入危险作业区域造成机械伤害。从实际使用场景来看，这类开关既可以直接安装在设备防护门的门框侧边，通过门体的开合触发行程，也可以搭配配套的拉绳组件，覆盖更长距离的防护边界，比如长距离的输送线侧边防护、大型冲压设备的周边防护栏，都可以通过拉绳将多个防护点的触发信号接入同一个开关，减少布线与元件采购成本。

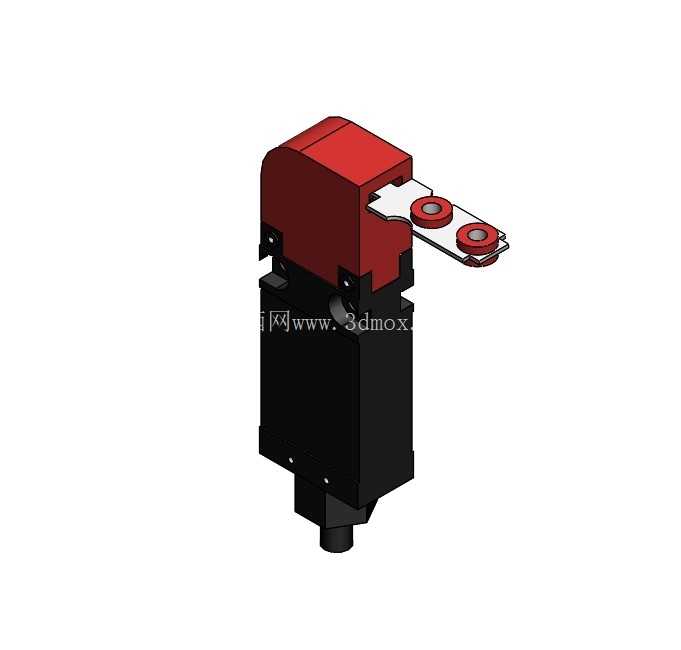

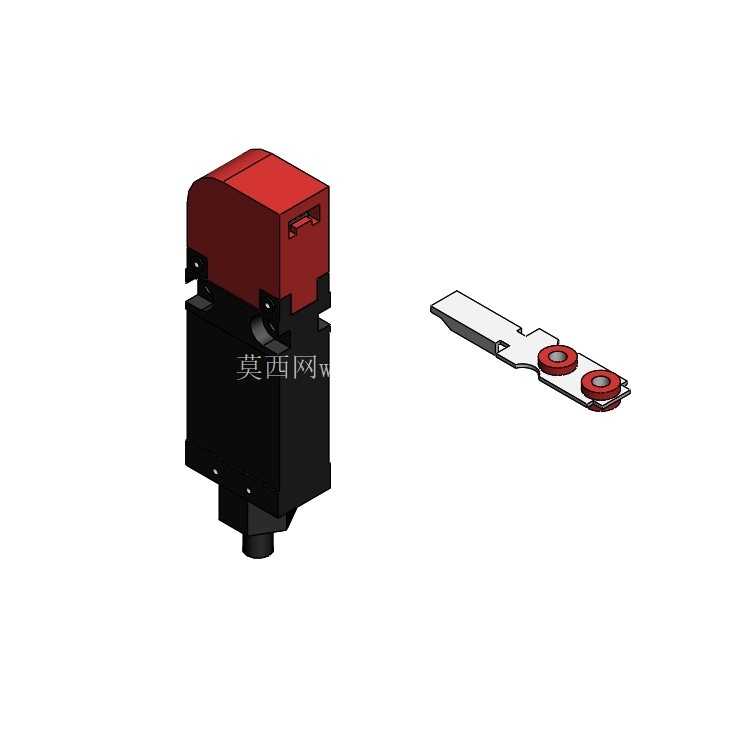

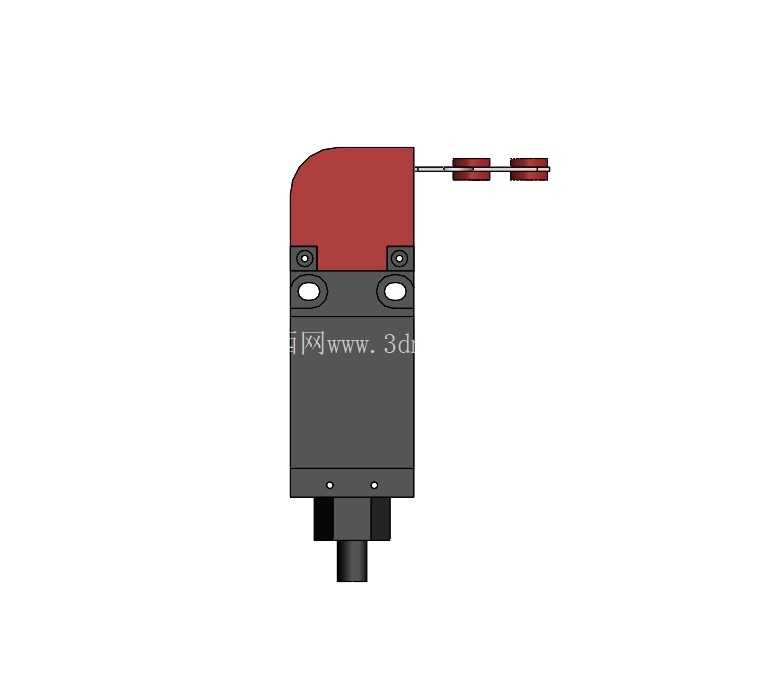

从结构设计思路来看，这款开关采用分体式的功能分区设计，上部红色的触发端与下部深灰色的主体基座做了明确的结构分隔，基座部分采用高强度工程塑料壳体，兼顾绝缘性能与抗冲击能力，能够适应车间内多油污、多金属切削碎屑的复杂工况，表面做了哑光防滑处理，避免日常清洁维护时手上的油污导致操作打滑。基座正面预留了两个对称的圆形安装孔，孔位周边做了局部加厚的凸台结构，安装时可以配合M5或者M6的内六角螺栓直接固定在设备的安装板上，凸台结构能够避免螺栓锁紧时壳体局部应力集中导致开裂，同时保证安装面的贴合度，减少设备运行过程中的振动导致开关移位。下部的出线端采用了阶梯式的防水接头结构，能够适配不同线径的控制电缆，接线完成后可以锁紧接头，达到IP65左右的防护等级，避免车间内的切削液、润滑油飞溅进入开关内部造成触点短路。

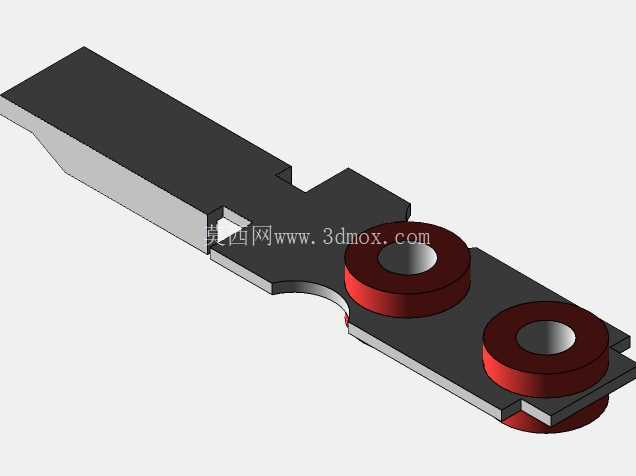

上部的红色触发端是整个开关的动作执行部分，侧面伸出的金属拉杆连接着两个红色的拉绳固定件，拉绳穿过固定件后可以通过锁紧螺丝固定，调整拉绳张紧度的时候只需要松开固定螺丝，调整到合适的张紧力后再锁紧即可，不需要额外的张紧调节配件。触发端内部采用常闭触点设计，正常工作状态下防护门关闭、拉绳处于设定张紧度时，触点保持闭合，设备控制回路保持接通；当防护门开启拉动拉杆，或者拉绳被外力拉扯、拉绳断裂导致张紧力消失时，触点会立刻断开，触发设备的安全停机逻辑，同时开关内部的自锁结构会保持触点断开状态，必须人工复位后才能重新启动设备，避免故障未排除时设备意外启动造成二次危险。

从安装边界尺寸来看，这款开关的主体基座宽度控制在40mm左右，整体高度（含下部出线接头）约110mm，厚度方向约35mm，属于紧凑型的安全开关尺寸，不会占用过多的设备安装空间，即使是空间局促的小型自动化设备门框位置也能顺利安装。拉绳的触发行程设计在10mm左右，既不会因为设备运行的轻微振动导致误触发，也能在门体开启很小角度、拉绳被轻微拉动时就快速响应，响应时间控制在10ms以内，符合工业安全元件的响应速度要求。拉绳固定件的设计采用了双固定点结构，相比单固定点的拉绳开关，能够避免拉绳长期使用后出现松脱打滑的问题，两个固定点之间预留了足够的调整空间，现场安装时可以根据实际的防护距离灵活调整拉绳长度，最长可以适配10米左右的拉绳防护距离，覆盖大部分中小型设备的防护边界需求。

在实际选型应用中，这类开关的触点容量能够适配常规的24V直流安全回路，也可以兼容220V交流的控制回路，不需要额外加装中间继电器就可以直接接入设备的安全PLC或者安全继电器回路，简化电气设计的布线工作量。壳体的耐温范围覆盖-25℃到80℃，无论是北方冬季无供暖的车间，还是南方夏季高温的生产环境，都能保持稳定的动作性能，不会因为温度变化导致触点接触不良或者动作卡滞。开关的机械寿命能够达到100万次以上，按照普通生产线每天动作100次计算，能够满足超过20年的使用寿命，减少后期设备维护的元件更换成本。
