RK6006直流降压稳压电源数显控制单元

这款直流降压稳压单元的三维建模，完全围绕桌面级测试、小型设备供电的实际使用场景展开，日常在电子实验室调试电路板、给小型工控模块供电、DIY电子项目做可调电源、车载设备改装时做电压转换都能用到，核心是把12-68V区间的直流输入，稳定转换成0-60V区间的可调直流输出，最大输出电流可达6A，满功率输出360W，足够覆盖绝大多数桌面级供电需求。

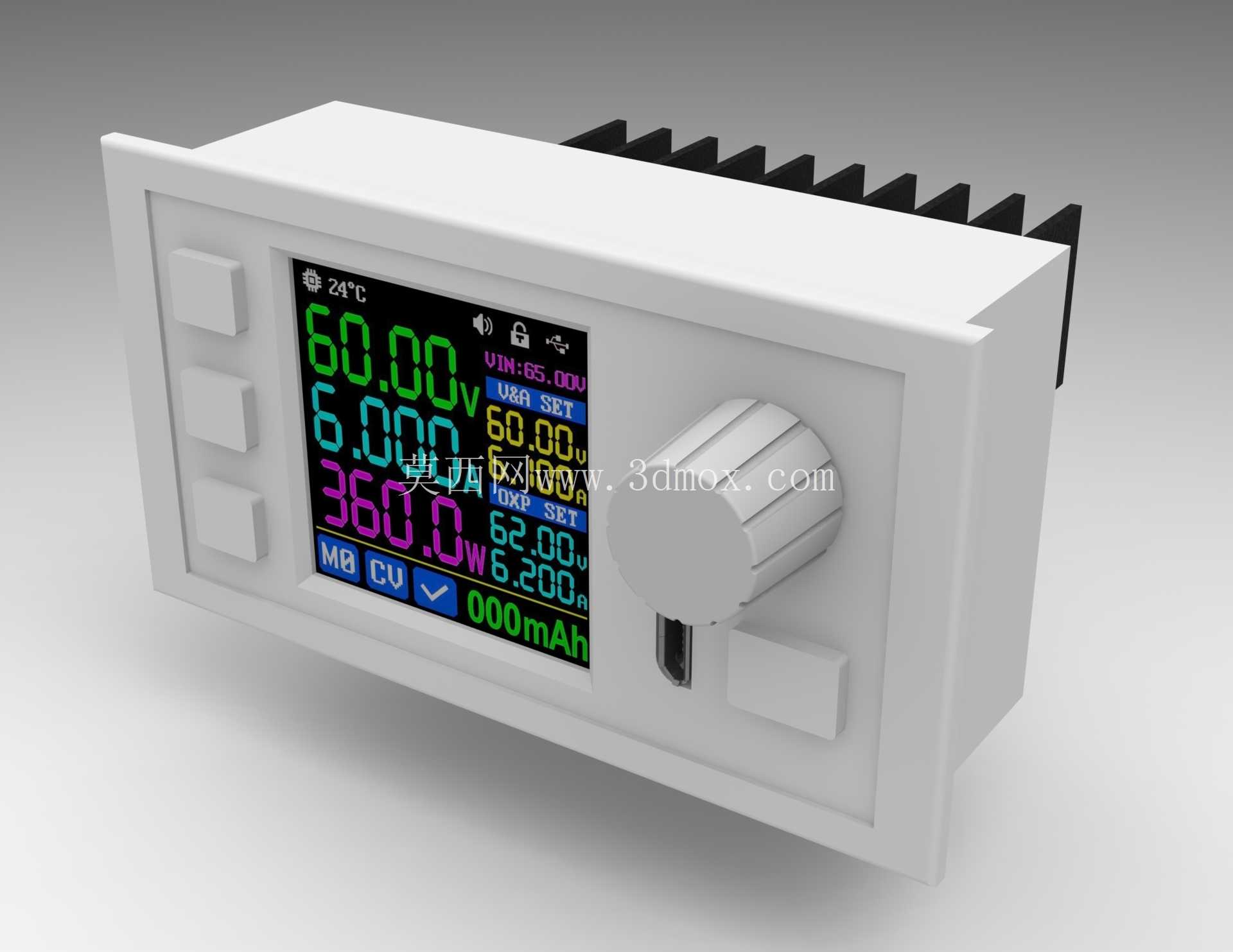

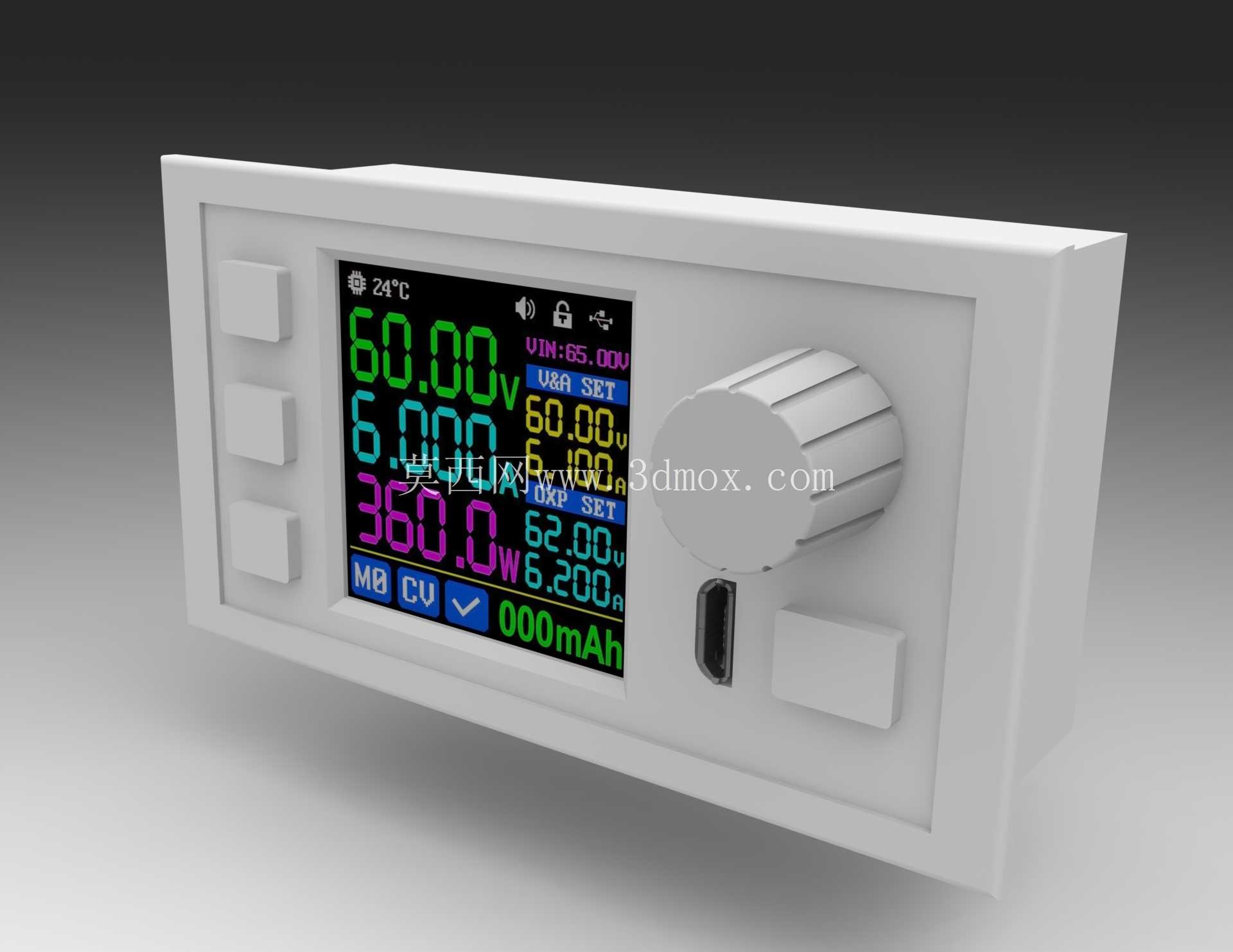

建模时最先敲定的是前面板的交互布局，毕竟这类桌面设备日常操作频率最高的就是电压电流调节、参数查看，所以把1.54英寸彩色液晶屏放在面板左上区域，屏幕显示内容做了分层设计，最上方实时显示当前温度，避免长时间满负载运行时超温，第一行大字号显示实时输出电压，第二行对应实时输出电流，第三行用醒目颜色显示实时输出功率，最下方显示累计输出容量，同时在屏幕右侧同步显示设定的电压、电流阈值，用户不用切换界面就能同时看到实时参数和设定值，不用反复按键切换查看，减少操作步骤。屏幕左侧竖向排列三个功能按键，分别对应菜单切换、参数确认、数值移位，面板右侧设置大尺寸防滑调节旋钮，旋钮表面做了竖向防滑齿，戴薄劳保手套操作也不会打滑，旋钮下方预留USB固件升级接口，不用拆开外壳就能完成固件更新，接口旁设置一个输出控制按键，一键启停输出，不用反复旋转旋钮把电压调到零，调试时临时断电非常方便。

结构设计上充分考虑桌面安装和嵌入式安装两种场景，外壳采用方正的塑料壳体，边角做小圆弧过渡，不会有尖锐棱角划伤操作人员，壳体的安装孔位按照标准嵌入式面板尺寸预留，既可以直接放在工作台面上使用，也可以嵌入到测试机柜、设备控制柜的面板上，安装时只需要在面板上开出对应尺寸的方孔，从正面推入后用卡扣固定即可，不需要额外的固定支架，拆装维护都很方便。内部的PCB布局在建模时同步做了干涉检查，高压输入区域和低压输出区域做了物理隔离，避免强电干扰弱电采样电路，采样电阻的位置预留了足够的散热空间，长时间大电流输出时不会因为热量堆积导致参数漂移。

参数显示的精度设计完全贴合实际测试需求，电压测量和设置分辨率做到0.01V，电流测量和设置分辨率做到0.001A，输入电压测量精度控制在±(1%+5个字)，输出电压设置和测量精度控制在±(0.3%+3个字)，输出电流设置和测量精度控制在±(0.5%+5个字)，日常给单片机、传感器、小型电机供电时，参数显示足够精准，不会因为电压偏差烧坏负载。屏幕亮度做了6级可调，从0到5档对应不同的使用环境，在光线明亮的车间可以调到最高亮度保证清晰可见，在夜间调试时可以调低亮度避免刺眼。

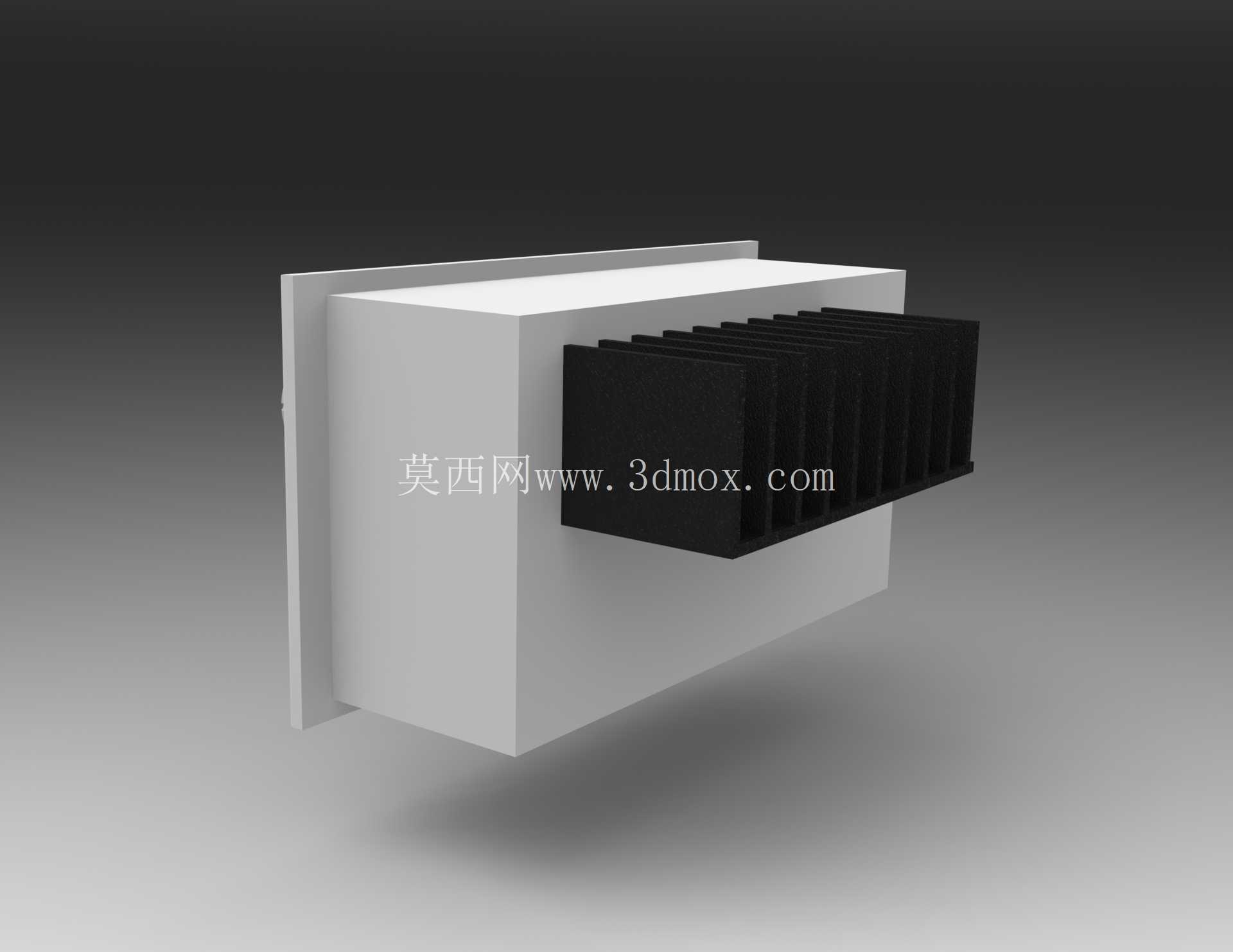

建模过程中对操作手感做了充分考量，按键的行程设置在1.2mm，按压力度控制在1.5N左右，既不会因为太轻导致误触，也不会因为太重按起来费力，调节旋钮的阻尼做了分段设计，快速旋转时阻尼较小可以快速调整参数，慢速旋转时阻尼增大方便精细微调，每旋转一格对应0.01V的电压调整或者0.001A的电流调整，精准设置参数时不会出现过调的情况。壳体侧面预留了散热格栅的位置，对应内部功率器件的安装位置，自然对流就能满足满负载散热需求，不需要额外加装散热风扇，避免运行时的风扇噪音影响实验室安静的工作环境。输入输出接线端子设置在壳体背面，采用大电流接线柱，最大可以接入14AWG的导线，6A电流长时间运行不会出现接线端子发热的情况，接线柱旁边做了清晰的正负极标识，避免接线时接反烧坏设备。
