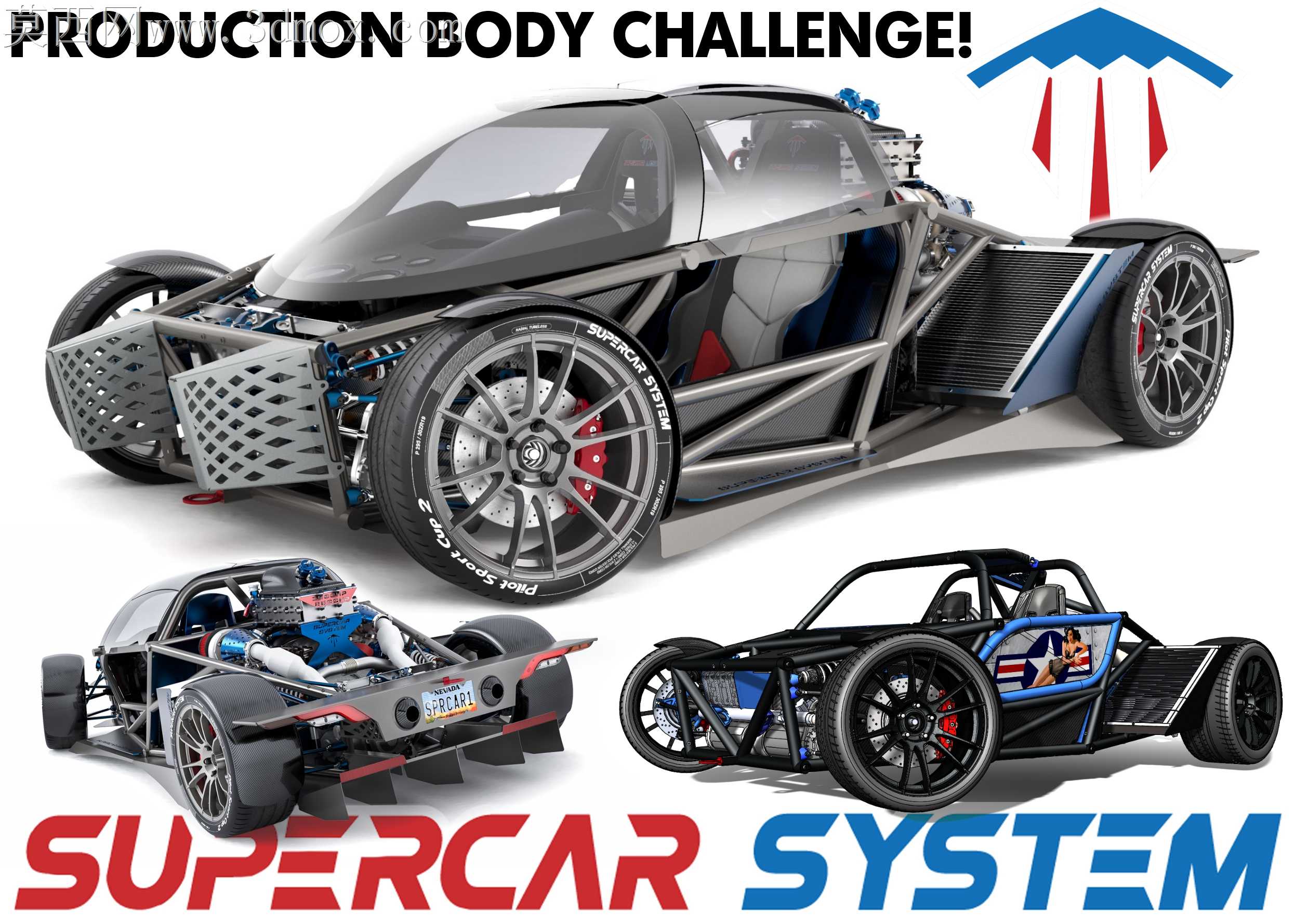

开放式管架超跑整车结构设计方案

外露式管架超跑的设计核心矛盾，始终在极致轻量化与赛道工况抗扭刚性之间拉扯，常规覆盖件全包的民用跑车靠白车身冲压件形成封闭腔体扛扭，这类开放式结构的车型，每一根钢管的管径、壁厚、弯折角度，甚至相邻管件的焊接节点位置，都直接决定过弯时车架的形变幅度。前舱裸露的中冷器安装位没有额外覆盖件导流，散热鳍片的朝向与主进风路径的夹角被调整到17度，既避免高速行驶时气流在管架缝隙间形成紊流抵消撞风效率，也不会因为过度突出增加正面迎风面积。前轮的双叉臂摆臂固定点没有直接焊在主纵梁上，额外加了8mm厚的4130铬钼钢转接垫片，赛道上连续路肩冲击带来的交变载荷，会先被垫片分散到三根相邻的主管上，不会出现单点应力集中导致的焊缝开裂。驾驶舱的防滚架结构和主车架是一体化设计，没有采用后期加装的拼接方案，侧边防撞杆的位置刚好和人体肩部齐平，外侧预留的30mm间隙用来填充凯夫拉防撞层，不会在碰撞时直接把冲击力传递到驾乘人员身上。后轮的宽胎没有额外加装外扩的轮眉，轮距比前轮宽出120mm，高速过弯时的侧倾中心被压到比轮毂中心还低15mm，横向载荷转移量比同功率封闭车身跑车低22%。动力总成采用后置后驱布局，发动机的固定机脚采用了软硬可调的橡胶金属复合结构，怠速时的震动不会顺着管架传递到方向盘，全力加速时硬连接的限位块又能拉住动力总成，不会因为扭矩输出过大导致机脚撕裂。裸露的换挡连杆直接布置在驾驶舱右侧，没有额外的防尘罩遮挡，换挡行程被压缩到45mm，挡位吸入感的调校完全偏向赛道驾驶，每个挡位的锁止机构都做了倒角处理，高转速换挡时不会出现脱挡问题。前唇的镂空网格不是装饰件，每个网格的开孔率经过反复调整，既能把气流导入前刹车盘给卡钳降温，也能形成一定的地面效应，把车头牢牢压在地面，高速行驶时不会因为管架结构的升力问题出现方向盘发飘的情况。
