工业用壁挂式钣金电气控制箱体结构

这款钣金电气控制箱体，是面向工业现场低压电气元件集成安装需求开发的壳体结构，日常可直接挂载在车间立柱、设备侧立面或者厂房墙面使用，适配离散制造生产线、小型加工设备单机配套、公用动力配套回路的电气元件收纳需求，能给断路器、交流接触器、热继电器、小型PLC控制单元、接线端子排这些常规低压电气件提供稳定的安装承载与防护空间。

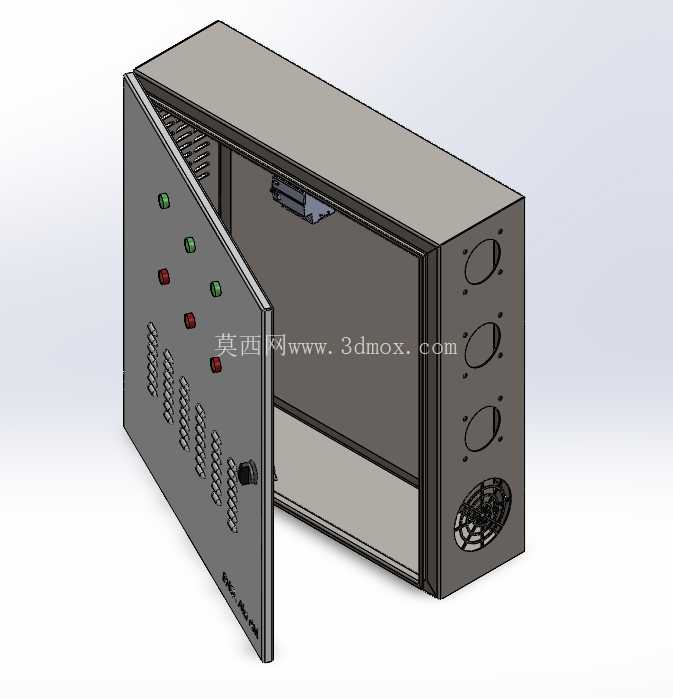

从实际安装边界来看，箱体采用单开门侧开结构，门体与箱体主体通过侧边暗藏式铰链连接，开门角度可达到110度以上，完全打开后不会遮挡箱体内部的安装板区域，方便运维人员接线、检修以及更换元件，不会因为开门角度不足导致操作时需要侧身探入，降低现场运维的操作难度。箱体背部预留了壁挂安装的固定孔位，孔位间距按照常规电气柜壁挂安装的通用间距设置，可直接适配市面常见的膨胀螺栓安装尺寸，不需要现场二次扩孔调整，安装时只需在墙面或者安装架上打好对应位置的固定孔，即可将箱体主体挂装固定，整个安装过程不需要额外制作转接支架，能减少现场安装的辅材消耗与工时投入。

设计阶段优先考虑了钣金加工的工艺可行性，整个箱体的折弯工序都预留了标准的折弯止裂槽，所有折弯内角都采用与板材厚度匹配的折弯半径，不会出现折弯处板材开裂或者回弹超差的问题，不需要后续额外的校形工序。箱体的拼接边都采用了自定位折弯扣边结构，焊接时不需要额外制作工装夹具来固定拼接位置，工人可以直接通过扣边将各板件定位后再进行点焊固定，能大幅提升焊接组装的效率，同时减少焊接变形量，降低后续打磨整形的工作量。门体与箱体的配合处预留了均匀的密封胶条安装槽，后期可根据使用场景的防护等级需求，加装对应厚度的发泡密封胶条，实现IP54及以上的防护等级，阻挡车间内的粉尘、飞溅的切削液以及少量溅水进入箱体内部，保护内部电气元件的正常运行。

箱体侧面预留了三个标准的电缆格兰头安装孔，孔位尺寸适配常规的PG29、PG21规格电缆接头，可根据进出线的电缆数量与线径选择对应规格的格兰头，不需要现场重新开孔，避免现场开孔产生的金属碎屑掉入箱体内部造成电气短路隐患。箱体下部预留了散热风扇安装位，尺寸适配120mm规格的标准轴流散热风扇，当箱体内安装的发热元件总功率较高时，可直接加装散热风扇形成强制风冷回路，配合箱体内部的走线槽引导气流，将元件产生的热量及时排出箱外，避免夏季高温环境下箱体内温度过高导致电气元件误动作或者寿命衰减。

门体上的元件安装位都做了提前的排布规划，上部预留了6个22mm标准规格的按钮指示灯安装孔，可根据实际控制需求安装启动按钮、停止按钮、急停按钮、电源指示灯、运行指示灯、故障指示灯等常规操作元件，孔位间距符合人机操作的合理间距，操作时不会出现误触相邻按钮的问题。门体中下部预留了多组条形通风孔，通风孔采用冲压成型，孔位向下倾斜设置，既能保证通风散热的气流通畅，又能避免外部的水滴或者粉尘直接通过通风孔落入箱体内部。门体上还预留了锁具安装位，可加装通用的MS705规格柜锁，实现箱门的锁闭，防止无关人员随意打开箱门触碰内部带电元件，提升现场使用的安全性。

箱体内部预留了整块的安装板固定位，安装板采用镀锌钢板材质，可通过箱体侧边的固定螺柱进行高度调节，用户可根据内部安装元件的尺寸大小，调整安装板的前后位置，预留足够的接线与走线空间。箱体顶部预留了线槽安装的固定孔，可直接安装标准的PVC走线槽，将强电回路与弱电控制回路分开布线，减少信号干扰，同时让内部走线更加规整，方便后续的故障排查与线路改造。整个箱体的板材选型根据尺寸大小采用1.5mm厚度的冷轧钢板，兼顾结构强度与整体重量，不会因为板材过薄导致箱体安装后出现变形，也不会因为板材过厚导致整体重量过大，增加壁挂安装的承重负担。所有板材的外露边缘都做了折弯翻边处理，没有尖锐的毛边外露，避免生产组装以及后期运维人员操作时被割伤，符合电气设备的安全设计要求。
