入耳式有线耳机结构三维数模设计

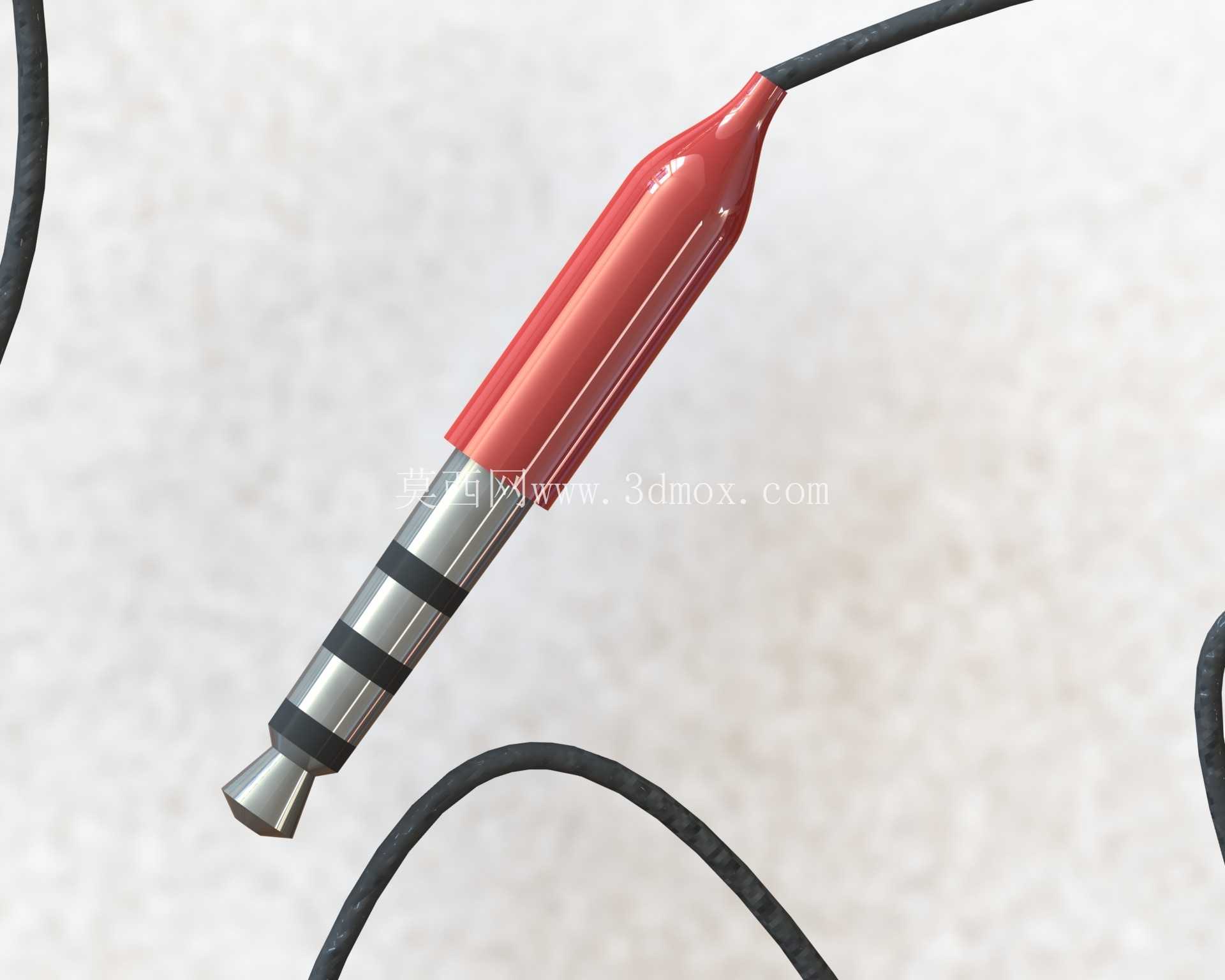

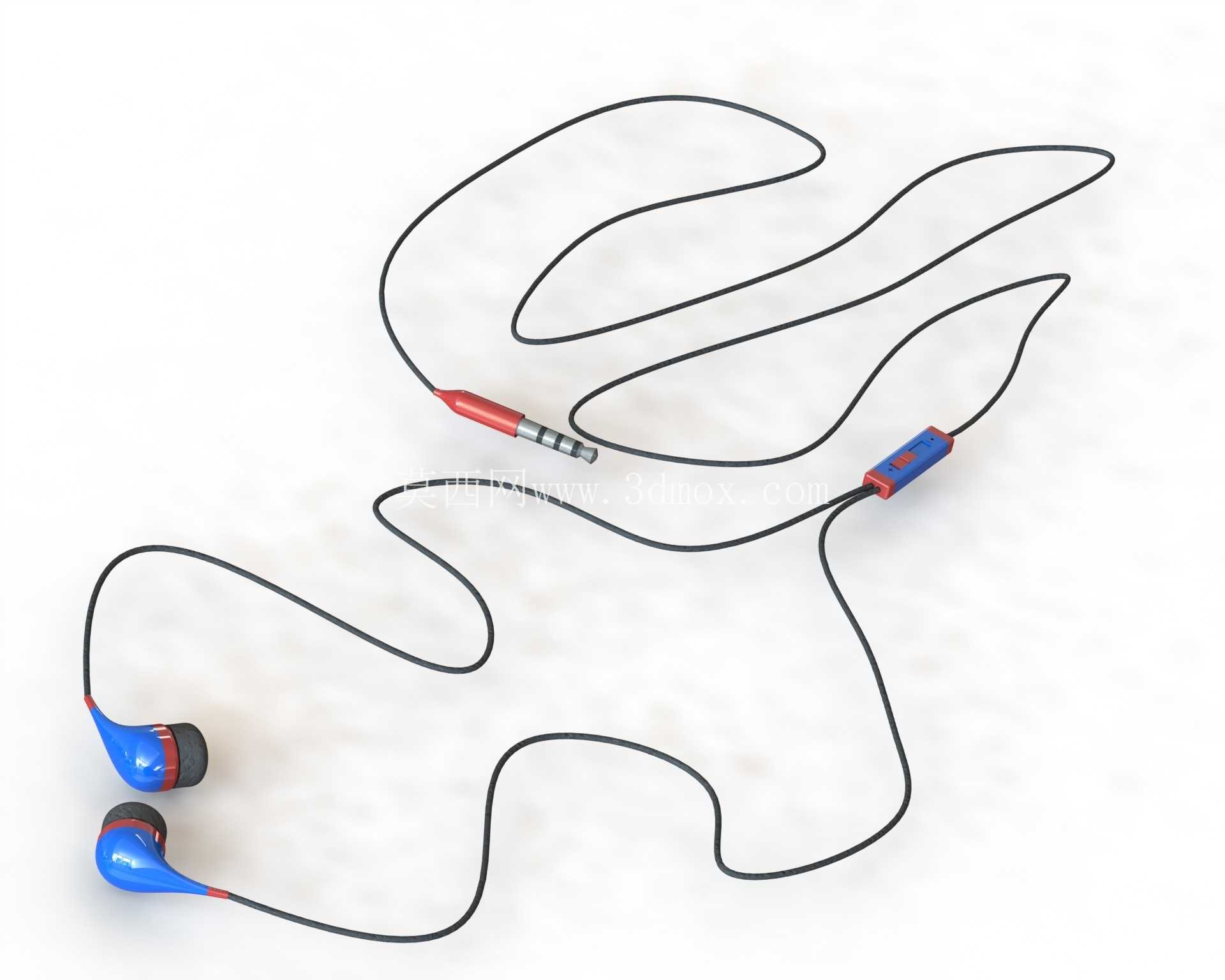

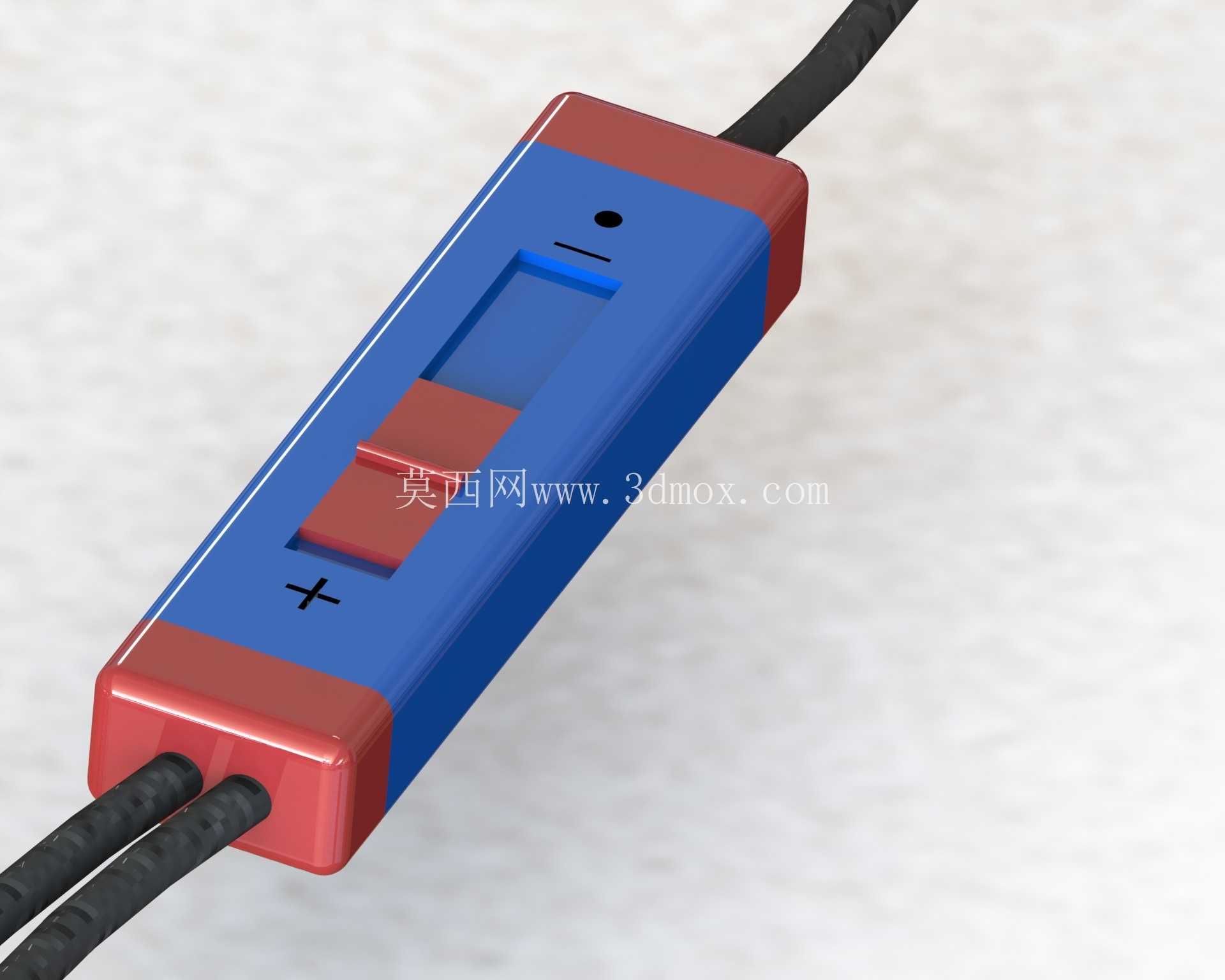

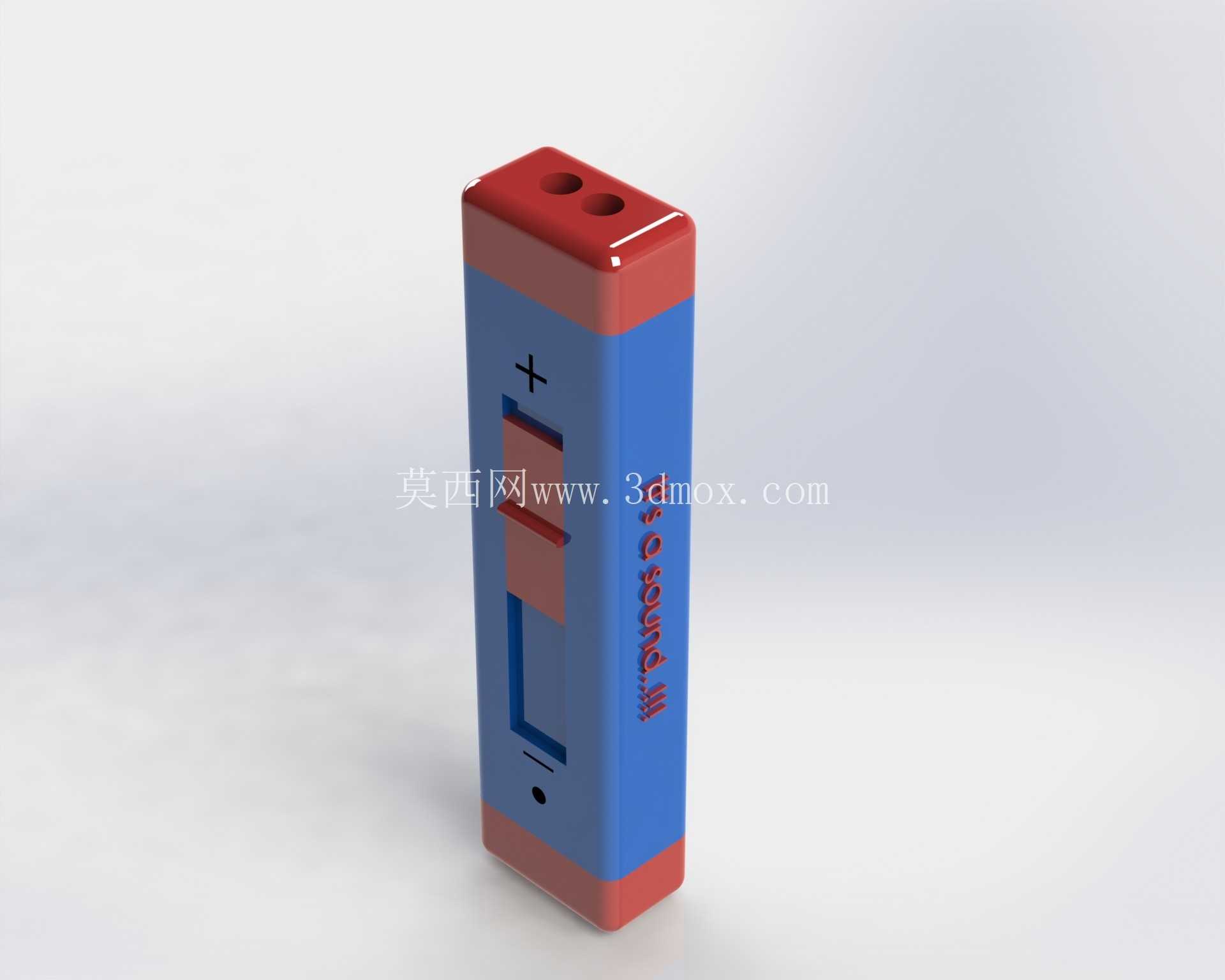

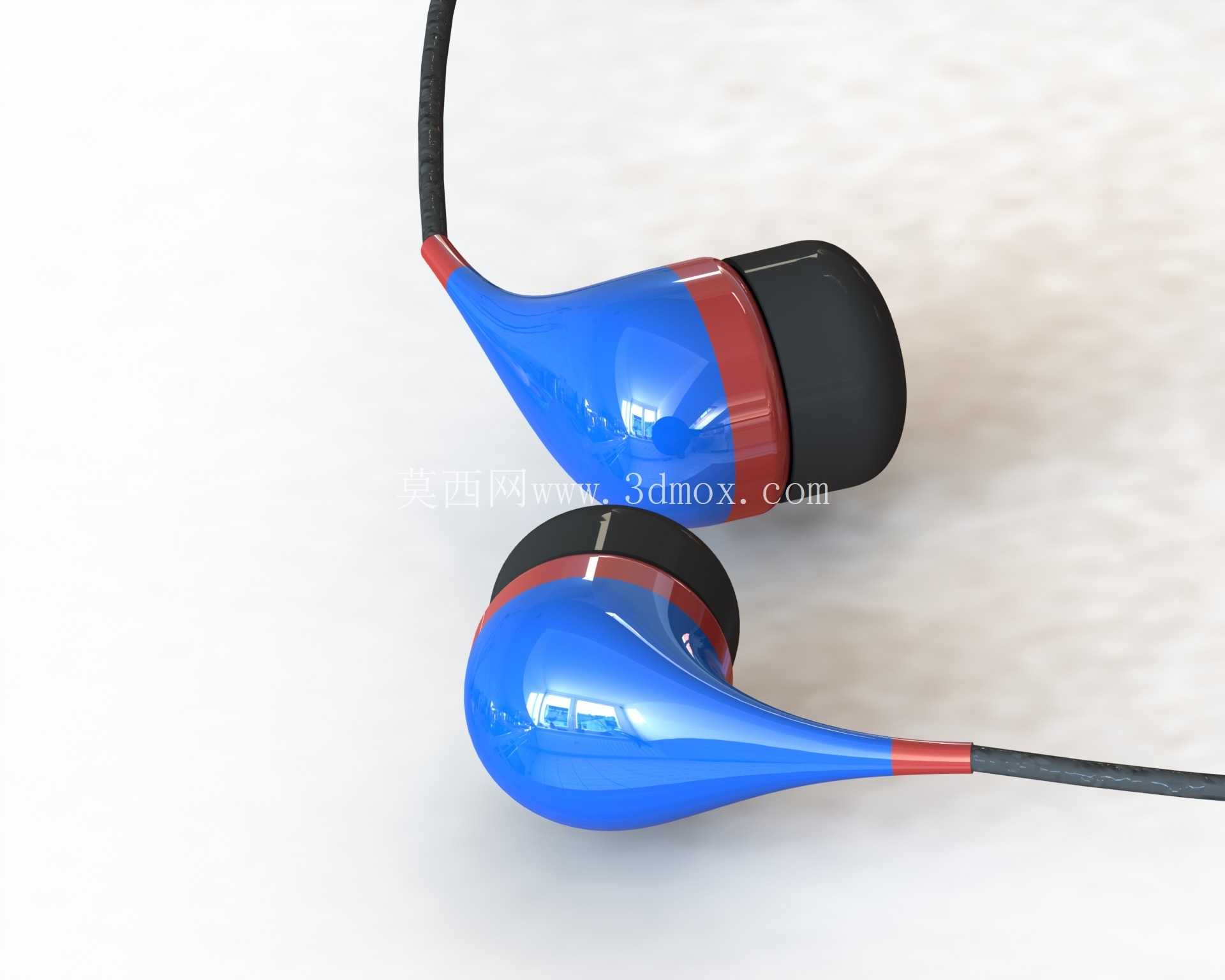

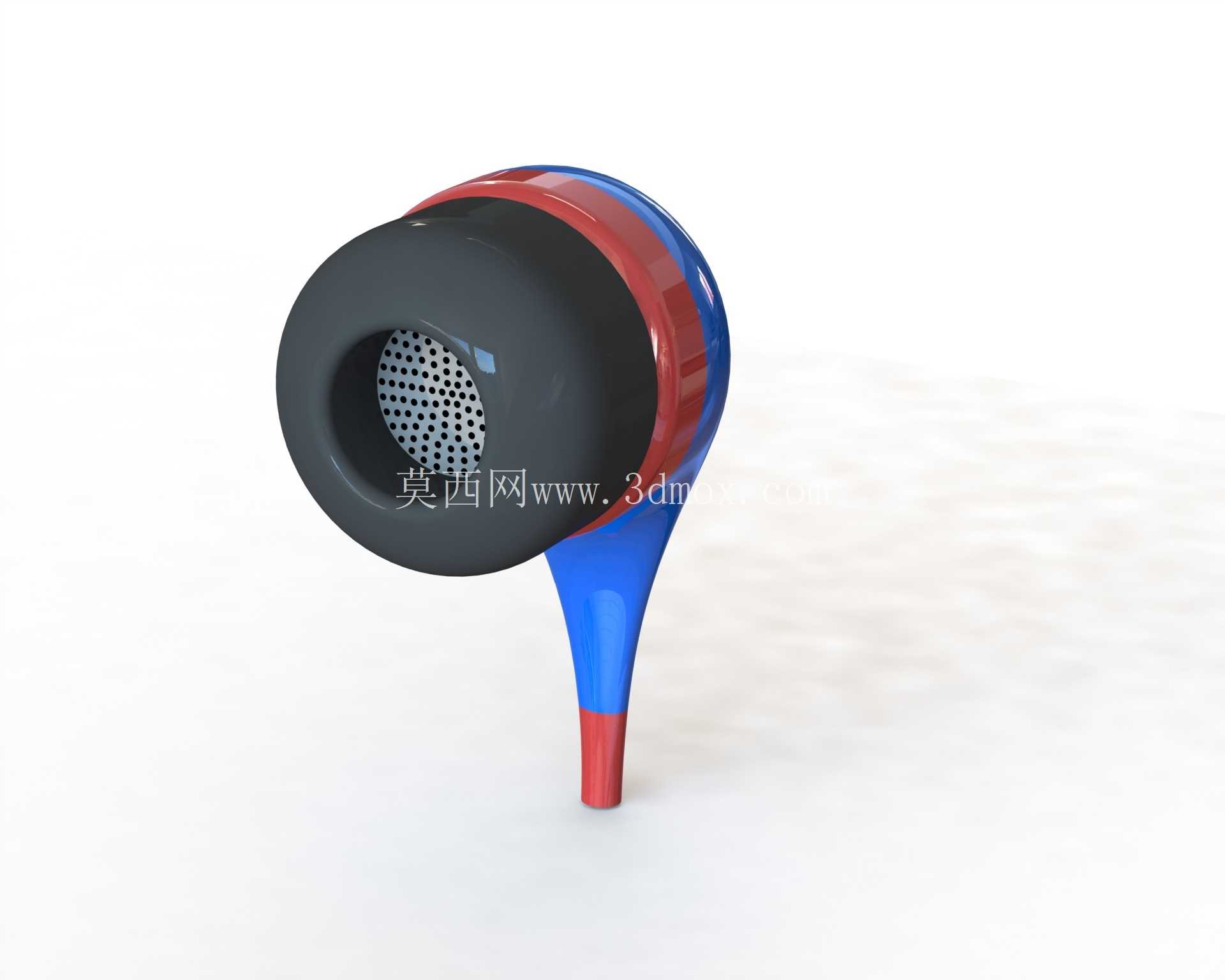

本次呈现的入耳式有线耳机三维数模，完整还原了消费电子类音频配件的全结构细节，建模过程中充分考量了实际量产环节的冲压、装配公差匹配逻辑，所有曲面与实体结构均按照实物1:1比例构建，可直接用于结构验证、装配干涉检查以及配套工装夹具的设计参考。从实际应用场景来看，这类有线入耳式耳机广泛适配手机、便携播放器、笔记本电脑等终端设备，在日常通勤、办公通话、影音娱乐场景中承担音频输出功能，其结构设计需要兼顾佩戴舒适度、线材抗弯折性能、音频信号传输稳定性等多重要求，建模时针对这些实际使用需求做了对应结构的细节还原。先看耳塞腔体部分，模型还原了入耳式耳塞的倾斜出音嘴结构，出音嘴的倾斜角度参考了人体耳道的常见生理角度，能够在佩戴时贴合耳道轮廓，减少长时间佩戴的异物感，腔体外壳的曲面过渡做了连续G2曲率处理，避免出现锐边棱角，同时腔体尾部的线材出线位置做了锥形应力释放结构，这部分结构是日常使用中最容易出现线材断裂的位置，建模时特意还原了应力释放槽的渐变壁厚，从腔体连接处的2.2mm壁厚逐步过渡到线材外皮的0.8mm壁厚，能够分散线材弯折时的应力集中，提升线材的弯折寿命。再看线材部分，模型完整还原了整根线材的自然弯曲形态，线材内部包含左右声道信号线、麦克风信号线以及抗拉纤维层的结构占位，线身直径控制在1.8mm，兼顾了柔软度与抗拉强度，线控模块的位置设置在距离耳塞分线处120mm的位置，符合大多数用户手持操作的习惯距离，线控外壳的分型面位置做了0.1mm的止口结构预留，能够满足后续注塑装配的卡扣配合要求，线控上的按键凸起高度为0.8mm，按键行程预留0.3mm，匹配实际轻触开关的安装尺寸。音频插头部分采用了标准3.5mm三段式TRS插头结构，插头金属部分的直径、长度均符合通用音频接口的尺寸规范，插头尾部同样做了应力释放结构，与线身连接处做了滚花纹理的细节还原，既能够提升插拔时的摩擦力，也能增强插头与线材连接位置的抗弯折能力。从设计思路层面，整个建模过程遵循从内到外的结构逻辑，先确定内部发声单元、走线的空间占位，再向外构建外壳、应力释放结构、线控、插头等外围部件，所有部件之间的装配间隙预留0.05-0.1mm，满足实际量产时的装配公差要求，同时针对冲压模具相关的结构部分，比如金属插头的冲压成型、线控外壳的冲压卡扣结构，都做了对应的拔模斜度处理，拔模角度设置为1.5度，符合冲压、注塑成型的工艺要求。外形尺寸方面，单只耳塞腔体的最大直径为13.5mm，腔体长度为21mm，整根线材的展开长度为1200mm，分线处到插头的长度为900mm，分线处到左右耳塞的长度各为300mm，这些尺寸均参考了市售主流有线耳机的通用尺寸，能够适配大多数用户的使用习惯，安装边界上，耳塞腔体与硅胶套的配合位置做了环形卡槽结构，卡槽宽度1.2mm，深度0.8mm，能够匹配通用规格的入耳式硅胶套，3.5mm插头的尺寸完全符合通用音频接口的安装规范，可直接适配所有标准3.5mm音频母座，不存在安装干涉问题。建模过程中还针对实际使用中常见的线材缠绕问题，还原了线材的自然弯曲应力形态，线身的表面做了细微的磨砂纹理占位，能够减少线材之间的摩擦力，缓解日常收纳时的线材缠绕情况，耳塞尾部的分线块做了圆弧过渡处理，避免分线位置出现应力集中导致的线材外皮破损。整个数模的所有结构均做了实体化处理，没有破面、重叠面等建模问题，可直接导入各类三维软件进行结构修改、工程图导出或者配套模具的设计工作，对于消费电子结构设计人员、音频配件研发人员以及模具设计人员来说，都具备实际的参考价值，能够帮助设计人员快速理解有线入耳式耳机的结构组成、装配逻辑以及工艺要求，减少前期结构调研的时间成本。
