亿纬EVE MB31方形储能动力电芯结构

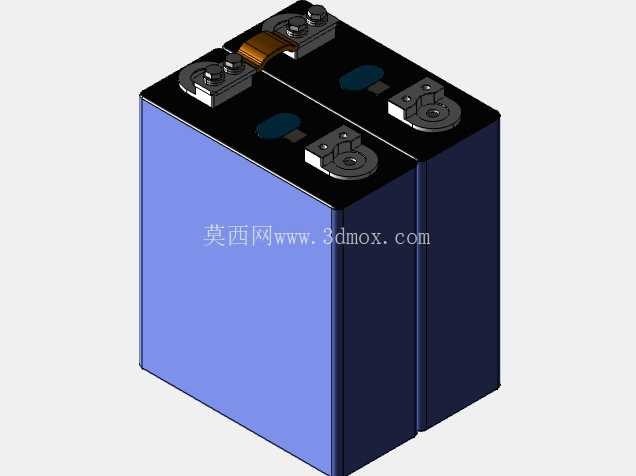

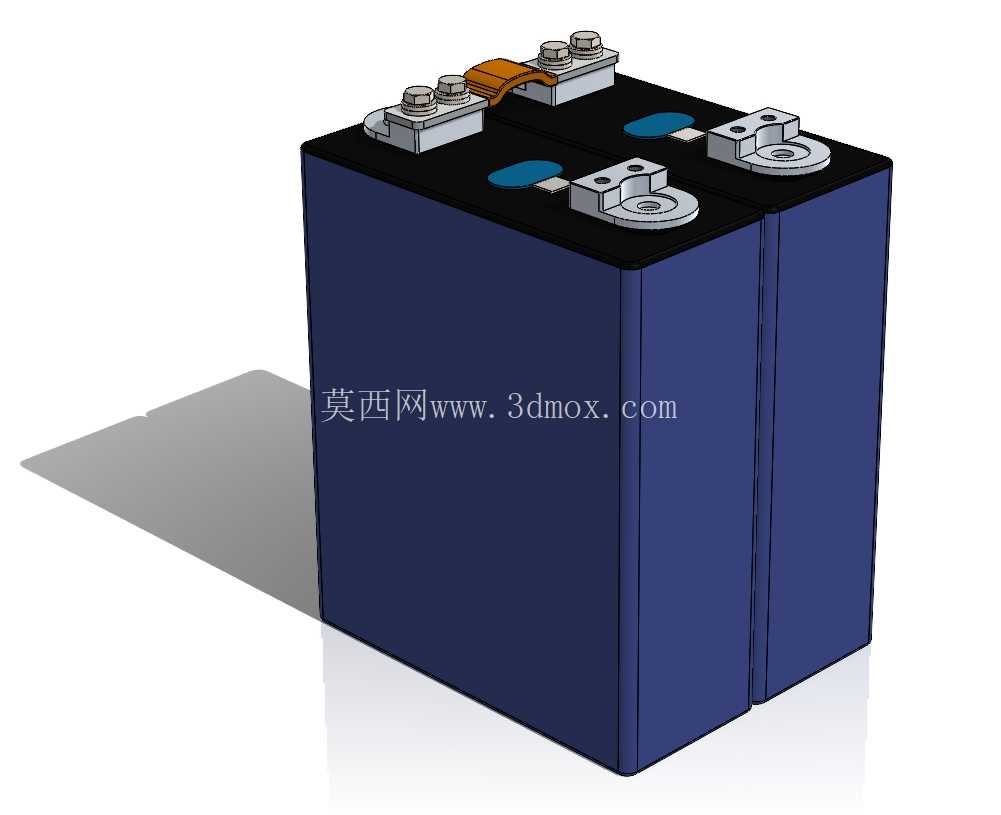

这款方形铝壳电芯的三维结构，是当前大容量储能、商用车动力场景里应用占比极高的单体方案，日常做电池PACK设计、模组结构开发时，这类单体的边界尺寸、极柱布局直接决定了整包的空间利用率与装配可行性。从实际工程应用来看，这类电芯主要覆盖两大场景：一是工商业储能柜的模组搭建，单颗314Ah级别的容量能在有限柜体内实现更高的能量密度，减少整包的电芯串并联数量，降低BMS采样的节点复杂度；二是重载商用车、工程机械的动力电源配置，相比小容量圆柱或软包电芯，方形硬壳结构的抗挤压、抗振动性能更适配车辆行驶过程中的复杂工况，外壳本身的结构强度可以承担部分模组支撑作用，减少额外结构件的重量占比。

从功能特性上看，电芯顶部的极柱采用对称式布局，正负极端子的安装面做了沉台定位设计，做巴片焊接时可以直接靠结构定位，不需要额外做治具定位就能保证巴片与极柱的贴合度，降低激光焊接的虚焊风险。极柱旁的防爆阀采用定向泄压设计，泄压方向垂直向上，做模组上盖设计时会特意在防爆阀对应位置预留泄压通道与绝缘防护间隙，避免电芯热失控时喷发的高温介质直接冲击相邻电芯或采样线束。顶部的两个蓝色绝缘定位柱，是模组堆叠时的定位基准，相邻电芯堆叠时靠这两个凸台与相邻电芯的对应凹槽配合，能把电芯间的堆叠公差控制在0.2mm以内，保证整组电芯的极柱平面度满足巴片焊接的平面度要求。电芯侧面的铝壳侧壁做了微幅的加强筋结构，不是完全平整的光面，这是因为大容量电芯在充放电循环过程中会出现一定程度的鼓胀，加强筋结构可以在不增加壳体厚度的前提下提升侧壁的抗变形能力，避免鼓胀量过大挤压相邻电芯导致内部极片错位。

做这款电芯的三维建模时，核心的设计思路是优先保证安装边界的准确性，而不是纠结外壳的圆角细节——毕竟做PACK设计时，首先要确认的是电芯的最大外形轮廓、极柱的安装孔位坐标、防爆阀的位置与泄压空间、采样线束的走线空间。建模时先以电芯底部安装面为基准面，拉伸出壳体的主体轮廓，壳体的边角圆角按照实际冲压工艺的R角做处理，避免出现工艺上无法实现的尖锐直角。顶部的极柱组件单独做子装配体，区分极柱的铜基体、绝缘密封圈、固定螺母的层级，因为做巴片设计时需要避开螺母的旋转空间，同时要保证绝缘距离满足高压安规要求。电芯顶部的连接铜排是跨接相邻两颗电芯的样件，建模时保留了铜排的折弯角度与绝缘层包覆范围，实际做模组设计时可以根据串并联需求调整铜排的走向，但极柱的连接孔位是固定的，不能随意更改。

从安装边界来看，电芯的底部是平整的安装面，做模组底板设计时通常会在底板上贴结构胶或者泡棉胶，电芯底部与底板的粘接宽度要覆盖电芯底面80%以上的面积，才能满足振动工况下的粘接强度要求。电芯的两个大面是堆叠接触面，堆叠时会在两电芯之间贴0.2mm厚的环氧绝缘片，既保证绝缘性能，也能预留微量的鼓胀缓冲空间。电芯的宽度方向尺寸是模组排布时的核心尺寸，按照标准模组的排布方式，通常是1P或者2P的排布，整组电芯的宽度方向累积公差要控制在1mm以内，否则会出现模组无法装入PACK箱体的问题。极柱的安装螺纹孔深度有严格要求，巴片锁付时的螺栓拧入深度不能超过极柱的允许深度，否则会顶到电芯内部的极组，造成内部短路风险。另外顶部的低压采样端子位置，建模时要预留采样线的焊接空间与走线槽位置，采样线不能跨过防爆阀的正上方，避免热失控时被高温介质烧蚀导致采样失效。

实际做结构验证时，这款电芯的三维模型还需要配合做干涉检查：一是检查巴片安装后与电芯上盖的绝缘距离，高压件与壳体之间的爬电距离要满足至少8mm的安规要求；二是检查模组端板与电芯侧面的贴合度，端板的压紧力要均匀作用在电芯的侧壁加强筋位置，不能压在壳体的薄弱区域；三是检查泄压通道的通畅性，防爆阀上方不能有任何结构件遮挡，保证泄压时高温气体能顺利导出到模组的泄压通道内。很多新手做PACK设计时容易忽略电芯的鼓胀余量，直接把电芯按刚体做紧密堆叠，实际循环过程中电芯鼓胀会导致端板受力过大变形，甚至拉断巴片，所以建模时就要在电芯之间预留合理的膨胀间隙，同时在绑带或拉杆的强度计算时考虑鼓胀力的影响。
